Kommandobox-Bilder Sammlung

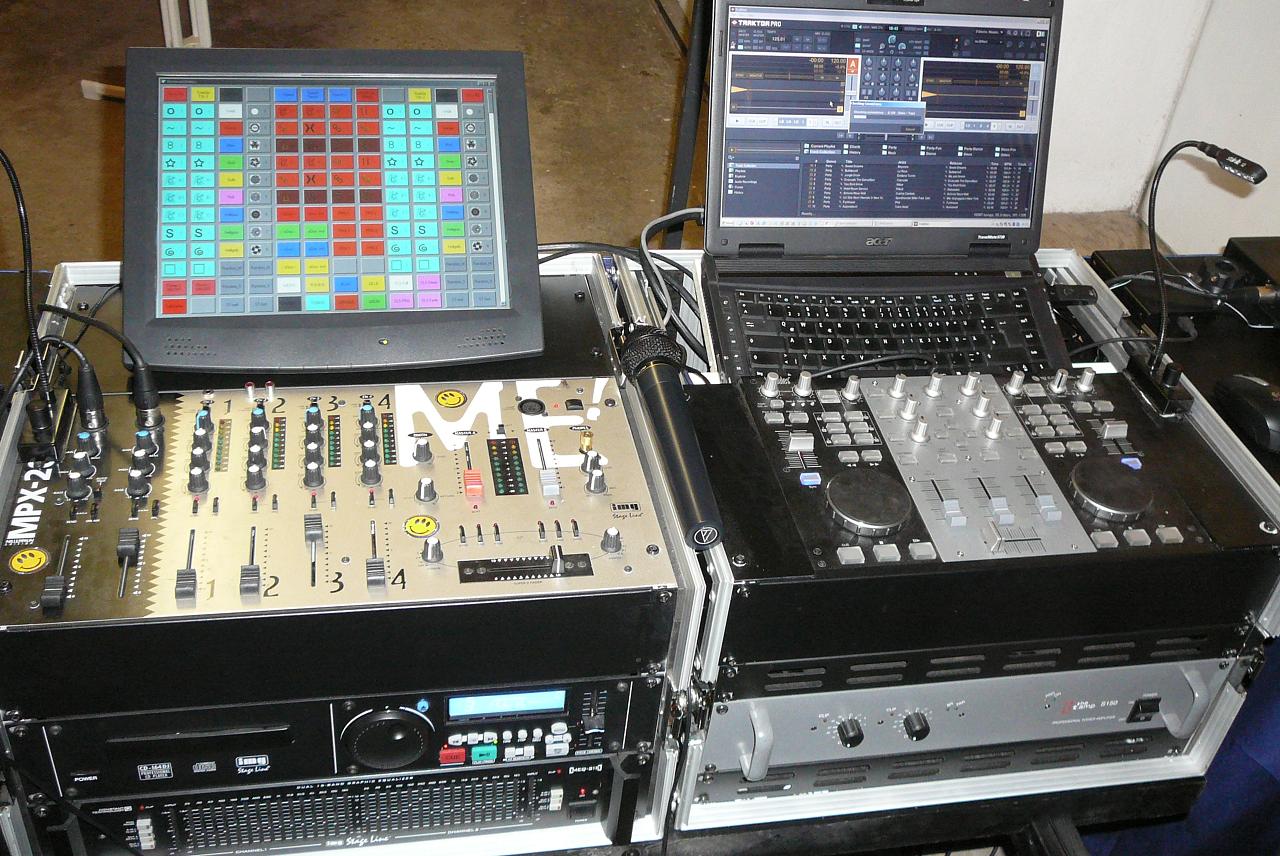

Ich hatte vor einiger Zeit ne Geburtstagsfeier zu beleuchten. Da konnte ich selbst leider nicht. War aber kein Problem. Technik aufgebaut, DJ eingewiesen und schon gings los. War alles automatisiert per Kommandobox... Gab keine Probleme den Abend über!

[Blocked Image: http://img64.imageshack.us/img64/8559/kommando.th.jpg]

Hi,

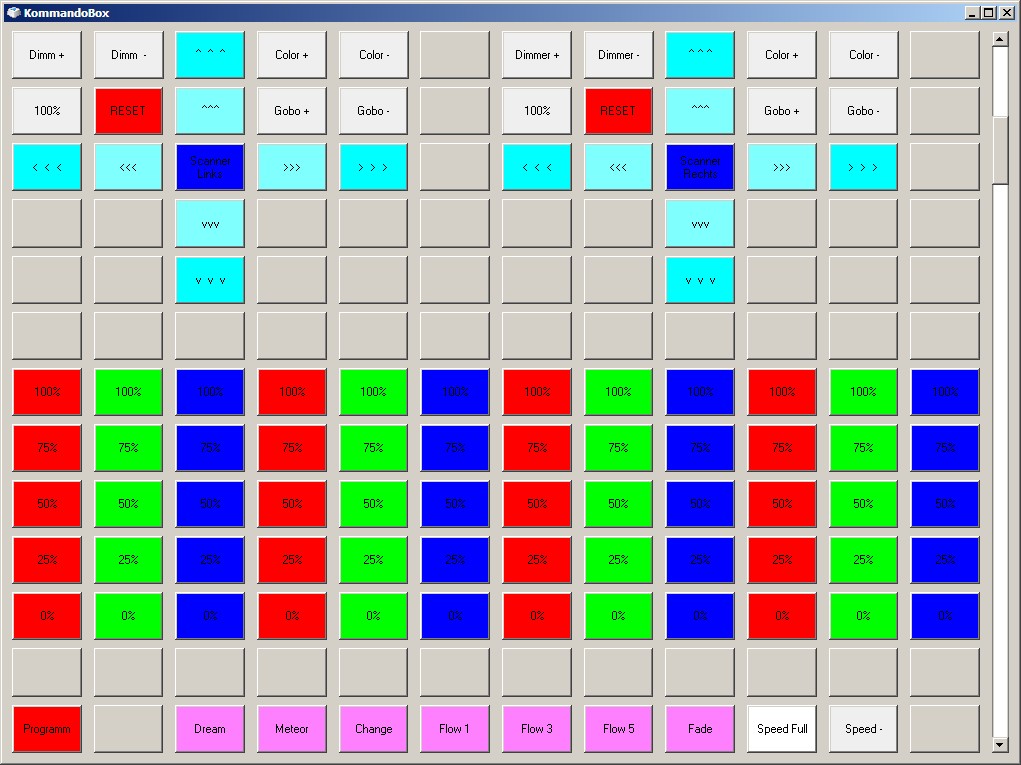

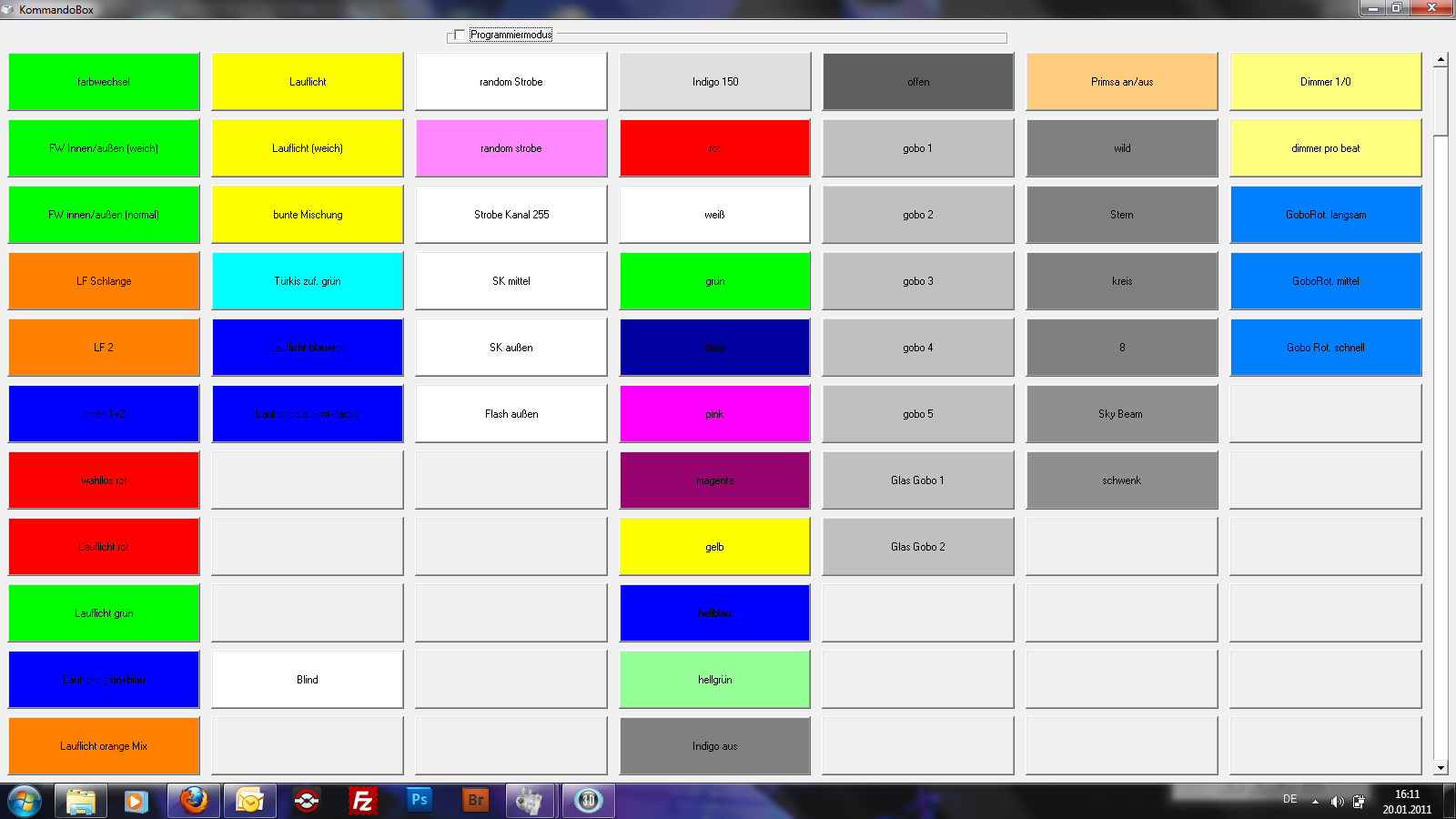

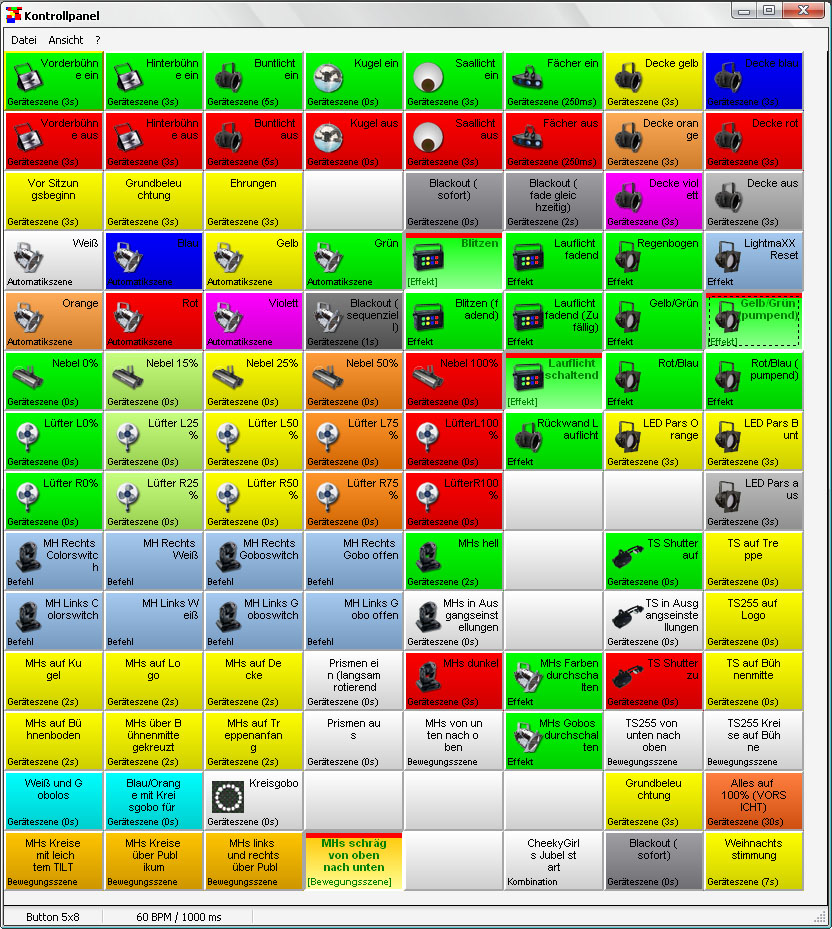

ein Teil meiner Kommandobox für meine Karnevalsveranstaltungen

bis dann,
Chris

Hi,

ja, das ist PC_DIMMER, aber ich dachte es geht darum zu erfahren, wie andere Leute ihre Kommandobox aufteilen. Da spielt das Programm doch keine Rolle.

War das mit der Schrift jetzt ernst gemeint? Ich kann mit einem Klick auf das Bild alles normal erkennen.

bis dann,
Chris

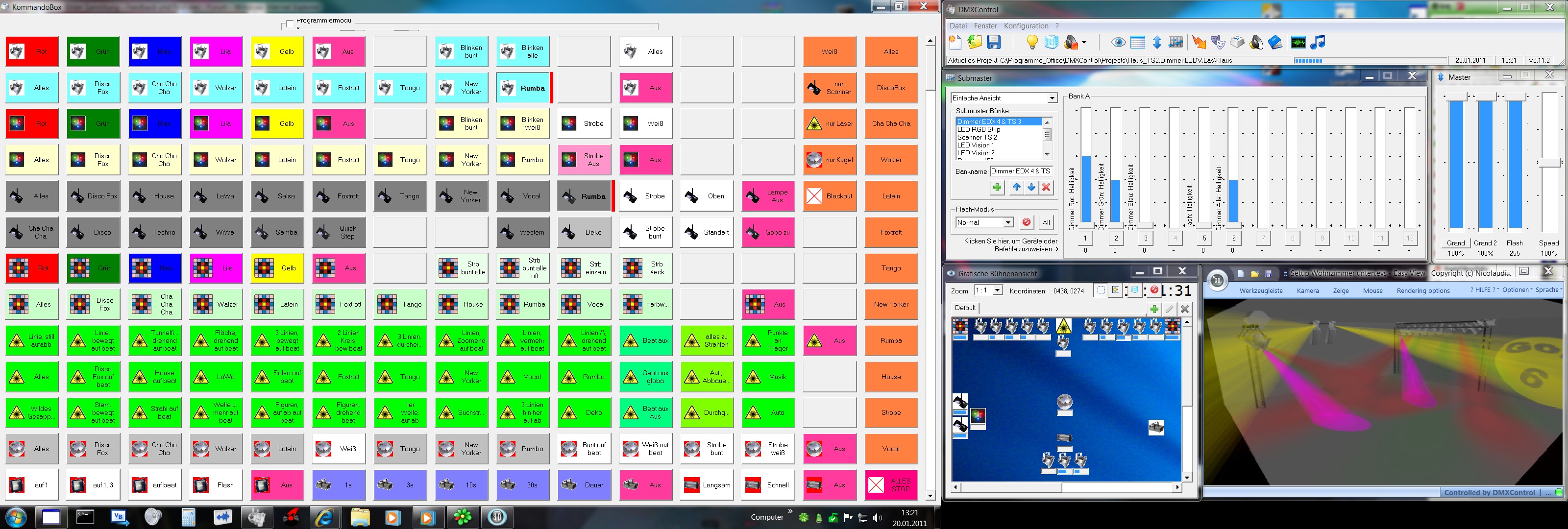

Also so sieht mein PC aus wenn ich arbeite.
Ich hab zwei Bildschirme angeschlossen.
Leider keine Touchscreens, was vor allem für die große Kommandobox hilfreich wäre.

TMGDJ

Also hier dann mal meine Kommandobox. Sie dient lediglich der Ansteuerung meiner Brightlight Indigos 150 und den Eurolite LED Bars. Bedient wird das ganze über Tastatur oder Touchscreen. Deshalb entspricht die Anordnung der Kommandobox auch ungefähr dem Abbild auf der Tastatur.
[Blocked Image: http://img195.imageshack.us/img195/6038/kommandobox.png]
Es grüßt,
Letz Fetz

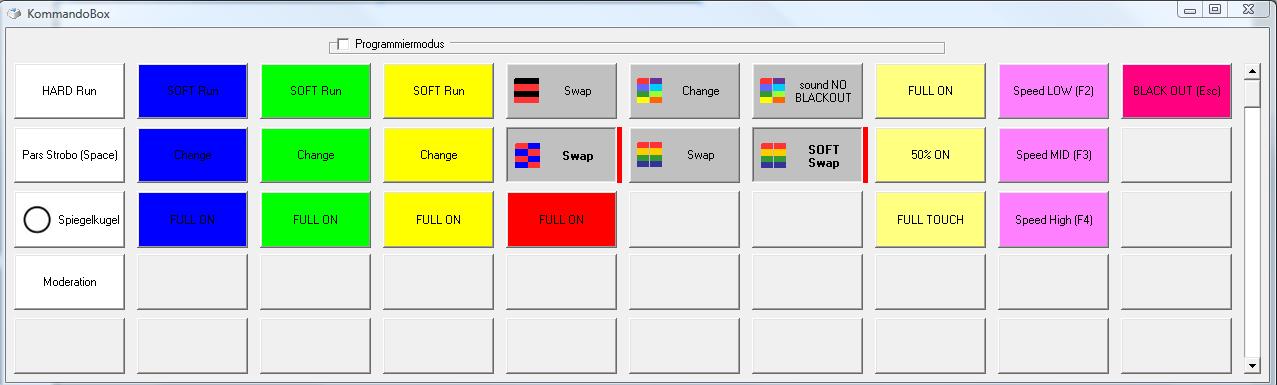

dann steuer ich meine kommandobox auch mal bei. geladenes projekt ist für partys.

moinsen gemeinde,

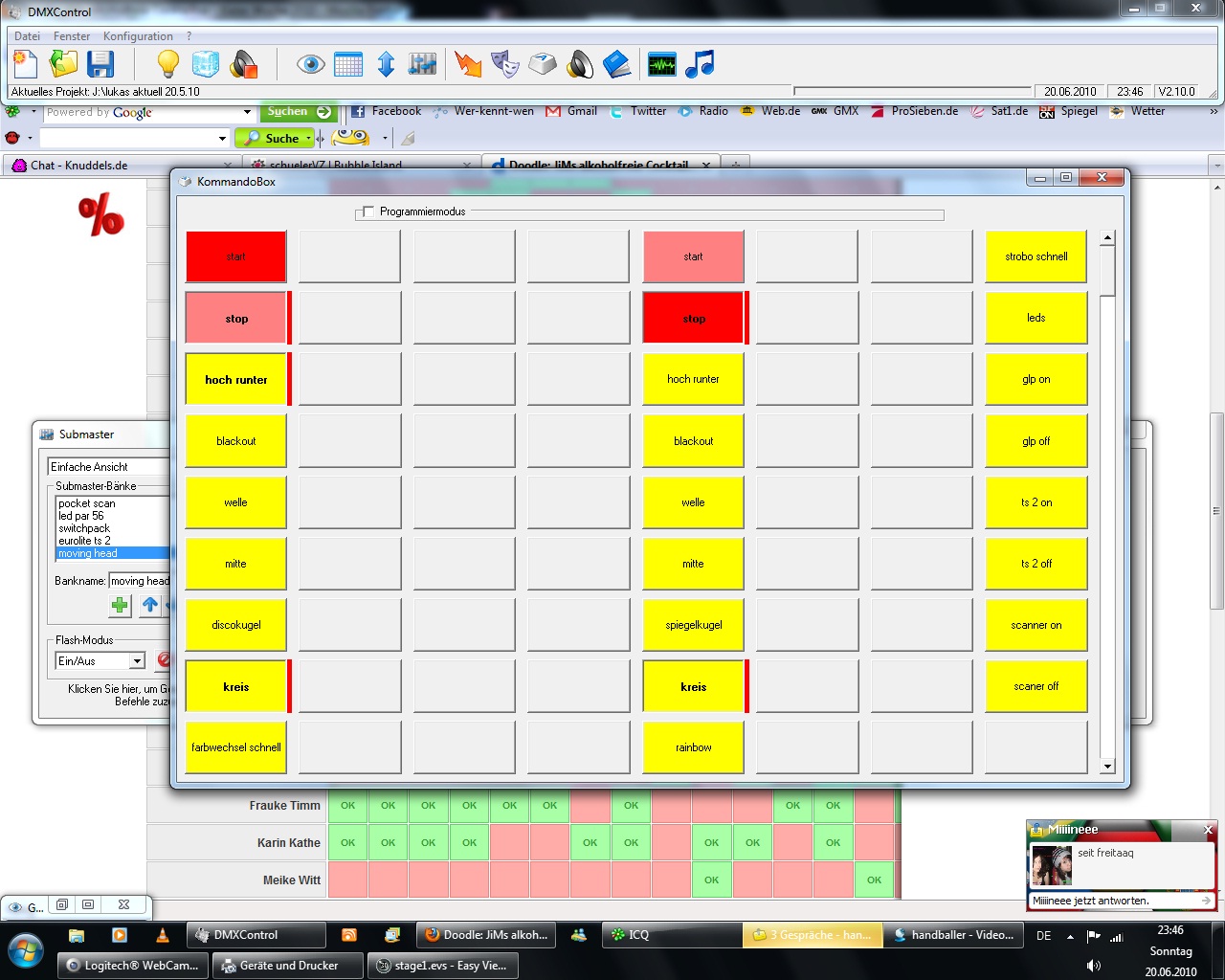

ich poste dann auchmal meine Kommandobox die ist vom Winter 2009/2010
da hatte ich noch keinen movinghead
habe immoment eine andere im gebrauch werde sie maldie tage hochladen wenn ich meine anlage wieder aufbaue!

gruß lukas

aus kiel

Sooo, ich habe mir nun, da die gröbsten Hürden genommen sind, auch mal eine Kommandobox zurechtgebröselt. Erstmal für 12 LED-Pars. Movinglights und Effekte und alles kommen die kommende Woche. Das dingen ist also noch lange ned fertig.
Aber jeder hat ja mal klein angefangen.

Grundgedanke ist, mit dem Projekt erstmal was zu haben, was wenn auch recht unpräzise, aber dennoch anpassbar, Licht macht. Einstecken losgehts. Feinheiten sind mir da erstmal unerwünscht.

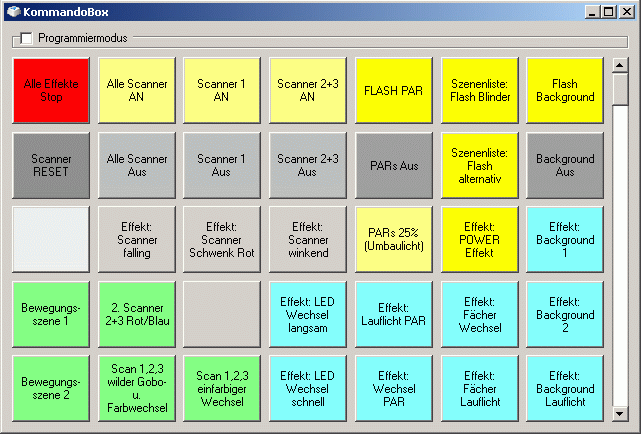

Meine sieht momentan so aus, ist aber noch nicht ganz fertig....

Arbeitsprinzip:
Ich arbeite ja als DJ und daher muss das Licht zwar möglichst flexibel aber dennoch quasi "auf klick" so nebenbei bedienbar sein. Daher: Ein zentraler Notebook auf dem Traktor und DMXC läuft. Die Kommandobox von dmxc wird als Vollbild auf einem zweiten 15" Monitor (Touchscreen) dargestellt. Fast alle Buttons zeigen auf gruppierte Effekte damit immer der gerade laufende Effekt beendet wird und der gerade angeklickte gestartet.

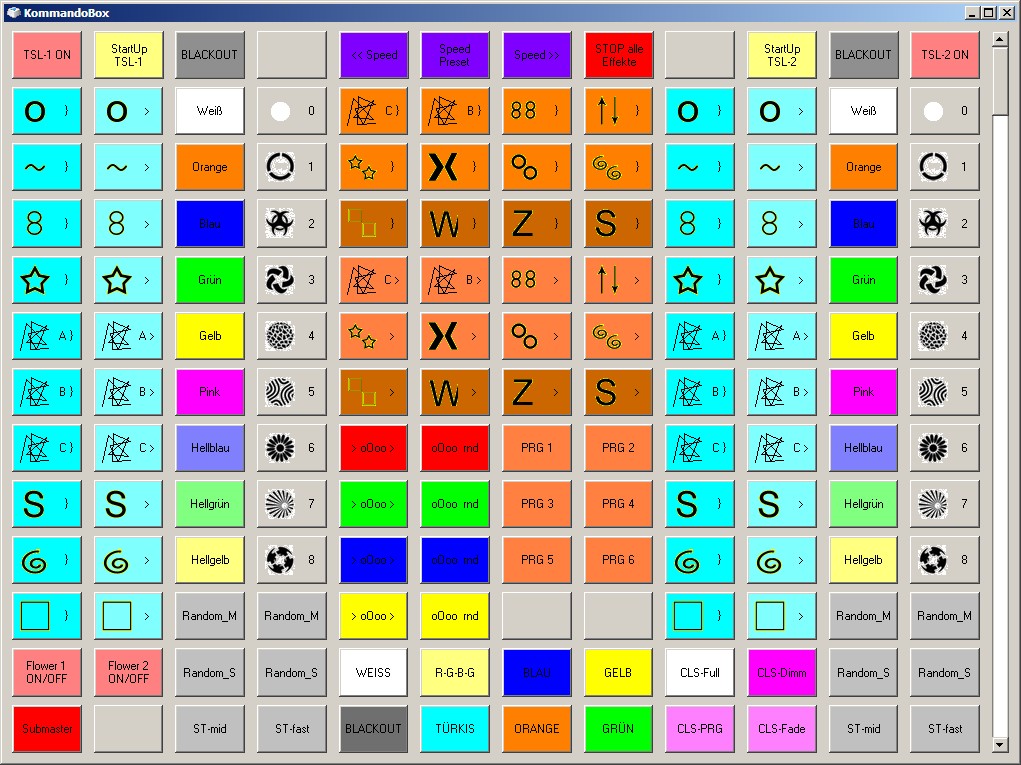

Prinzip:
links und rechts sind die beiden Scanner. mittig ganz oben die globale Speed-Steuerung (für "move-Effekte ohne Beaterkennung) darunter kommen Effekte die auf beide Scanner wirken, mittig unten die Lauflichtsequenzen des CLS. Ganz unten statische Farben für das CLS. Viele Scannerbewegungen, gibt es einmal als "soundgetaktet" (S) und zusätzlich als "move" also ohne Beaterkennung (aber abhängig von der globalen Speed-Einstellung). Gleiches für die Gobos und Farben. Die CLS-Lauflichter sind alle beatgetaktet.

Es kommt noch einiges hinzu (sieht man an den noch nicht belegten Buttons, evtl. wird auch noch etwas umsortiert. Das wird sich dann aber nach den ersten Live Einsätzen zeigen...

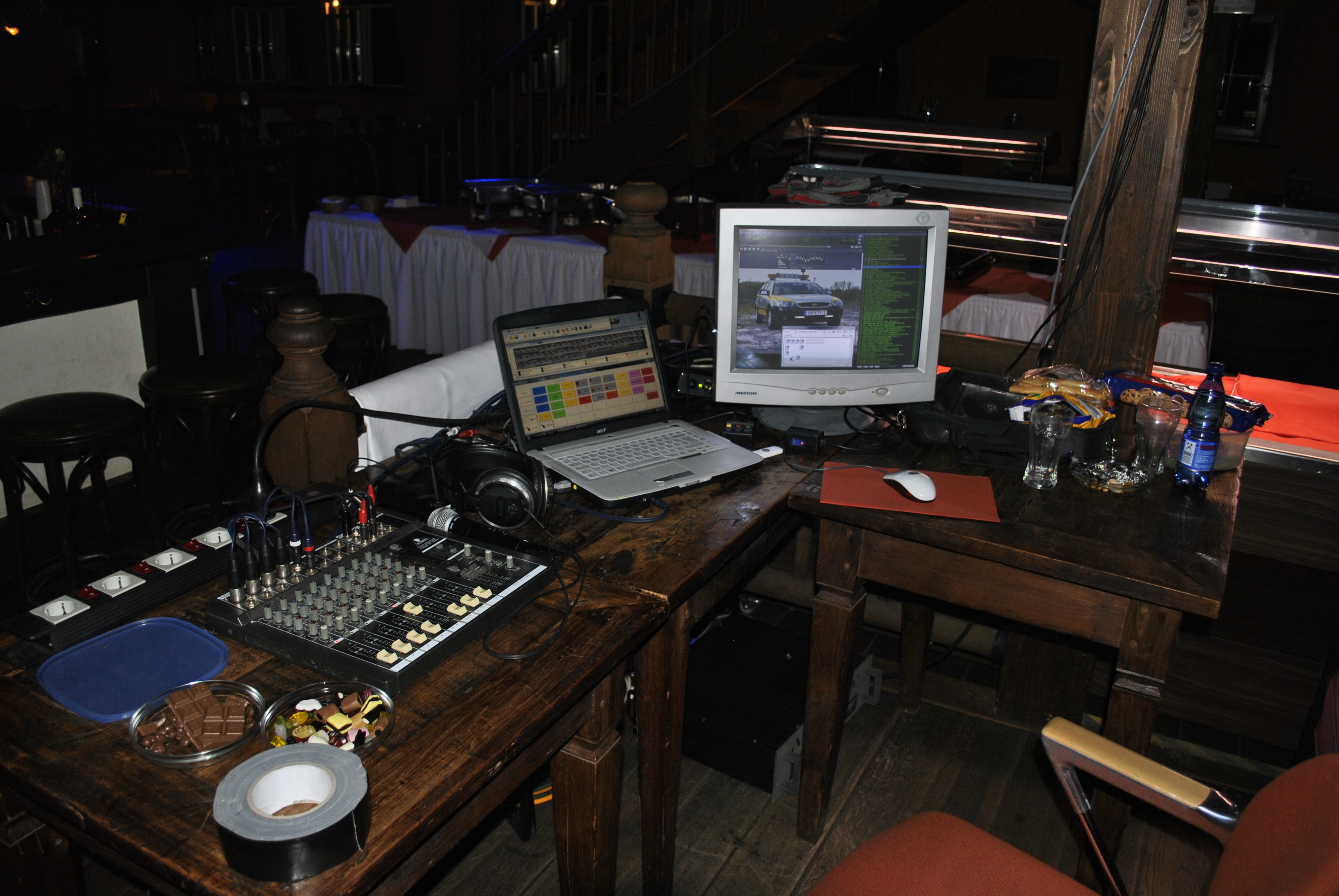

Ich dachte mir, hier passts am besten rein... ein Bild von meinem allerersten Einsatz mit DMXC.

Auf Monitor 1 ganz oben das DMXC Hauptfenster, darunter die Kanalübersicht, und darunter die Kommandobox. Auf Monitor 2 Winamp und die grafische Bühnenansicht, da ganz plötzlich doch ein Verfolger notwendig wurde, und ich dann kurzerhand mit der Maus per Scanner verfolgt habe.

Das ganze wird aber nochmal getillt und richtig gemacht, denn momentan is jedes einzele Lichtgedöns, ob Bewegungsszene oder Lauflicht oder Grundlicht als Einzeleffekt angelegt und gespeichert und jeder Button der Kommandobox mit einem Effekt verknüft... alles seeeehr umständlich.... aber anders hab ichs auf die Schnelle nicht hinbekommen.

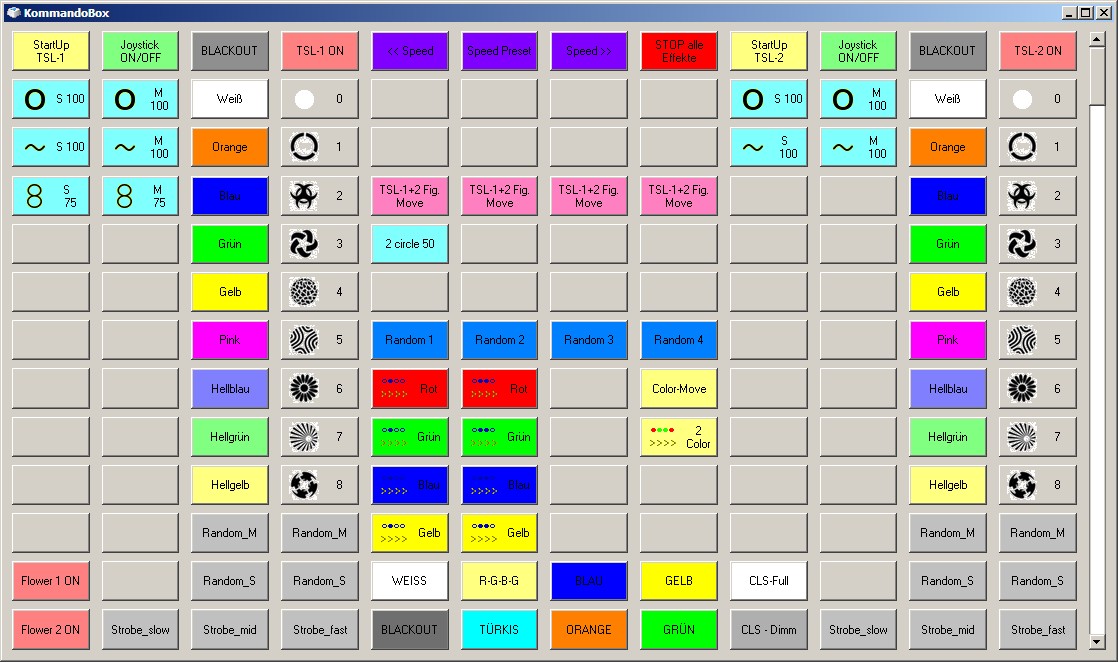

Hier nun die fertige Version...

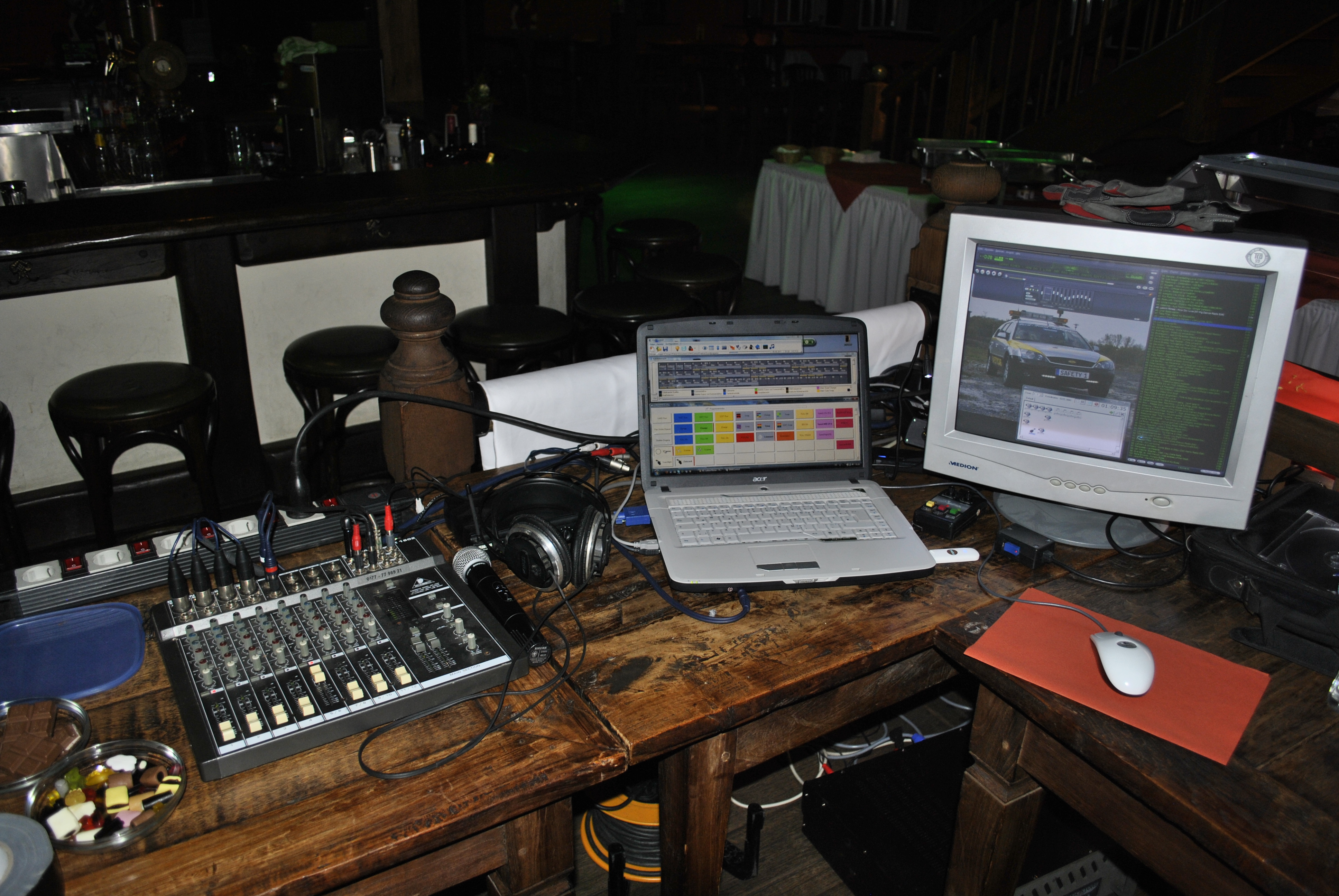

Zusätzlich ein Foto vom ersten größeren Live-Einsatz bei einer privaten Veranstaltung:
DMXC läuft parallel zu Traktor auf einem Notebook, Bedienung DMXC per Kommandobox (zwei Bänke) am Touchscreen.
Das ganze System lief von 19Uhr bis knapp 6 Uhr Morgens ohne Problem.
Härtetest bestanden!

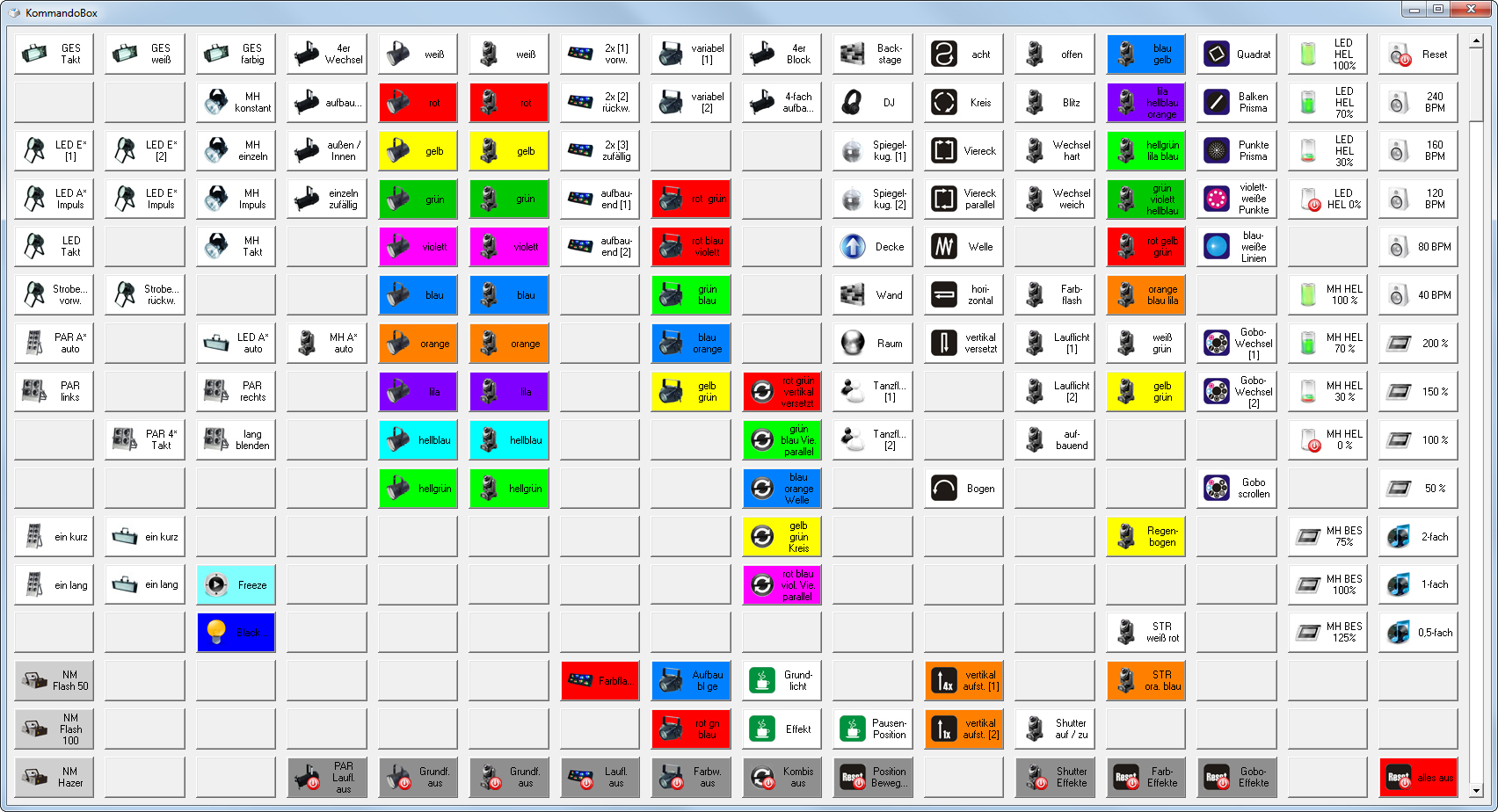

Nachdem mein Bruder und ich DMXControl mittlerweile seit etwa einem Jahr für unsere Lichtanlage einsetzen, möchte ich hier mal auch ein Bild unserer Kommandobox posten.

Vielleicht hierzu noch ein paar Rahmendaten:
Wir haben einen 22“-Touchscreen mit 1920 x 1080 Pixeln, auf dem die Kommandobox und der Master platziert sind. Je nach eingesetztem System sind Hauptfenster, BeatTool, DMX-Kanal-Übersicht, Magic 3D EasyView, Tastatursteuerung, Midi-Fernbedienung und DMX-Fernbedienung auf einen bzw. zwei weitere Monitore verteilt. Neben dem Touchscreen nutzen wir ein Masterkeyboard von Miditech mit 49 Tasten. Mit dem Projekt werden zurzeit 4 BrightLight Indigo 150 V2 (baugleich zu denen von Showtec), 8 Eurolite PAR36 LED und 2 4-Kanaldimmerpacks mit je 1 PAR30 100W Strahlen angesteuert.

was für ein touchscreen hast du im einsatz?

Ich nutze den Samsung LD220Z und bin damit soweit zufrieden. Der ist mittlerweile gut ein Jahr alt (und schon ein Auslaufmodell). So lange man nicht direkt in die Ecken des Bildschirm muss, arbeitet die optische Abtastung präzise. Mit der oben gezeigten Kommandobox auf dem Touchscreen konnten mein Bruder und ich bisherige Veranstaltungen sehr zur Zufriedenheit von Gästen und Gastgebern effektvoll beleuchten.
