Probleme beim Anschließen der Lichtanlage über DMX

Hi!

Zuerst: Vorsicht! Auf gar keinen Fall da irgendwas zusammenstecken!

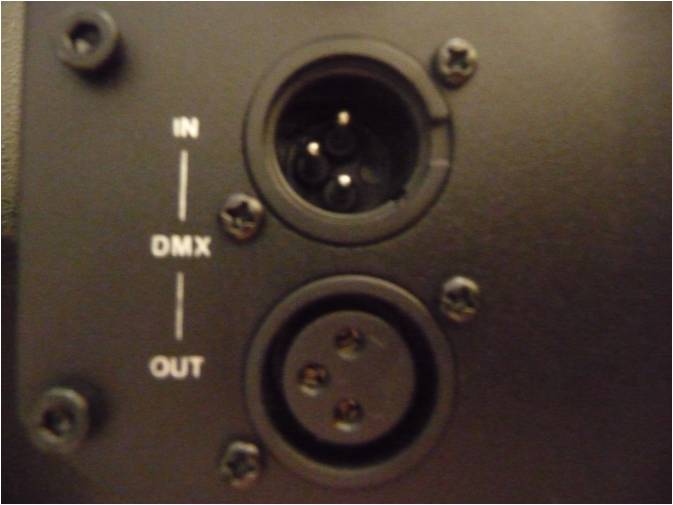

Ausführlicher: Du bist Opfer des Problemes geworden, dass etliche Hersteller nicht Normenkonform einen 3-poligen Steckverbinder für Lichtgeräte einbauen. Also eigentlich fast alle im "Hobbybereich". Normal müssten da 5-polige dran, dann wärst Du auch nicht in Versuchung gekommen...

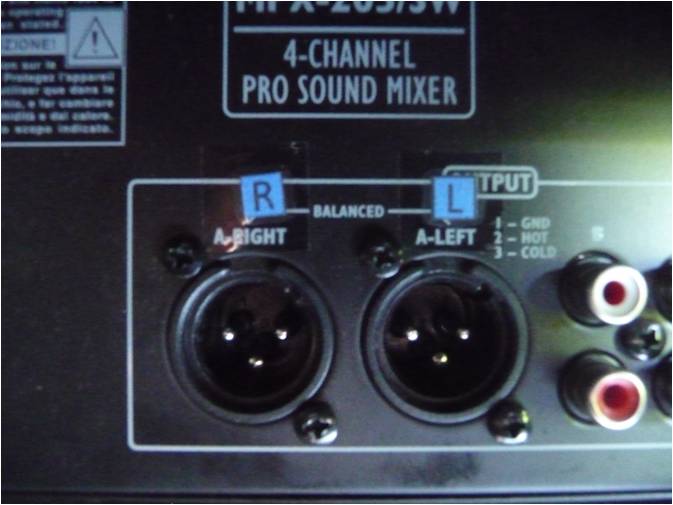

Das DMX-Signal ist nicht das was bei Deinem Pult rauskommt. Wenn Du da wirklich was steuern willst, dann brauchst Du irgend ein Pult oder eine Software mit einem Interface.
Vielleicht hat Dein Spot ja zumindest Sound to Light. Dann kann er selbst so ein bisschen was zur Musik machen. Mit "steuern" ist dann allerdings nix.

Hoc

Hallo Marcel!

Kurzum: Du brachst ein USB-DMX-Interface oder ein DMX-Pult.

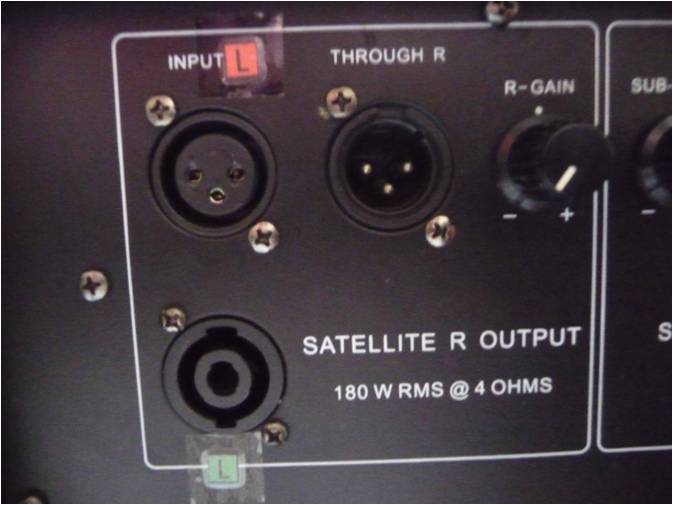

Auch wenn allen Anschein nach Ton- und Lichtgeräte die gleichen Buchsen bzw. Stecker verwenden: Du darfst sie KEINESFALLS miteinander verbinden - Licht und Ton sind immer zwei verschiedene Dinge (oder hast du es schon mal irgendwo gesehen, dass mit einen Scheinwerfer Musik machen kann - kurzer Spaß am Rande ). Zum einen werden durch die Leitungen gänzlich unterschiedliche Arten von Signalen geschickt (so dass die angeschlossenen Geräte sowieso nicht verstehen und auswerten könnten) und zum anderen besteht die Gefahr, dass dir die beteiligten Geräte abrauchen.

Bevor du dir jetzt die Frage stellst, welche Geräte soll ich mir anschaffen, würde ich dich bitten, dich vorher mal genauer mit dem Thema Licht, Lichtsteuerung und damit verbunden auch DMX zu beschäftigen und dich entsprechend zu informieren. Neben vielen Seiten im Internet, wie u. a. Wikipedia kann ich dir das Buch Lichttechnik für Einsteiger empfehlen. Hier hast du eigentlich alle Informationen, die für dich als absoluten Einsteiger im Bereich Licht erforderlich sind, kompakt an einer Stelle zusammengefasst.

Viele Grüße, Stefan von den LightningBrothers.

Du brauchst einen DMX Controller^^

Also ein Lichtpult oder ein Interface.
Jenachdem ob du über Pult oder Software aufm PC steuern willst.

wenn du sagst, was du alles steuern willst können wir dich beraten
Aber das sind dann wahrscheinlich ~150€ für nen Controller.

Grüße

Hallo Marcel!

Nochmal eine kurze Zusammenfassung: Alle Gerätschaften, die in irgendeinem Zusammenhang zum Thema Musik machen (DJ-Controller, Mikrofone, CD-Spieler), Musik verteilen (Mischpulte, DJ-Mixer) oder Musik ausgeben (Endstufen / Verstärker, Lautsprecher) stehen, kannst du nicht zum Ansteuern von Scheinwerfern etc. (sprich alles was mit dem Thema Licht zu tun hat) verwenden.

Wie LJ Jojo schon sagte (und ich ja auch bereits): du brauchst einen DMXController oder ein USB-DMX-Interface. Hier können wir dir gerne weiterhelfen.

Viele Grüße, Stefan von den LightningBrothers.

PS.: Ich war vielleicht etwas zu langsam, lasse diesen Post aber trotzdem mal stehen.

Hallo Marcel!

Erstmal zu deinem aktuellsten Post:
Genau, du verbindest den DMXControler mit einem Kabel mit dem LED-PAR, stellst bei dem LED-PAR die richtige DMX-Adresse ein (hier wäre es die 1) und dann gibst du beiden Geräten Strom. (Ein bisschen was zu diesem Thema steht auch im übernächsten Absatz dieses Posts).

Nun zu dem, was ich bereits vor deinen letzten beiden Posts (fast fertig) geschrieben hatte:
Bei den oben genannten DMXControler hast du nur auf akustischer Ebene eine Verbindung zwischen Ton und Licht, nämlich über das wie in der Produktbeschreibung angegebene "Mikrofon zur Musiksteuerung".

Deine Idee, dir ein solch einfaches Pult zuzulegen und erst mal mit einem LED-PAR ein wenig zu probieren finde ich gut. Hast du auch ein Kabel, um den DMXControler mit dem LED-PAR zu verbinden? Idealerweise nimmt man dazu DMX-Kabel, die von außen fast genau so aussehen, wie die bisherigen XLR-Leitungen, mit denen du dein Ton-Equipment untereinander verbindest. Für einen ersten Test kannst du dir aber durchaus mal ein Audio-Kabel "borgen".

Was ich dagegen aber nicht gut finde, dass du dir direkt auch einen Laser zulegen möchtest. Alle (Show-) Laser gehören - auch sie wenn für jedermann in jeglicher Preislage zu kaufen sind - ausschließlich in die Hände von ausgebildeten Fachpersonal, den so genannten Laserschutzbeauftragten und nicht in die Hände von Anfängern (zu denen ich dich leider zählen muss). Denn, kurzum: bei falscher Verwendung werden auch die kleinen, günstigen Laser so gefährlich, sodass du sehr schnell für den Rest deines Lebens nur noch blind durch die Welt laufen kannst. Verwende das Geld doch lieber für einen weiteren LED-PAR, ein besseres DMX-Pult oder einen anderen Strahlen-Effekt, der mit LEDs arbeitet.

Viele Grüße, Stefan von den LightningBrothers.

Fast, dein Spot braucht auch noch Strom,
aber du steuerst über den Controller (Opperator, Pult oder wie auch immer) die Kanäle und die werden dann an den Spot geschickt.
Bei den meisten "billigen" Pulten weiß das Pult nicht, was es grade steuert. Aber das macht nix, da alles DMX ist. Also mit den Pulten die du gepostet hast sollte das schon funktionieren.

Quote from Marcel_001

Hast du ein Bild davon?

[Blocked Image: http://www.ohratorium.de/uploads/pics/Grand_MA2_-_1.jpg]
Sowas

oder schau einfach mal hier:
http://www.thomann.de/de/dmx_lichtsteuerpulte.html

was hast du denn für nen Spot? / Wie viel DMX Kanäle hat der?

Grüße
Jojo

P.s. Laser würd ich dir bei deinem Kenntnisstand nicht empfehlen. Die günstigen Teile sind extrem gefährlich, da sie keinen Sicherheitsmechanismus haben und die teuereren Lohnen sich eh nur wenn du Laserschutzbeauftragter bist. (Gibt bestimmt welche die hier mehr zu schreiben, wenn nicht such mal nach Laser )
Kauf die lieber nen Beamer und steuer ihn mit dem Beamertool hier aus dem Forum, dann ist der einem Laser ähnlich, aber nicht gefährlich. Oder kauf dir MovingLights (Scanner/MovingHeads) die machen auch viel Spaß. Oder irgendeinen Flower/Matrix Effekt, die machen auch teilweiße richtig geile Beames bei Nebel (und sind auch ungefährlich).

Edit: Stefan war schneller

Jo, mit 16 Kanälen geht dieser Opperator noch, auch wenn es vielleicht etwas unhandlich wird, da das Teil nur 8 Fader hat
Ne, ist kein Problem wenn die unterschiedlich viele Kanäle haben. Wird nur extrem umständlich mit dem Pult wenn sie über 16 Kanäle haben.
...und das Bild war eher als Witz gedacht

Und die Idee mit dem Beamer war eigentlich ihn wie ein laser zu verwenden und in die Menge zu richten, nicht auf ne Leinwand. Aber ob du gut auf die LKW Plane beamern kannst weiß ich nich.

Grüße

Schau dir das Teil mal an, hat mehr Möglichkeiten und ist extra für Led-Par's.
http://www.thomann.de/de/showtec_led_commander.htm

Gruss

BastlerHH: Das Teil ist aber _nur_ für LED-PARs. Damit kann man quasi nix anderes steuern. Aber Marcel will ja noch andere Sachen damit Steuern (dieses teil, das er Laser nennt ^^)

Außerdem unterstützt das wahrscheinlich keine 16 Kanäle pro PAR, ich gehe sowieso davon aus, dass das keine PARs sind, welcher PAR hat 16 Kanäle?! Sind bestimmt Mini-Heads oder so

Grüße

Hallo,
Marcel: Du könntest uns ja mal einen Link zu dem was du "Spot" und "Laser" nennst geben. Dann haben wir noch einen etwas besseren Überblick und können dir noch genauere Vorschläge machen bezüglich passendem Lichtpult.

Ich wieß, es ist zwar fast schon abgehakt, aber ich möchte trotzdem (falls ein anderer Neueinsteiger das auch liest) noch mal auf die Gefährlichkeit von echten Lasern hinweisen (weil wir hier über "Laser" so "lapidar" reden): Laser sind sehr gefährlich!!! In Händen von Anfängern können diese sehr schwere und bleibende Augenschäden bei einem selbst und bei anderen verursachen. Showlaser der Klassen 3 und höher (3, 3R, 4,...) dürfen nur von Laserschutzbeauftragten (Leuten mit Laserschein) bedient werden. Außerdem muss jeder Betrieb eines solchen Lasers der Berufsgenossenschaft angezeigt werden! Es gibt gute Alternativen wie das angesprochene Beamertool. Eine solche Show sieht dann in etwa wie in diesem Video aus.
Viele Grüße
JP

Hallo,
ich glaube hier verstehst Du die etwas falsch.
Für das was im Video zu sehen ist wird keine Leinwand bzw Reflexionsfläche gebraucht !
Der Beamer sollte schon recht leistungsfähig sein. Genaueres zu den Daten
können andere aus dem Forum sicher mehr zu schreiben.

Aber das wichtigste ist aber, das der Beamer von der "Bühne"aus in Richtung Publikum
strahlt und dann mit etwas Nebel die Strahlen des Beamers in der Luft sichbar werden.
Hierdurch enstehen die 3D-Effekte.

Gruß Steff

Hallo Marcel,
wie gesagt brauchst du eigentlich gar keine Leinwand für die angesprochene Beamershow. Du brauchst nur einen einigermaßen hellen Beamer und etwas Nebel / Haze. Beim Beamer gilt die Devise: Je heller, desto besser. Die Auflösung ist nicht ganz so entscheidend, wohl aber der Abstrahlwinkel. Dieser sollte möglichst groß sein, damit der "Laser"-Effekt möglichst breit wird.

Zum Aufbau: Du stellst den Beamer vor das Publikum und drehst ihn so, dass er direkt ins Publikum leuchtet (ohne Leinwand zwischen Beamer und Publikum). Nun brauchst du nur noch ein wenig Nebel aus einer Nebelmaschine bzw. sogenanter Haze aus einem Hazer. Der Unterschied zwischen Nebel und Haze besteht darin, dass eine Nebelmaschine riesige Nebelwolken produziert, der Nebel also sichtbar und z.T. sogar ziemlich undurchsichtig ist. Es dauert erst ein bischen, bis sich dann der Nebel gleichmäßig verteilt. Der Haze hingegen ist im Optimalfall nicht sichtbar (man nimmt ihn praktisch nicht wahr) aber wenn du mit einem Scheinwerfer leuchtest, dann siehst du den Lichtstrahl. Dadurch wird das Licht des Beamers als Strahl sichtbar. Nun kannst du auf dem Beamer ein Video abspielen, in dem sich einfache Formen (z.B. Kreise, Linien, Kreuze) drehen, ihre Größe und/oder ihre Farbe ändern. So bekommst du einen laserähnlichen aber ungefährlichen Effekt.
Viele Grüße
JP
P.S.: Hmm steff war schneller
