Hallo,
So schnell geben wir nicht auf
Gruß Steff
Posts by Steff
-
-
Hallo,
Dann ist DMX und Universum ja schon mal in Ordnung.
Hast Du da, wie Stefan geschrieben hat, mal in der Kanalübersicht geschaut ob auf den entsprechenden Kanälen bei voller Ansteuerung 255 gesendet wird.
Gruß Steff
-
Hallo,
hast Du noch andere Geräte, mit den Du den DMX Ausgang testen kannst. Sollte aber funktionieren das die LED dauer leuchtet.
Aber nur mal so als Idee, ist in DMXC für das Interface das richtige Universum zum senden eingestellt.
Auch könntest Du noch mal schauen in DMXC ob eventuell, aus was für einem Grund auch immer, einer der Master sich verstellt hat.
Gruß Steff
-
Hallo Wilfried324 ,
der LED Monitor meldet auch nichts.
Das würde für mich eher darauf hin weisen das die Ausgänge gar nicht angesteuert werden, also eventuell doch eine Einstellung nicht passt und das deshalb es nicht leuchtet. Was ich aus der Anleitung herauslese (habe das Gerät ja selber nicht), sollte neben der Anzeige die LED neben der Beschriftung DMX leuchten und als Adresse AXXX im Display stehen.
Absolut ausschloießen das der Dimmer wirklich defekt ist kann ich natürlich auch nicht.
Gruß Steff
-
Hallo technoxela ,

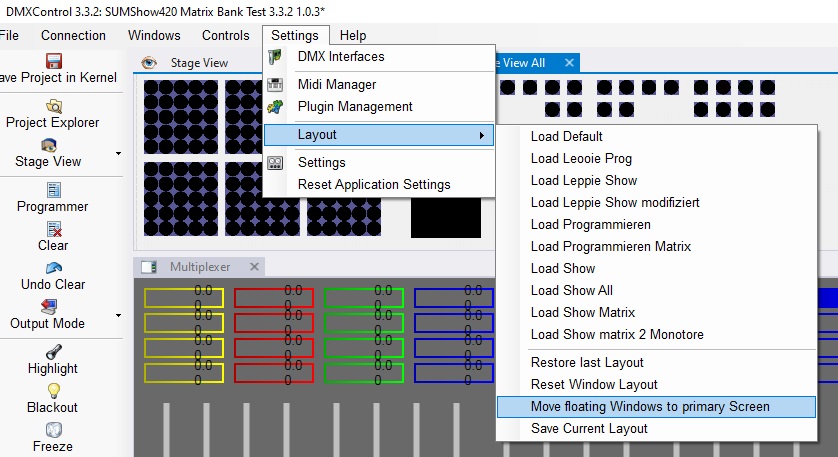

darüber kannst Du dir auch ein vom Standart abweichendes Layout anlegen, abspeichern und später wieder verwenden.
Gruß Steff
-
Hallo technoxela ,
Für die Goboauswahl habe ich noch keine Präferenz.
Für jedes Gobo eine Cuelist anlegen. Diese in eine Cuelistgruppe packen. Die Gruppe so einstellen das nur eine Cueliste aus der Gruppe zur Zeit läuft.
Dann für jede Gobo-Cueliste einen Button im Softdesk anlegen und im Input Assignment mit den Cuelisten verknüpfen.
⚠️⚠️ Aber Bedenke Laser, besonders In der Leistungsklasse, sind sehr gefährlich ! ⚠️⚠️
LightningBrothers
Gruß Steff -
Hallo Wilfried324 ,
In der Anleitung kann ich bedientechnisch gerade auch nichts sehen was gegen ein funktionieren spricht.
Noch eine Frage: Wenn Diu die Kanäle ansteuerst, leuchten da die 4 LEDs über Display (nennt sich LED Monitor) ?
Wenn Ihr noch eine Empfehlung für einen 4-Kanal Dimmer mit aktueller Technik passend zum Dmxcontrol3 und geeignet für 200W Halogen Lampen hättet, würde sich mein Schmerz in Grenzen halten
.Aktuelle Technik wären LED-Scheinwerfer !
Wir haben vor einiger Zeit Dimmer gebaut und verwendet (ein Rack mit 48 Kanälen mit je 500W) haben damals gut funktioniert sah auch super aus.
Die habe ich aber schon lange nicht mehr mit auf Tour gehabt.
Gruß Steff
-
Hallo Wilfried324 ,
sieht der eher so:
oder so:
aus ?
Ich wollte mir noch mal die Gebrauchsanweisung ansehen, das idann die richtige habe, vielleicht findet sich da noch was. Oder kannst Du die passende hochladen ?
Hast Du die Möglichkeit die dort eingebauten Feinsicherungen zu prüfen ?
Gruß Steff
P.S. Sehe gerade das Du vor ein paar Tage Geburtstag gehabt hast, Herzlichen
Glückwusch dazu. -
Hallo Wilfried324,
ist das der Stairville DDS 405 oder der Stairville DDS 405 LC
-
Da bin ich mal gespannt, ob da meine Vermutung richtig ist.
-
Hallo Wilfried324,
Nur mal kurz zu den Grundlagen.
Solche Dimmer arbeiten meistens nach dem Phasenanschnit Prinzip mit Triacs.
Der von Dir verwendete Dimmer kann an einem Kanal max 5 A entscpicht 1150W.
Regelungsprinzip Phasenanschnitt steht in der Gebrauchsanweisung.
Gesamt kann der 10 A..
Triacs haben die eigenart einen minimalen Strom zu brauchen damit der Strom nach dem sogenannten zünden weiter fließt.
Hierfür würde ich sagen das 40 W entspricht max. ca. 0,17 A dafür etwas wenig sind.
Das es funktioniert hat und jetzt nicht mehr könnte damit zusammen hängen, das die Triacs warm geworden sind und sich dadurch der Arbeitspunkt verschoben hat.
Probier es mal mit einer Größeren Last (500 W Halogen Strahler).
Gruß Steff
-
Hallo,
man arbeitet immer wieder damit....Das hätte mir auch auffallen müssen
Wo ich das Bild gerade so sehe, Du hast auf einer Page (Seite / Connection Set) die ganzen Nodes für Fader Input, Rule of Three, ParameterMaster Cueliste gelegt.
Wie soll ich es sagen, wenn der Fader nur für eine Cueliste sein soll, würde es reichen den Rule Of three mit den passenden Werten (0-5) direkt mit der Cueliste zu verdrahten.
Möchtest Du den Fader für mehrere Cuelisten verwenden, Cuelisten zum Beispiel aus der Cuelistgruppe, dann macht der ParameterMaster wieder Sinn.
Ich hatte den ParameterMaster angesprochen, weil ich in meinem Projekt halt für jede Cuelistgruppe einen Fader für die Intensität und einen für den Speedfaktor habe. Diese sind mit je einem ParameterMaster verbunden. Diese verwende ich dann auf mehreren Connection Sets für die Cuelisten dieser Gruppe, je nach Bedarf.
Je nach Bedarf bedeutet, das diese für die meisten Cuelisten verwendet werden aber zum Beispiel nicht für Strobe. Hier möchte ich nicht das die eingestellte Geschwindigkeit und Helligkeit sich ändert.
Gruß Steff
-
Hallo Monti,
einerseits kannst Du den Speedfactor (bei Dir Geschwindigkeitsfaktor) zwischen 0 und 5 einstellen. Wobei das bei 0 steht, bei eins die normal Geschwindigkeit ist und bei 5 es halt schneller abläuft.
Cuelist (Input Assignment) DMXC3 – Deutsches DMXC-Wikiwiki-de.dmxcontrol-projects.orgGeschwindigkeits-Faktor Speed Factor 0.0 - 5.0 Anderseits muss halt die Geschwindigkeit der Cueliste darauf angepasst werden, das man halt einen passenden Regelbereich hat.
Wenn dann Deine Fader 0-100 laufen ist das mit dem Rule of three mit 0 bis 1 auch richtig.
Im ParameterMaster kann man dann 0 bis 5 einstellen. Ich habe gerade noch mal in meinem Projekt nachgeschaut, ich verwende die Einstelllung 0,1 bis 5,
Dann ist es mit 0,1 eine ganz langsame Bewegung und die Cueliste bleibt nicht komplett stehen.
Gruß Steff
-
Hallo Monti,
Ansonsten mache ich es mit Cues in unterschiedlichen Gewindigkeiten, wie bisher, und packe Sie mir auf den Softdesk
Du kannst auch im Softdesk einen Slider (Fader) anlegen.
Diesen im Input Assignment mit einem ParameterMaster verknüpfen.
Dann diesen ParameterMaster im Input Assignent mit dem Input Speed Factor des Cuelist Node verbinden.
Dann brauchst Du nur eine Cueliste anlegen und diese in der Geschwindigkeit individuell anpassen.
Gruß Steff -
Hallo,
Man kann ja auch für verschiedene Funktionen jeweils Cuelistgruppen anlegen und verwenden, wo in der Gruppe jeweils nur eine Cueliste laufen kann. So zum Beispiel für Scanner und Moving Heads getrennte Cuelistgruppen für die Bewegung, Farben und Muster. Damit hat man halt mehr Kombinationsmöglichkeiten.
Falls das nicht klar sein sollte.
Gruß Steff
-
Hallo QwertZ.,
Ich weiß ja jetzt nicht genau wie Du das ganze komplett verknüpft hast.
Du zeigst in dem Bild die Verschaltung des Programmers, dieser ist wie der Name schon sagt zum Programmieren und eigendlich nicht dazu da zum um diesen direkt zu verwenden. Da zu sollten eigenlich Cuelisten mit Cues verwendet werden.
Aber zu Deinem Aufbau, meine Frage wäre, wie verknüfst Du den die Colormaster, Gobos, Dimmer usw. mit dem Device ?
Träst du die im Device Control ein ?
Wenn ja ist es klar warum das beim nächsten Programmstart weg ist.
Diese Einstellung wird nicht gespeichert. Diese kannst Du in einer Cueliste als Cue speichern und wenn diese Cueliste gestartet wird wieder verwenden.
Gruß Steff
-
Hallo JogiJ ,
Von der Idee her wäre es so das Du Cuelisten mit mehreren Cues für die verschiedenen Stellen jedes Songs anlegen kannst. Diese Cues kannst Du dann manuell weiter klicken. Das halt da du nie genau weißt wie schnell und wie lang die einzelnen Stellen gespielt werden.
Weiter kannst Du dann viele weitere Cuelisten anlegen, mit den Du dann für mehr Abwechslung diese Live klicken kannst.
Das ganze kann man dann zur Bedienung im Softdesk abbilden und steuern.
Zum manuellen weiter schalten kann man das zum Beispiel über eine Taste der Tastatur realisieren.
Wir selber klicken alles Live da einer fest am „Lichtpult“ (Computer) steht und wir keine feste Band betreuen. Deshalb würden die festen Cuelisten für die Songs für uns nicht in Frage kommen, aber bei Dir macht das schon Sinn.
Gruß -
Hallo Sergej Eisenstein,
ich schicke mal vorraus das ich das Interface selbst nicht habe.
Aber wenn ich mir das so ansehe, sehe ich beim Hersteller nicht das DMX-In geht.
Da es aber auch als Update-Verbindung verwendet werden kann, sollte es also auch eine bidirektionale (IN / Out) Verbindung ermöglichen. Es kann in DMXC 3 auch als In oder Out Konfiguriert werden. Dann kann es nur mit so einer wie der von Dir verlinkten Leitung funktionieren.
Wenn ich das richtig gelesen habe ist dieses Interface kein aktives und hat keine gelvanische Trennung:
Zur nicht vorhandenen galvanischen Trennung: Dies kann zu Störungen der Signalübertragung führen.
Da dies kein aktives Interface ist muss der PC das DMX Signal erzeugen. Da durch wird der PC "unnötig" belastet und es könnte Performance Probleme geben.
Aber es ist ja auch klar das DMX IN und Out halt nicht zur gleichen Zeit funktionieren!
Ich selber verwende das Nodle U1 und Digital Enlightenment USB-DMX Interface, diese haben galvanische Trennung sind aktiv und haben für DMX In und Out Anschlüsse die gleichzeitig verwendet werden können. Dies sind aber Selbstbau Versionen. Die ich eher empfehlen kann.
Das Nodle U1 könnte man hier im Shop erwerben.
Gruß Steff
-
Hallo Monti ,
Hier noch der Link zu dem von
LightningBrothers erwähnten News Beitrag falls Du es noch nicht gefunden hast.
Auch in dem Beitrag könnten noch Informationen Dabei sein die Dir helfen könnten wie ein Projekt aufgebaut werden kann:
Wie bekomme ich wieder so eine Übersicht wie im ersten Bild, mit Kommando Box und Submastern, mit einem Softdesk, oder?
Das was ich dabei so interessant finde und eine super Funktion ist, das man nicht wie bei der 2er getrennte Fenster mit festen Aussehen verwenden muss, sondern im Softdesk (Buttons, Fader Label usw.) komplett frei Konfigurieren kann.
Gruß Steff
-
Hallo alterDaggel,
wie JPK schreibt ist das so nicht möglich.
Aber was ich gemeint habe ist Du kannst mehrere Efeekte und Filter ein einer Cue verwenden.
In diesem Fall wäre es so das der Trapezoid (mit Fanning) auf dem Dimmer angewendet wird und zusätzlich zum Beispiel ein Color Chaser auf die Farbe angewendet wird. Diese Beiden Effekte müssen dann halt von den Zeiten / Frequenzen synchronisiert werden und eventuel in der Phase verschoben werden, das die Übergänge passen. Diese Cue Konstellation dann in eine Cueliste speichern. Beim nächsten aufrufen sollte es dann passen.
So in der Art habe ich das realisiert, zu sehen in dem hier verlinlkten Video ab ca. 3:26 bis ca. 3.37
Ist hoffendlich einigermaßen zu erkennen.
Gruß Steff
