DE-IF Problem

Hallo,
wenn du die Werte änderst und diese ans IF übertragen werden,
flckert dann die USB-LED ?
Hast Du eine Abschlußwiderstand am Ende Deiner DMX-Line ?

Gruß Steff

Hallo Papion,
probiere mal folgendes: Öffne die Test.exe aus dem Projektarchiv und verbinde das Interface mit dem Programm. Ändere unten einen der Timingwerte mit einem Fader, setze den Fader wieder auf den Ausgangswert zurück und speichere die Timing-Werte im Interface. Ich hatte vor kurzer Zeit einem Community-Mitglied geholfen das Interface einzurichten und da hat das Interface nichts ausgegeben, als er die Timing-Werte über DMXC gespeichert hat. Erst nachdem er das selbe über die Test.exe gemacht hat, hat das Interface funktioniert.

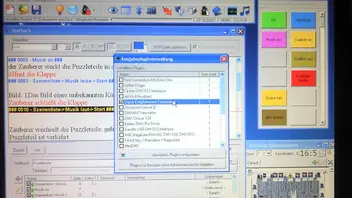

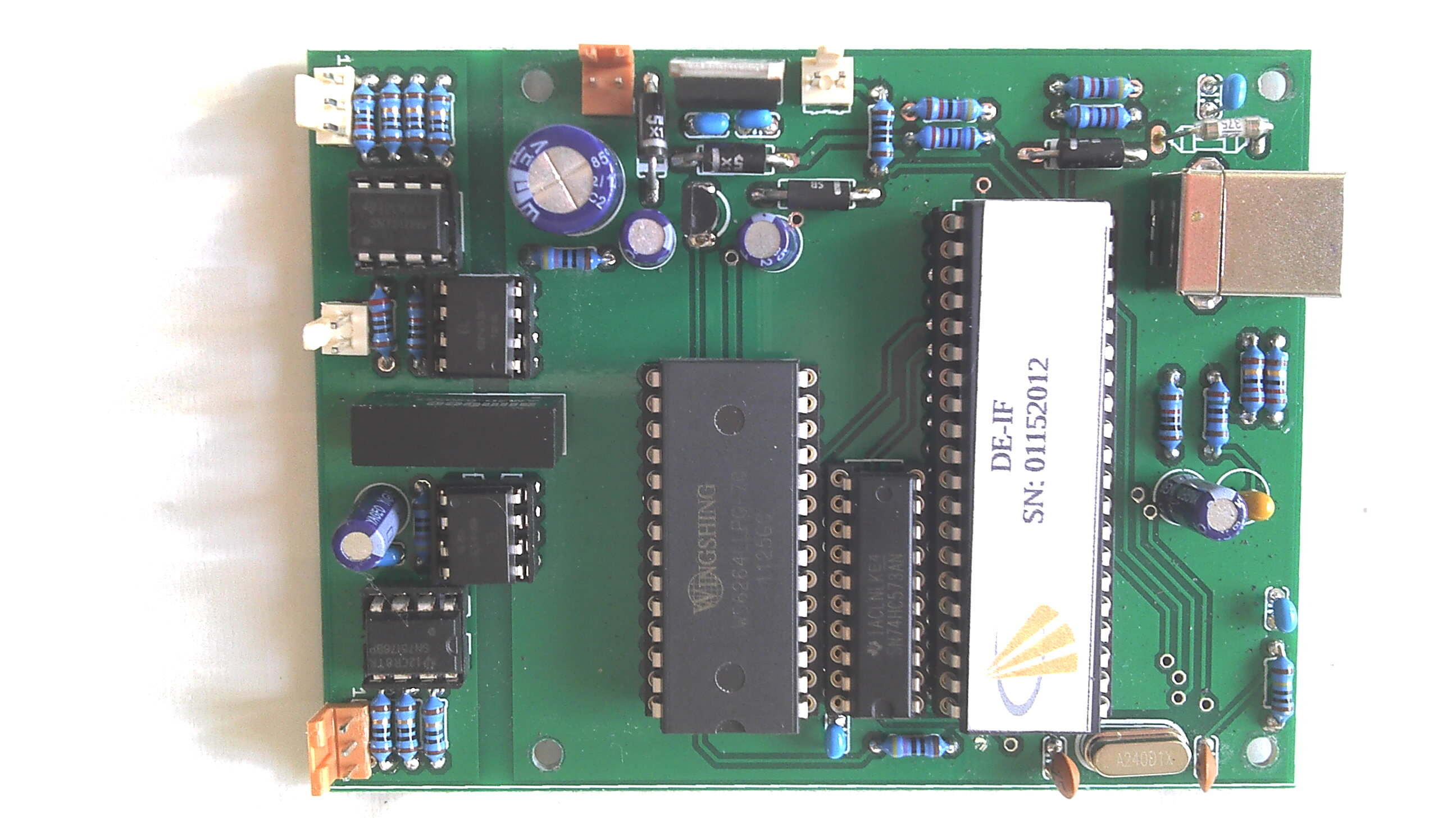

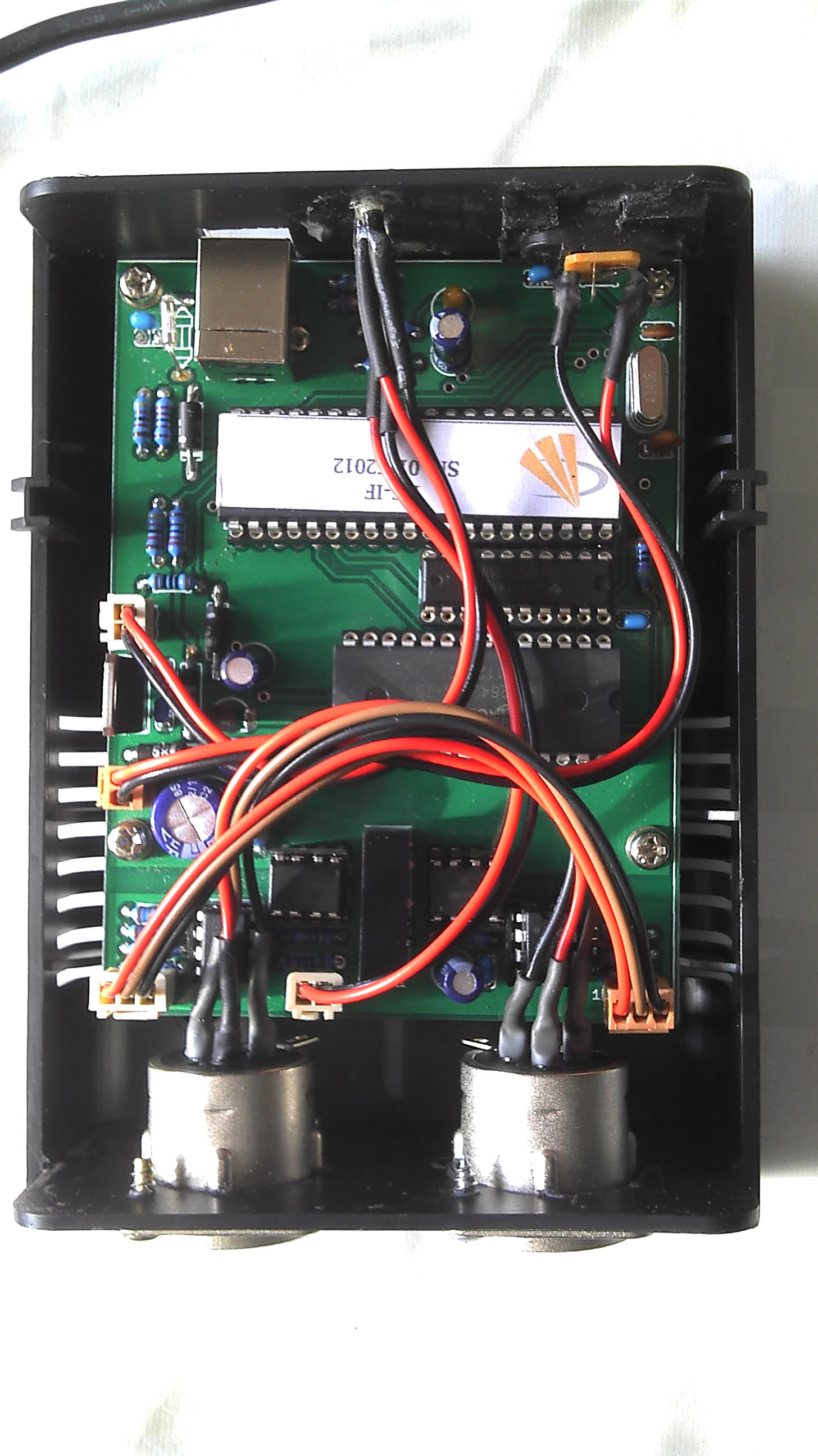

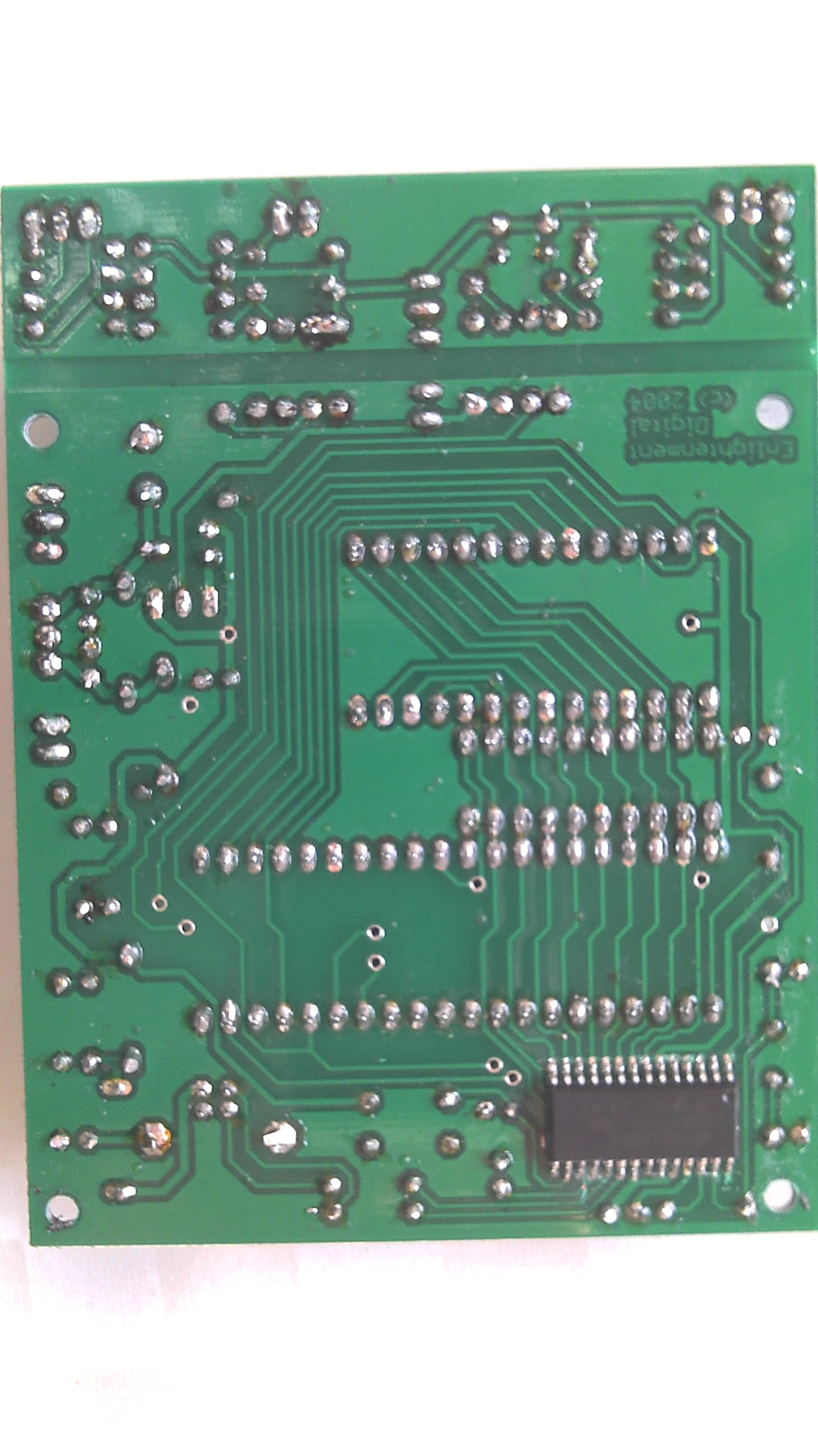

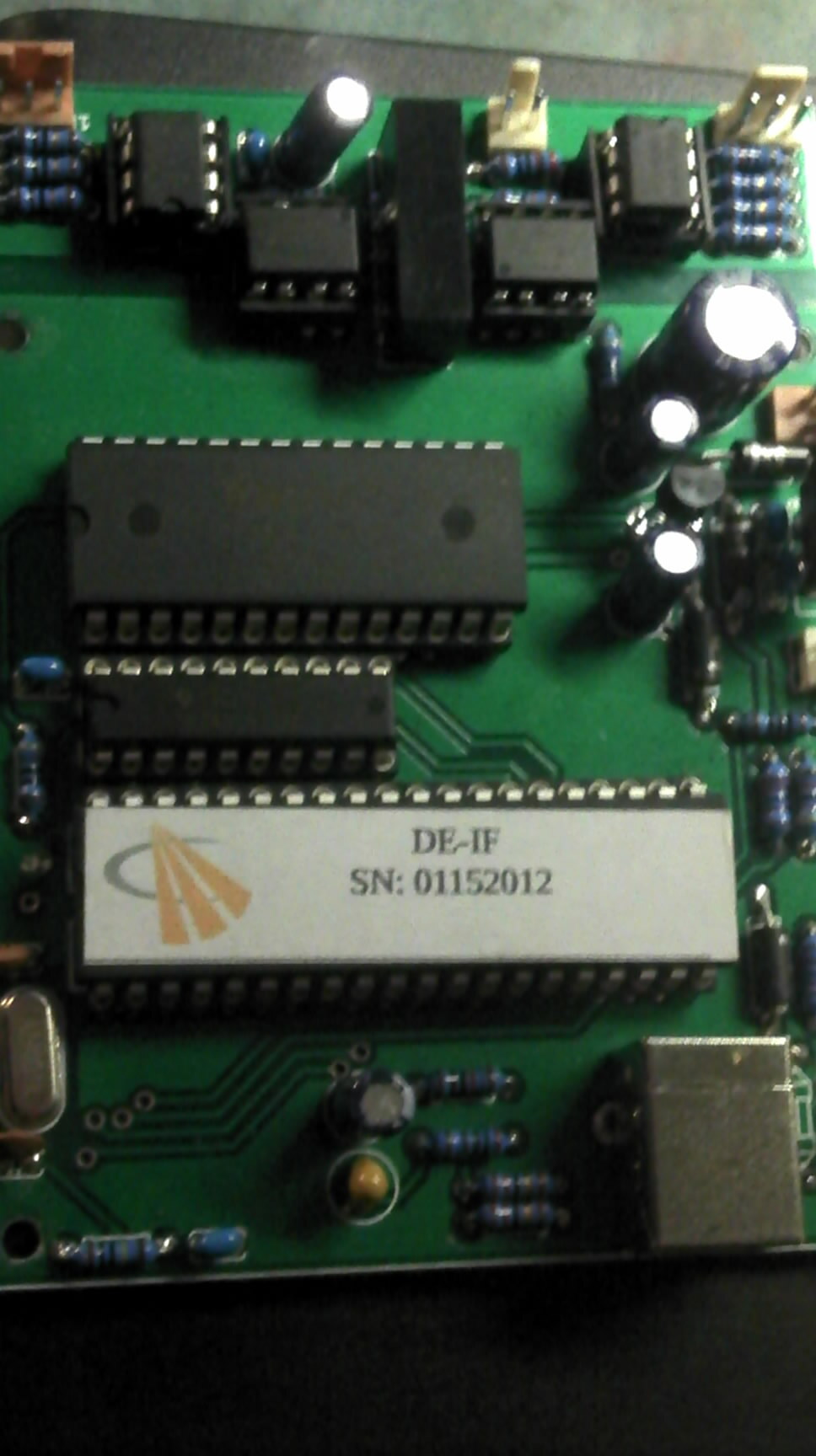

Wenn das nicht hilft, kannst du dann bitte von dem Interface scharfe Fotos machen, sowohl von der Ober-, als auch von der Unterseite. Dein Interface sollte zwar um den USBN herum keine Fehler haben, weil es sich ja korrekt am PC meldet. Trotzdem wäre es gut, wenn du auch von beiden Seiten des USBN machst. Dann können wir mal schauen, ob wir was finden.
Viele Grüße
JP

Hallo,

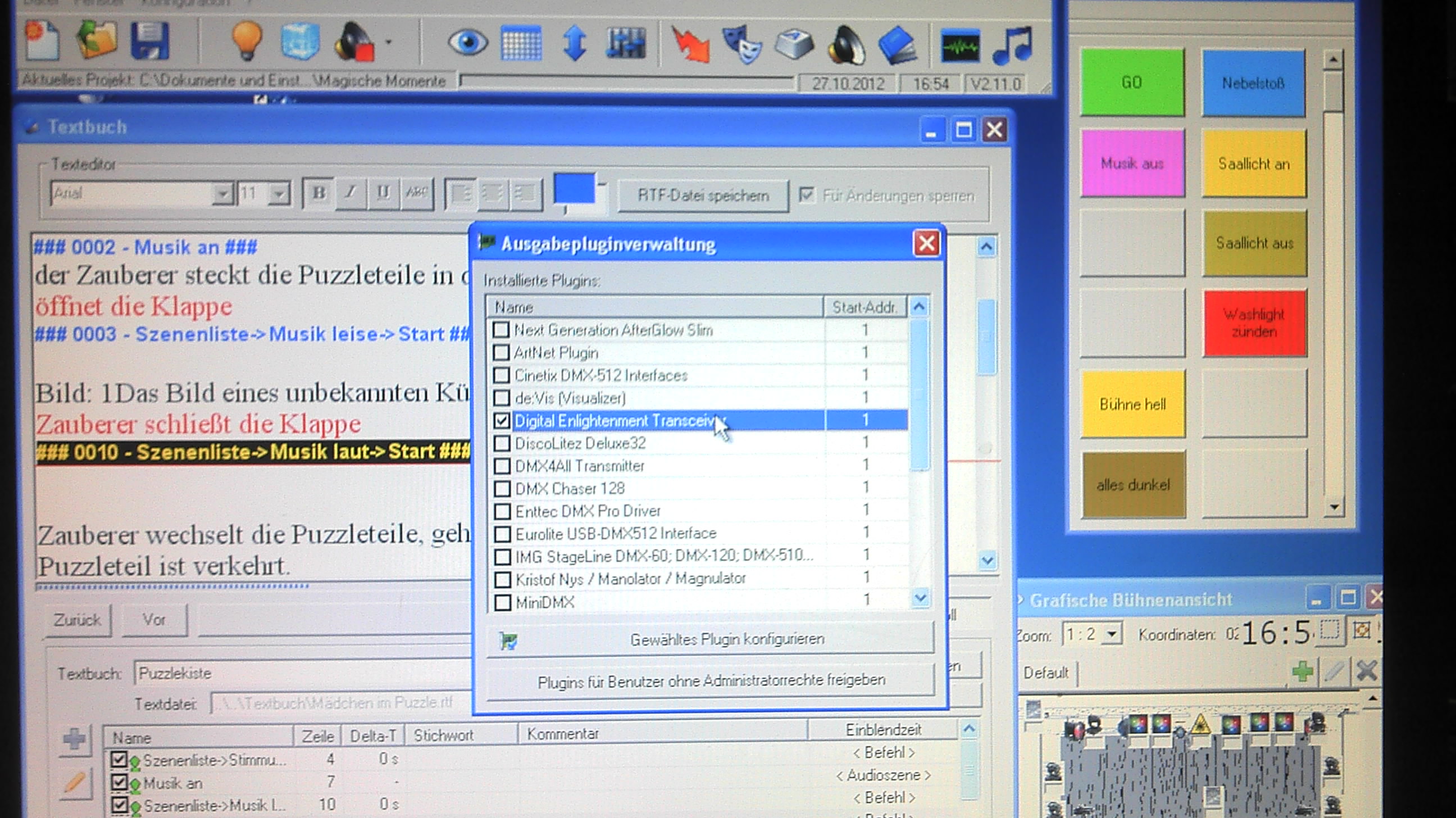

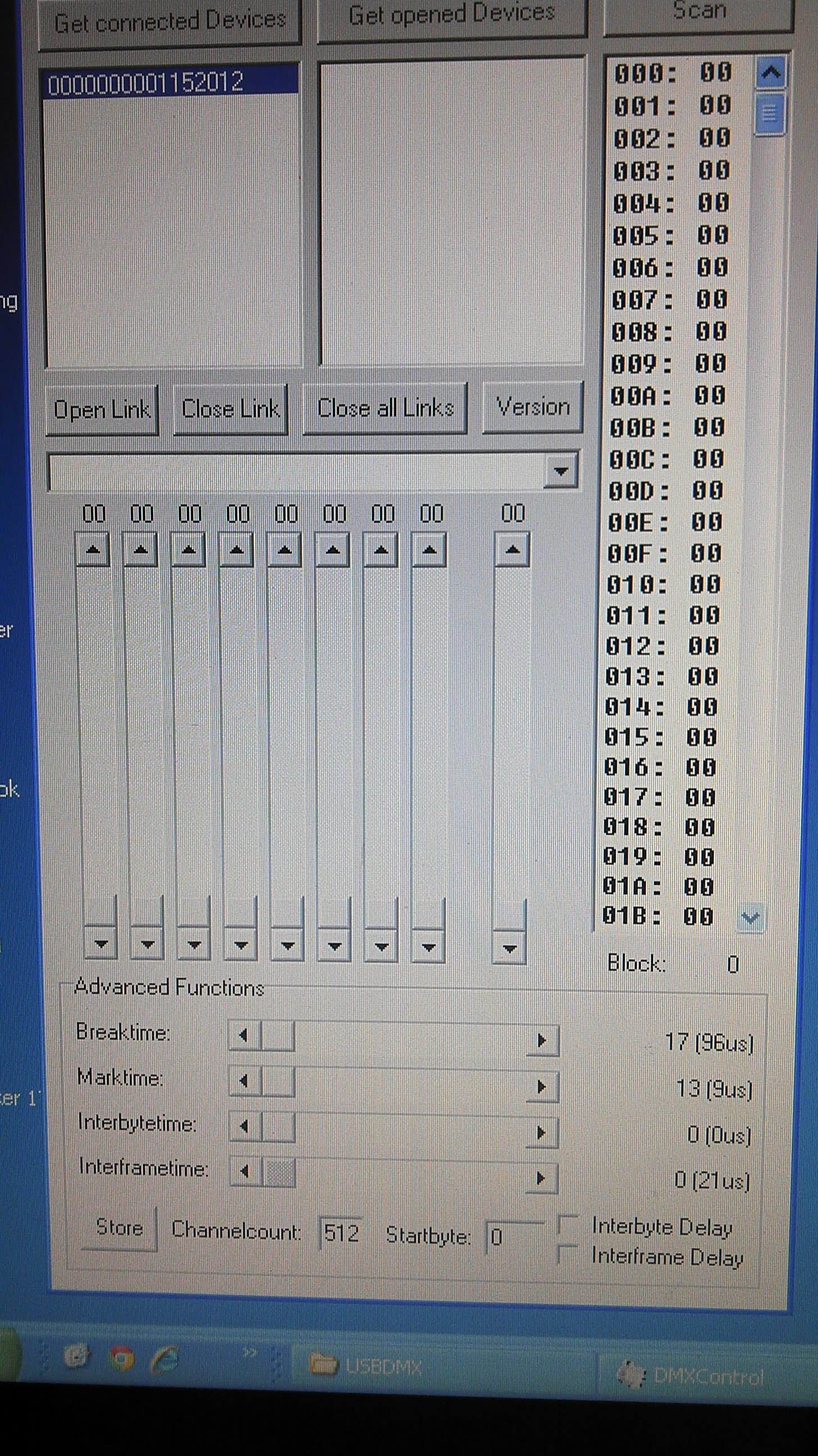

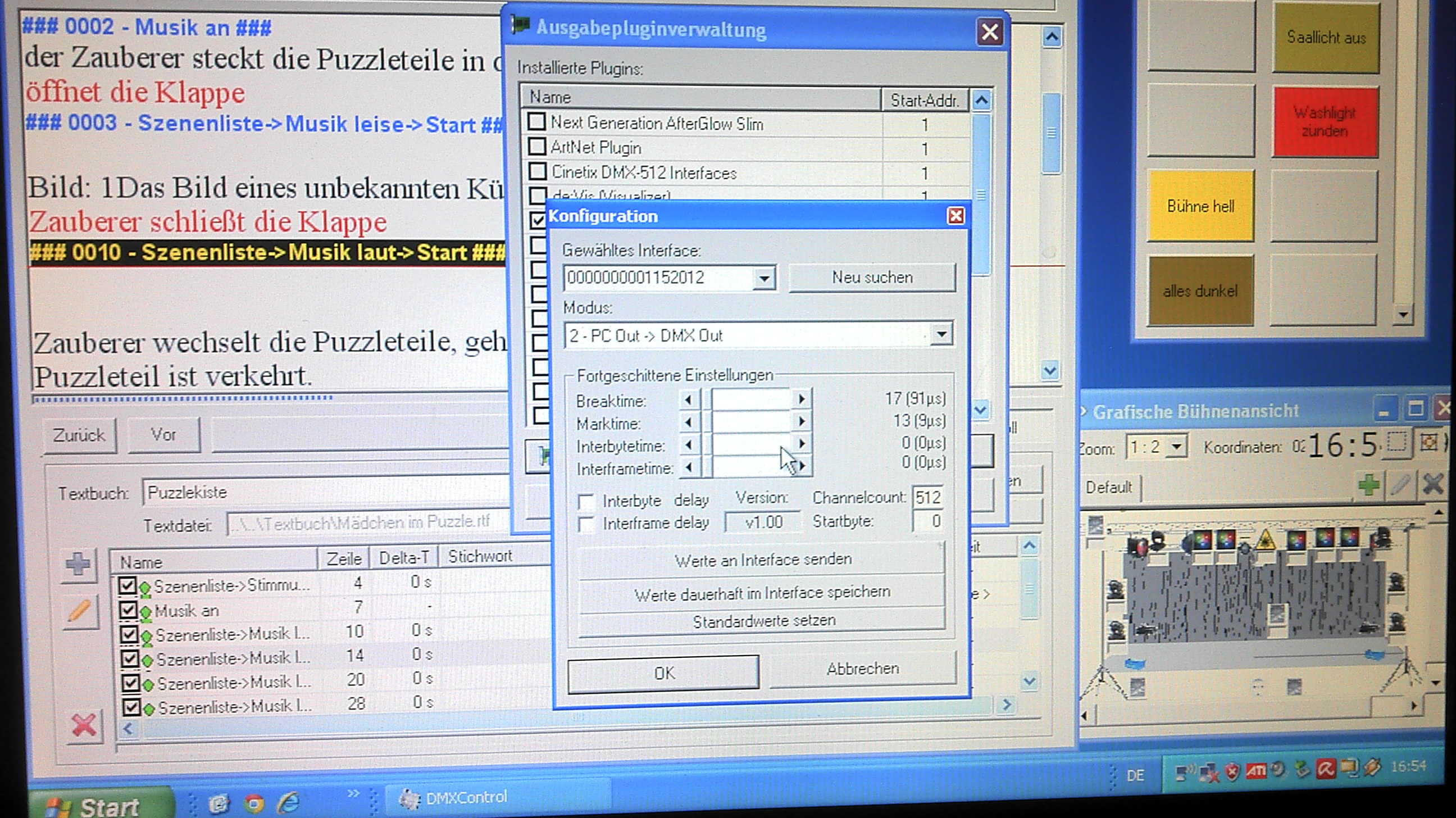

das Bild vonn der Test.exe zeigt das Interface nicht verbunden. Du musst ab diesem Zustand noch auf "Open Link" drücken. Dann muss die Seriennummer, die gerade im Feld oben links steht auch in dem mittleren Feld auftauchen. Verstelle dann die Breaktime und setze sie zurück auf 17(96ys). Nach dem klick auf Store sollten die Werte im Interface gespeichert sein.

Vielleicht hilft es, wenn du die Bilder morgen bei Tageslicht machst. Dann dürfte die Kamera sich auf das hellere Licht einstellen und die Empfindlichkeit heruntersteuern. Die Platine sollte vorallem möglichst wenig reflektieren, damit man die Lötstellen gut sehen kann. Von Oben sollte man alle Bauteile sehen. Vielleicht fällt ja jemandem ein falsch gepoltes Bauteil auf etc.
Viele Grüße
JP

Hallo,
das bei einem neu geflashten Microcontroler die Timingwerte erst mal eingestellt werden
müssen ist seit der Firmware V1.10 so. Ohne das Einstellen der Standartwerte wird zwar gesendet
aber sehr sehr langsam aktualisiert. Das habe ich und auch mehere aus dem DE-Forum auch schon gehabt.
Es war im DE Forum auch mal einer der Probleme mit dem IF hatte und sehr viel geschrieben wurde
und am schluß schrieb er, nachdem er den Abschlußwiderstand angesteckt hat lief alles.

Gruß Steff

Hallo Papion,

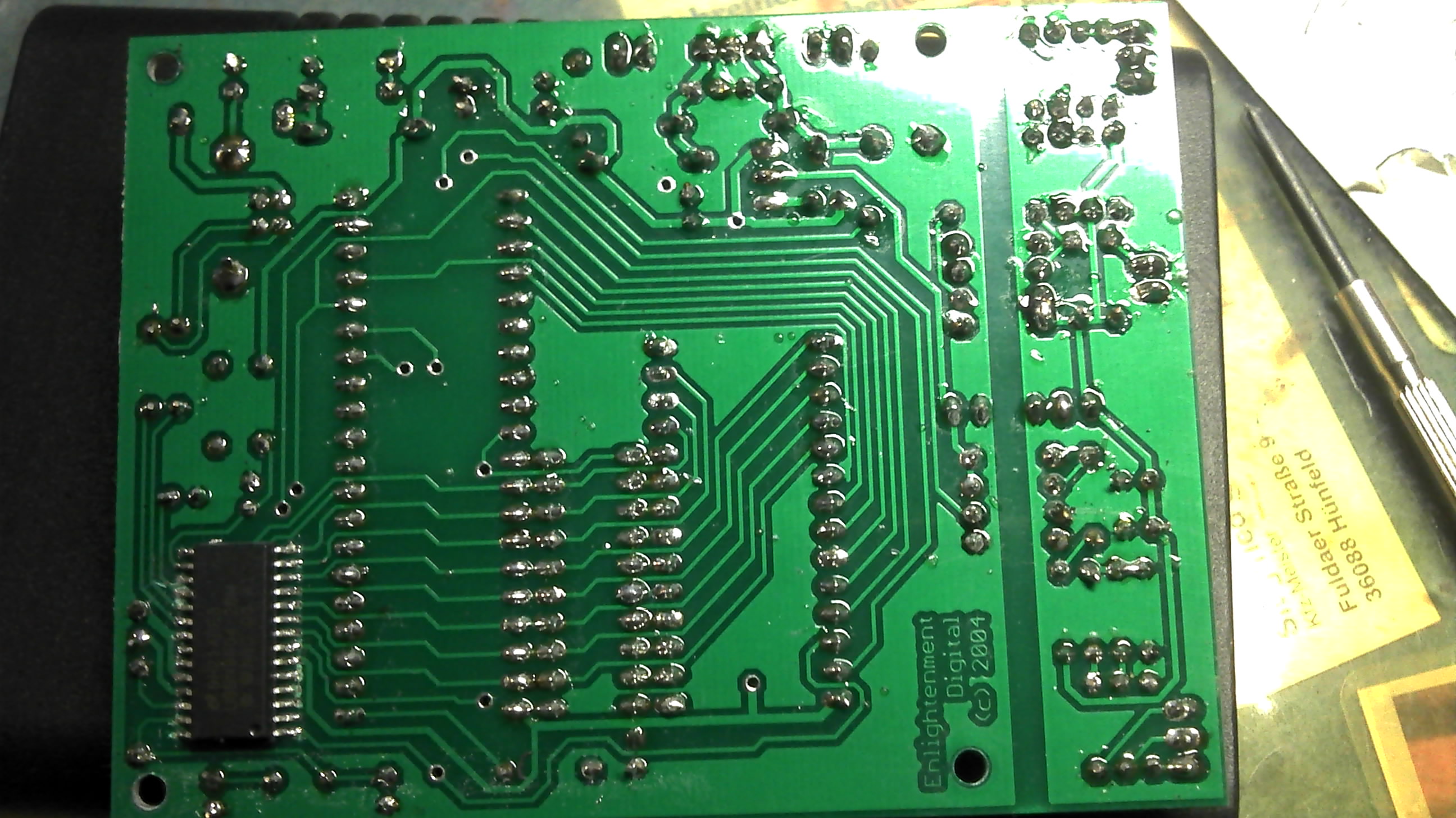

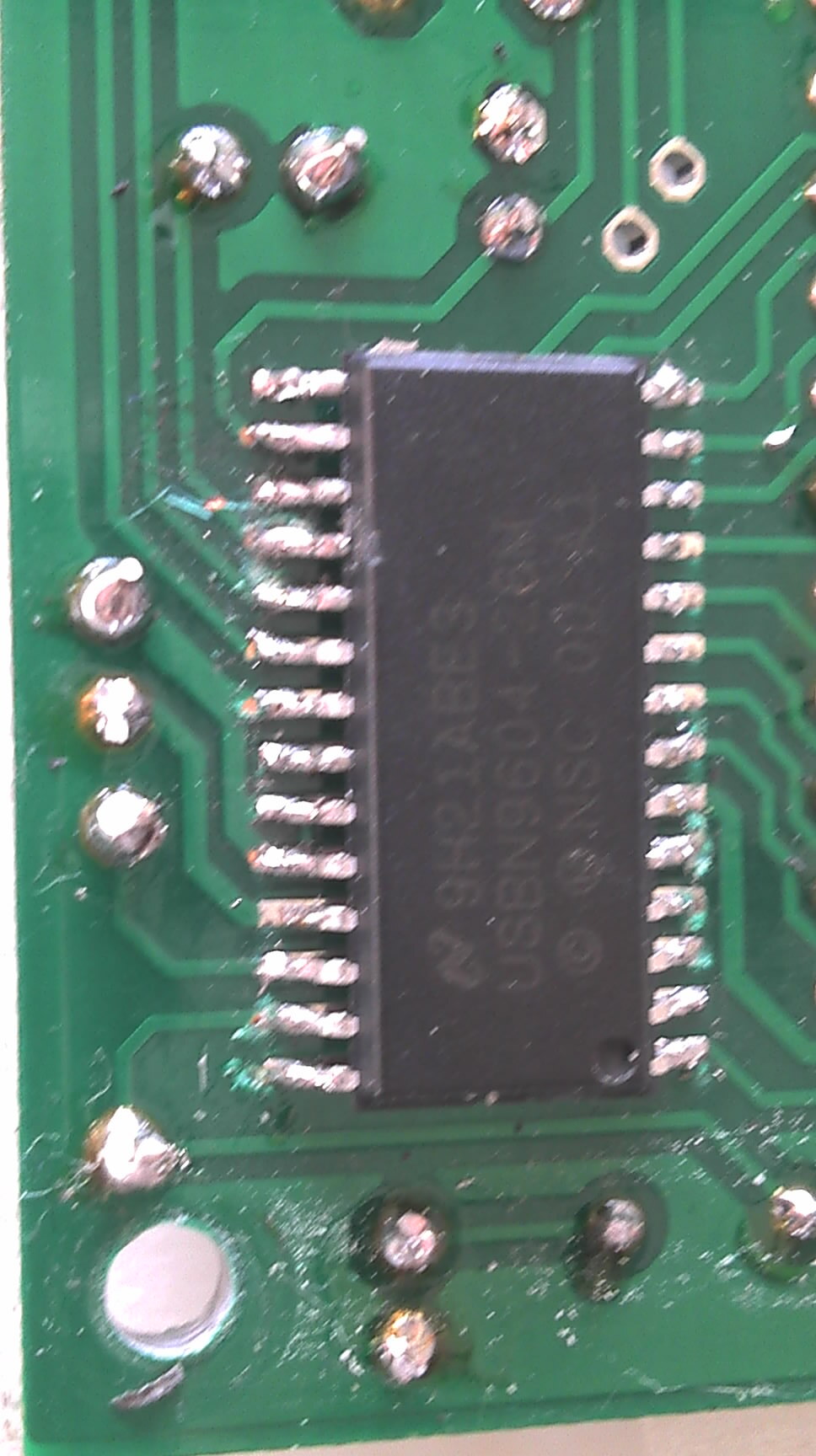

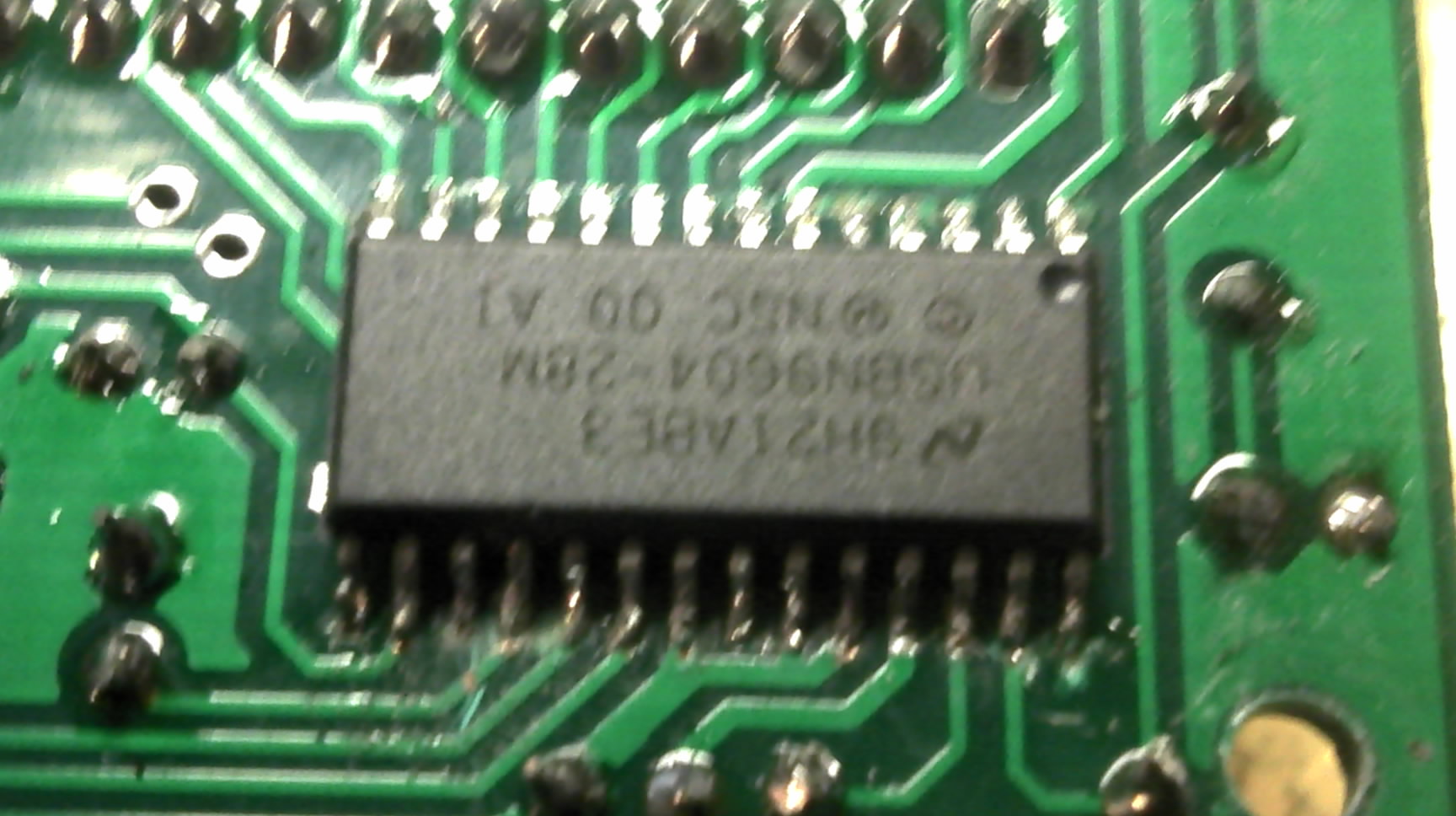

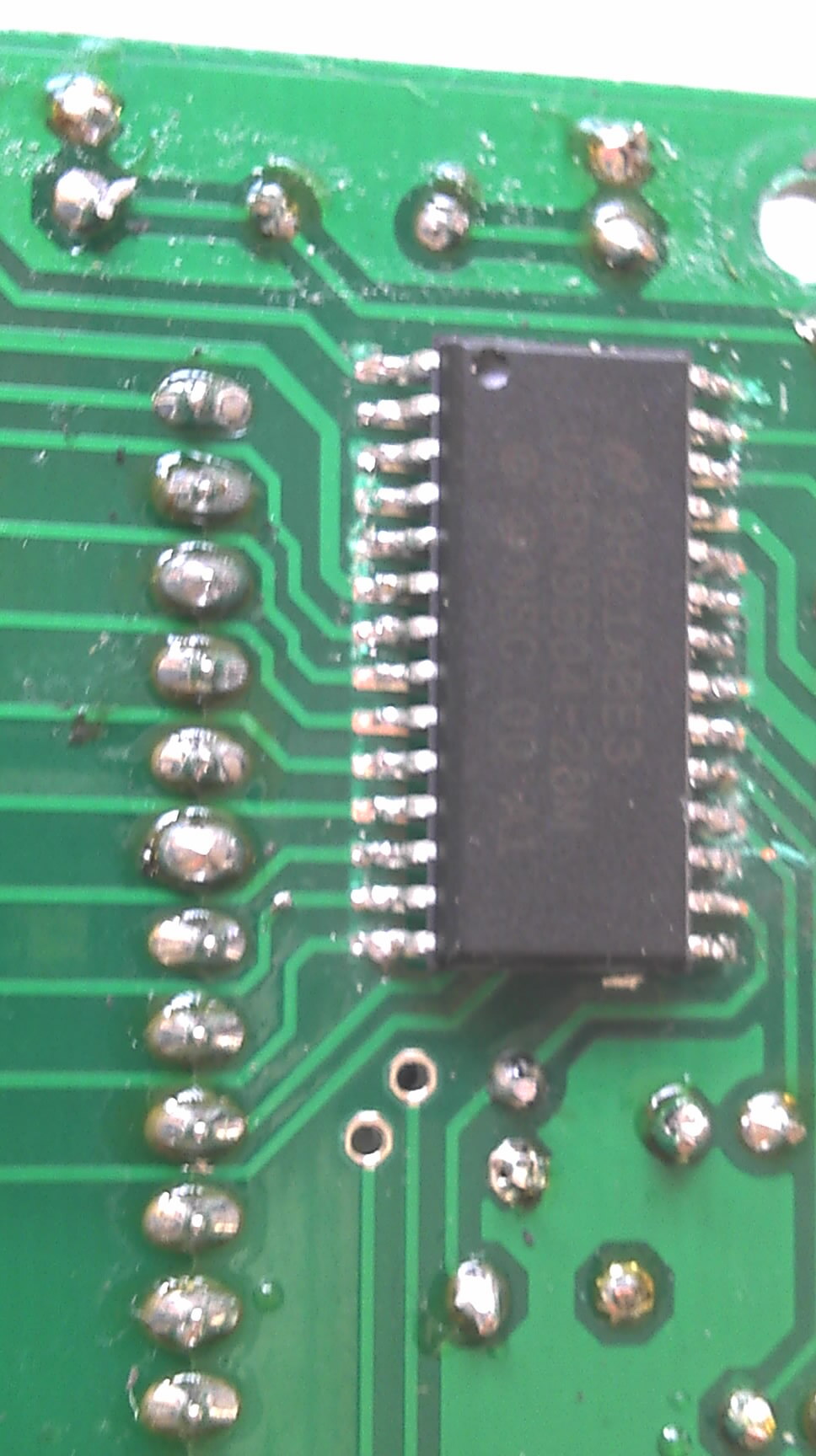

das sieht mir beim USBN schwer nach einigen kalten Lötstellen aus.

Man sieht ja sogar noch das Kupfer der Platine, wenn ich das jetzt am
Bild richtig deuten kann.

Lass noch mal jemand anderes drüber schauen, aber ich würde dir raten
die einzelnen Pins des USBN nochmal nachzulöten.

Eventuell vorher mal mit einer Lupe genau in Augenschein nehmen.

Im Zweifelsfall gibt es hier auch den einen oder anderen, der dir
das IF zum laufen bringst wenn Du es Ihm schickst, natürlich
mit Rückporto.

Gruß Uwe

P.S.
Meistens liegt das Problem beim USBN, da SMD auch für
Löter eine Herausforderung ist.

Hallo

Papion

Ich hatte mich schon letzte Woche angeboten, dein IF kostelos zu testen und zur Funktion zu bringen.

Link: DE Interface ohne Funktion

Also das Angebot gilt noch .....

Gruß Lars

Hallo Papion,
es ist schön zu hören, dass dein Interface nun endlich funktioniert.
Ohne zu wissen was Lars genau nun gemacht, war es dann vielleicht doch die besten Variante für dich, so die Probleme zu lösen.

Deine Schilderung lässt darauf schließen, dass du die HTP Mischung nicht abgeschaltest hast, es also im Zweifelsfall der höhere Wert übernommen wird. DIes kannst du in den Programmeinstellungen unter Ausgabe deaktivieren. Damit kannst du probieren, ob es schon bei dir hilft.

Ansonsten bleibt die Frage noch offen, in welchem Modus du das IF zur Zeit betreibst. 6 oder 7?
Der Modus 7 müsste nach meinem Verständis die Werte selbst noch einmal zwischen PC und Eingang mischen. Dort wird wohl der HTP benutzt, oder liege ich da jetzt falsch?

Du könntest allerdings versuchen, den Modus 6 zu nutzen und dann die DMX In Fernbedienung für dich passend zu konfigurieren und dann diese auch unter "Fenster" öffnen, aktivieren und dies kleine Fensterchen auch die gesamt Zeit offen zu lassen.

Jetzt wirst du vielleicht noch fragen, was den nun die richtige Einstellung bei der Fernbedienung ist? Dazu muss ich jetzt mal schätzen, da ich gerade weder ein Pult, noch ein IF zur Hand habe und es so nicht ausprobieren kann.

Jedoch gibt es da zwei unterschiedliche Möglichleiten:
Zum einen alle für dich zutreffenden Kanäle auf der rechten Seite 1:1 durchpatchen. Bei deaktivierter HTP Mischung müsstest du nun auch die Werte aus der Software mit deinem Pult unterschreiten können.
Zum anderen wäre es möglich mit Steuerelementen (auf der linken Seite oben und unten) alle Geräte/ Gerätekanäle einzeln zu verbinden, so dass du wirklich mit dem Pult die Geräte in der Software fernsteuerst und somit auch ein unterschreiten der Werte von z.B. Szenen möglich sein müsste.

Diese Anleitung lässt dir zwar zur Zeit noch einige Fragezeichen offen, die du durch testen und probieren lösen musst, aber vielleicht kann ja noch jemand anderes sein Wissen zu der genauen Vorgehensweise hier kundtun.

Viele Grüße
Easter Bug

Hallo,
erstmal zu den Modi des DE-Interfaces: Diese sind ja zum Glück recht gut beschrieben, was jeder einzelne Modus machen. Bei der Auswahl des richtigen Moduses kommt es darauf an, was du genau möchtest. Ich z.B. als Techniker bei Schultheateraufführungen betreibe das Interface im Modus 6. Das ist auch eigentlich so der meißt genutzte Modus, wenn du ein Pult am DMX-In hast. Dieser Modus bietet dir die meiste Flexibilität.

Aber du hast recht, du musst den DMX-In erst konfigurieren (das ist der "Nachteil" wenn man eine hohe Flexibilität hat ;)). Dazu öffnest du "Konfiguration => DMXIn-Fernbedienung...". Hier kommt es wiederum darauf an, was du möchtest. Willst du das Pult 1:1 auf den ausgang patchen, dann machst du das auf der rechten Seite im bereich Softpatch. Nun musst du so oft unten auf das grüne Plus klicken, wie viele Kanäle du 1:1 gepatcht haben möchtest. Dabei darfst du das Fenster zwischendurch nicht schließen. Du musst also in einem Stück die maximal 512 Kanäle patchen. Das ist in der 2.11 etwas umständlich gemacht. in der 2.12, die demnächst kommen wird, geht das einfacher, weil du dort den Bereich angeben kannst, zwischen dem 1:1 gepatcht werden soll.

Möchtest du nicht 1:1 patchen, sondern auf die Fader des Pultes gewisse Funktionen von DMXC legen, geht das, indem du auf der linken Seite zuerst eine Bank erstellst, dann je ein Steuerelement pro Funktion über das Plus erzeugst, oben den richtigen Kanal und Wertebereich einstellst und unten einen Befehl für jedes entsprechende Steuerelement erzeugst.

Wichtig ist nun, das du "Fenster => DMXIn-Fernsteuerung" öffnest dort DMX-In aktivierst und das Fenster offen lässt. Das ist auch ein kleines Problem in den Versionen bis V2.11. Wenn du das DMXIn-Fernsteuerungs-Fenster schließt, funktioniert der DMX-In nicht mehr. Auch das wurde in der 2.12 behoben.
Viele Grüße
JP

Hallo, da war JPK etwas schneller
ich hatte eigendlich das gleiche geschrieben.
Hier dazu noch ein paar Anmerkungen.
Bei Modus 6 hast Du den PC Out an den DMX Out IF und den DMX In IF an
den PC In geschaltet. Diesen benutze ich da man in DMXC die Fernsteuerung
und die Patchfunktion nutzen kann.
Bei Modus 7 hast Du den PC Out und DMX In IF an den DMX Out IF und den DMX In IF an
den PC In geschaltet.
Hierbei wird allles vom DMX In zusätzlich noch ohne es im PC bearbeiten zu können
zum Ausgang durchgereicht. Hat den Nachteil das die Kanäle direkt durchgereicht werden aber
den Vorteil weil sie direkt durchgereicht werden das man im Fehlerfall von DMXC mit dem
Pult weiter steuern kann. Man muß aber auch alles im Pult so konfiguriert haben das das geht.

Je nachdem was Du brauchst kannst Du Steuerelemente und Patche sinnvoll kombinieren.

Gruß Steff

Quote

Da tun sich Möglichkeiten auf!

Und die nicht zu knapp.

Hast Du dir mal das Manual zur DMXIn-Fernbedienung angesehen?

Manual DMXIn-Fernbedienung

Da wird alles beschrieben.

Gruß Uwe
