Ja, hab ich mir auch gedacht, dass da noch mehr geht, wenn man schon vorhandene, günstige Controller zerlegt!
(Vor allem wegen USB, da viele auch mit Notebooks arbeiten!)

Wenn diese Methode, wie du schon sagst für unter 100€ funktioniert und diese Ausmaße hat, würde das in der Tat eine gute, günstige Lösung sein...

Müsste nur noch Softwareseitig die vielen Kanäle unterstützt werden...
(und eventuell die paar Buttons mehr, die über 8 gehen...)

Naja, und wem die Buttons immer noch zu wenig werden kann sich ja noch nen Nummernblock besorgen... (Chip von dem verwenden und man hat 15 neue Tasten)
Muss man halt nur unter Tastaturbelegung konfigurieren...

Black

Hi!

So, nach kleineren Experimenten mit black gerade im (ürbiggebliebenen) Chat sind wir zu folgendem Ergebnis gekommen:
- Windows kann wohl mit mehr als zwei Joysticks gleichzeitig umgehen.
- DMXC kann leider derzeit nur maximal 2 Sticks ansprechen.
- Auf Ebay sind diese USB-Pads schweinegünstig.

Habe gerade mal meinen Controller (Speedlink Bullfrog) zerlegt und reingeschaut. Die Tasten (in diesem Fall 10 von 12) wären sofort einfach umzulöten. Die beiden Analogsticks sind direkt auf die Platine gelötet (und sind beim draufdrücken die restlichen beiden Tasten), aber auch hier lässt sich sicher was machen. Der Bastelaufwand hält sich hier wirklich in Grenzen, da keine Platinen erstellt oder Minilötstellen zu bewerkstelligen sind. Alles eher "grobmotorisch".

Es fehlt eigentlich nur noch an der Unterstützung von DMXC für mehr als zwei Joysticks. Und wenn möglich vier statt drei Achsen und 12 statt 8 Knöpfen.

Materialliste:
USB-Hub: 10€ (nahezu überall)
4 Gamepads: 25€ (Ebay)
10 Fader: 25€ (Conrad)
6 Drehpotis: 12€ (Conrad)
40 Knöpfe: 20€ (Reichelt)
Gehäuse: ??

In Summe etwa 92€ + Gehäuse.

Oder die "light"-Variante mit 6 Fadern und nur 16 Buttons:
2 Gamepads: 15€
6 Fader: 15€
16 Knöpfe: 10€
Gehäuse: Selbstbau aus Holz, max. ca. 10€
Macht etwa 50€ und wäre auch mit der derzeitigen Version von DMXC schon einsatzbereit.

Ist echt eine Überlegung wert. Ich glaube ich spreche hier auch für black wenn ich sage "wir bleiben dran".

Hoc

also:D

wenn dmxc bald mehere pad's unterstüzt werde ich mein midi board weg tun und mir selber eins bauen(über usb). geniale idee!!!

mfg maik

Hi!

Hab mir jetzt mal noch so ein Billigteil geholt und muss nur noch ein paar Fader irgendwo günstig auftreiben um einen Prototypen zu basteln.
Aber eins ist mir jetzt noch aufgefallen:
Es gibt dieses Gamepads tatsächlich auch Wireless (ca. 35€)!
Theoretisch lässt sich damit dann also auch eine kabellose Variante bauen. Nur so für Freaks die sonst nix zu tun haben...

Hoc

Hi!

Ah, interessant! Wie stehts denn mit der Reichweite von den Dingern? Kannst Du dazu was sagen?
Da sind wir nämlich dann wieder beim Einleuchten vor einer Veranstaltung. Ist schon klar, dass man mit WLAN und dem PDA-Tool weiter kommt, aber zumindest für kleine Bühnen ist es eventuell sogar dafür interessant.

Leider komme ich momentan nicht zum löten. Zumindest für einen Testfader liegen die Teile aber schon bei mir zuhause.

Hoc

So, neues aus der Bastelstube.

Hätte eigentlich genug anderes Zeug zu tun, aber ich konnte nimmer auf den Monitor starren, daher mal schnelle Bastelstunde eingelegt:

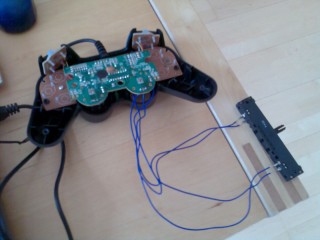

[Blocked Image: http://www.hoc-media.de/dmx/joypadfader.jpg]

Erste Erkenntnisse:
- Diese Billigteile verlangen beim Anstöpseln immer dass auch alle Potis da sind. Bloß gut, dass mein Fader ein doppelter Poti war. Die vier Kabel stammen also nur davon, dass jetzt die x- und y-Achse auf einem Fader liegen.
- Keine Ahnung ob es an der Firmware oder der fehlerhaften Kalibrierung liegt ("Bewegen sie den Joystick im Kreis"... sehr witzig bei nur einem Fader...), aber die "unteren" 2cm sind tot. Er fängt erst bei 1/3 der Länge an überhaupt zu reagieren. Der Poti ist OK. Ich tippe mal, dass die Firmware dieses Teils evtl. einen Unzulänglichkeit in den ursprünglich verbauten Billigpotis "korrigiert".
- In der Mitte hat er auch einen Bereich wo er kurz Pause macht. Wahrscheinlich gleicher Grund. Fällt aber kaum auf.
- Die Präzision wenn man den Fader loslässt ist nicht ganz so ruhig wie man sich das vorstellt. Er springt um ein paar Werte herum.

Auf jeden Fall schon mal lustig endlich einen Scheinwerfer mit einem "echten" Fader hochzuziehen... *g*

Ich bleib dran...

Hoc

Quote

Original von Hoc
- Diese Billigteile verlangen beim Anstöpseln immer dass auch alle Potis da sind.

Wie äußert sich das? Schon mal mit Brücken (bzw. Kurzschließen) versucht? Was macht er dann?

Quote

Original von Hoc
die "unteren" 2cm sind tot. Er fängt erst bei 1/3 der Länge an überhaupt zu reagieren.

Wie sieht es mit den oberen Zentimetern aus? Tritt da der selbe Zustand auf?

Quote

Original von Hoc
- In der Mitte hat er auch einen Bereich wo er kurz Pause macht.
- Die Präzision wenn man den Fader loslässt ist nicht ganz so ruhig wie man sich das vorstellt. Er springt um ein paar Werte herum.

Ich vermute mal, dass durch die Pause in der Mitte die Ruhestellung gewährleistet wird, auch wenn der Stick mal etwas minimal schief wäre... Was natürlich den anderen Bereich angeht: Macht sich das "Zappeln" stark am Scheinwerfer sichtbar? Wie stark ist das Zappeln (in DMXC als Digitalwert)?

Grüße,

Black

Hi!

Bin leider in den letzten Monaten (uff, vergeht die Zeit so schnell???) zu nichts gekommen.
Versuche mal Deine Fragen so einigermaßen zu beantworten:

Alle Potis da: Hab das Schaltbild nimmer im Kopf, aber einfach überbrücken oder halt einen 10kOhm Widerstand reinhängen wird wahrscheinlich gehen. Macht aber alles keinen Sinn, wir wollen ja so viele Fader wie möglich, warum also einen sinnlos "verbauen"?

Obere cm: Nein, oben sind es höchstens ein paar mm. Schätze wirklich das ist ein "Ausgleichen" einer Ungenauigkeit in den ursprünglich verbauten Steuersticks.

Zappeln: Wenn ich mich recht erinnere waren es halt einfach so +-2 DMX-Werte. Bei einem Dimmer wird das nicht auffallen. Ein Scannerspiegel wird sich definitv bewegen. Hatte zum Testen nur einen Dimmer dran.

Vielleicht sollte man echt mal einen nicht so billigen "normalen" Joystick versuchen. Irgendwo sollte ich noch einen rumliegen haben, aber wie schon erwähnt, ich komm momentan zu gar nix. Bin ja schon froh auf der Arbeit ab und zu mal in's Forum zu schauen. Oder so wie gerade mal ein paar Minuten an einen Sonntag abzuzweigen und mit schlechtem Gewissen wegen in dieser Zeit nicht erledigter Dinge mal schnell eine Antwort zu tippen...

Hoc

Hallo,

also wenn es euch darum geht schöne viele Fader und Knöpfe zu haben kann ich empfehlen, einfach einen SceneSetter (gibts ja von verschiedenen Marken) mit DMX-In Adapter zu verwenden. Ich hab mir auch eins bestellt mit 48 Kanälen, DMX-In Adapter lässt noch auf sich warten. Die Programme bzw. die allgemeine Programmierung von dem Ding ist recht umständlich aber die Fader sind für das Geld in Ordnung nach meine bisherigen Erkenntnissen und darum gehts ja. Kostet insgesamt so um die 310 Euro. Das klingt zwar erstmal teuer aber wären dann um die 6,40 pro Fader ... ob mans dafür selbst machen kann wage ich mal zu bezweifeln ... . Wenn man den DMX-IN Adapter selbst baut (gibts da ne Anleitung ?? ) und den Scene Setter gebraucht kauft wirds bestimmt noch billiger....

Gruß Christoph

Quote

Wenn man den DMX-IN Adapter selbst baut (gibts da ne Anleitung ?? )

Jo n Anleitung für den Eigenbau gibts, einfach das DE Interface verwenden.

Gruß Tim

Tjo, also ich habe damals noch für unser analoges Lichtpult Fader von Pollin.de geordert, für unschlagbare 50 cent das Stück. Nur so als Tip...

Ich denke ich werde mir nen "kleines" Lichtpult bauen

32 Fader o0
und max 32 Taster

Naja oder ich schau ma wie viele Fader denn wirklich reinkommen.
Hab mir jedenfalls 32 Fader und 45 Knöpfe bestellt

Mehr gibt der DMX-Multiplexer nicht her.

Kosten:
1x Platine: ca 10€
32x Fader: 8€
32x Köpfe für Fader: 1,6€
32x Taster: 16€
Bauteile für die Platine: ca 11€

Mal schaun wann wieder genug Fader da sind ... 2 sind definitiv zuwenig ...

Bei Reichelt sind die Dinger zu teuer

EDIT: gerade bei Pollin angerufen ... bekommen die 100K Fader nimmer rein ...
Haben nur noch 10K Fader ... ob die wohl auch gehen?
Vieleicht müsst man da noch nen bisschen was extra für bauen ...

Nochn EDIT: Hab mir grad nochma die Beschreibung des Mulitplexers durchgelsen und da steht mindestens 10K ... also glück gehabt

EDIT: sooo Sachen sind bestellt ... Wegen dem Gehäuse schau ich so mal, aber ich denke des wird wohl auf nen selbstgebautes hinauslaufen, da größere Gehäuse relativ teuer sind ... oder hat zufällig wer noch nen Gehäuse was nen mindestens nen Meter lang ist?

Der kleine SceneSetter mit 24 Fadern, bekommt man für um die 120€. Wenn man ihn im Wide-Modus betreibt hat man die ersten 24 DMX-Kanäle auf den Fadern, jeweils mit Flash-Taste.
Es muss also nicht unbedingt der 48er sein.

mfg Thorsten

P.S.: Netter Nebeneffeckt, man hat immer ein Spare-Pult dabei.

Geht mir ja auch nur um die Steuerung von DMXC und nicht als Standalone Pult

Und dafür ists schon echt billig. Liege gerade bei ca 50€-
Dazu würde nur noch nen bisschen Holz ausm Baumarkt und noch Farbe kommen.Dafür könnt ich denn nen Pult mit 32 Fadern und 32 Knöpfen haben oder halt mehr Knöpfe und weniger Fader.

Quote

Original von Weissbier
Mal schaun wann wieder genug Fader da sind ... 2 sind definitiv zuwenig ...

Bei Reichelt sind die Dinger zu teuer

Ich fürchte mit den Pollin-Fadern wirst du nicht glücklich werden... Ich hab die für meine MidiBox I benutzt - und nach ziemlich kurzer Zeit die ersten Aussetzer gehabt. Die Qualität taugt einfach nichts.

Stefan

Hmm mal schaun ... sind die Dinger für 25Cent des Stück ...

Falls einer kaputt geht kauf ich einfach nen neuen ... kost ja nix

Sooo heute sind endich die Sachen von Pollin gekommen.
Muss nu nur noch auf die Platine warten, die sollte Montag da sein.

Werd wohl 20 Fader reinbauen und der Rest Taster, denn hab ich immer noch 12 Fader fals welche kaputt gehen sollten

[Blocked Image: http://img217.imageshack.us/img217/6053/img0158ym0.th.jpg][Blocked Image: http://img217.imageshack.us/images/thpix.gif]

Ich denk mal, wenn ich gleich nach hause komme, liegt die Platine schon im Briefkasten ...
Aber mir ist gestern was neues in den Sinn gekommen ... bzw eine Verbesserung.
Man könnte ja auch statt Tastern kapazitive Sensoren bauen, die erkennen, wenn man z.B. mit dem Finger über ihnen ist. Das geniale dabei ist, man muss keine Kontaktfläche berühren, es kann auch ne Plesiglasscheibe dazwischen sein.

Mir schwebt da gerade nen richtig stylisches DMX-Board vor.
Eine durchsichtige Plexiglasplatte, dann in die Plesiglasscheibe eingraviert die Taster und dahinter die Sensoren. Damit man die Tasten auch sehn kann wenns dunkel ist, wird die Plexiglascheibe mit LEDs beleuchtet ....

Ne Schaltung und ne Platine hab ich für die Sensoren auch schon entworfen .. und das ganze ist noch nicht mal sooo teuer, zumindest von den Bauteilen her. Des teuerste wird wahrscheinlich die Platine/n sein.

Dann könnte man einen Mikrokontroller dahinter klemmen und denn nen kleines menü machen um auszuwählen welche Taster als Flash und welche als ein/aus dienen sollen.

Aber naja, dass ist erstmal Zukunftsmusik, da ich noch einige andere Projekte am laufen habe und die ich erst fertigstellen will.

Schade, dass das wohl mit den Dmxcontrol Fingers nix wird Ich fand die Idee toll. Werde mich dann wohl mit der DMX IN Lösung zufrieden geben müssen :O

Gruß
Peter
