Looptest erkennt das Interface aber irgendwas stimmt nicht. Brauche Hilfe!

We proudly present: The release of DMXControl 3.3.3!


On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!


  • Hallo Leute,
    Bin neu hier und habe mir nun schon das 2te USBDMX-Interface von Digital Enlightenment gebaut und komme einfach nicht weiter. Da ich mir bei der ersten selbst gefrästen Platine nicht sicher war ob der Fehler da irgendwo liegt, habe ich mir nun die Originalplatine, mit dem geflashten Atmel und dem Quarz aus dem Shop aufgebaut und trotzdem funktioniert die Sache nicht ;(
    Ich glaube auch jetzt nicht mehr das es an Platine oder Elektronik liegt, da ich beim Looptest die Seriennummer auslesen kann und das Gerät in Win7 auch eingebunden wird.
    Aber der Looptest funktioniert nicht richtig.
    Hier meine Vorgehensweise, vieleicht mache ich ja was falsch:

    Ich stecke das 12V Netzteil ein > die rote LED leuchtet.
    Dann stecke ich das USB Kabel ein > die blaue LED leuchtet > die rote LED geht aus > Win7 erkennt den Treiber wobei die blaue LED kurz flackert und dann an bleibt.
    Dann öffne ich die Test.exe > links oben ist bereits die SN eingetragen
    Als nächste habe ich 6 (PC Out->DMX Out & DMX In-> PC In) ausgewählt, das Loopkabel verbunden, auf "Open Link" geklickt und dann auf "Scan" aktiviert > die Rote LED leuchtet.

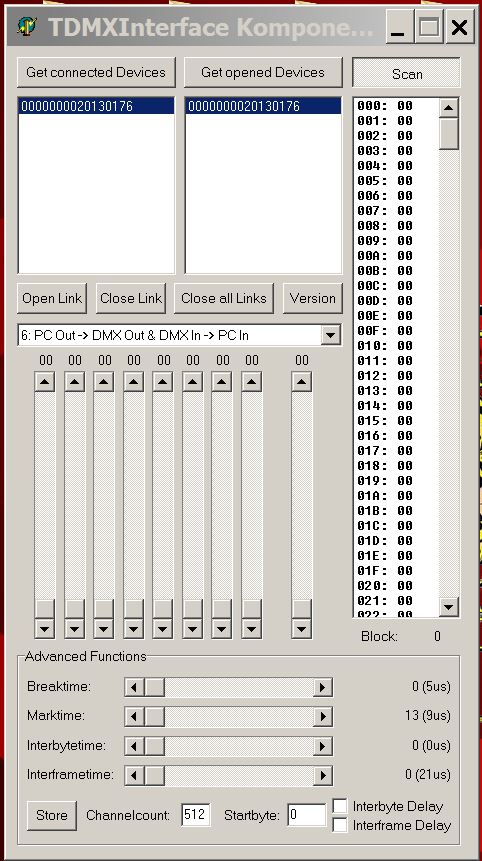

    Wenn ich nun die Regler bewege, sehe ich auch das die Blaue LED Emfpang signalisiert (Blinken), aber an den Werten unter links unter "Scan" verändert sich nichts....(siehe Anhang) ?( .
    Ich habe dann den Tip aus dem Forum befolgt und habe den Regler "Breaktime" auf 17 bewegt und wieder zurück und "Store" geklickt. Auch ohne Ergebnis.
    Dann habe ich frustriert den FreeStyler geöffnet, um zu schauen ob der das Gerät erkennt (natürlich das Loopkabel vorher entfernt). Macht er aber wie vermutet auch nicht "Error creating output thread" :argh: das hätte ich mir ja sparen können :whistling:

    Nun, ich bin am Ende mit meinen Versuchen ist hier einer der mir weiterhelfen kann?
    Grüße Andre :)

  • Hallo und herzlich willkommen im Forum,
    eigentlich sieht das ganz gut aus. Wenn du das Interface am PC anschließt, wird es "erfolgreich" erkannt, zumindest ist das genau das normale Verhalten des Interfaces. Wenn die rote LED angeht, dann sind 95% geschaft. Die einzigen zwei Orte, an denen es nun noch liegen kann sind einerseits die vier Achtbeiner. Hast du die richtigen ICs verwendendet und die beiden Typen nicht vertauscht? Sind diese richtig herum in ihrem Sockel? Der andere Ort sind die Widerstände auf dem kleinen abgetrennten Bereich. Sind diese richtig eingelötet?

    Damit wir dich da bei der Suche unterstützen können, bräuchten wir Fotos von der Platine. Kannst du bitte scharfe!!! Fotos von der Oberseite und der Unterseite der Platine machen und hier im Forum anhängen? Dann können wir uns das anschauen (viele Augen sehen oft mehr als zwei).
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Hallo,
    zu Deiner Reihenfolge.
    Netzteil brauchst Du nicht wenn Du es mit dem PC betreiben möchtest.

    Also nur PC und Interface mit der USB-Leitung verbinden.
    Blaue LED sollte nach einem Momennt flackern und dann dauer leuchten.
    Wenn im Testprogramm auf der linken Seite die Seriennummer angezeigt wird
    auf open link klicken und erst jetzt den Modus einstellen.

    Nun sollte die andere LED leuchten um anzuzeigen das der durch
    Optokoppler getrennte RS485 Teil mit Spannung versorgt wird.
    Jetzt kannst Du auf Scan klicken und den Loopbacktest durchführen.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Hallo,
    danke für den Wilkommensgruß und die schnelle Reaktion.... :)
    Also erst einmal kurz zu deiner Erklärung Steff. Danke für die richtige Reihenfolge, denn bisher war ich mir unsicher, hatte es aber auch so gemacht wie Du beschreibst. Es hat auch so reagiert wie Du sagst. Aber es änderten sich in der Tabelle rechts keine Werte (das sollte es doch eigentlich...., oder???).
    Tja, und jetzt zu den Fotos:
    Dumm gelaufen :argh: ! Nachdem ich das Gerät zum fotografieren geöffnet hatte mußte ich feststellen, das ich die Ein-u. Ausgänge besser hätte von außen beschriften sollen...., den das Loopkabel war falsch eingesteckt.... :argh::D
    Nun ich habe daraufhin das Kabel richtig nochmal den Test gestartet. Jetzt ist zumindest etwas zum Testprogramm zurückgekommen.
    Allerdings hat sich beim bewegen der Regler nur die Anzeige "Block 0" auf "Block 15" unter der Tabelle geändert (FreeStyle meldet auch den gleichen Fehler wie schon erklärt.
    Dabei habe ich gleich noch eine Frage. Als ich den Regler "Breaktime" beim ersten Versuch, auf 17 gestellt hatte und dann wieder auf 0 und anschließend auf Store geganngen bin, hatte sich das Gerät des öffteren aufgehangen (jetzt nicht mehr). Den Wert von 17, bleibt aber unverändert bestehen. Ich habe den Eindruck, als ob ich den Wert Null nicht wirklich zurückschreiben konnte.... ?(
    Ist das richtig oder was kann ich da machen?
    Ich habe dann die Fotos gemacht, bin aber unzufrieden wegen der von Lötfett verschmutzten Oberfläche. Deshalb habe ich sie nach den Fotos mit einer elektrichen Zahnbürste und Alkohol geschubbt (ja wirklich, das Zeug wird nach dem Löten richtig hart).
    Weil ich jetzt selber einene fehlerhafte Lötstelle gefunden habe, gehe ich gleich mal in die Werkstat und löte sie nach. Danach mache ich gleich nochmal ein Foto.

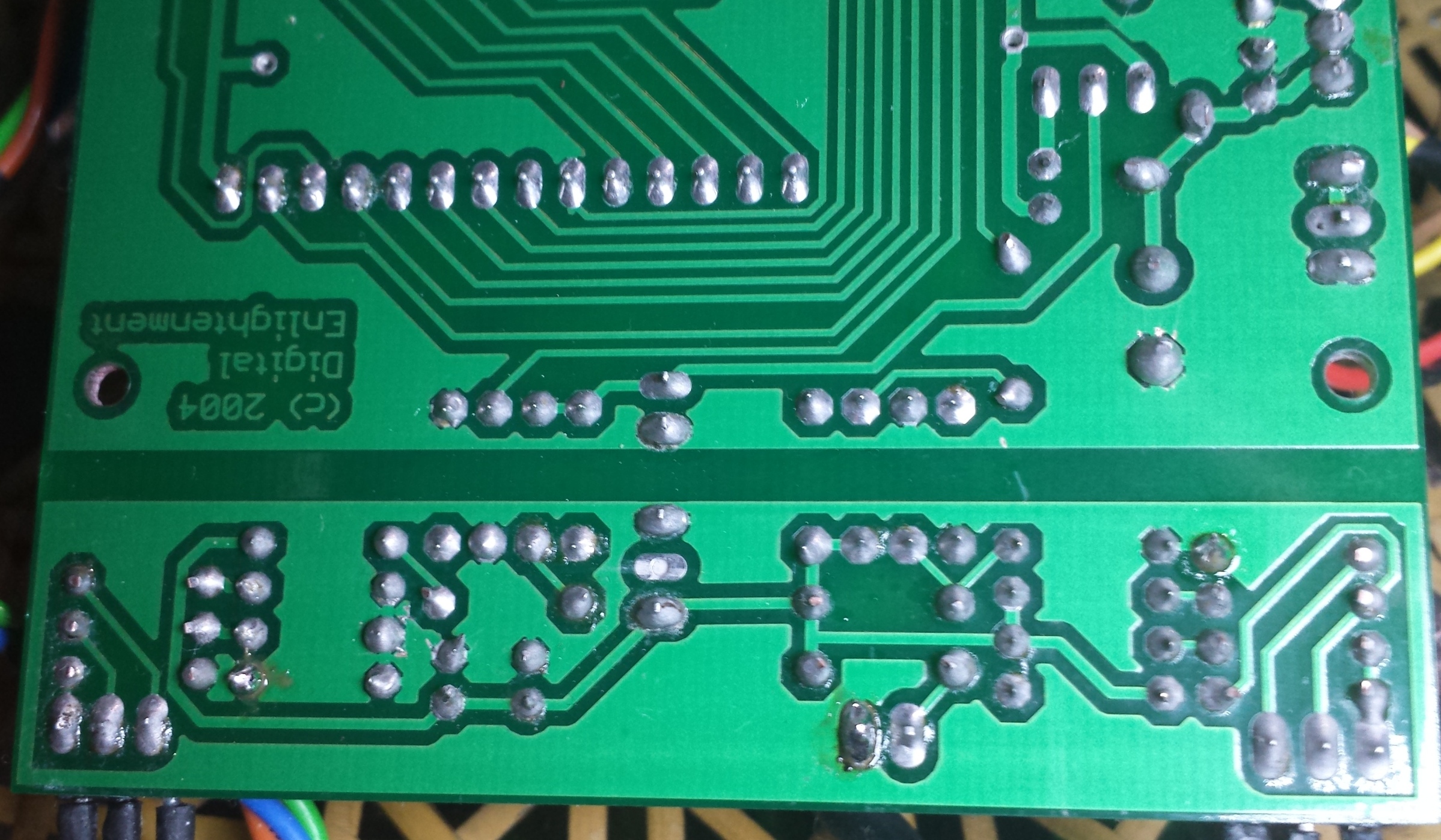

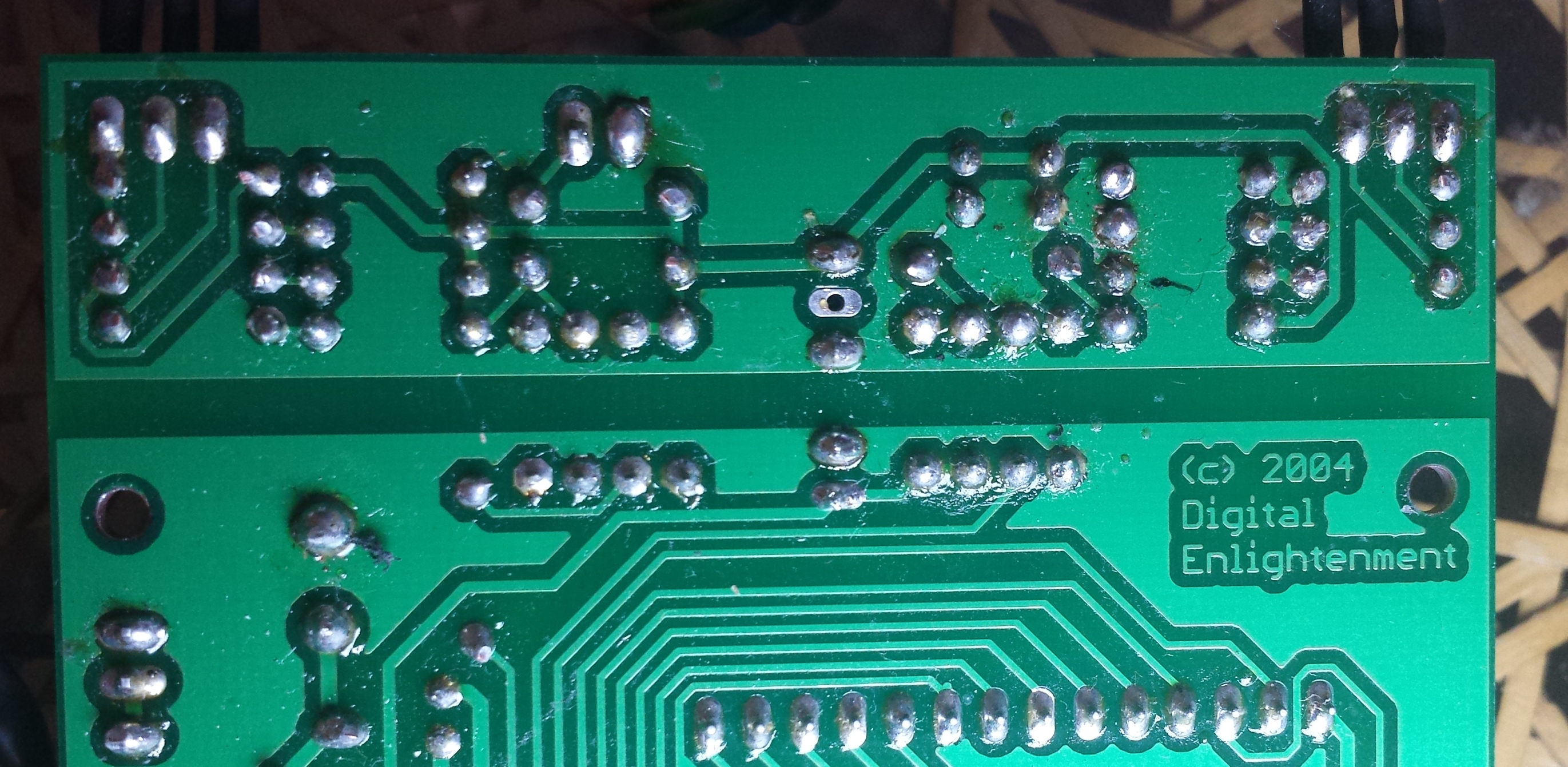

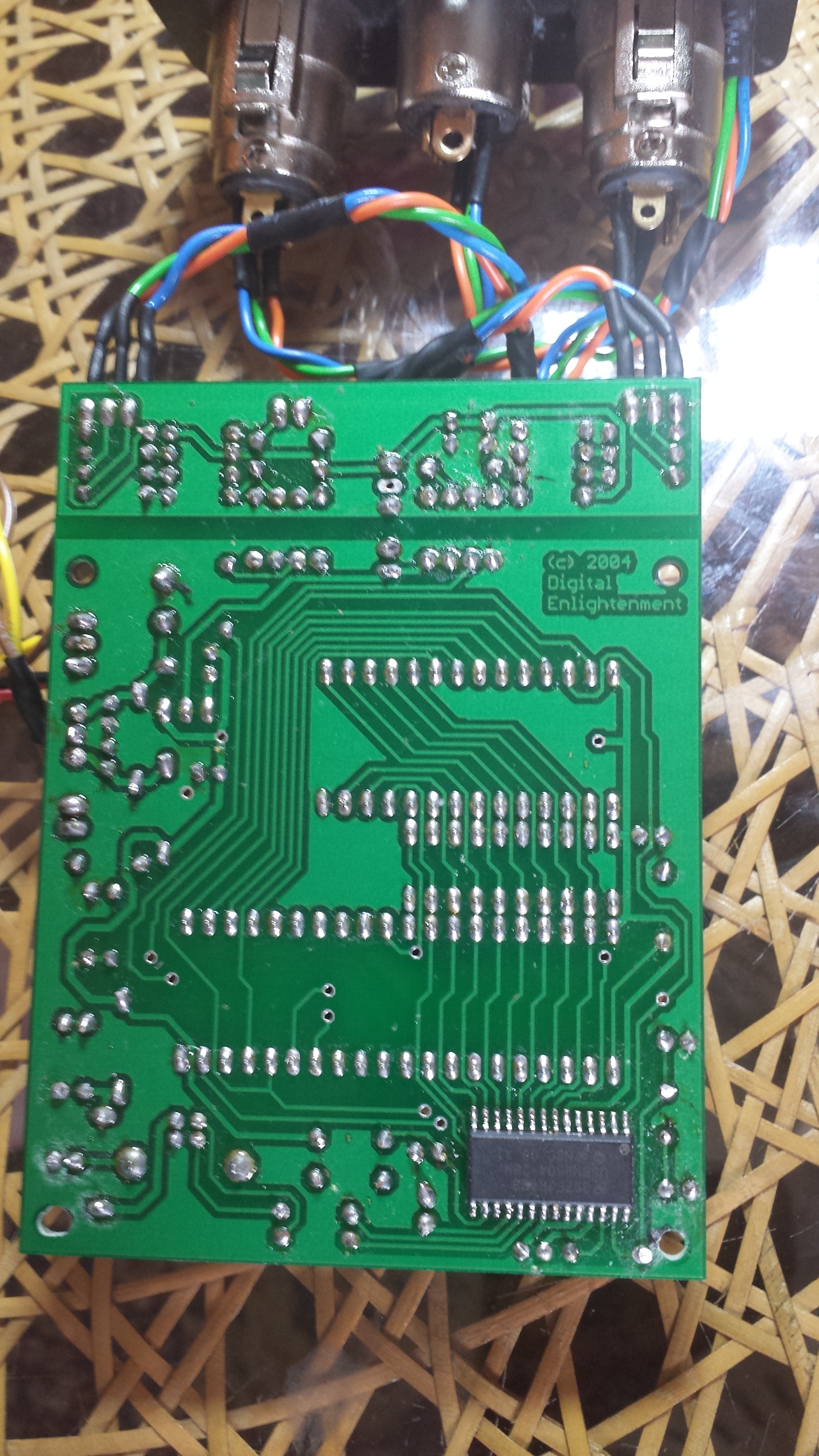

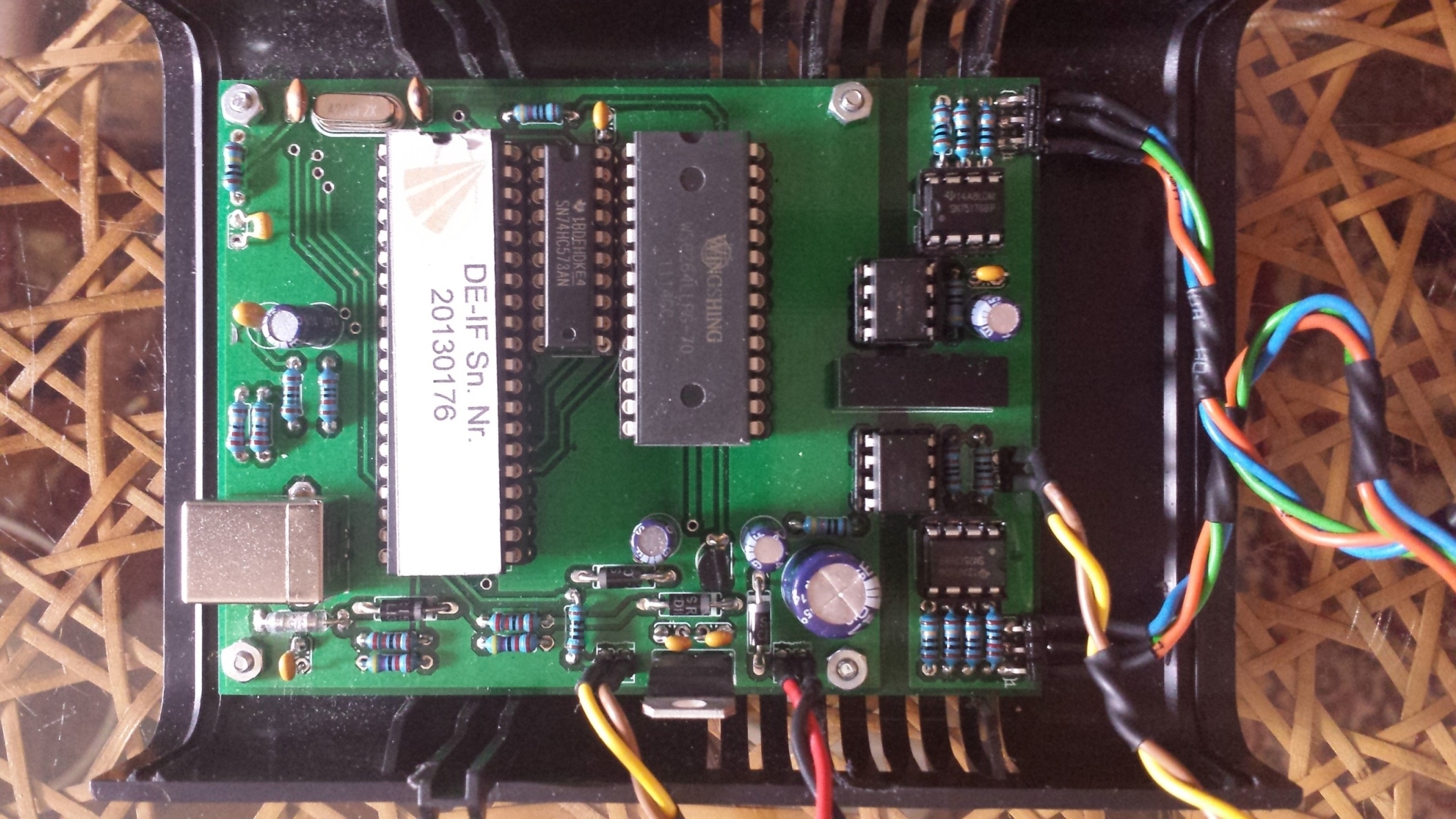

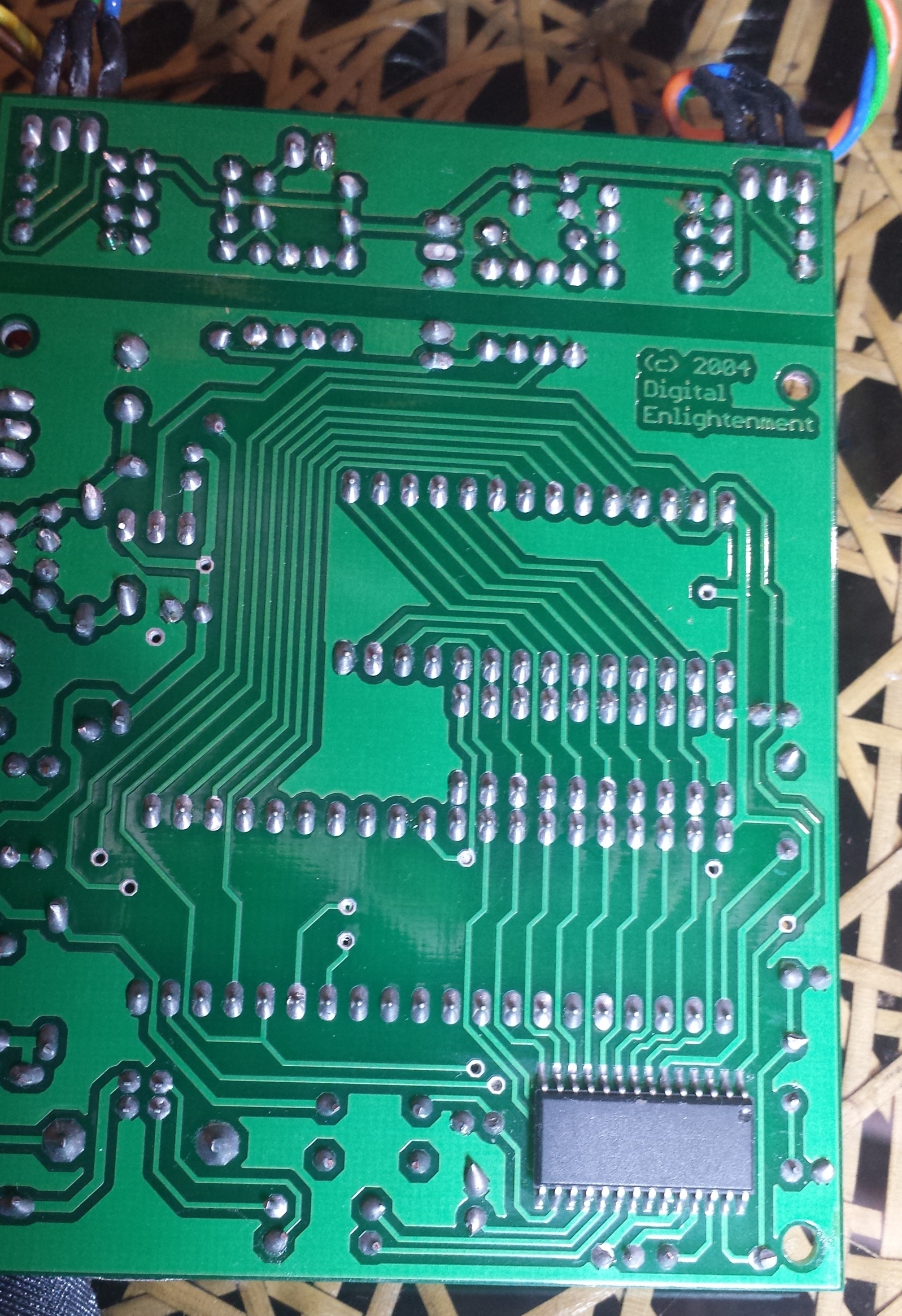

    Jetzt erst mal Die von vor der Reinigung (sory, aber vieleicht reicht die Qualität ja für eine erste Meinung ;)
    Also dann bis gleich...., ich geh löten.... ;)
    Gruß Andre

  • Also,
    meine Meinung als Elektroniker: Bis auf das Flussmittel, was da noch drauf pappt, sehen die Lötstellen beim überfliegen der Bilder doch eigentlich ganz gut aus, soweit man das erkennen kann. Auch der USBN sieht sauber verlötet aus (der Bildschärfe entsprechend) !
    Da hab ich schon wesentlich schlimmere Lötarbeiten gesehen. Und ich meine nicht das "rumgepappe" von manchen Voll-Laien !

  • Hallo,
    Beim speichern der Timings:
    Wert andern speichern (Store), Wert wieder zurück ändern und wieder speichern.

    Auf Deinen Bildern sind sie Anschlüsse der Buchse und Stecker nicht zu sehen.
    Eventuell ist da noch was falsch.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Hallo und danke für das Kompliment... :) Bin erst seit kurzem "Hobbyelektroniker".... :D:whistling: , naja, da fehlt die Routine halt.... ;)
    So, also die Lötarbeiten habe ich an 3 Stellen erneuert und durchgemessen. Das müste also jetzt gut sein. Und wie ihr sehen könnt, bewegt sich jetzt auch was in der Liste.
    Das Abspeichern der "Breaktime" klapt jedoch wie beschrieben nicht! Habe es genauso gemacht wie ihr gesagt habt.... ?(
    Die Einstellung "17" bleibt nach dem öffnen immer wieder auf 17
    Die USB-Anschlüße habe ich nochmals überprüft:
    1<->3
    2<->2
    3<->1
    an beiden Buchsen.

    Also ich weiß nicht weiter.... ;(

    Grüße Andre :)

  • Hallo,
    Breaktime 17 ist auch korrekt. Dies ist so erforderlich. 0 darfst du dort auch nicht speichern. Klick mal auf "Standardwerte wiederherstellen" und dann auf speichern und probiers dann nochmal.
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Auch wichtig zu wissen: Die gespeicherten Werte aus dem Interface können nicht ausgelesen werden, weswegen das Testprogramm immer mit den gleichen Default-Werten startet, egal was du vorher im Interface gespeichert hast!
    Im letzten Screenshot sieht eigentlich alles gut aus.

    Stefan

  • Hallo,
    in dem Test-Tool was ich habe (aus dem original Projektordner. TDMXInterface), giebt es kein Zurücksetzen auf Standardwerte....
    Aber wenn die Breaktime korekt ist, hat sich das ja eh erledigt..., oder???
    Dann noch eine Frage: Kann es sein das Windows für das Interface eine andere DLL einsetzt als "usbdmx.dll"?
    Ich habe nach der DLL in Windows gesucht und nichts gefunden ?( ...außer "usbdmxfs.dll" und "usbdmxsi.dll" und die sind von 2005.

    Grüße Andre

    "Volt, Watt, Ampere, Ohm,
    ohne dich gäb's keinen Strom!"

    Quelle: Guru Guru / aus "Der Elektrolurch"

  • Hallo,
    Das sieht ja schon gut aus.
    Die Werte aus von den ersten 8 Reglern sind unter Scan
    genau so zu sehen.
    Ich hab das Programm länger nicht verwendet.
    Wenn Du die ersten Regler alle auf 0 ziehst und dann
    den 9 ten regler hochziehst sollten alle Kanäle den
    Wert von diesem annehmen.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Hallo,
    Also ich denke das etwas mit dem Timings nicht stimmt.
    Nachdem ich den Scan eingeschaltet habe und den rechten Regler bewege, tut sich ab und zu etwas, oder auch nicht... ?(
    jetzt habe ich mal die Breaktime von 17 auf 16 gestellt (speichern geht immer noch nicht) und der Regler rechts funktioniert wie zu erwarten wäre. Auch die Blöcke verändern sich. Vorher sprang es an irgend einer Stelle einfach auf Block 15 und zuckte nur zwichendurch mal, wenn ich den Regler schnell bewegte.
    Nachdem ich jetzt den Break-Regler einen wert zurückgestellt habe, zeigt der erste Regler beim Hochziehen in der List an, das sich der Wert in der ersten Zeile logisch erhöht. Und beim rechten Regler genau das Gleiche, nur eben für alle Werte gleich (so soll das doch auch eigentlich sein!?)

    Also ich denke das der Fehler jetzt doch recht eingegrenzt ist....., oder...? Was kann das sein....??? (verzweiflung..... ;( )

    Gruß Andre

    "Volt, Watt, Ampere, Ohm,
    ohne dich gäb's keinen Strom!"

    Quelle: Guru Guru / aus "Der Elektrolurch"

  • Hallo,
    was Du noch testen kannst wäre unten in den Timings bei jedem
    der Einstellungen (Breaktime, Martime, Interframe und Interbyte Time)
    Werte um einen erhöhen, Speichern und alle Werte wieder zurückstellen und
    wieder speichern.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Hallo liebe Gemeinde,
    Nachdem sich die Zahlenkolonnen in der Liste des Testprogramms ordentlich verhalten, habe ich FreeStyler erneut getestet. FreeStyler erkennt das Gerät nicht (warum auch immer...). Also habe ich mir DMXControl instaliert und es da versucht.
    Juchu...., es funktioniert....!
    Einige Kanäle springen zwar noch, aber ich hatte diese Nacht keinen Abschlußwiederstand am Ende der DMX Line. Deshalb also hier an dieser Stelle erst einmal ein liebes Dankeschön an alle hier die mir hier geholfen haben :)
    Da ich mich jetzt erst einmal mit dem DMXControl anfreunden muß, werde ich meine Fragen diesbezüglich im anderen Forum stellen.
    Jedenfalls Danke erst einmal und einen schönen Tag.
    Grüße Andre :thumbup:

    "Volt, Watt, Ampere, Ohm,
    ohne dich gäb's keinen Strom!"

    Quelle: Guru Guru / aus "Der Elektrolurch"
