Looptest erkennt das Interface aber irgendwas stimmt nicht. Brauche Hilfe!

Hallo Leute,
Bin neu hier und habe mir nun schon das 2te USBDMX-Interface von Digital Enlightenment gebaut und komme einfach nicht weiter. Da ich mir bei der ersten selbst gefrästen Platine nicht sicher war ob der Fehler da irgendwo liegt, habe ich mir nun die Originalplatine, mit dem geflashten Atmel und dem Quarz aus dem Shop aufgebaut und trotzdem funktioniert die Sache nicht
Ich glaube auch jetzt nicht mehr das es an Platine oder Elektronik liegt, da ich beim Looptest die Seriennummer auslesen kann und das Gerät in Win7 auch eingebunden wird.
Aber der Looptest funktioniert nicht richtig.
Hier meine Vorgehensweise, vieleicht mache ich ja was falsch:

Ich stecke das 12V Netzteil ein > die rote LED leuchtet.
Dann stecke ich das USB Kabel ein > die blaue LED leuchtet > die rote LED geht aus > Win7 erkennt den Treiber wobei die blaue LED kurz flackert und dann an bleibt.
Dann öffne ich die Test.exe > links oben ist bereits die SN eingetragen
Als nächste habe ich 6 (PC Out->DMX Out & DMX In-> PC In) ausgewählt, das Loopkabel verbunden, auf "Open Link" geklickt und dann auf "Scan" aktiviert > die Rote LED leuchtet.
Wenn ich nun die Regler bewege, sehe ich auch das die Blaue LED Emfpang signalisiert (Blinken), aber an den Werten unter links unter "Scan" verändert sich nichts....(siehe Anhang) .
Ich habe dann den Tip aus dem Forum befolgt und habe den Regler "Breaktime" auf 17 bewegt und wieder zurück und "Store" geklickt. Auch ohne Ergebnis.
Dann habe ich frustriert den FreeStyler geöffnet, um zu schauen ob der das Gerät erkennt (natürlich das Loopkabel vorher entfernt). Macht er aber wie vermutet auch nicht "Error creating output thread" das hätte ich mir ja sparen können

Nun, ich bin am Ende mit meinen Versuchen ist hier einer der mir weiterhelfen kann?
Grüße Andre

Hallo,
danke für den Wilkommensgruß und die schnelle Reaktion....
Also erst einmal kurz zu deiner Erklärung Steff. Danke für die richtige Reihenfolge, denn bisher war ich mir unsicher, hatte es aber auch so gemacht wie Du beschreibst. Es hat auch so reagiert wie Du sagst. Aber es änderten sich in der Tabelle rechts keine Werte (das sollte es doch eigentlich...., oder???).
Tja, und jetzt zu den Fotos:

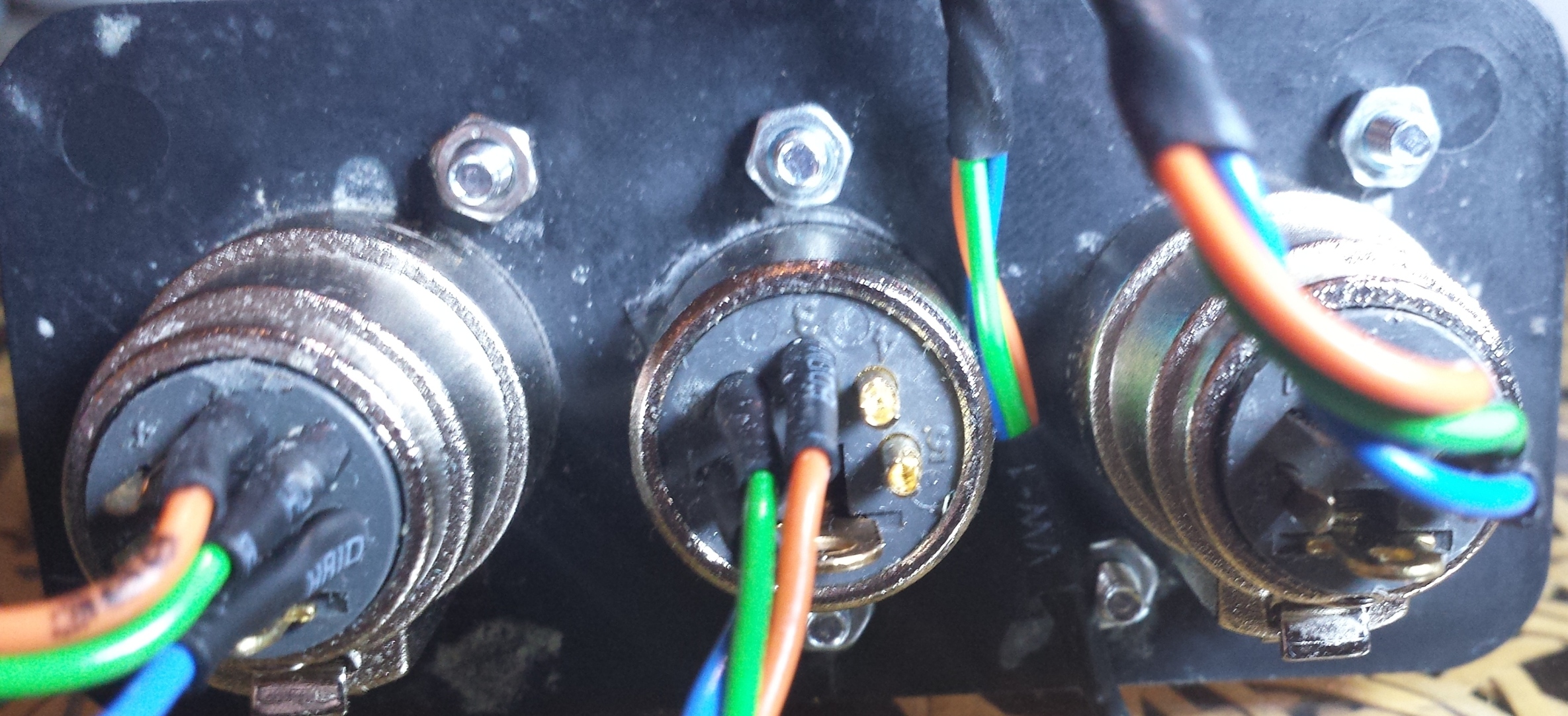

Dumm gelaufen ! Nachdem ich das Gerät zum fotografieren geöffnet hatte mußte ich feststellen, das ich die Ein-u. Ausgänge besser hätte von außen beschriften sollen...., den das Loopkabel war falsch eingesteckt....
Nun ich habe daraufhin das Kabel richtig nochmal den Test gestartet. Jetzt ist zumindest etwas zum Testprogramm zurückgekommen.
Allerdings hat sich beim bewegen der Regler nur die Anzeige "Block 0" auf "Block 15" unter der Tabelle geändert (FreeStyle meldet auch den gleichen Fehler wie schon erklärt.
Dabei habe ich gleich noch eine Frage. Als ich den Regler "Breaktime" beim ersten Versuch, auf 17 gestellt hatte und dann wieder auf 0 und anschließend auf Store geganngen bin, hatte sich das Gerät des öffteren aufgehangen (jetzt nicht mehr). Den Wert von 17, bleibt aber unverändert bestehen. Ich habe den Eindruck, als ob ich den Wert Null nicht wirklich zurückschreiben konnte....
Ist das richtig oder was kann ich da machen?

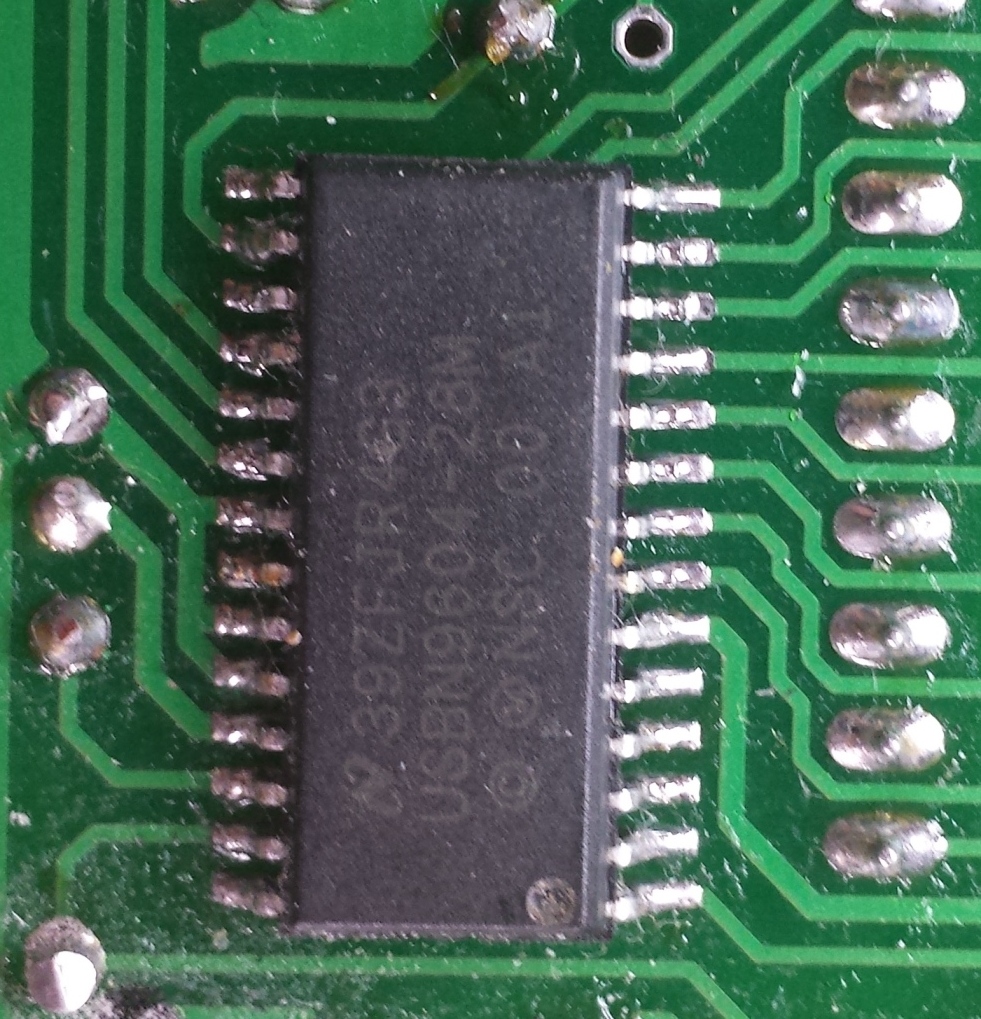

Ich habe dann die Fotos gemacht, bin aber unzufrieden wegen der von Lötfett verschmutzten Oberfläche. Deshalb habe ich sie nach den Fotos mit einer elektrichen Zahnbürste und Alkohol geschubbt (ja wirklich, das Zeug wird nach dem Löten richtig hart).
Weil ich jetzt selber einene fehlerhafte Lötstelle gefunden habe, gehe ich gleich mal in die Werkstat und löte sie nach. Danach mache ich gleich nochmal ein Foto.
Jetzt erst mal Die von vor der Reinigung (sory, aber vieleicht reicht die Qualität ja für eine erste Meinung
Also dann bis gleich...., ich geh löten....
Gruß Andre

Hallo und danke für das Kompliment... Bin erst seit kurzem "Hobbyelektroniker".... , naja, da fehlt die Routine halt....

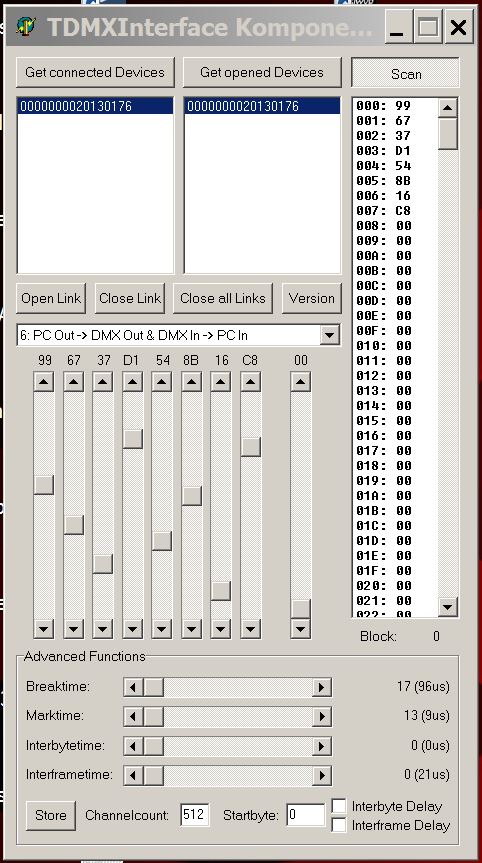

So, also die Lötarbeiten habe ich an 3 Stellen erneuert und durchgemessen. Das müste also jetzt gut sein. Und wie ihr sehen könnt, bewegt sich jetzt auch was in der Liste.
Das Abspeichern der "Breaktime" klapt jedoch wie beschrieben nicht! Habe es genauso gemacht wie ihr gesagt habt....
Die Einstellung "17" bleibt nach dem öffnen immer wieder auf 17
Die USB-Anschlüße habe ich nochmals überprüft:
1<->3
2<->2
3<->1
an beiden Buchsen.

Also ich weiß nicht weiter....

Grüße Andre

Hallo,
in dem Test-Tool was ich habe (aus dem original Projektordner. TDMXInterface), giebt es kein Zurücksetzen auf Standardwerte....
Aber wenn die Breaktime korekt ist, hat sich das ja eh erledigt..., oder???
Dann noch eine Frage: Kann es sein das Windows für das Interface eine andere DLL einsetzt als "usbdmx.dll"?
Ich habe nach der DLL in Windows gesucht und nichts gefunden ...außer "usbdmxfs.dll" und "usbdmxsi.dll" und die sind von 2005.

Grüße Andre

Hallo,
Also ich denke das etwas mit dem Timings nicht stimmt.
Nachdem ich den Scan eingeschaltet habe und den rechten Regler bewege, tut sich ab und zu etwas, oder auch nicht...
jetzt habe ich mal die Breaktime von 17 auf 16 gestellt (speichern geht immer noch nicht) und der Regler rechts funktioniert wie zu erwarten wäre. Auch die Blöcke verändern sich. Vorher sprang es an irgend einer Stelle einfach auf Block 15 und zuckte nur zwichendurch mal, wenn ich den Regler schnell bewegte.
Nachdem ich jetzt den Break-Regler einen wert zurückgestellt habe, zeigt der erste Regler beim Hochziehen in der List an, das sich der Wert in der ersten Zeile logisch erhöht. Und beim rechten Regler genau das Gleiche, nur eben für alle Werte gleich (so soll das doch auch eigentlich sein!?)

Also ich denke das der Fehler jetzt doch recht eingegrenzt ist....., oder...? Was kann das sein....??? (verzweiflung..... )

Gruß Andre

Hallo liebe Gemeinde,
Nachdem sich die Zahlenkolonnen in der Liste des Testprogramms ordentlich verhalten, habe ich FreeStyler erneut getestet. FreeStyler erkennt das Gerät nicht (warum auch immer...). Also habe ich mir DMXControl instaliert und es da versucht.
Juchu...., es funktioniert....!
Einige Kanäle springen zwar noch, aber ich hatte diese Nacht keinen Abschlußwiederstand am Ende der DMX Line. Deshalb also hier an dieser Stelle erst einmal ein liebes Dankeschön an alle hier die mir hier geholfen haben
Da ich mich jetzt erst einmal mit dem DMXControl anfreunden muß, werde ich meine Fragen diesbezüglich im anderen Forum stellen.
Jedenfalls Danke erst einmal und einen schönen Tag.
Grüße Andre
