Hallo,

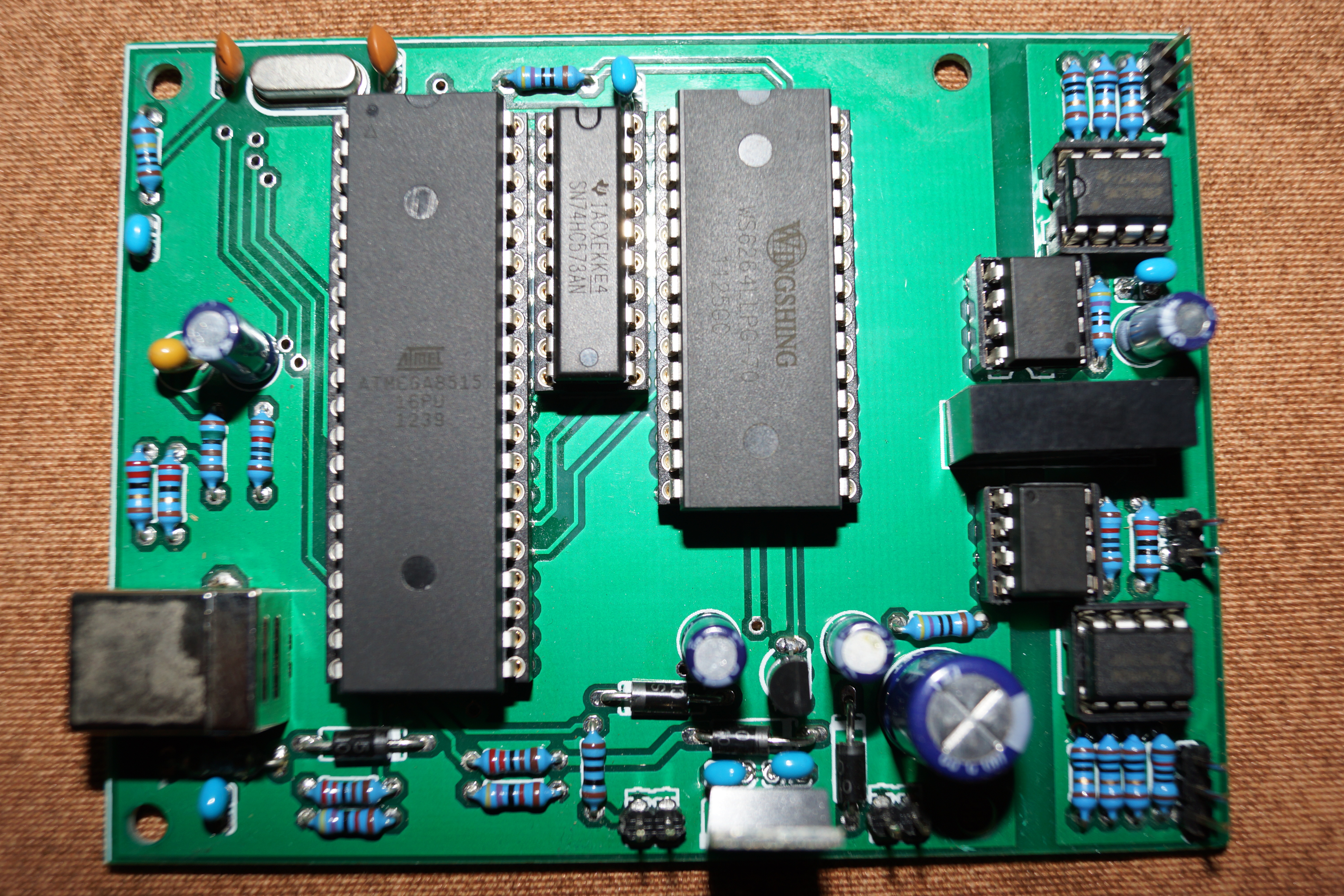

habe das DE Interface gebaut. Der PC erkennt es auch als solches und die LED's leuchten auch so wie sie sollen aber es sendet kein DMX Signal (auch nicht im Loopback Test). Hatte von euch jemand das selbe Problem?
DE Inteface wird erkannt sendet aber nicht
-
- DE Interface
-
black.head -
July 12, 2014 at 3:39 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
Hallo,
wie hast du die XLR Stecker bzw Buchse angeschlossen? Eventuell sind die verpolt!?Tim
-
Hallo,
welchen Modus verwendest du ?
Du mußt einen verwenden bei dem minestens PC-Out zu DMX Out steht.Gruß Steff
-
Hallo,
Optokoppler richtig rum drin ?
Gruß Steff
-
Hallo
Optokoppler richtig rum drin ?
sieht auf dem Bild richtig aus.
Danke für die schnellen Antworten!
Verwende Modus 6 Dmx in PC in und PC out Dmx out.
Habe die Pins Platine 1 2 3 - > XLR 3 2 1 angeschlossen und die Brücke hab ich auch schon direkt an der Platine gemacht, mit dem gleichen Ergebnis.
Ich meine trotzdem das die Belegung falsch ist. Meiner Meinung nach ist diePlatine <--> XLR
1 <-B-> 2
2 <-A-> 3
3 <-GND->1Tim
-
Hallo,
wenn ich das mit meinem Interface vergleiche wäre das:
Platine XLR
1 / 3
2 / 2
3 / 1Gruß Steff
-
Hallo,
die Leds sollten bei einem Modus > 0 beide leuchten.
Die USB LED sollte blinken wenn geänderte Daten vom PC zum Interface
gesendet werden.Das was Du gelötet hast sieht nach dem was ich so erkennen konnte
ganz gut aus. Sonst konnte ich auch keine Fehler erkennen.
Vielleicht schauen ja noch mehr drüber und finden noch was.Zum testen eventuell 75176 vom Input zum Output tauschen und umgekehrt.
Das gleiche mit den Optokopplern probieren.Gruß Steff
-
Hallo,
Hallo,
im Modus 0 Leichtet nur die USB LED die DMX LED Leuchtet nicht. Habe noch einmal nachgemessen und so wie es aussieht kommt am Transistor T1 kein Signal vom Mikrocontroller. Kann man den durch einen Standarttyp ersetzen oder muss es ein BC369 sein?, von diesem Typ habe ich keinen da.
Gruß Tilman
die USB LED leuchtet sobald es am USB-Port steckt. Die DMX-LED Leuchtet sobald der Modus nicht gleich 0 ist. Außerdem blinkt die USB-LED sobald das interface Daten vom PC empfängt. Im Modus 0 wird der Transistor NICHT angesteuert.
Tim
-
Hallo,
ist de Modus größer 0 wird der Transistor angesteuert.
Der DC / DC Wandler bekommt Spannung und die DMX-LED
leuchtet. Sollte das der Fall sein bekommt der DMX-Teil der
Platine schon mal Spannung.Gruß Steff
-
Hallo,
also ich habe jetzt auch keine Fehler gesehen und das mit dem guten Löteindruck kann ich bestätigen. Du mönntest aber mal noch versuchen, die Timings noch einmal im Interface zu speichern. Manchmal werden die nicht richtig übernommen. Gehe dazu einfach auf die Interfacekonfiguration des DE-Interfaces und ändere dort einen Wert (z.B. die Breaktime) ein kleinwenig. Danach stellst du diese wieder auf den vorherigen Wert und speicherst die Werte dauerhaft im Interface. Vielleicht hilft das ja.
Viele Grüße
JP -
Hallo,
Danke für den Tip, Spannung am DMX Teiil steht jetzt an. Habe einen der beiden SN75716 durch einen neuen ersetzt jetzt bekomme ich auch ein Signal am Ausgang.
Schön das du es zum laufen gebracht hast
Tim
-
Hallo,
toll das Dir geholfen werden konnte.
Gruß Steff
-
