keine Funktion, Usb Ic wird warm

@ hifi

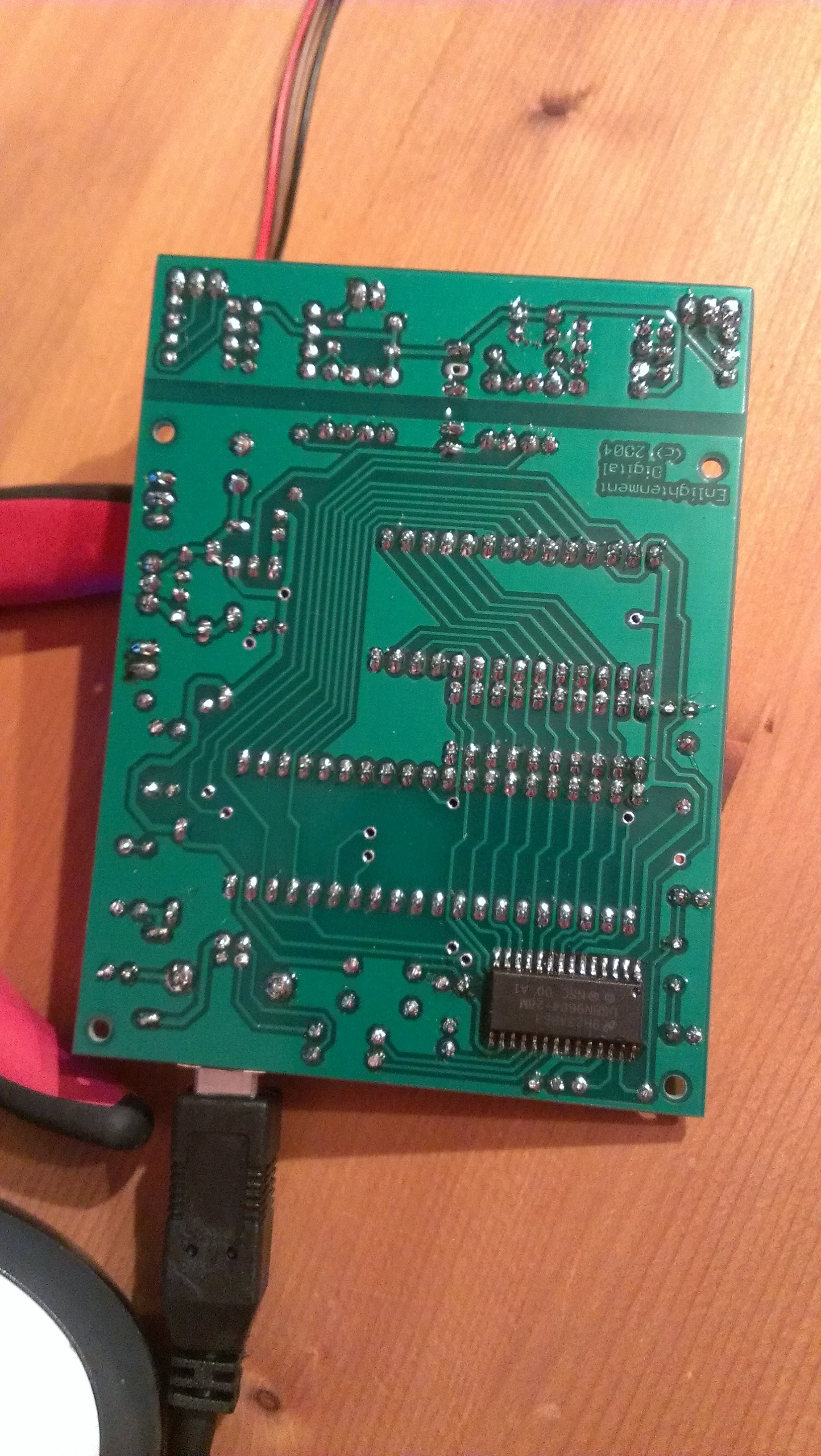

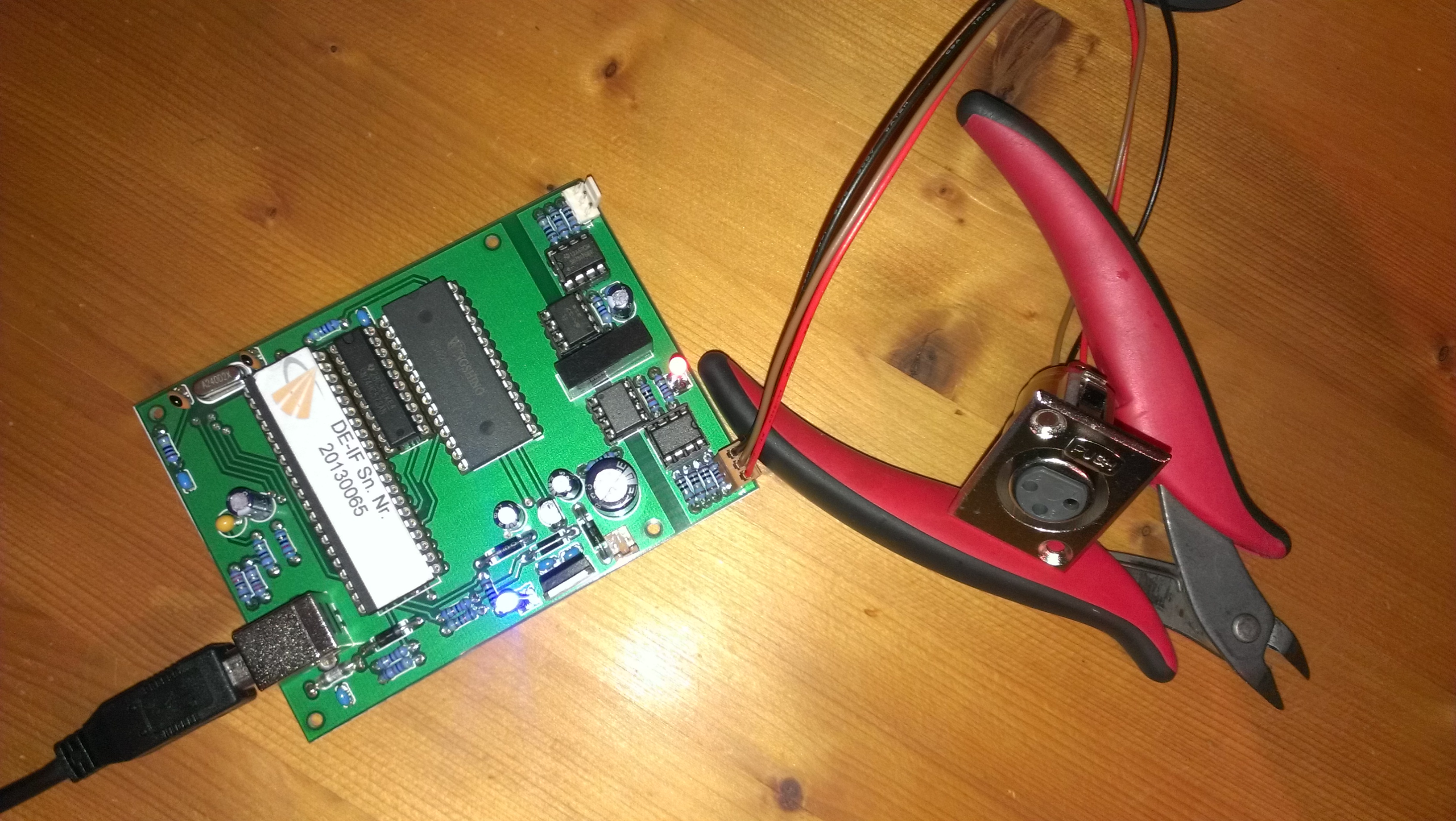

mach mal bitte wieder nen Foto von der kpl. aufgebauten Platine mit DMX-Buchsen dran etc.....

DANKE
mfg maik

Hallo,

Quote from hifi

Die blaue Led leuchtet beim Anschlißen an den Pc und die rote kommt dazu, wenn man DMXC startet. Wenn man Kanäle ändert, flackert die blaue Led. Ich sehe da den Fehler noch nicht so ganz.

Das was Du hier beschreibst ist eigendlich genau so wie es sein sollte.
Aber Deine LED Bar zeigt an das Kein DMX da ist ?
Ich hab über Deine Bilder mal drübergeschaut und konnte so jetzt nichts finden.
Vielleich findet ein anderer noch was.
Hast Du noch andere Geräte mit den Du das testen kannst ?
Hast Du das mit dem Timing mal getestet ?

Gruß Steff

Hallo,
das mit den Timings meinte ich zwar auch das mal mit einem Oziloskop
zu kontrollieren aber eigendlich wäre es mal ganz gut mit dem Testprogramm
die Timings einfach mal zu setzen wie von mir vorher beschrieben.

Quote from steff

alle einmal verstellen übertragen und alle wieder zurücksetzen
und wieder übertragen.

Gruß Steff

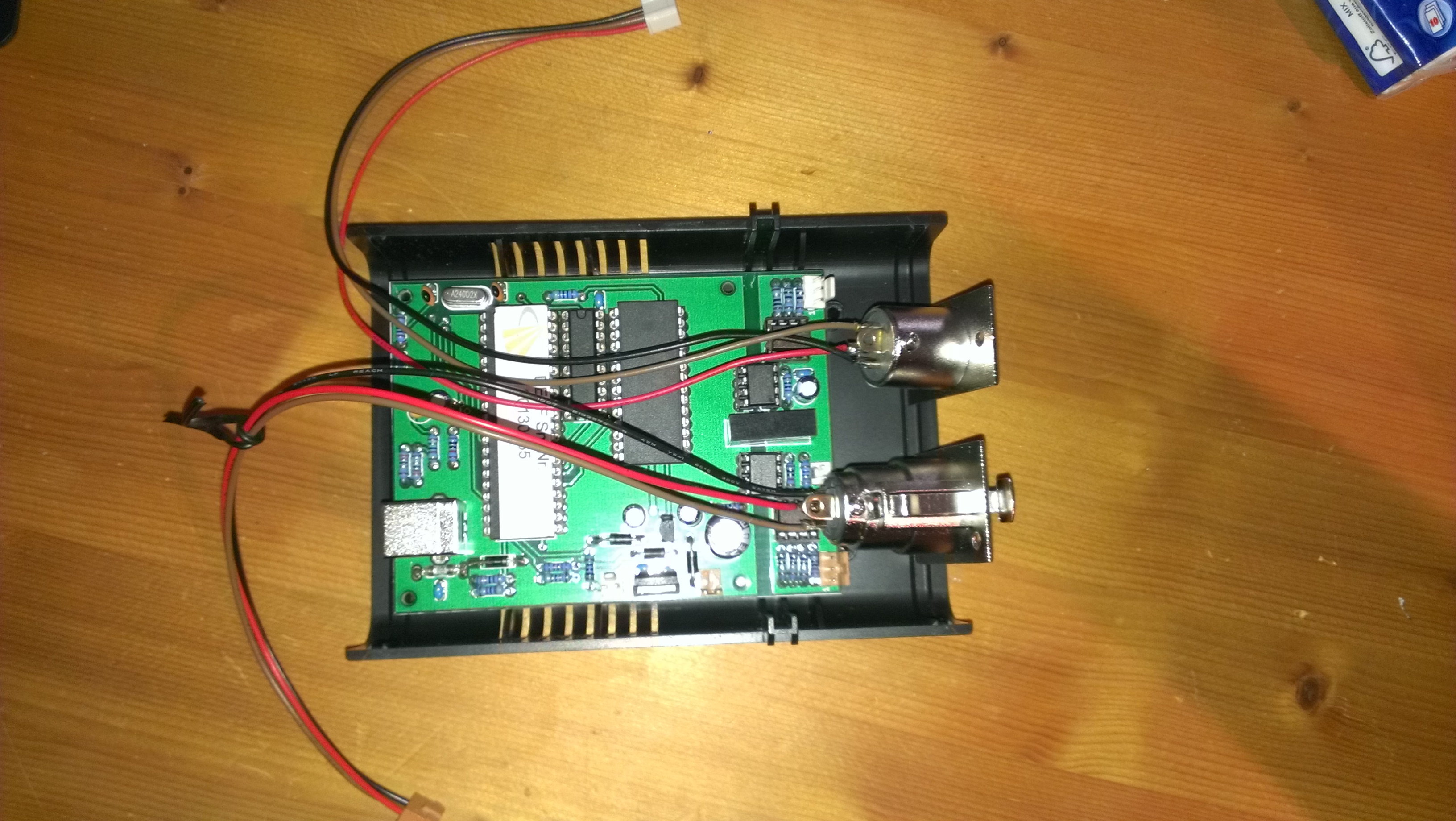

Hallo Kannst du bitte ein Bild von dem dmx stecker machen von hinten wir die Kabel angelätet sind so wie das aaussieht sind diese verkehrt dran.
CON1 DMX In Connector (Pin 1: DMX+; Pin 2: DMX-; Pin 3: GND)
http://www.federal-solutions.de/homepage_v1/fe…s_dmx_bild2.gif

Yepp, dem stimme ich zu Sieht für mich auch falsch angeschlossen aus.

Hallo,
im Projektarchiv von DE in der Bauteile Liste steht die Belegung
so drin:
CON1 DMX In Connector (Pin 1: DMX+; Pin 2: DMX-; Pin 3: GND)
CON2 DMX Out Connector (Pin 1: DMX+; Pin 2: DMX-; Pin 3: GND)

Gruß Steff

Hallo,
es gab da schonmmal einen Beitrag hierzu.
Die Halterungen im Gehäuse hab ich rausgebohrt
und mit Gewindebolzen die Patine befestigt.
Ich hatte auch Buchse und Stecker von Neutrik verwendet.
Die sind zwar teurer aber kürzer.

Es gibt hier im Forum aber noch mehr Beiträge hierzu.

Gruß Steff

Es gibt noch andere XLR buchsen und stecker die kürzer sind.

Genau, nimm die Neutrik-Buchsen, die passen da problemlos rein. Der No-Name Schrott ist länger.

Freundliche Grüße

Stefan

@ hifi

genau deswegen will ich immer Bilder sehen

hatte ich mir schon so gedacht mit dem verpolten Stecker/Buchse.

mfg maik

Hallo,
wie man so sagt ein Bild sagt mehr als 1000 Worte.

Es ist ja so das auch die Billigen Stecker und Buchsen
auch da reinpassen. Habe ich auf Fotos schon gesehen.

Aber die von Neutrik sind halt kleiner, teurer und die Verbindung
ist halt zuverlässiger.
Ob man dann unter 1€ oder fast 5€ für eine
ausgeben möchte muß halt jeder selber wissen.

Ich habe bis auf ein Interface, welches fest eingebaut ist, bei mir
alle mit den Neutrk Amaturen ausgerüstet.

Gruß Steff

Hallo,

Quote from steff

Es ist ja so das auch die Billigen Stecker und Buchsen
auch da reinpassen. Habe ich auf Fotos schon gesehen.

ich habe z.B. die billigen Buchsen und bei mir passt die Platine super rein. Allerdings ist meine auch selbst geätzt und ich habe an den Stellen, an denen die seitlichen Kunststoffhalter sind Kerben in die Platine gemacht. Dafür haben die großen Stecker noch die Aufgabe, die Platine nach unten zu drücken. Da ich den DMX-Thru nicht brauche, habe ich den weg gelassen und die Buchsen so positioniert, dass sie auf den Treibern aufliegen und diese in den Fassungen und die Platine unten halten (keine Angst der Druck ist nicht stark). Wenn Bilder gewünscht sind, müsste ich mich mal auf die Suche begeben, denn die müssten hier irgendwo im Forum herumgeistern. Hab das nämlich schonmal gezeigt.
Viele Grüße
JP

Hallo JPK,
in dem oben von mir verlinkten Beitrag ist das, wenn ich mich nicht ganz Irre,
von Dir beschriebene mit drin.

Gruß Steff

Stimmt, manoman, ich sollte wieder anfangen, verlinkte Threads ganz anzuschauen, bevor ich meinen Senf zu irgendwas gebe .
Viele Grüße
JP
