keine Funktion, Usb Ic wird warm

We proudly present: The release of DMXControl 3.3.3!


On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!


  • Moin zusammen,
    ich hab grade das DE Interface fertig gestellt... wenn ich das jetzt an den PC anschließe, leuchtet keine der Leds, es wird nicht vom PC erkannt und der Usb IC wird ziemlich warm... woran könnte das liegen?
    Dann hätt ich noch ne Frage zur SMD Ausführung des Quarzes: die beiden Kontakte sind doch intern zusammengeschaltet oder? Und wie sieht das mit der Richtung aus, ist es egal wierum man den einbaut?

    Gruß Finn

  • Erstmal zu Anfang: hast du die Platine selbst geätzt oder ist die fertig? Wenn Selbst geätzt, sind eventuelle Kurzschlüsse vorhanden!?

    Zum USB IC: warm lässt immer auf hohe Ströme/Kurzschluss schließen. Eventuell beim Löten eine Lötbrücke versehentlich zwischen zwei Pins gemacht!? IC richtig herum eingelötet-> Polarität überprüfen.

    Zum Quarz: bei Quarzen ist es egal wie rum man diese einlötet, jedoch gibt es auch welche mit 4 Anschlüssen, bei welchen man die Einbaueichtung beachten muss.

    Bei Fehleranalysen sind Bilder sehr hilfreich. (Ober/Unterseite der Platine+ detailfotos der Entsprechenden Bauteile.

    Grüße
    Korni

  • Platine ist aus dem Shop hier, sah gut asu, bis auf das ich mir nicht sicher war, ob zwischen den ICs sowie dem Atmega eine Verbindung bestehen sollte(wenn ich den Schaltplan mit den Bezeichnungen richtig gedeutet hab nämlich nicht)
    Eine Brücke ist nur an der sTelle vorhanden, wo sie sein soll, da die ja in die Platine geätzt ist, das hab ich schon durchgemessen.
    Richtig herum sollte er sein, da ich mich da an der Spiegelverkehrten Beschriftung des Layouts orientiert habe. wo sollte denn was anliegen?
    Beim Quarz hab ich leider etwas gepennt und die smd Version bestellt. Nachdem ich den mal durchgemessen hab, habe ich einfach die beiden pins auf einer Seite verbunden und dann eingebaut. das sollte aber nicht diese Hitze verursachen oder?

    Gruß Finn

  • So, hat leider etwas gedauert...
    hier aber die Bilder:
    https://dl.dropboxusercontent.com/u/95107654/DMXC/Bild%20002.jpg
    https://dl.dropboxusercontent.com/u/95107654/DMXC/Bild%20004.jpg
    https://dl.dropboxusercontent.com/u/95107654/DMXC/Bild%201001.jpg
    https://dl.dropboxusercontent.com/u/95107654/DMXC/Bild%201003.jpg
    Wenn ihr noch was haben wollt, sagt einfach Bescheid
    Ich weiß, es ist nicht die Schönheit in Person ;) hab halt lange nicht mehr gelötet

    Gruß Finn

  • Hallo,
    ich habe mir Deine Bilder mal kurz angesehen.
    an ein paar Stellen könnte Zinn Kurzschlüsse machen.
    Es könnten aber auch Spiegelungen der Platine sein.

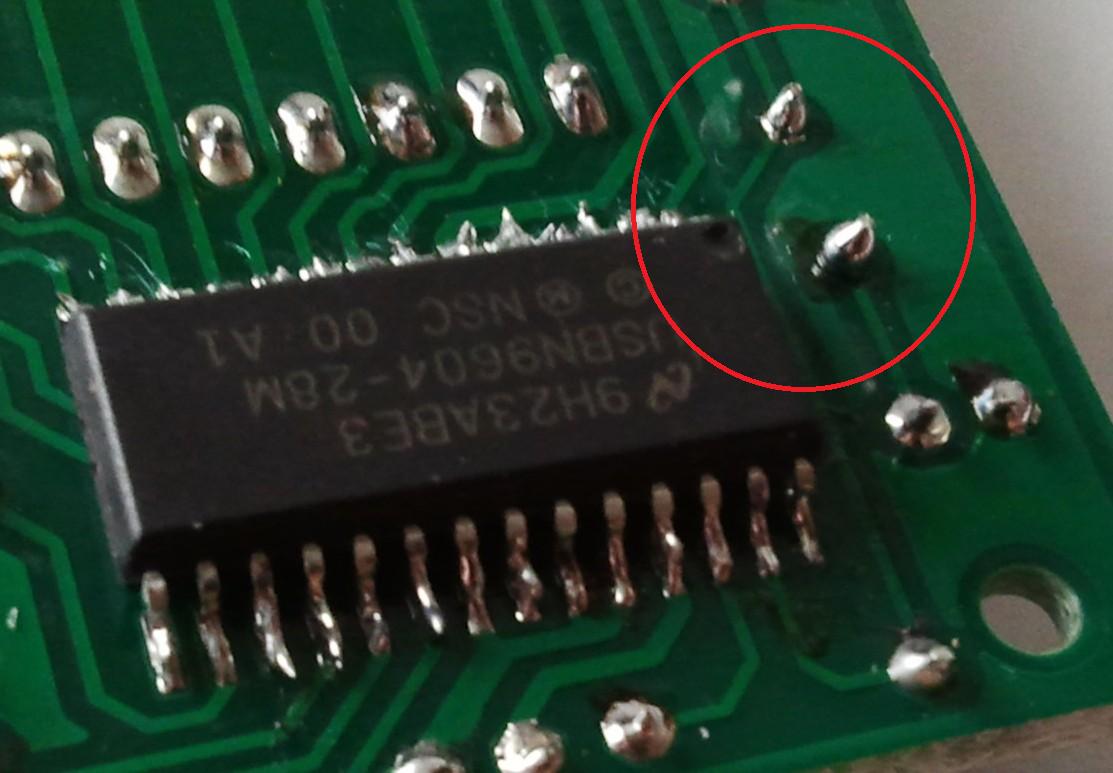

    Aber ich habe Die Bilder vom USBN mal mit anderen
    verglichen und danach hast Du es falsch herum eingelötet.
    Das würde auch die Wärmeentwicklung erklären.
    Pin 1 liegt nach Bestückungsplan auf der langen Seite außen
    und nicht innen.
    Ich würde vorschlagen, auslöten und ein neues nehmen und
    hoffen das nichts weiteres beschädigt wurde.

    Aber mal sehen was die anderen schreiben.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

    Edited 2 times, last by Steff (September 1, 2013 at 11:00 PM).

  • Hallo,
    jup, der USBN ist definitiv falsch herum drin. Du kannst ihn vielleicht noch mal richtig herum ausprobieren, wenn du nicht zu lange darauf herum gebruzelt hast, aber ich würde hier auf Nummer sicher gehen und gleich einen neuen USBN einlöten. Sonst besteht die Gefahr, dass er sich irgendwann z.B. wärend einer Vorstellung verabschiedet oder es zu Instabilitäten kommt.
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Servus, das mit den Lötbrücken habe ich auch gerade gedacht. Die Pins am USBN vom Rand aus gesehen etwa mittig sehen sehr verdächtig aus.

    Zum Quarz: dieser könnte ebenfalls eine Rolle spielen, dass der Controller nicht läuft. Bei der Bauform, wie du sie( versehentlich) verwendest, liegt der Kristall zwischen den Kontakten vorn und Hinten. Die beiden Kontakte vorn, wo das Gehäuse abgeschrägt ist, sind der eine Pol, die auf der anderen Seite, hinten, sind der Andere Pol des Quarzes.

    Da du sicherlich einen neuen USBN bestellen musst, kannst du gleich noch den richtigen Quarz mit bestellen

    Grüße
    Korni

  • Hallo,
    beim Quarz nur drauf achten das es ein "Grundwellen-Quarz" und kein "Oberwellen-Quarz" ist.
    Soweit ich das in Erinnerung habe gibt es bei Reichelt diesen halt nur als SMD-Version.
    Im Shop von DMXC gibt es diesen in "normaler" Version.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Das er falsch herum ist, erklärt natürlich einiges ich hab mich da halt an der spiegelverkehrt Darstellung auf dem Bestückungsplan orientiert. Ich habe mal durchgeklingelt, zwischen den Pins besteht keine Verbindung Bis auf eine Stelle, die ist aber Platinenseitig.
    gibt es denn ein etwas aktuelleres Projektarchiv als das von der DE Seite? Ich fand das teils doch sehr abweichend.
    Um den Quarz werd ich mich dann auch gleich kümmern.

    Gruß Finn

  • Hi Finn,

    also bitte erst den USBN umlöten, dann im DMXControl Shop nen richtigen Quarz bestellen.

    Dann sehen wir weiter.

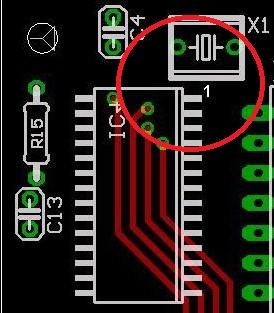

    zum Bestückungsbild im DE Projectarchive, der Pin 1 ist genau gekennzeichnet, es ist der Pin, der zb. direkt am Quarz liegt.
    da ist es doch egal von welcher Seite man das sieht, Die Kerbe(Markierung) im USBN, liegt an der Stelle wo der Quarz verbaut ist.

    mfg maik

  • hifi, ich will jetzt nicht der Oberlehrer sein aber bitte bitte bitte übe das löten und nimm vernünftiges Werkzeug.
    Die Lötaugen sehen schon recht schlimm aus, einem so gelöteten Interface würde ich nicht trauen.
    Da hilft dann leider auch keine Platine aus dem Shop. Auch wenn du damit schon vielen Problemen aus dem weg gegangen bist.

    Übrigens Bestückungsfehler können passieren, das passiert jedem mal.
    Da rüber brauchst du dir keine Gedanken machen, neu kaufen und abharken.

    Noch einen schönen Freitag.

  • :D wie gesagt, hab halt lange nicht mehr gelötet...
    Bin auch schon dabei, neue Platine müsste spätestens morgen hier ankommen.
    Ich meld mich dann mit den Resultaten zurück

    Gruß Finn

  • Du brauchst doch keine neue Platine.


    Nur noch mal sauber drüber löten und den USBN tauschen. Mehr ist doch nicht nötig.

    Wenn der Lötkolben nicht der beste ist dann kannst Du die Platine hochkant stellen und den Lötkolben unter dem Pin ansetzen.
    Jetzt nur noch Zinn von oben zufügen und den Lötkolben weg nehmen. Fertig!
    Dabei sollte das überschüssige Zinn auf die Spitze fließen und kann dann entsorgt werden.

    Beim USBN ist das dann schon etwas schwerer, aber auch hier kann das kippen der Platine helfen.

    Das Bild von TiPpFeHlEr ist übrigens auch nicht viel besser
    Nur an dem IC oben im Bild sind die meisten perfekt, über den Rest wollen wir lieber nicht reden (Üben Üben).

  • Soo,
    Ich melde mich dann mal wieder zurück...
    Ich habe mir mal professionellere Hilfe geholt und außerdem mal ein komplett neues aufgebaut. Das Ergebnis war, dass das erste nicht tut, beim zweiten aber schon mal nach erster Konfiguration beide Leds leuchten. In der Konfiguration hab ich wie beschrieben die Seriennummer eingegeben, als Modus den 2. und bei den anderen Einstellungen nichts gemacht.
    Leider kommt trotz leuchtender Roter Led kein DMX am Gerät an. Was könnte da das Problem sein?

    Gruß Finn

  • Hallo,
    wenn die Rote LED leuchtet sollte am DC DC Wandler
    was rauskommen.
    Hier könnten es nun die Optokoppler, die Bustreiber
    oder zu hohe Widerstände hinter dem Bustreiber sein.
    Kommt wirklich kein DMX raus oder nur langsam ?

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Hallo,
    es köönte aber auch sein das der Bus sehr langsam ist und die
    LED Bar das nicht als Bus erkennt.

    Wenn der Microcontroler geflasht wird werden nicht
    unbedingt die Timingwerte auf Standart gesetzt.
    Um das auszuschließen kannst Du mit dem Testprogramm von
    DE einmal die Timingwerte an das Interface übertragen.
    alle einmal verstellen übertragen und alle wieder zurücksetzen
    und wieder übertragen.
    Flackert den die USB LED wenn Du Daten an das Interface sendest ?

    Ich hab jetzt nicht alles gelesen aber wenn Du ein Osziloskop zur
    Verfügung hättetst kannst Du vor und nach dem Optokoppler
    nachsehen ob was kommt und ob die Timings stimmen.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you
