WLAN ARTNET Node

Hallo Gemeinde

Ich habe mal wieder ein bißchen gebastelt. Ich möchte euch meinen ARTNET Node One vorstellen. Dieser ist gedacht für kleine Veranstaltungen um mal eben schnell LICHT zu machen (oder man zu faul ist eine Leitung zu legen ).

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Bild_2.jpg]

Im innern werkelt ein einfach NODE, ein LAN Switch und eine WLAN Bridge. Der Switch ist ein einfach 5port Switch von Pollin und die WLAN Bridge ist ein Linksys WET54g aus der Bucht. (man muss das Rad ja nicht immer neu erfinden )

Blick ins innere (komplett aufgebaut)

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Bild_5.jpg]

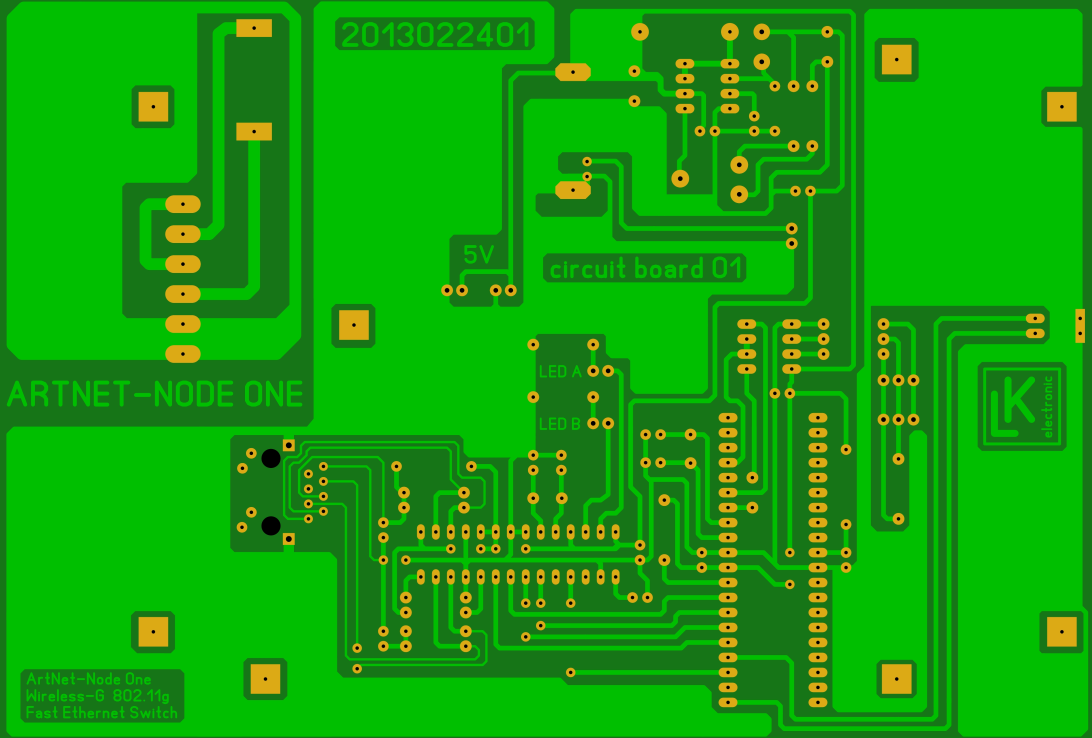

Für jedes Segment wurde eine eigene Platine entwickelt. Auf der sogenannten Groundplane befinden sich das 5V Netzteil und ein Stepdown Wandler für die 3 Volt und der ARTNET Node. Das ganze sieht dann so aus:

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Baustufe_1.jpg]

Darauf kommt die Platine mit der WLAN Bridge :

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Board_2.jpg]

Eingebaut sieht das dann so aus :

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Baustufe_2.jpg]

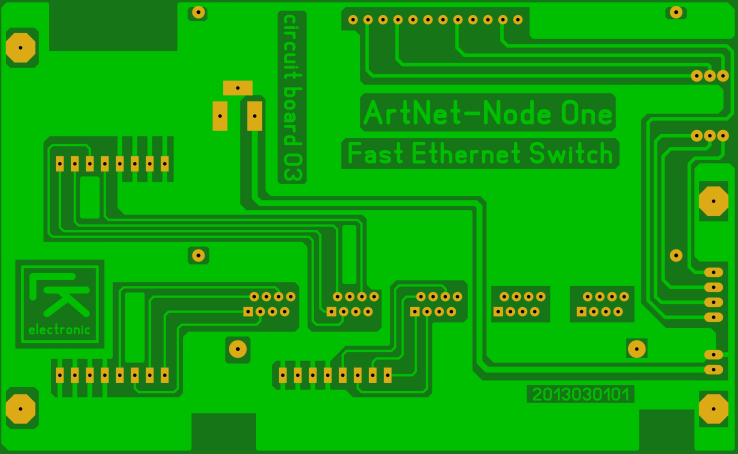

Dann fehlt noch der 5port Switch ( 3 Port´s werden benötigt)

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Board_3.jpg]

eingebaut:

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Baustufe_3.jpg]

die Antenne ist ebenfalls von Pollin ( mit Anschlusskabel für nur 2,95€)

Jetzt noch eine Front und Rückansicht:

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Bild_1.jpg]

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Bild_8.jpg]

[Blocked Image: http://www.promusic-beschallungstechnik.de/lk-electronic/artnetoneforum/Bild_7.jpg]

Also die Kiste ist für mehrere Sachen zu gebrauchen

- WLAN Artnet Node

- ArNet Node ohne WLAN weil ja eingebauter Switch - Netzwerkkabel einstöpseln

- weiterhin als WLAN Bridge zu gebrauchen - weil Netzwerkanschluss

- man kann also zur Not noch ein Node dranhängen

So ich hoffe euch gefällt mein ARTNET Node ONE. Wenn ihr Fragen habt einfach stellen.

Gruß Lars

Hallo

@ LJJojo : Ich zähl mal auf was mir so einfällt:

Gehäuse : ca. 30€

Frontplatten : ca. 52€ ( kann man natürlich auch selber anfertigen ) Ich habe meine bei Schäffer machen lassen.

5V Schaltnetzteil TDK : 14,95€ (es gibt ein vergleichbares bei Pollin für 4,95€)

Neutrik Einbaubuchsen : ca. 12€

5 Port Switch 6,95€

WLAN Bridge Linksys : 8€ (günstig in der Bucht geschossen)

Platinenmaterial/ Bauteile ca. 20€

Also alles zusammen ca. 144,00€. Ich weiß nicht gerade günstig, aber Selbstbau lohnt sich fast nie ... Es ist halt der Spass am selberbauen. Ich muss dabei sagen, die meisten Sachen hatte ich noch auf Lager...

@ Stefan

Riesig ist relativ .... Es hat einen festen Stand auf der Bühne ... bedenke auch, das die Neutrikbuchsen und das Netzteil auch Platz brauchen ... natürlich könnte man auch ein Steckernetzteil benutzen, aber ich finde diese schwarzen Klumpen gehören nicht auf die Bühne ( ausserdem belegen die meistens 3 Steckdosen ich weiß es gibt auch diese kleinen Miniököschaltnetzteile) Ausserdem finde ich es schon wichtig das, das Gerät schwerer ist als die Leitung die ich da einstöpsel .

Sonst hast du natürlich recht ... kleiner und kompakter geht immer .... Die FON kannte ich noch nicht .. sieht sehr interresant aus ...

Gruß Lars

Hallo

SebiR : Nein die Masseflächen sind nicht geerdet !!! Sieht von oben wohl nur so aus ( siehe Bilder ) der PE umschließt nur den 230V Part vom Schaltnetzteil

... und rechtwinkelige Leiterbahnen gibts eigenlich nicht ... ( siehe Layout )

... ach ja zu deinem Projekt .... 3 polige Buchsen ???? Das geht ja wohl gar nicht (Scherz) Nee ... is auch super geworden.

Gruß Lars
