ja, ich hab mich da schon ein wenig umgesehen, aber so richtig gefällt mir da nix. Wenn ich mir z.B. den ersten oder den letzten Dimmer mal angucke, den du vorschlägst, dann kann ich das auch wieder selsbst bauen und in ein gehäuse packen, ohne den schnikschnak mit steuerleitungen und so weiter. außerdem hab ich mal wieder lust was zusammenzubauen^^
Nur wenn ich mir jetzt den Preis für die ganze Angelegenheit angucke, ist ein fertiger Dimmer fast schon wieder ne überlegung wert... Vorallem die Drosseln. Lässt sich eigendlich (Wie in der Physik: 2 spulen in Reihe -> Induktivität addiert sich) da was aus mehreren Drosseln basteln?
DMX-Dimmer eigenbau
-
Benny -
October 30, 2012 at 12:50 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
ja ... gerade der im letzen Link ist ganz pracktisch ... da kannst du jedem Kanal eine DMX Adresse zuordnen wild durcheinander , so wie du es brauchst. Drosseln kosten richtig Geld und wenn die dann auch noch 10A aushalten müssen, kann ich mich meinen Vorrednern nur anschliessen. Da bist du schnell 100-150€ los. Deweitern kannst du die Lastteile auch nicht auf Lochraster aufbauen ... immerhin willst du hier mindestens 10A rüberschicken. Die Leiterbahnbreite und Stärke müssen auch stimmen, damit die Leiterbahn nicht als Sicherung fungiert und abraucht
. Du sieht da sind 1000 Dinge zu beachten ...Gruß Lars
-
Hallo Benny
... noch was wichtiges ... Ich finde die Projekte von Henne auch alle sehr gut ... aber die Lastteile halte ich für nicht so toll ... aus einem Grund, der Kühlkörper der unter Spannung steht.

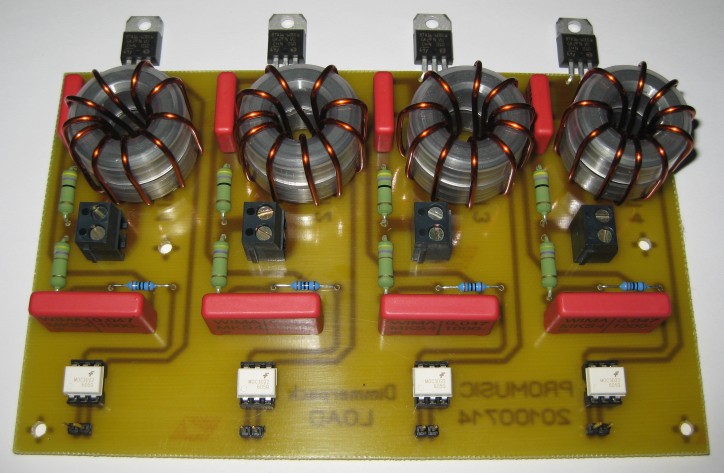

Das ist mir persönlich zu gefährlich. Da muss die Isolierung nicht nur 100% sondern meiner Meinung nach 1000% (ich weiß gibt´s nicht) ausgeführt sein. Ich hab im Anhang mal die Zeichnung von meinen Lastteilen angehängt, mit BTA16-600 ( vollisoliert ) + Bild vom fertigen Aufbau.Gruß Lars
-
Die BTA haben wir auch verwendet, sind wie schon geschrieben,
Isoliert und kann mehr ab als die TIC.
Aber bei den heutigen Preisen würde ich Dimmer auch nicht mehr selbstbauen.
Lastteil und Steuerung in getrennte Gehäuse würde ich auch nicht machen.
Das wäre mir zu störanfällig. DMX transreceiver, ZC Detection, Lastteil und Spannungsversorung
für die Steuerung alles in ein Gehäuse. Der DMX Bus ist dafür gemacht das dieser
länger sein darf und wird von DMX Gerät zu DMX Gerät einfach durchgeschleift.
Mit einem Splitter kannst Du ganz einfach auch mehere Identische Busse verwenden.Gruß Steff
-
Ja, das mit dem Kühlkörper hat mich auch ein bisschen verwirrt, aber wenn der im Gehäuseinneren verbaut ist und gut isoliert wird, ist das ja ansich kein Problem. Habe hier einen alten CPU-Kühler rumfliegen und kurz drüber nachgedacht, ob ich den vielleicht wieder verwerten kann. aber je mehr ich mir ernsthaft gedanken über den Dimmer mache, desto weiter rückt ein selbstbau in die ferne... Zu teuer, zu aufwendig und an einigen stellen nicht ganz ausgereift.
Und irgendwie sind mir noch die ein oder anderen Anschlüsse zwischen ZC-Detection, dem Transreceiver und den Lastteilen nicht ganz schlüssig.
Nur damit ich's verstehe, wie werden denn die einzelnen Dimmer-Module mit dem Signal versorgt? Ein pol kommt aus dem ATmega, klar. und der andere? direkt von den ZC-Detections? Die wiederum hängen am Transreceiver. Und (wenn das so stimmt) in welcher Polarität? vielleicht hab ich auch nur irgendwas übersehen, aber im Moment kommt mir da irgendwas komisch vor... ich denk mich morgen mal da rein, wenn nicht wieder wie so oft was dazwischen kommt...Liebe Grüße Benny.
-
Verdrahtung DE: siehe Anhang
-
Hallo Benny

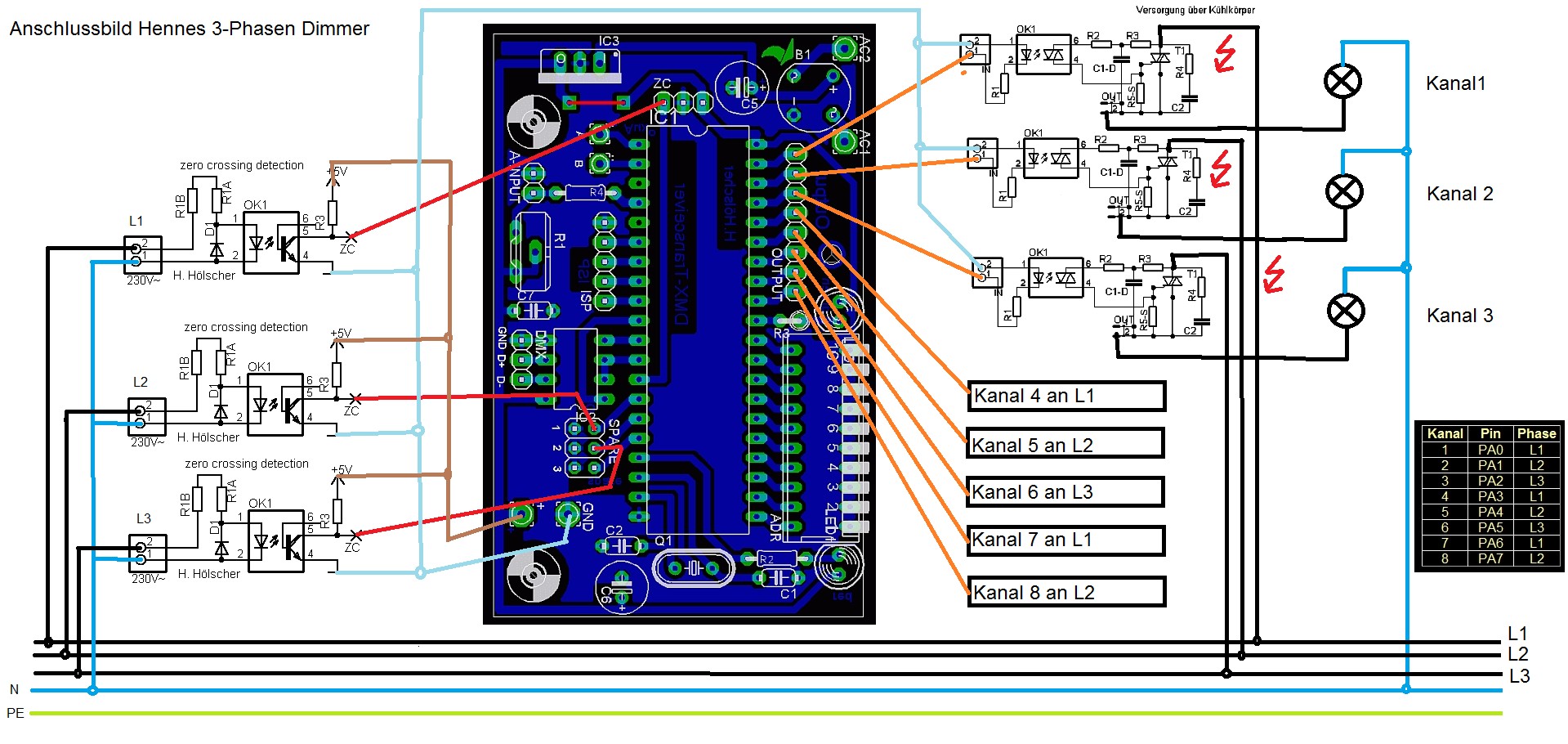

Hier die Verdrahtung von Hennes 3 Phasen-Dimmer. Wenn du noch fragen hast .... immer stellen ....
Wie du siehst hat Henne die Kanäle der ZC-Dedection zugeordnet, das heißt du brauchst bei 3 Phasen ( wenn alles in einer Kiste ) mindestens 3 Kühlkörper. Wenn du Hennes Lastteile (Platinen) nimmst musst du darauf achten das zwei oder mehr Kanäle nebeneinander die gleiche Phase haben
Phase 1 : Kanal 1 / Kanal 4 / Kanal 7
Phase 2 : Kanal 2 / Kanal 5 / Kanal 8
Phase 3: Kanal 3 / Kanal 6
Gruß Lars
-
Aaahhh, jetzt hat's klick gemacht. Habe nicht gesehen, dass die ZC-Detection bei Hennes Dimmer direkt mit auf der Lastteil-Platine sitzt. Vielen Dank für die ausführlichen Zeichnungen!
Komsich, das Schaltbild auf Hennes Seite habe ich garnicht gefunden...
OK, also letztenendes, wenn ich mir das alles mal so angucke, und auch einige fertige Dimmer heranziehe, werde ich doch den 3p-Dimmer von Henne bauen, aber in einem Gehäuse. Einfach auch aus dem Grund, weil ich noch ein altes 19"-Gehäuse irgendwo rumfliegen hatte und auch sonst das ein oder andere Bauteil verwerten kann, was hier noch zustaubt. Außerdem kann ich das Teil nach meinen Wünschen bauen und habe nicht den Kommerz-Aufschlag dabei. Und ich bastel gerne mal ein bisschen was selsbt zusammen
Ich werde mich bestimmt auch nochmal melden, wenn ich dan irgendwo hängen bleibe. Aber so kompliziert sieht mir das jetzt auch nicht aus. Das einzige, was mir etwas Sorgen macht, ist das Flashen vom ATmega, weil ich nur ein Laptop und ein Netbook habe, was die alten Druckerports bzw. den COM-anschluss nicht mehr hat... aber ich bastel mir da auch schon was zurecht^^ -
Hallo Benny
Wenn du willst kann ich dir einen fertig programmierten Atmega zum Selbstkostenpreis zukommen lassen... wenn es soweit ist. Bei Reichelt kostet der grade glaube ich 2,30€. 1,45€ Porto, dann biste mit 3,75€ dabei.
Gruß Lars
-
Das wäre natürlich eine Überlegung wert. Dann spare ich mit auf jeden fall das gefummel mit dem alten PC, der irgendwo auf dem Dachboden verkommt....
Ich schreib dir ne PN. -
Hallo an alle
Hiiiiilllfffeee ...
Jetzt habe ich ja Benny versprochen sein Controller zu flaschen ... Mal eben schnell ... Irgend etwas scheint mit dem HEX-File aus Hennes Zip Archive nicht in Ordnung zu sein. Nun ist das nicht das erste mal das ich was flasche (nicht nur Privat). Zum Testen von Hennes Projekten habe ich immer ein Testboard rumliegen. Also schnell mal den Test-Code vom Henne reingeladen ... geht ... mhhh. O.K. Noch mal 3 Phasen-Dimmer reingeladen ... Die rote Fehler LED blinkt nicht so wie bei den anderen Projekten von Henne und die Platine nimmt auch keine DMX Signal an ... Also hab ich Testweise mal nacheinander alle anderen Projekte von Henne reingeladen ... und siehe da ... alle anderen Funktionieren wunderbar ... nur eben nicht der 3Phasen-Dimmer
.....Ok. dann eben Code neu erzeugen. AVR-Studio öffnen und Hennes Projekt reinladen . PEEEEE
NG Allgemeine Schutzverletzung im Modul 0000000Blablah - AVR-Studio muss geschlossen werden .... Arrrrrrrggggggg . Kann noch nicht sein... Gut dann halt testeise ein anderes Projekt von Henne Im AVR-Studio geöffnet ... Ergebnis geht .... nur halt mal wieder der 3 Phasen Dimmer nicht. :wacko: .Ach ja ... Das Zip-File wurde mehrmals runtergeladen ... auf verschiedenen Rechnern und auch das AVR-Studio gibt es auf mehrern Rechnern alle mit dem gleichen Ergebniss ...
So jetzt meine Frage an ALLE: Hat einer von euch schon mal Hennes 3Phasen-Dimmer geflascht und ein funktionierendes HEX-File .. ???
Danke euch jetzt schon ...
Gruß Lars
-
