  • Hallo zusammen,

    ich hab mir jetzt auch das Interface gebaut :) Doch wenn ich es anschließe erkennt mein Rechner nichts. :(
    Die Blaue LED geht sofort an und bleibt an. Ansonsten kein Lebenszeichen. Es wird auch nichts warm.
    Ich hab dann mal hier gesucht und dann das hier gelesen bis zu der Stelle mit dem USBN. Dann habe ich da gemessen und an PIN 18 liegen bei mir 4,7 Volt an. Es dürfen ja eigentlich nur 3,3 V sein. Der USBN wird aber auch nicht warm!

    Habt ihr einen Tipp was ich da machen kann?

    Viele Grüße,
    Simon

  • Hallo,
    wo hast du denn genau gemessen? Du musst zwischen Pin 18 und z.B. der Kühlfahne das 7805 messen, denn 4,7V kann eigentlich nicht sein. Messe das bitte nochmal genau nach. Sonst könntest du da höchstens noch einen Kurzschluss haben. Ich vermute mal nicht, das der USBN schon drauf gegangen ist, weil er ja das Taktsignal für den Atmega generiert. Mache bitte außerdem scharfe Bilder von der Platinenoberseite, der Unterseite, sowie von beiden Seiten des USBN, damit wir mal schauen können, ob wir irgendwelche Kurzschlüsse oder andere Fehler finden :).
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • wo hast du denn genau gemessen? Du musst zwischen Pin 18 und z.B. der Kühlfahne das 7805 messen,


    Genau dort, zwischen der Kühlfahne und Pin 18(auf meinem Bild der Rückseite der vierte von oben rechts). Das waren 4,7 Volt. Mehrmals nachgemessen.
    Die Dateien wären zu groß für's Forum, darum habe ich sie hochgeladen:
    Oberseite:
    http://s1.directupload.net/file/d/3021/joyyg35m_jpg.htm

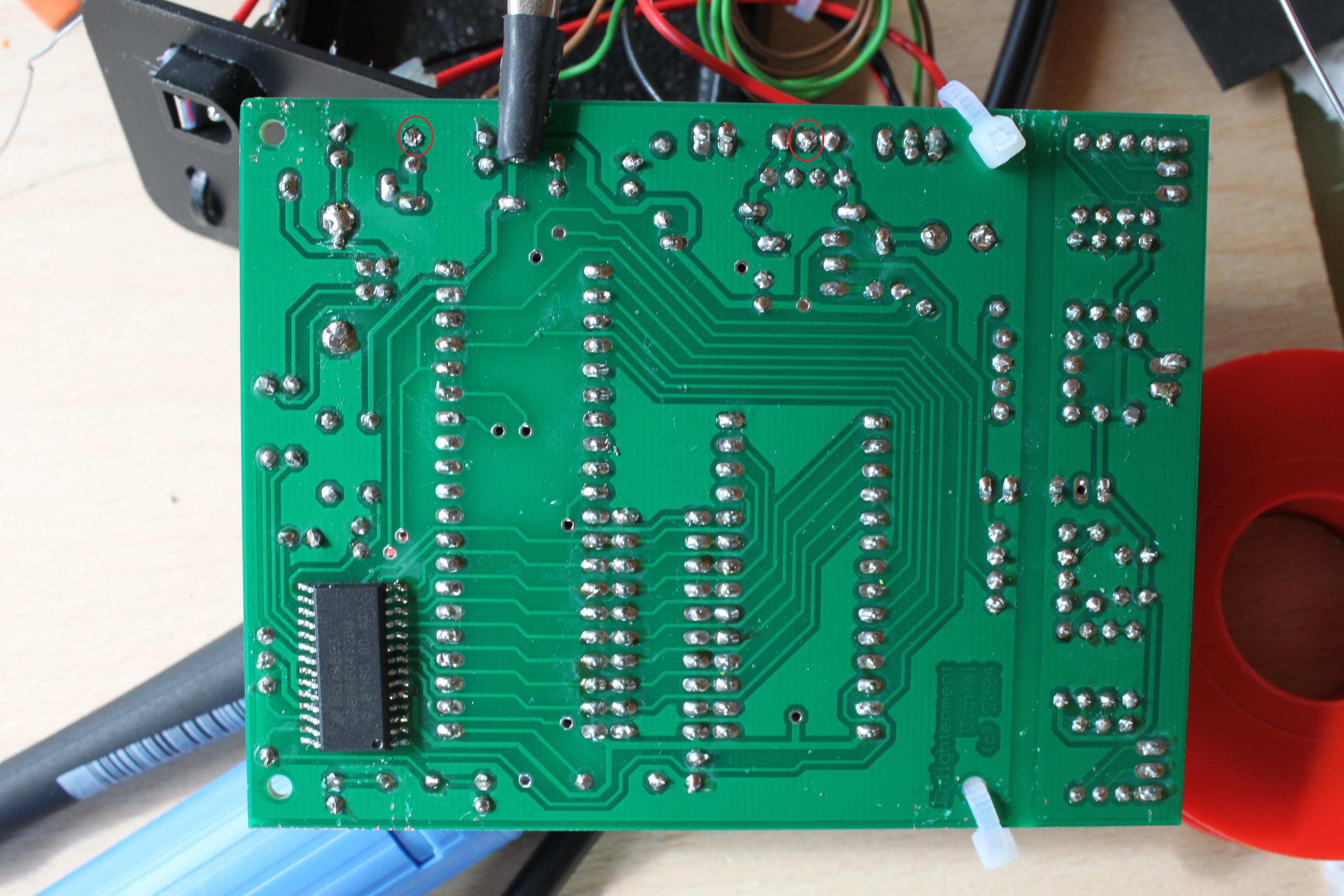

    Unterseite:
    http://s14.directupload.net/file/d/3021/ptse6exf_jpg.htm

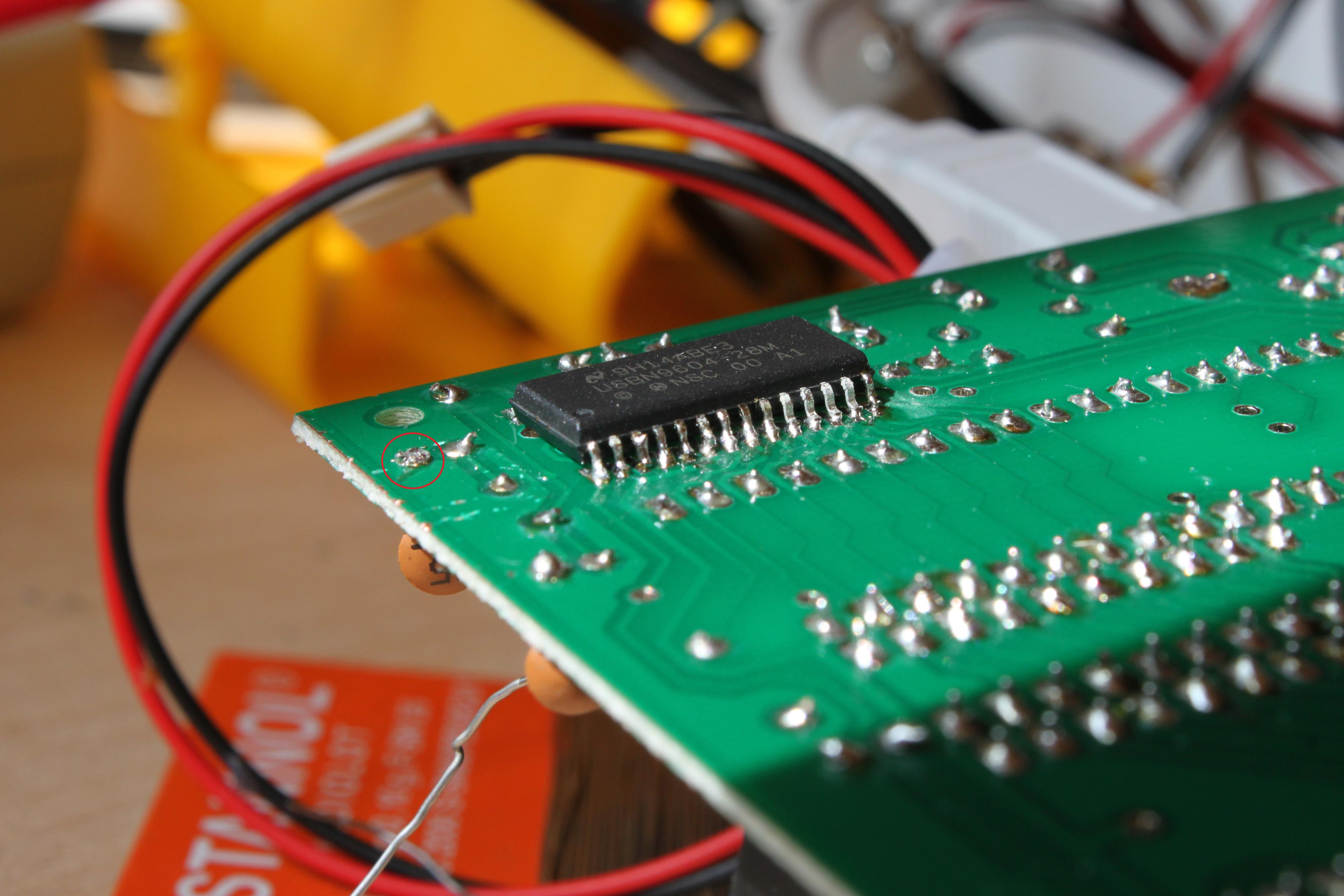

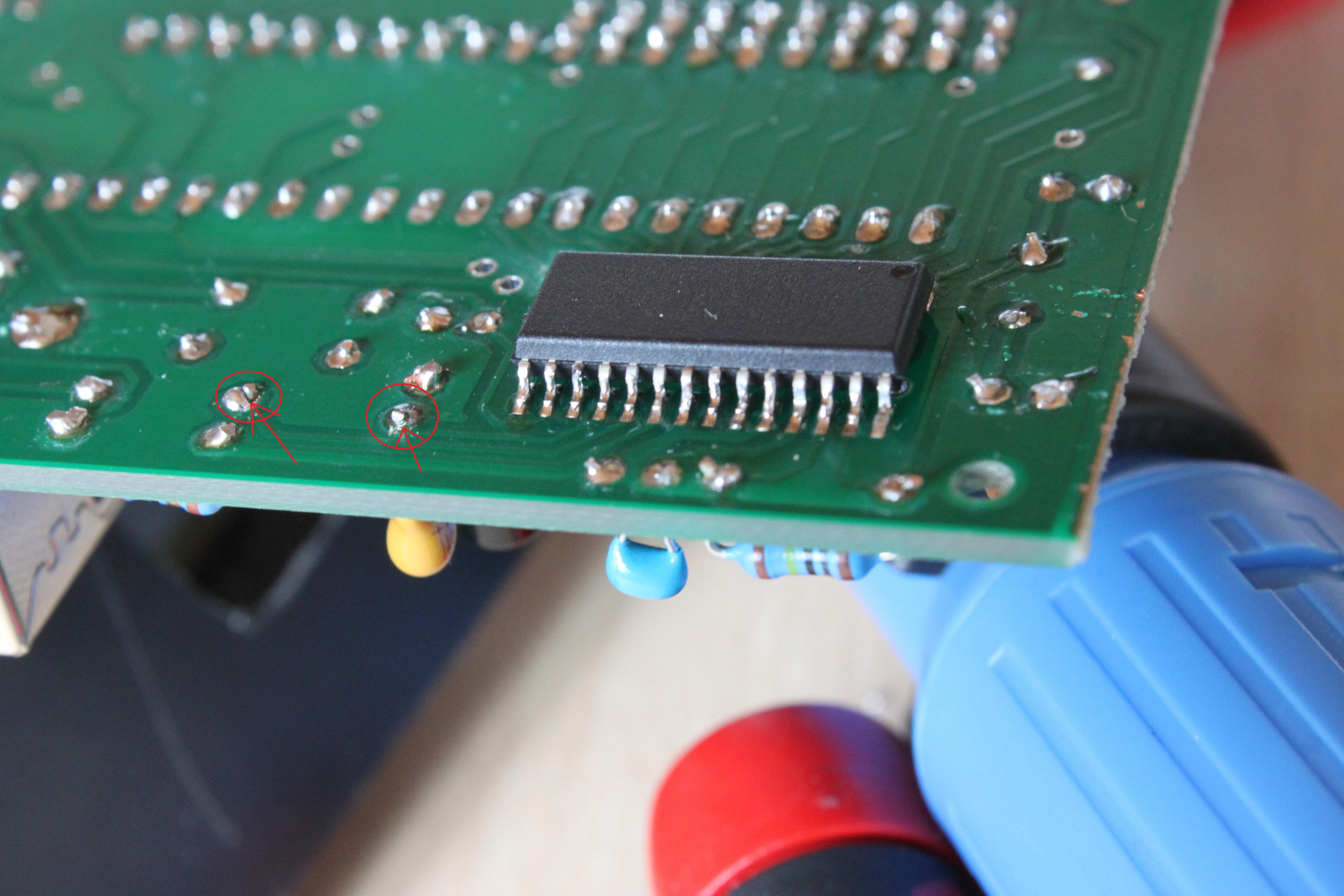

    USBN:
    http://s1.directupload.net/file/d/3021/taay75ad_jpg.htm
    http://s14.directupload.net/file/d/3021/fsumzbpd_jpg.htm

    Kurzschlüsse hab ich keine gefunden.
    Es ist vielleicht nicht alles ganz sauber gelötet, das ist mein erstes größeres Projekt 8)

    Viele Grüße,
    Simon

  • Hallo Simon,

    Quote

    Es ist vielleicht nicht alles ganz sauber gelötet... 8)


    jo, so seh ich das auch. Es wäre wahrscheinlich besser gewesen,
    wenn Du dir erst mal einen billig Bausatz vom großen C geholt hättest
    und daran geübt hättest.

    Egal, jetzt müssen wir sehen das wir das Teil zum laufen kriegen.

    Ich würde dir raten die Lötstellen noch einmal nachzulöten,
    da sehen einige wirklich katastrophal aus.

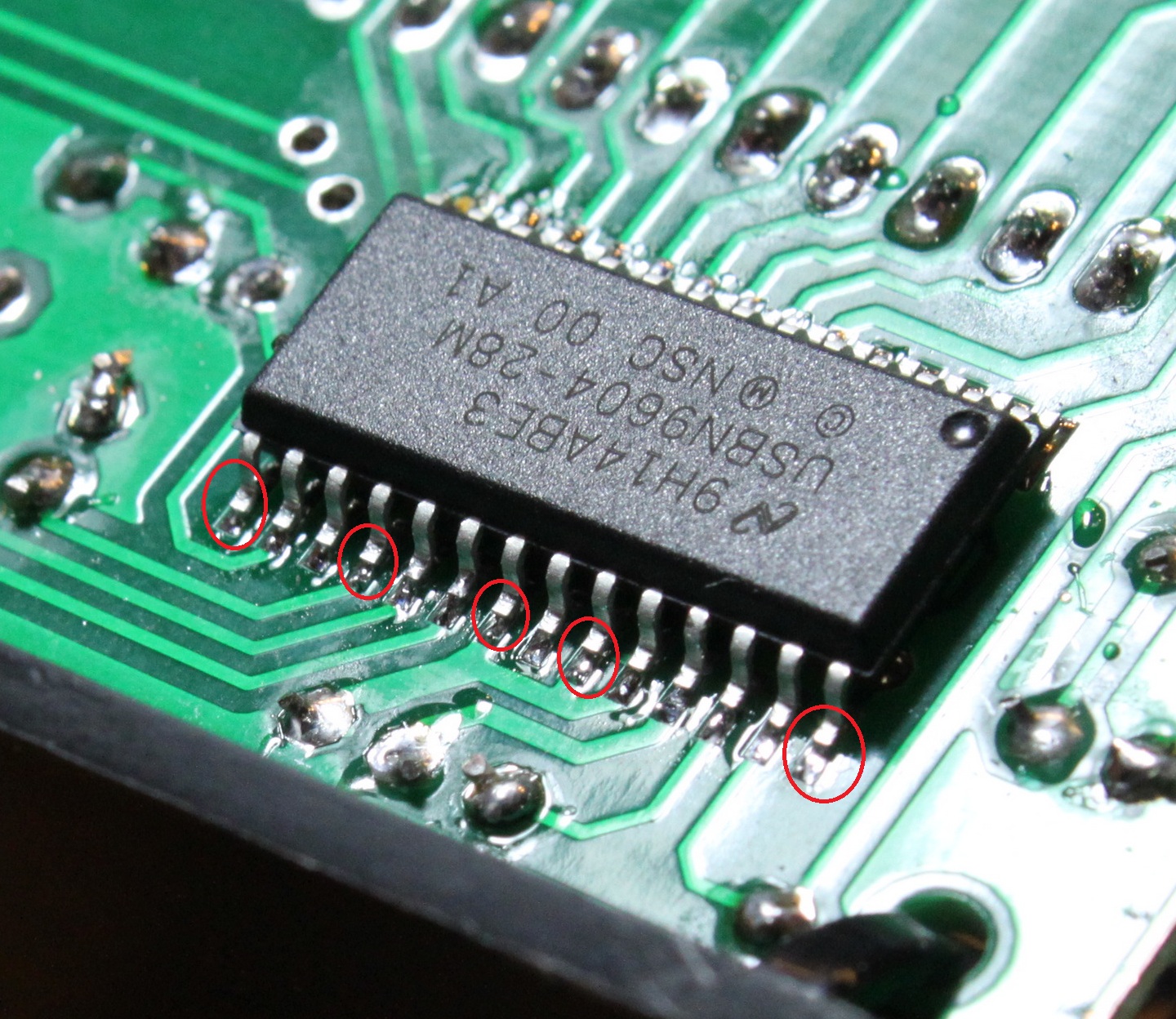

    Ich kann das auf dem Bild nicht genau erkennen, aber die
    Lötstellen am USBN sehen auch nicht ganz astrein aus.

    Am besten schaust Du mal in deinem Bekanntenkreis ob
    da einer ist der sich auskennt und dir helfen kann.

    Gruß Uwe

  • Hallo Uwe,

    so kleine Bausätze habe ich auch schon ein paar gemacht, aber wirklich nur kleine unempfindliche wie ein elektrischer Würfel oder so Zeug.

    In meinem Bekanntenkreis fällt mir jetzt auch niemand ein :(

    Ich werde mal schauen was ich machen kann ohne irgendwas zu zerstören. Ich lade dann nochmal ein aktuelles Bild hoch wenn ich fertig bin.

    Viele Grüße,
    Simon

  • Hallo Simon,

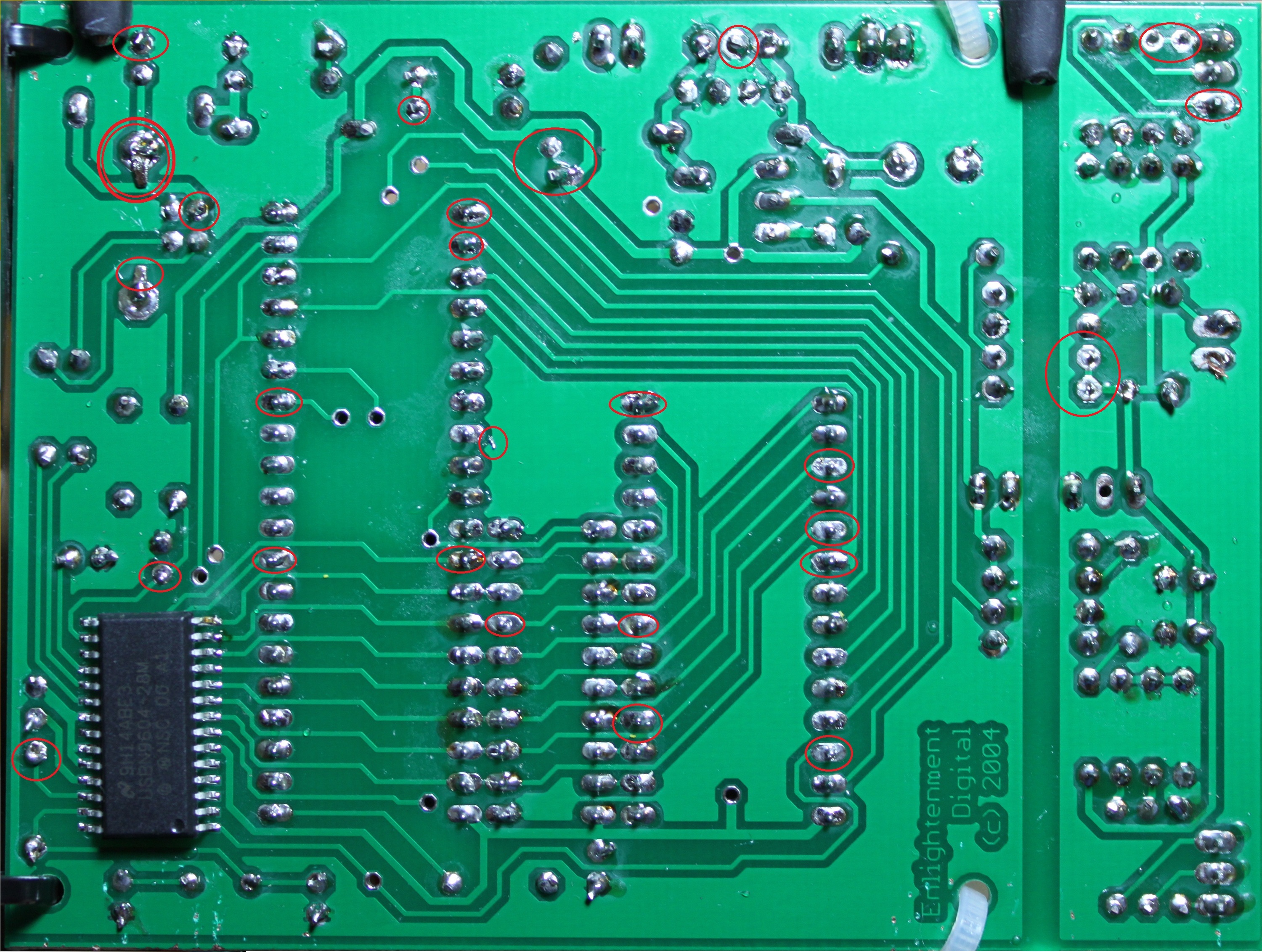

    ich hab jetzt mal die Lötstellen markiert, die mir auf Anhieb verdächtig vorkamen. Mir ist aufgefallen, dass du z.T. zu wenig Lötzinn nimmst. Die meisten nichtmarkierten Lötstellen sind genau so, wie sie sein sollen. Die Oberfläche des Lötzinns soll nämlich ähnlich wie der Stoff eines Zeltes leicht "nach unten durchhängen". Bei den von mir markierten Lötstellen ist das Lötzinn fast immer zu wenig. Du musst vorallem darauf achten, dass das Lötauge komplett mit Lötzinn bedeckt ist (also keine Löcher vorhanden sind).

    Außerdem habe ich eine mögliche Fehlerquelle entdeckt und zwar sieht es so aus, als ob das von mir doppelt umkringelte Beinchen der USB-Buchse einen Kurzschluss verursacht. Auch das andere Beinchen ragt verdächtig nahe an eine Leiterbahn heran. Beide Beinchen solltest du daher irgendwie anders biegen.

    Drittens ist mir aufgefalllen, dass du abundzu Lötzinnspritzer auf der Platine hast. Ich hab ein paar eingekreist, aber du musst die Platine nochmal genau anschauen und alle solchen Lötzinnspritzer entfernen.
    Viele Grüße
    JP

  • Hallo nochmal,
    ich hab noch etwas auf der Oberseite entdeckt:
    Der Treiberbaustein des DMX-Out (auf deinem Bild das 8-beinige IC oben links) ist verkehrt herum im Sockel. Das musst du umdrehen, sodass die Einkerbung zum Platinenrand zeigt.
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Hallo JP,
    wie soll ich das bei der USB-Buchse Machen?
    Da hab ich mich beim Einbauen schon gewundert und gedacht die Metallfüsschen halten ja nur, dann kann ich die ja auch festbiegen.
    Wenn das nicht geht, wie soll ich das dann machen? Die USB-Buchse muss ja auch halten.
    Die anderen Stellen arbeite ich gerade ab.

    Viele Grüße,
    Simon

  • Hallo,
    du musst die Buchsenbeinchen nicht umbiegen. Wenn du die Beinchen auch festlötest, reicht das vollkommen aus. Die Lötaugen halten das aus. Was sie nicht aushalten, ist eine Kraft nach unten, daher sollen die Bauteile ja möglichst auf der Platine aufliegen, damit man die Beinchen nicht durchdrücken und die Lötaugen abreißen kann.
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Wir hatten das bei unserem letzten Interface auch das die Blaue
    LED sofort anging und vom PC nicht erkannt wurde.
    Bei uns war das eine schlechte Lötstelle am USBN.
    Ich weiß aber jetzt nicht mehr welcher Pin es war.
    Einfach alle am USBN nachgelötet und es funktionierte.

    Gruß Steff

    Am Ende wird alles gut !

    Wenn es nicht gut wird, dann ist es noch nicht das Ende.

    May the light be with you

  • Hallo zusammen,

    ich habe die markierten Lötstellen nochmals bearbeitet und am USBN überall mehr Lötzinn draufgetan. Außerdem am USBN alle Pins die ich auf der Leiterbahn verfolgen kann nachgemessen bis zum nächsten Teil. Konnte aber nicht ganz allen folgen.
    Hat sich aber nichts verändert.
    Nochmal drei aktuelle Bilder:

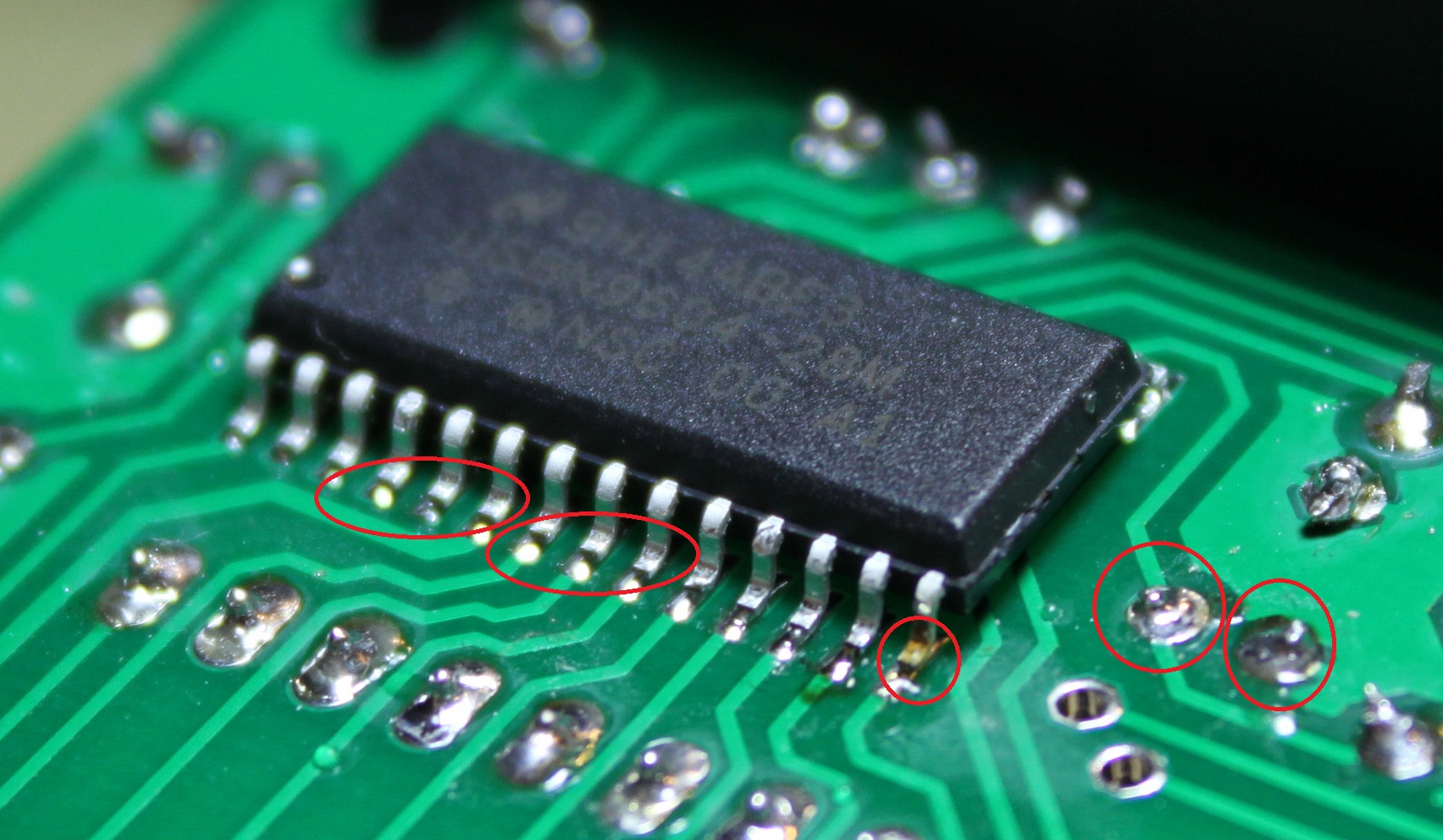

    USBN:
    http://s14.directupload.net/file/d/3022/qegvnd9h_jpg.htm
    http://s14.directupload.net/file/d/3022/i8leh7cs_jpg.htm
    Rückseite:
    http://s14.directupload.net/file/d/3022/nm2pmdpw_jpg.htm

    Ein bisschen Dreck&Lötzinnspritzer muss ich noch entfernen.

    Viele Grüße,
    Simon

  • Hallo,
    hmmm das obere USB-Buchesnbeichen sieht immernoch ein wenig komisch aus. Probiere aber erst mal noch, ob der USB-Port am PC überhaupt noch funktioniert. Nimm dazu mal einen (billigen) USB-Stick, auf dem keine wichtigen Daten sind und teste erst den USB-Port, ob dieser nach dem (evtl. aufgetretenen) Kurzschluss noch tut. Wenn ja, dann liegt es an der Platine. Dann müssen wir weiter suchen.
    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Der Makierte IC ist Falsch Herum eingebaut der Sockel ist richtig Gelötet


    Hatte ich auch schon angemerkt siehe hier ;)

    Der Treiberbaustein des DMX-Out (auf deinem Bild das 8-beinige IC oben links) ist verkehrt herum im Sockel. Das musst du umdrehen, sodass die Einkerbung zum Platinenrand zeigt.

    Viele Grüße
    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

  • Hallo,

    Endlich geht das Captcha im Forum wieder! Das ging nicht mehr, darum konnte ich so lange nicht mehr schreiben!

    Die USB-Buchse geht zum Glück noch. Beim ersten Versuch hab ich's gleich an den Rechner gesteckt, nach allen weiteren zuerst an ein externes USB-Netzteil und geschaut ob was warm wird und ob die LED leuchtet, danach erst an den Rechner.

    Die markierten Stellen habe ich nachgelötet. Funktioniert immer noch nicht :(
    Den Fuß von der USB-Buchse kann ich da nicht kürzen. Da komme ich einfach nicht ran ohne die Platine zu zerstören.

    Quote

    Der Makierte IC ist Falsch Herum eingebaut der Sockel ist richtig Gelötet


    Den habe ich schon nach dem Beitrag von JPK gedreht und nur kein neues Bild hochgeladen da sich auf der Oberseite sonst nichts verändert hat. Aber Danke! :)

    bitte nachlöten, du scheinst generell zu zarkhaft zu löten, mach die Beine der Bauteile mit heiss :D


    Wo ich nachgebessert habe hab ich jetzt mehr Lötzinn draufgemacht.

    wo ist das Beinchen vom Kondensator am Quarz??


    Wie ist das gemeint? Das Bein ist eigentlich Normal angelötet.

    Bilder werde ich heute noch aktuelle hochladen. Und ich habe angefangen bei jeder Lötstelle zu messen ob Kontakt zwischen der Lötstelle auf der Unterseite und dem Bauteil-Fuß auf der Oberseite besteht. Bis jetzt noch kein Fehler. Werde ich dann auch noch fertig messen.

    Viele Grüße,
    Simon

  • Hallo Simon,

    Quote

    Wo ich nachgebessert habe hab ich jetzt mehr Lötzinn draufgemacht.


    Es geht nicht immer darum das noch mehr Lötzinn drauf muss, an der einen oder
    anderen Stelle zwar schon aber nicht grundsätzlich.

    Es get vielmehr darum das dein Lot sauber auf dem Lötauuge und um das
    Bauteilbeinchen fließt. Dafür müssen Lötauge und Bauteilbeinche auf
    Löttemperatur gebracht werden.

    Schau mal hier, da wird es ganz gut erklärt.

    Habe gerade heute wieder bei einem meiner Auszubildenen eine Schaltung gehabt die nicht
    lief. Die sah äusserlich perfekt aus, aber an einer Stelle hatte er eine kalte Lötstelle.
    Nur bei leichtem Druck auf die Lötstelle lief die Schaltung.

    Gruß Uwe

    P.S.
    Wenn Du dich anmeldest, hast Du auch kein Problem mehr mit dem Captcha. ;)

    Edited once, last by Uwe (September 28, 2012 at 6:45 PM).

  • So, nun auch angemeldet :) Das ging auch nicht wo das Captcha kaputt war, da man dieses zur Registrierung braucht :)

    Zitat

    Wo ich nachgebessert habe hab ich jetzt mehr Lötzinn draufgemacht.


    Es geht nicht immer darum das noch mehr Lötzinn drauf muss, an der einen oder

    anderen Stelle zwar schon aber nicht grundsätzlich.

    Hab ich nicht an allen Stellen gemacht, vielleicht an bisschen mehr als der Hälfte. Sorry, hab ich nicht ganz richtig geschrieben.

    Habe gerade heute wieder bei einem meiner Auszubildenen eine Schaltung gehabt die nicht

    lief. Die sah äusserlich perfekt aus, aber an einer Stelle hatte er eine kalte Lötstelle.

    Nur bei leichtem Druck auf die Lötstelle lief die Schaltung.

    Ich habe jetzt alles durchgemessen. Dabei hätte ich das doch gemerkt, oder? Habe die eine Messspitze an der Unterseite an das Lötzinn gehalten, die andere auf der Oberseite an den Metallfuß der Bauteils. Ich will aber nicht ausschließen dass ich irgendwo falsch gemessen habe.


    Wo ich auf der Platine angefangen hab zu löten habe ich das nicht so wie in dem Link gemacht, später bin ich draufgekommen dass das so am besten geht :)

    Die Bilder gibt's nun auch, habe ich gestern nichtmehr geschafft da ich dann doch noch länger weg war ;)

    Viele Grüße und Danke für eure Hilfe,
    Simon

  • Hallo Simon,

    es gibt noch die möglichkeit dein IF an jemanden zu versenden, der mal drüberschaut.
    Also müsste sich nen Freiwilliger finden der sich deinem IF annimmt.
    die Kosten hierfür betragen, wenn die Verpackung max 2cm hoch ist 2x 1,45€ Versand
    sonst 2x 2,20€.
    Es würde natürlich keine Garantie auf die Fehlerbehebung geben.

    Ich würde mich hiermit als einer der Freiwilligen anbieten.

    mfg maik
