Hallo zusammen,
ich habe jetzt mein 2'tes DMX-IF gebaut. Jetzt habe ioch allerdings das Problem, dass an Pin18 des USBN keine 3,3V anliegen. Ich habe bereits den ATMega aus meinem bereits funktionierendem IF eingesetzt, allerdings bringt mich das auch nicht weiter, also gehe ich davon aus, dass ich irgend einen Hardware-Fehkler habe. Bevor ich jetzt aber anfange, jedes zweite Bautiel zu tauschen, wollte ich fragen, ob hier irgendjemand eine Idee hat, woran das problem liegen könnte.
Keine 3,3V an USBN
-
- DE Interface
-
Niklas -
March 31, 2012 at 2:27 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
-
Hallo,
hast du ein Osziloskop? Weil dann könntest du mal die Frequenz am Quarz messen. Es müssen 24MHz sein. Und poste mal bitte scharfe Bilder von dem Interface, also eins von der Unterseite, 2 vom USBN (beide lange Seiten) und eins von der Oberseite der Platine. Vielleicht sehen wir ja irgendwelche Fehler.
Viele Grüße
JP -
Hallo,
Danke erstmal für deine schnelle Antwort.
Ich habe leider kein Osziloskop, habe den Quarz allerdings bereits ein mal getauscht. Hier sin die Bilder:
http://nfsolingen.cwsurf.de/DSC01562.JPG
http://nfsolingen.cwsurf.de/DSC01567.JPG
http://nfsolingen.cwsurf.de/DSC01569.JPG
http://nfsolingen.cwsurf.de/DSC01570.JPG -
Hallo,
also Pin 5 des USBN sieht etwas komisch aus. Hat der Kontakt zur parallelen Leiterbahn? Er sollte keinen haben. Außerdem: Welche Art von Drähten hast verwendet? Sind das lackierte Drähte, weil an der Oberseite berühren die sich. Sonst hab ich versucht auf der Unterseite einen Fehler zu finden, aber das ist doch recht schwierig. Durch die Drähte sieht das alles etwas unschön aus. Ich werd das mal nacher nochmal anschauen, hab aber bis jetzt sonst keine Fehler gefunden.
Viele Grüße
JP -
Pin5 des USBN hat keinen Kontakt zu den benachbarten Pins und Bahnen, das ist nur ein Lichtreflex. Für die Brücken habe ich Kupferlackdraht benutzt, und es besteht kein Kontakt zwischen den Brücken (Durchgangsprüfer).
-
3mm über Pin 14 von SMD ist eine Lötzinnnase, die nahe an den Lackdraht kommt.
-
Hallo Niklas

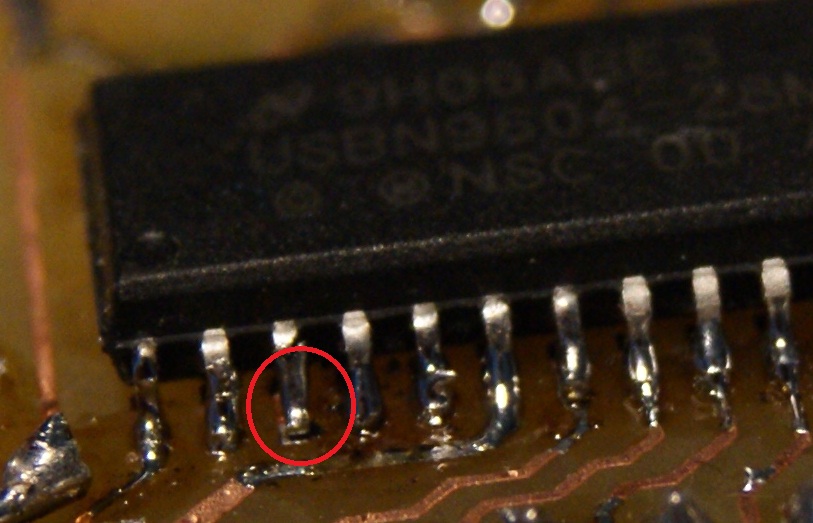

Schau mal bitte auf mein angehängtes Bild ! Es sieht so aus als ob der Pin keinen Kontakt hätte. Löte diesen doch bitte noch mal kurz nach. ... und die ganzen Flussmittelreste würde ich noch mit ACETON entfernen.
Ansonsten sieht die Platine schon so´n bisschen nach Trümmerlandschaft
aus ( bitte nicht böse sein ) aber da kann natürlich noch an anderen Stellen ein Fehler vorliegen .....Bis jetzt haben wir hier gemeinsam im Forum fast jedes Interface zum laufen gebracht ....

Gruß Lars
-
Hi,

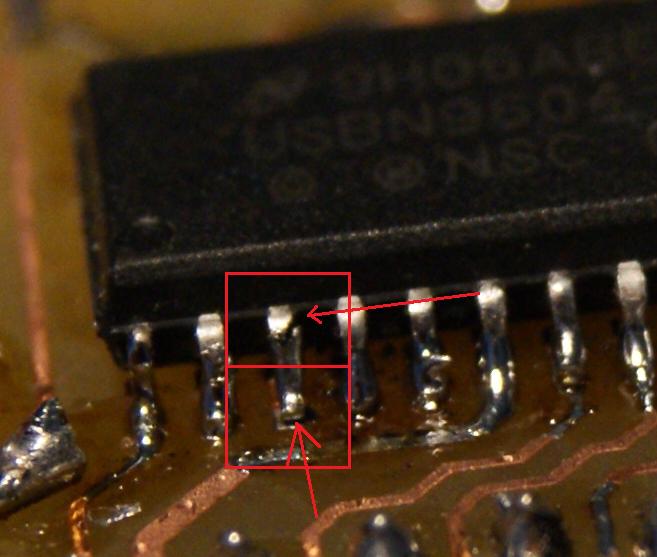

kann es sein das der Pin am IC gebrochen ist??? Pfeil Oben
Ja ich würde auch sagen, da ist ein Schatten unterm Beinchen. Pfeil Untenmfg maik
-
Ich würd eher sagen, dass ist einfach nur nen rest vom flussmittel.
Sonen Pin bricht nicht so schnell ab. Da musste echt richtig hin und her biegen. -
Ich habe den Pin nochmal richtig angelötet und auch alle anderen nochmal kontrolliert. Die anderen Pins sind alle intakt und haben auch Kontakt. Noch eine kleine Ergänzung zu meinem ersten Beitrag: Die blaue LERd leuchtet, das IF hat also definitiv eine Verbindung zum USB-Prot.
-
Hallo Niklas,
dann stimmt etwas an deiner Fehlerbeschreibung nicht. Die blaue LED leuchtet erst, nachdem die 3,3 V am Pin 18 anliegen, siehe hier: Interface gibt keine Lebenszeichen von sich
Freundliche Grüße
Stefan
-
OK, nochmal etwas genauer zu dem Fehler:
Wenn des IF an einer externen Stromquelle häöngt und der USB nicht drinnen ist, leuchtet (wie vorgesehen) die rote LED. Wenn Ich das IF am PC angeschlossen habe, leuchtet die bluae LED, sie blinkt jedoch beim einstecken nicht, sondern geht einfach direkt an. An Pin 18 des USBN liegen keine 18V an, Eine Betriebsspannung von 4ca. 4,5-4,6V hat er jedoch. Ich habe in das IF bereits einen ATMega8515 von einem bereits funktionierenden IF eingesetzt, dennoch hat es nicht funktioniert. Das funktionierende IF funktioniert allerdings mit dem AT aus dem deffekten, daher denke, ich, dass ich irgendwo einen Hardwarefehler habe. -
Kontrolliere mal die Datenleitungen von der USB-Buchse bis zum USB-Node auf Korrektheit (Durchgang, Kurzschluss, ...) und von dort weiter die Datenleitungen zum ATmega.
Bist du dir sicher, dass du auch an Pin 18 misst? Wie bereits gesagt leuchtet die blaue LED erst, wenn dort auch 3,3 V (und nicht 18 V) anliegen. -
Hallo,
An Pin 18 des USBN liegen keine 18V an, Eine Betriebsspannung von 4ca. 4,5-4,6V hat er jedoch.
öhm, naja 18V werden auf jedenfall nicht anliegen. Das maximale im gesamten Interface sind 4,6V (mal abgesehen von der höheren Spannung am Stromanschluss).
Viele Grüße
JP -
Sorry, ich hab mich wohl vertippt. Ich meine natürlich 3,3V. Ich habe jetz mochmal alle Pins des USBN mit dem Durchgangsprüfer getestet (soweit ich drankomme) und hab aber keine weiteren Fehlöer entdeckt. Die Leitungen vom USB-HUB zum USBN scheinen auch in ordnung zu seien.
-
Was heißt "so weit ich drankomme"? Der Strom sucht sich nicht aus, wo du drankommst, der nimmt den Weg, den du ihm gibst.
Was heißt "mit dem Durchgangsprüfer getestet"? Hast du die Leitungen auf Durchgang und auf Kurzschluss gegen umliegende Leitungen getestet? -
Mein Tipp wirf die Platine weg ziehe vorher die IC ab und löte dir mal eine neue Platine oder lass dir sie löten alleine wenn man sich die ganzen lötstellen betrachtet.
Alleine der IC 6 da hate die kontakte überbrückt. -
Hi,
ich muss Daniel leider recht geben. Die Platine sieht nicht toll aus. Ist in keinem Falll Böse gemeint oder gegen deine Person, aber so wie die Platine aussieht wirst du damit keine Freude haben, auch falls es funktionieren sollte. Es handelt sich beim DE-IF nicht um ein Einsteigerprojekt... es geht hier um ein USB-Microcontroller-Gerät, das eben auf Fehler empfindlicher reagiert.
Mein Tipp, versuche dich erstmal mit ein paar Lötübungen, oder lass dir von jemanden erklären wie man richtig Lötet.

Man sieht das es dir an Erfahrung oder Übung fehlt...
Auch wenn gewisse Signale mit dem Durchgangsprüfer (was auch immer für einen du nutzt) als "durchgängig" geprüft werden, muss das nicht so sein. Viele Prüfer "Piepsen" oder "leuchten" auch noch, obwohl ein Übergangswiderstand jenseits der 100 Ohm vorliegt. Es muss hier als "Durchgangsprüfung" auf jeden fall der Widerstand gemessen werden, und der sollte sich zwischen 0 Ohm (ideal) und 0,2 Ohm bewegen.
Bedenke das du hier Signale im Bereich von 2,5-3.3 Volt (USB) und 4 - 5 Volt (Controller) hast ! Die reagieren echt kritisch auf kalte Lötstellen oder ähnliches !
Grüße, Souko
-
Ich kann Daniel und Souko auch nur bestätigen.
Wirf die Platine weg und kauf dir hier im Shop die Platine. Bei der hast du eine sehr gute Qualität und damit sollte nahe zu jeder das Interface zum laufen bringen.
Mit der Selbst gemachten wirst Du auf Dauer keine Freude haben.
Auch wenn die dann mal läuft, kann die dir jederzeit wieder ausfallen. Das wird dir mit der aus dem Shop nicht so schnell passieren. -
Hallo zusammen,
sorry dass ich mich jetzt erst melde, ich habe jatzt allerdings die ganze Platiene nochmal neu gemacht. Mein Problem jetzt: An Pin18 liegen immernoch keine 3,3V an (neuer USBN) ich habe an PIN4 aber immerhin 4,6 V anligenen. Di blaue LED leuchtet jedoch nicht. Die Fuses sind richtig gesetzt und der µC wurde auch richtig geflasht. Ich habe auch schon alle Lötstellen geprüft und das ganze mit 3 verschiedwenen Quarzen getestet. Hat jemand eine Idee, woran das jetzt liegen kann? Ich möchte eigentlich vermeiden, dan USBN nochmal tauschen zu müssen, also kommt jemandem eine andere Fehlerquelle in den Kopf?
Danke schonmal im Vorraus. -
-
