DMX LED Chip

son mist aber auch, habt ihr villeicht schon mal anschreiben probiert

matthias

Ich hab eine Antwort von denen bekommen. Also verkauft wird nur in Rollen zu je 2500 Stück -.- Die wollten dann noch wissen zu welcher Firma ich gehöre und welches mein Projekt ist

Hier die Mail:

Sehr geehrter Herr R. ,

 vielen herzlichen Dank für Ihre Anfrage.

 Wir sind offizieller Distributor von My-Semi in Deutschland,
 daher ist es wichtig dass Sie uns bitte wenn möglich auch ein paar kurze
 Fragen für den Hersteller beantworten :

 1) Welches Anwendungsgebiet und Endprodukt wird Ihr Projekt haben?
 2) Wie hoch ist ca. Ihr geschätzter Jahresbedarf ?
 3) Können Sie bitte den Endkunden benennen ?
 4) Wann wird Produktionsstart sein ?

 Diese DMX LED Treiber nur auf Rollen zu je 2500 Stück (MBM) erhältlich.

 Sobald ich eine Rückmeldung von Ihnen erhalten habe sende ich Ihnen gerne ein unverbindliches
 Angebot damit Sie einen Überblick über die Preise dieser Treiber erhalten.

 Gerne stelle ich mich neuen Herausforderungen und hoffe das ich Sie
 eventuell auch bei anderen Projekten in Zukunft unterstützen kann.

 Über ein kurzes Feedback wäre ich Ihnen sehr Dankbar !
 Für weitere Informationen, Fragen und Anfragen stehen wir Ihnen gerne zur Verfügung.

 Bis dahin wünsche ich Ihnen eine Erfolgreiche Zeit.

 Vielen Dank und liebe Grüße aus Bonn


Mit freundlichen Grüßen / Best Regards / Meilleures Salutations------------IT & Sales Account Manager

Was haltet ihr davon Bekommen wir 2500 Stück auf alle verteilt xD
Gruß
Kleena

Mal sehen was passiert wenn jeder aus dem Forum ne Mail mit ner Kleinmengen Anfrage stellt *g* Vielleicht ändern die ihre Meinung *g*

Kommt halt auf den Preis an ich mein bei 0,10€ x 400 haste grad mal 40€ xD wird bestimmt deutlich teurer

Trotzdem weiterhin interessant
Gruß
Kleena

Quote from Stefan

An den Sender würde auch noch ein Abschlusswiderstand gehören, das nur der Vollständigkeit halber

Hallo,
das stimmt nicht wirklich mit dem "Abschlusswiderstand" am Sender. Wir haben hier zwar einen RS485-Treiber/Empfänger, aber wir fahren bei DMX eine vereinfachte Topologie mit nur einem Abschlusswiderstand am Ende der Leitung.

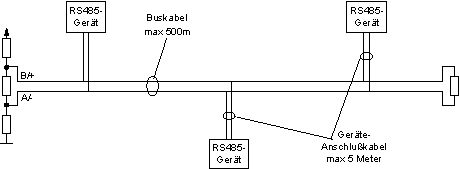

Der Abschluss an beiden Enden des Kabels wird bei RS485 eingesetzt - siehe angehängtes Bild.
Ein Auszug aus Wikipedia zu DMX:
Jede Kette muss am Ende mittels eines 120-Ohm-Abschlusswiderstands (auch Terminator genannt) abgeschlossen werden, um Signal-Reflexionen zu verhindern

Gruß
realhanno

Dann erkläre mir doch, welche Funktion der 120 Ohm Widerstand zwischen D+ und D- beim DE USBDMX-Interface dann hat

Hat jemand eine gute Quelle um die fertigen Strips zu kaufen?
Das ist genau das was ich für ein Projekt suche.

Dirk

Das betrifft aber nur die IC's, die will ich aber überhaupt nicht kaufen.

Ich brauche die fertig aufgebauten Strips.
Gefunden habe ich in zwischen einige Lieferanten, die 2 hier aus dem Thread und ansonsten nur China.
Aber in wieweit man denen trauen kann?
China ist vom preis her gut aber wer brauch schon 100-200m?

Was würde denn der MMeter kosten vllt können sich ja mehrere Beteiligen und dann zerschneiden oder kann man die nicht trennen?
Gruß
Kleena

Quote from Stefan

Dann erkläre mir doch, welche Funktion der 120 Ohm Widerstand zwischen D+ und D- beim DE USBDMX-Interface dann hat

.. schau Dir das beigefügte Bild an. Das ist original RS485. Hierbei kann jeder Teilnehmer Empfänger oder Sender sein, damit ist Anfang und Ende der Leitung nicht definiert. In standardgemäßen DMX-Anlagen habe ich allerdings nur einen Sender, der die Leitung sehr niederohmig speist. Deshalb ist nur am anderen Ende der Leitung der Abschlusswiderstand nötig. Gehst Du allerdings mit Vollduplex in die DMXerei, bedingt das dann die gleichen Umstände wie beim vollen RS485. Aber welches DMX-Gerät antwortet schon bzw. sendet auch Daten zum Master? Ist wohl momentan noch die absolute Ausnahme, oderr?

Gruß
realhanno

wenn dun rdm hast schon

matthias

Quote from Kleena

Kommt halt auf den Preis an ich mein bei 0,10€ x 400 haste grad mal 40€ xD wird bestimmt deutlich teurer

Trotzdem weiterhin interessant
Gruß
Kleena

Hallo,

Der Preis liegt bei 1,50 Euro pro Stück bei einer Stückzahl von 1k (die haben die Mindestabnahme senken können).

Ja, interessant ist dieses IC schon, hat aber auch seine Tücken:
Da 4 analoge KSQs eingebaut sind, muss ich die Betriebsspannung haargenau anpassen, damit die Leistung des ICs nicht überschritten wird. Und das kann superschnell bei diesem kleinen Teil passieren. Ich habe mal eine Rechnung durchgeführt, wo wir dieses IC mit 9 roten, 6 grünen, 6 blauen und 6 weißen LEDs a 350mA betreiben. Die Flussspannungen liegen dann (LEDs müssen "gebint" sein) bei 2,2V (rot) und bei 3,4V (der Rest). Die Betriebsspannung liegt damit bei 22V , wobei ich in die rote LED-Linie noch eine 4001 in Flussrichtung einfügen muss. Ist aber recht beachtlich, mit diesem Winzling!

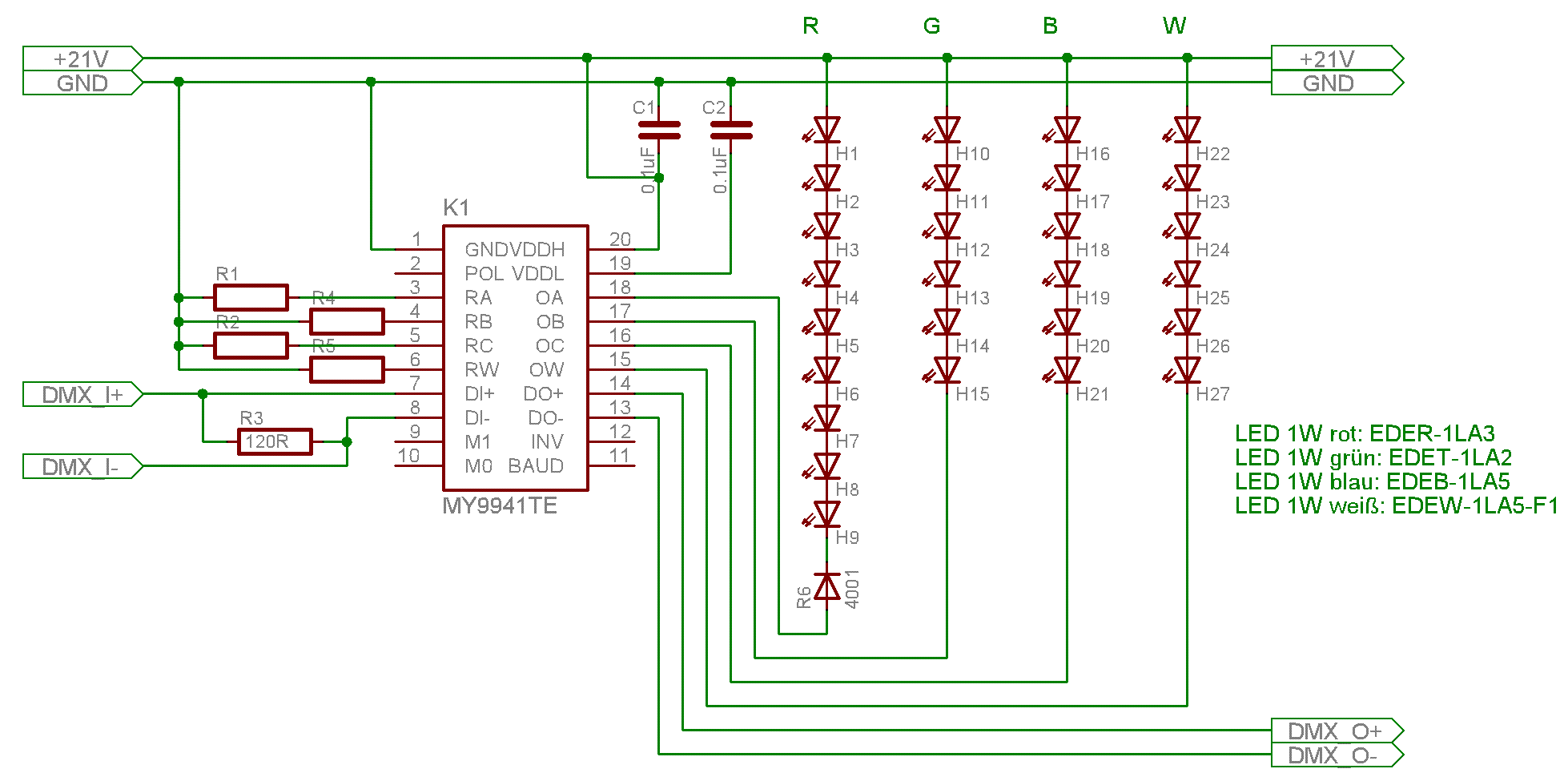

Die LED Flussspannungen und die Betriebsspannungen sind gut aufeinander auszutarieren, wenn man die Standardschaltung hernehmen möchte (siehe Bild).
Für Matrixanzeigen empfehle ich allerdings kein DMX, sondern eine Schieberegistervariante (zB. bei Macroblock, TI und auch bei MY-Semi in den unterschiedlichsten Varainten zu finden). Hiermit erreiche ich eine gute Videowiedergabe.
DMX wurde für die Veranstaltungstechnik - Lichtsteuerung entwickelt, dort sollte es auch bleiben.

Nun hat der 9941 auch eine zweite Betriebsart:
der Ausgang wird mit POL->GND als PWM-Ausgang geschaltet. Damit kann ich dann entsprechend höher ausgelegte KSQ-Treiber ansteuern und muss die LEDs nicht unbedingt binnen. Kommt somit dann auch billiger bei den LEDs, auch spielt dann (bei entsprechender KSQ-Auslegung) die Betriebsspannung eine eher untergeordnete Rolle.
Weil: langes Kabel, hoher Spannungsabfall. Damit könnte ich dann das IC nicht im Standardmodus ohne xtra KSQs betreiben...
Natürlich ist es auch möglich, für ROT eine zweite Betriebsspannung zu benutzen.

Gruß
realhanno

Quote from Stefan S.

ich würde wenn mein Projekt gelingt mehr als 280 IC´s brauchen

Quote from ffw

wenn dun rdm hast schon

matthias

sage ich doch - noch die Ausnahme..

Gruß
realerhanno

Das hier ist ein China Hersteller von kompletten Strips .

http://www.alibaba.com/product-gs/502…_strip_dmx.html
http://www.alibaba.com/product-gs/499…rip_DMX_or.html

Ist mit Sicherheit nicht der einzige, aber kann man dem trauen? Ist halt China.

Ich habe versucht eine LED Tube selber zubauen aber an diese Preise kommt man hier nicht ran.
Was kosten die LEDs? Leiterplatte? Treiber? Zeit?
Darum versuche ich es gar nicht erst so was nochmal nach zubauen.

http://www.ledwalker.com/

Hast Du gute Erfahrungen mit denen?
