De-If ohne funktion

Quote from Markus M.

genau und dann auf store

der melden button ist zu dicht neben dem zitieren *gg*

ok.. probiere ich in 5 min aus.. mache dann meldung !

leck mich einer am a*****

also ich hatte das erst so gemacht wie du sagtest... tat sich nix... hab ich da irgendwie mal bissl rumgeklickt... und auf einmal war unter dem scan button.... veränderung der werte zu sehen... muss das eben nochmal checken.... was mir auch schon auffiel, in der auflistung... der ID was es ja glaube ich ist, hat er mein teil schon mal mit hyroglyphen angezeigt... glaub selber aber das lag am rechner....

reoot des rechners nochmal.. und dann erneuter test... aber es hat mich ja mal aufathmen lassen

Taaaaaaaaaadaaaaaaaaaaaa

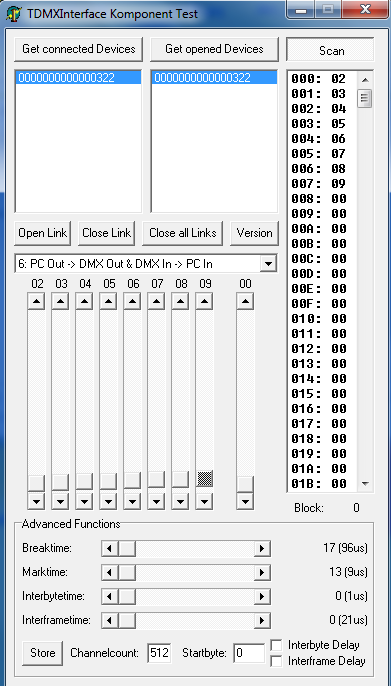

Also wenn ich nun nicht total doof bin .... sieht doch angehängtes Bild garnicht so doof aus ?

ich habe eben connectedt... modi ausgewählt...

dann an den settings rumgespielt wie beschrieben.... und gestored.. so wie nun auch zu sehen...

heisst das im klatext... mein ausgang geht nun auch ?

heisst ferner ich kork das teil nun an mein dmxc und er müsste da auch was am eingang zeigen... ? weil die lötbrücke ist ja noch gegenwärtig zwischen dmx in und out...

genau, jetzt geht er.

Dann stellst du diese Timing-Parameter ein, und dann sollte es auch an der DMX-Linie funktionieren.

ach sorry, hab garkeine rückmeldung mehr gegegen...

stand wie folgt: das inferface "funktioniert"

heute nacht noch am vorhandenen dmx strang angehängt....

hat nur leider die geräte garnicht oder völlig falsch angesprochen.

die werte auf die du verweist, hatte ich durch den hinweis von jpk auch schon verwendet, jedoch ohne sichtbaren erfolg.

vielleicht war das auch heute nach einfach schon zu spät. ich guck mir das heute abend nochmal in ruhe an, wenn ich wieder zuhause bin.

ich gebe dann wieder berricht ab....

aber mal was anderes, was ist eigentlich aus dem thread ersteller geworden ?

Timings so eingestellt.... der ganze DMX Strang spiel sau.....

Ich habe mal den Eike von hier angeschrieben, der hatte ja das selbe problem...

:

"Eike" hat Ihnen auf der Website: Forum (http://www.dmxcontrol.de/forum) folgende Nachricht gesandt:
Hallo,

nein ich habe mein DE Interface nicht zum laufen gebracht. Ich nutze es nur für DMX-in und für DMX-Out weiterhin das JMS Interface. Das läuft wenigstens anständig.

Gruß
Eike

.................

irgendwie gehts mir gerade auch so.... hab beide dmx controller dann... das de-if und den jmx2usb

mit dem jms alles ohne probleme.... und es kann nicht nur an den geräten liegen.... zwei davon sind auf dem clubeinsatz, von einem grandma pult oder so.... damit liefen die... und ich habe mir sagen lassen, das ist ein gutes pult....

warum zum teufel kriegt der billig kack passiv controller alles angesprochen, aber das creme de la creme interface nicht ?
Ich raff das nicht....

Und zudem auch mal eine Frage, an meinem Passiv Controller funzut mein Teststecker.... Rot = Power und Grün = DMX Signal.....

wenn ich den am DE IF anschliesse, leuchtet da garnichts.... das kann doch auch nicht richtig sein ?!?!?!

Zumal gerade mal 2 von meinen aufgebauten 6 geräten angesprochen werden und dann auch noch falsch....

Mit was für werten arbeitet denn das JMS ? Weil wenn ich genau die Werte einstelle, müsste alles korrekt laufen, richtig oder falsch ?

bin ja zugegebener maßen bissl genervt von dem de if.....

Quote from NordFreak

aber das creme de la creme interface nicht ?
Ich raff das nicht.... [...] bin ja zugegebener maßen bissl genervt von dem de if.....

Sorry wenn ich das mal so deutlich sagen muss: Das liegt dann aber an dir und deiner Aufbau-Qualiät, und nicht an "dem Interface".
Bei mir hat bisher noch jedes neu aufgebaute Interface auf Anhieb funktioniert - mal von dem einen abgesehen, wo das Quarz kaputt war, aber da war ich nicht dran schuld

Wenn der Loop-Back Test schon funktioniert hat, dann kann nicht mehr so viel falsch sein. Wie in der USBDMX_Debug.pdf beschrieben, kann es noch sein, dass die Fuses des Controllers falsch gesetzt sind, und der somit mit der falschen (zu langsamen) Taktfrequenz läuft. Da funktioniert ein Loop-Back, aber normale DMX-Geräte können mit dem Signal nichts anfangen.
Was aber auch noch sein kann ist, dass du die DMX Steckverbinder falsch angeschlossen hast. Sind die, wie im Projektarchiv und bereits hier im Thema beschrieben, angeschlossen?

Wir helfen dir hier gerne weiter, nur musst du uns auch die Möglichkeit geben, das zu tun Auf ein "geht nicht" können wir nur sagen "mein Beileid", je konkreter du uns sagst/zeigst, was du machst, desto genauer können wir dir bei der Fehlersuche helfen.
Mach doch mal ein Foto, wo man eindeutig die Verkabelung der DMX-Buchsen sieht.

Freundliche Grüße

Stefan

Quote from Stefan

Auf ein "geht nicht" können wir nur sagen "mein Beileid", je konkreter du uns sagst/zeigst, was du machst, desto genauer können wir dir bei der Fehlersuche helfen.
Mach doch mal ein Foto, wo man eindeutig die Verkabelung der DMX-Buchsen sieht.

naja es kam Hilfe von mir abseits des Forums. Wir haben eigentlich alle mir bekannten Fehlerquellen durchgeackert. Vielleicht kommt daher die Frustration, weil es immernoch nicht funktioniert. (Ich dachte, das sollte man mal dazu sagen, um die Nachricht im richtigen Kontext zu sehen).
Viele Grüße
JP
P.S.: Naja ich denke, das er es genau so angeschlossen hat, wie es DMXforBen letzten Mittwoch geschrieben hat. Außerdem tun ja 2 DMX-Geräte, nur die anderen streiken, also sollte die Verkabelung einigermasßen passen.

Quote from JPK

Quote from Stefan

Auf ein "geht nicht" können wir nur sagen "mein Beileid", je konkreter du uns sagst/zeigst, was du machst, desto genauer können wir dir bei der Fehlersuche helfen.
Mach doch mal ein Foto, wo man eindeutig die Verkabelung der DMX-Buchsen sieht.

naja es kam Hilfe von mir abseits des Forums. Wir haben eigentlich alle mir bekannten Fehlerquellen durchgeackert. Vielleicht kommt daher die Frustration, weil es immernoch nicht funktioniert. (Ich dachte, das sollte man mal dazu sagen, um die Nachricht im richtigen Kontext zu sehen).
Viele Grüße
JP
P.S.: Naja ich denke, das er es genau so angeschlossen hat, wie es DMXforBen letzten Mittwoch geschrieben hat. Außerdem tun ja 2 DMX-Geräte, nur die anderen streiken, also sollte die Verkabelung einigermasßen passen.

Hallo Stefan, hallo JPK,

sorry, dass ich mich nun erst wieder melde.... bin auch noch nicht lange wieder wach... lesste Nacht wieder auflegen gewesen

Ja in der Tat, sorry und danke an JPK für die Aufklärung.

Zur Anschlussbelegung der DMX Buchsen:

Da ich mit dem JMX2USB an den Input vom DE IF gegangen bin, und korrekte darstellung habe, gehe ich von der korrekten Belegung der IN-Buchse aus, korrekt ?

Wenn ich nun ein fertiges (vorher auch schon funktionierendes) DMX Kabel nun auf DMX IN und DMX Out stecke, und der Loopback test erfolgreich ist,
gehe ich auch von einer korrekten Belegung der DMX Out Buchse aus.

Ich habe mir das Debug PDF reingezogen (wobei ich gestehen muss, ich bin kein Elektroniker) und soweit ich das nachvollziehen konnte, habe ich die schlimmsten Hürden bereits genommen....

Mein USB Controller tut seinen dienst und auch alle primären wichtigen Elemente, da sonst laut Debug PDF ja die initialisierung via USB nicht durchlaufen würde. Getestet ist das nun übrigens auch mittlerweile auf zwei Verschiedenen geräten : Einmal ein 1,6 Ghz Celeron XP32Bit (1GB RAM) (wo vorher der passiv Controller auch tadelos ging) und nun wegen der Probleme auf einem 2,4 GHz mit 3,5 GB RAM Win7 32 Bit.

Auch habe ich schon ein anderes USB Kabel verwendet und auch habe ich einen zweiten ATMEGA ausprobiert, den ich auch hier via Forum bezogen hatte im Zuge einer Sammelbestellung. Da andere Besteller auch nicht diese Probleme wie ich haben, da habe ich mich bereits informiert.

Ich weiss langsam nicht mehr weiter... erwähnt wurde auch das Verändern der Fuses ? Wird das beim Flashem vom EEProm gemacht oder wo ? Denn ich habe kein Plan wie ich den flashe, wie schon erwähnt, hatte ihn extra mitbestellt. Oder geht das anders, und ich weiss nur nicht wie ?

Wenn Du aber beide DMX-Anschlüsse gleich falsch anschließt, funktioniert der Selbstbefruchtungstest ja. Also: Der Loopbacktest ist kein Garant für die richtige Polung, Taktung oder Timings!

Bei falschen Fusebits kann es sein, dass der Loopbacktest einwandfrei geht. Die Fusebits wieder richtig einstellen geht leider nicht so ohne weiteres, weil sich der ATmega nicht über die eingebauten Schnittstellen programmieren lässt.
Wenn der zweite ATmega die gleichen Probleme verursacht, würde ich darauf tippen, dass es sehr unwahrscheinlich ist, dass dieser eine Macke hat oder beide falsch programmiert wurden. Es sei denn, der selbe Programmierer hat zweimal den gleichen Fehler gemacht.

Quote from Alex Thiel

Wenn Du aber beide DMX-Anschlüsse gleich falsch anschließt, funktioniert der Selbstbefruchtungstest ja. Also: Der Loopbacktest ist kein Garant für die richtige Polung, Taktung oder Timings!

Bei falschen Fusebits kann es sein, dass der Loopbacktest einwandfrei geht. Die Fusebits wieder richtig einstellen geht leider nicht so ohne weiteres, weil sich der ATmega nicht über die eingebauten Schnittstellen programmieren lässt.
Wenn der zweite ATmega die gleichen Probleme verursacht, würde ich darauf tippen, dass es sehr unwahrscheinlich ist, dass dieser eine Macke hat oder beide falsch programmiert wurden. Es sei denn, der selbe Programmierer hat zweimal den gleichen Fehler gemacht.

Wieso schliesse ich beide DMX Anschlüsse falsch an, wieso geht dann von einem seperaten Controller den ich mit dem XLR Kabel an die Buchse von Eingang anschliesse, dann kann wohl kaum der Anschluss falsch sein, richtig oder falsch ?

Ok, dann sollte das stimmen, ich habe die letzten Beiträge mal gelesen. Kontrollier' das trotzdem mal.
Zur Sicherheit kannst Du mal die Polung tauschen, um das auszuschließen - es gibt ja einige Martin-Geräte die genau diese "falsche" Belegung brauchen, ich bin jetzt aber nicht auf dem Laufenden, inwiefern Fremdgeräte mit einer invertierten Belegung ev. trotzdem was anfangen können.

Falsche Fusebits kann man ausschließen, wenn ein angeschlossenes DMX-Gerät funktioniert. Es bleiben demnach nur noch die Timings, wenn das schon erfolgreich/-los getestet wurde: Anfängerfehler, kalte Lötstellen, Wackelkontakte.

Quote from Alex Thiel

Ok, dann sollte das stimmen, ich habe die letzten Beiträge mal gelesen. Kontrollier' das trotzdem mal.
Zur Sicherheit kannst Du mal die Polung tauschen, um das auszuschließen - es gibt ja einige Martin-Geräte die genau diese "falsche" Belegung brauchen, ich bin jetzt aber nicht auf dem Laufenden, inwiefern Fremdgeräte mit einer invertierten Belegung ev. trotzdem was anfangen können.

Falsche Fusebits kann man ausschließen, wenn ein angeschlossenes DMX-Gerät funktioniert. Es bleiben demnach nur noch die Timings, wenn das schon erfolgreich/-los getestet wurde: Anfängerfehler, kalte Lötstellen, Wackelkontakte.

Moin ! Erstmal Danke für die Anteilnahme.... hier werden sie WIRKLICH geholfen

OK, kann ich etwas zerschiessen wenn ich die Polarität änder ?

Die Anfängerfehler denke ich, dürften nicht eingetreten sein. Soweit es mir mit meinen technischen Mittel möglich war, habe ich das schon durchgeklingelt

Kalte Lötstellen habe ich soweit eigentlich ausschliessen können, habe jedoch mir auch die Mühe gemacht, noch mal einige Lötstellen nachzulöten. Den doofen USB Controller habe ich zum Glück auch heil drauf bekommen, der hat mir wo ich ihn gesehen habe bissl Kopfzerbrechen bereitet... aber er hats überlebt

Kann sich denn mal einer im Grunde erklären, warum mein Test-Stecker nicht geht ? Fehlt da irgendwie eine Spannung ?

Der Teststecker sollte aufjedenfall was anzeigen.
Kannst ja mal mit nem Multimeter zwischen GND und D+ und D- messen.
Da müsste definitiv ne Spannung anliegen.

Am anfang hatte ich das Problem, dass ich die Timings noch nicht eingestellt hatte.
Da hat mein Teststecker immer nur kurz geblinkt aber der Loopback-Test hatte funktioniert.

Abend,
sry, dass ich mich übers Wochenende nicht gemeldet habe, aber hatte einiges zu tun.
Um mal deine Frage zur Polarität zu klären: es sollte garnichts ausmachen, wenn du D+ und D- vertauscht. Das einzige was passiert ist, dass deine Geräte das Signal nicht mehr verstehen können. Wie Alex Thiel schon gesagt hat, gibt es einige Geräte der Firma Martin, bei denen eben diese Polarität vertauscht ist. Hatte sogar schon ein Mischpult (nicht Martin, sondern irgendein billiges), bei dem es einen Schalter gab, um die Polarität zu vertauschen. So konnte ich das schon unfreiwillig ausprobieren, wenn sich der Schalter beim Transport verstellt hat und die Geräte dann wild geflackert oder bewegt haben.
Markus M.: Auf das Problem mit den Timings sind wir auch gestoßen. Nachdem NordFreak die Timings gesetzt hatte, konnte er wenigstens den Loop-Back-Test erfolgreich durchführen (davor hat es nicht oder nur sporadisch funktioniert).
Viele Grüße
JP

Moin,

ich bin der mit dem ebenfalls nicht richtig funktionierenden DE-Interface und werde mich ab morgen wieder dran setzten.

Ich nutze das DE-Interface halt nur als DMX-IN weil ich noch keine vernünftige Ausgabe hinbekommen habe. Als OUT kommt bei mir immer noch das JMS zum Einsatz. DMX-IN klappt bei mir super. Habe nen altes Botex 12 Kanal Pult dran. Ich habe das DE-Interface fertig aufgebaut gekauft in der SMD version von hier: http://www.ledstyles.de/ftopic13796.html
Ich hatte es dann nochmal zum "Hersteller" geschickt.
Zitat:

Quote

Hallo Eike,

ich habe ein bisschen an den Settings des IF "gespielt" (siehe hier: http://www.ledstyles.de/fpost235943.html#post235943), konkret das Häkchen für Interbyte Delay an- und wieder ausgeschaltet, und dann gings wieder. Zusätzlich habe ich die Brown-Out Detection in den Fuses aktiviert, vielleicht behält das EEPROM jetzt die Werte beim Abziehen des Interfaces besser...

Ich schicks Dir Montag wieder.

Als es dann wieder kam funktionierte es auf Anhieb mit meinen ADJ TriPhase. Als ich es dann irgendwann einsetzen wollte und 4 led kannen anklemmte, funktionierte es wieder nicht und alles blinkte wild. Auch der ADJ wollte nicht mehr so richtig. Ich habe dann stundenlang an den Werten rumgespielt und ab und zu blinkte mal die DMX lampe am TriPhase. Ich habe es aber nie geschafft alles stabil hinzubekommen. Hatte dann keine Lust und Zeit mehr. Morgen werde ich das DE Interface mal wieder für DMX-Out testen. Bekannter von mir hat das gleiche Interface vom gleichen Hersteller.

Bild:
[Blocked Image: http://eike-mache.de/bilder/bild.php/24,p1030139H8CU4.jpg]

Quote from NordFreak

Da ich mit dem JMX2USB an den Input vom DE IF gegangen bin, und korrekte darstellung habe, gehe ich von der korrekten Belegung der IN-Buchse aus, korrekt ?

Korrekt

Quote from NordFreak

Wenn ich nun ein fertiges (vorher auch schon funktionierendes) DMX Kabel nun auf DMX IN und DMX Out stecke, und der Loopback test erfolgreich ist,
gehe ich auch von einer korrekten Belegung der DMX Out Buchse aus.

Korrekt

Quote from NordFreak

einen zweiten ATMEGA ausprobiert

Hast du dort bereits etwas an den Timing-Einstellungen verändert, oder ist der noch komplett original?

Quote from NordFreak

erwähnt wurde auch das Verändern der Fuses ?

Gehen wir einfach mal davon aus, dass die Fuses von dem zweiten Controller korrekt sind - streichen wir den Punkt vorerst.

Quote from NordFreak

Wird das beim Flashem vom EEProm gemacht oder wo ?

der EEProm ist ein Teil vom Controller, der wird beim Programmieren vom Controller beschrieben (oder wenn du im Test-Tool auf Store klickst) - den kannst du nicht extra mitbestellen, den bekommst du automatisch mit dem Controller. Falls du das SRAM meinst: Das brauchst du nicht programmieren, das wäre, wie wenn du den Hauptspeicher von deinem Computer vor dem Einbau noch mit irgendwas beschreiben willst.

Was noch möglich wäre sind kalte Löststellen oder ähnliches, denn der Loopback (kurze Strecke) und mit wenigen Geräten funkitoniert es ja, habe ich dich da richtig verstanden? Prüfe auch nochmal den DMX-Out Teil (ab Optokoppler) und tausche mal vom In- und Out-Teil die ICs gegeneinander aus - geht es dann besser?

Quote from Alex Thiel

es gibt ja einige Martin-Geräte die genau diese "falsche" Belegung brauchen

Martin bis 2000, seitdem sollten alle Martin-Geräte die "richtige" (wenn auch auf der falschen Buchse ;)) Belegung haben.

Quote from NordFreak

OK, kann ich etwas zerschiessen wenn ich die Polarität änder ?

Nein, DMX ist ein symmetrisches Signal.

Die Anfängerfehler denke ich, dürften nicht eingetreten sein. Soweit es mir mit meinen technischen Mittel möglich war, habe ich das schon durchgeklingelt

Quote from NordFreak

Kalte Lötstellen habe ich soweit eigentlich ausschliessen können, habe jedoch mir auch die Mühe gemacht, noch mal einige Lötstellen nachzulöten. Den doofen USB Controller habe ich zum Glück auch heil drauf bekommen, der hat mir wo ich ihn gesehen habe bissl Kopfzerbrechen bereitet... aber er hats überlebt

Wenn du noch Kontaktprobleme hast, dann nur auf dem Weg Controller -> DMX Out, der Rest funktioniert ja nach deiner Schilderung. Richtig?

Quote from Eike

ich bin der mit dem ebenfalls nicht richtig funktionierenden DE-Interface

Quote from glorious7

ich klinke mich mal hier ein, da ich ein ähnliches Problem wie NordFreak habe.

Könnte bitte jeder ein eigenes Thema machen, sonst blick ich hier nicht mehr durch, was jeder jetzt schon ausprobiert hat, und welches Problem er genau hat. Ihr müsst auch nichts dafür zahlen, eigenes Thema erstellen zu dürfen

Quote from glorious7

(IF wird komischerweise gleich 3mal in der Liste angezeigt)

Tritt auf manchen Rechner auf, denk dir da nix. Funktionieren muss es trotzdem.

Quote from glorious7

- Bei den Timings jeweils einmal vor und zurück geklickt und dann auf Store -> USB LED flackert dabei

Und schon hast du die falschen Timings. Stelle bitte

Quote from http://www.dmxcontrol.de/forum/index.php?page=Thread&postID=20966#post20966

die bereits empfohlenen Timings ein

. Prinzipiell sollte der Controller aber schon die richtigen Timings haben, du hättest da nichts ändern müssen.

Quote from glorious7

- Scan oben rechts angeklickt und anschließend Regler bewegt und losgelassen

USB-LED blinkt dabei schon, oder?

Quote from glorious7

-> Keine Änderung der DMX LED

Die kann technisch garnichts anderers als leuchten, schau dir mal den Schaltplan bzw. die Platine an

Quote from glorious7

Korrekt wäre 1->3, 2->2, 3->1, oder?

Genau, so steht es ja auch im Projektarchiv drin.

Quote from glorious7

Habe aber beide Buchsen gleich falsch angeschlossen, so dass der Loopback-Test trotzdem funktionieren sollte ...

In deinem Fall ja, generell aber nicht.

Quote from glorious7

Hat jemand eine Idee, was da schief laufen könnte? Werde mal für einen weiteren Test die Pins von CON1 und CON2 direkt verbinden, muss aber erstmal Kabel dafür besorgen.

Ein wenig Schaltlitze wirst du doch noch da haben, oder? Für nen kurzen Test reicht es ja, wenn du sie dort direkt anlötest. Kannst ja die DMX-Buchsen weiterhin dran lassen - die OUT-Buchse funktioniert auch dann noch problemlos, der DMX-In ist ja eigentlich nur ein weiterer Empfänger am Bus.

Freundliche Grüße

Stefan

Hast du andere Geräte zur Verfügung, um DMX-In und DMX-Out unabhängig voneinander auszuprobieren?
Hast du ein Oszilloskop zur Verfügung, mit dem man sich mal das Ausgangssignal ansehen könnte?
