LED Stromquelle ??

**TiPpFeHlEr** · January 17, 2011 at 6:53 PM

iss ne idee

danke

mfg maik

**TiPpFeHlEr** · January 19, 2011 at 4:33 PM

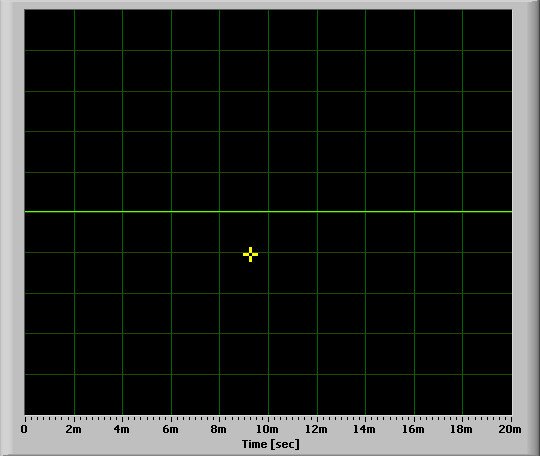

so hier mal die OSZI messung.
bei angeschlossener KSQ + LED

Messpunkt : Versorgungsspannung, nach kondensator + vor KSQ
Bild 1 = min last
Bild 2 = max last

ohne Last ist die spannung kpl. glatt

mfg maik

OLAF-HEAD · January 19, 2011 at 4:46 PM

was ist das für ein ORSZI

**TiPpFeHlEr** · January 19, 2011 at 5:02 PM

@ olaf

warum??
ist eion Soundkarten Oszi --> http://www.zeitnitz.de/Christian/scope_de

und noch zum Vergleich

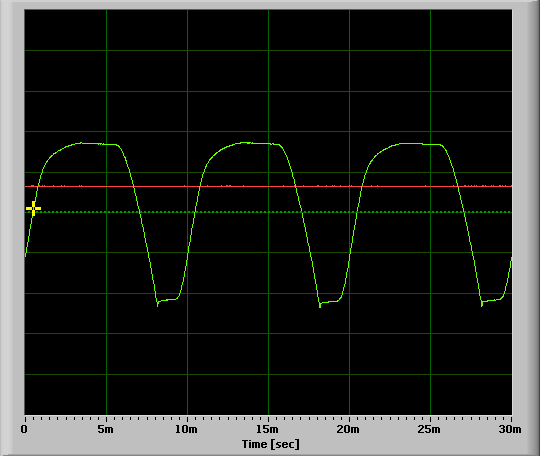

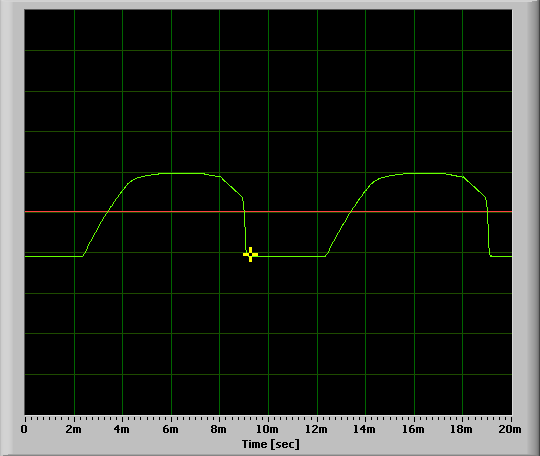

Bild 1 = 6V 17A ohne Kondensator (geht garnicht) max 10%, nie glatt

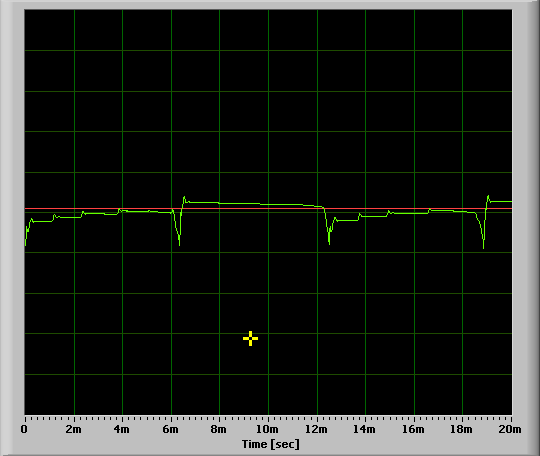

Bild 2 = 5V 30A PC Schalt NT (geht) max 100%, immer glatt
Bild 3 = 5V 4A Schalt NT (geht halb) max 50%, bis 50% spannung glatt

mfg maik

**TiPpFeHlEr** · January 20, 2011 at 6:10 PM

SOOOOOO

et geht!

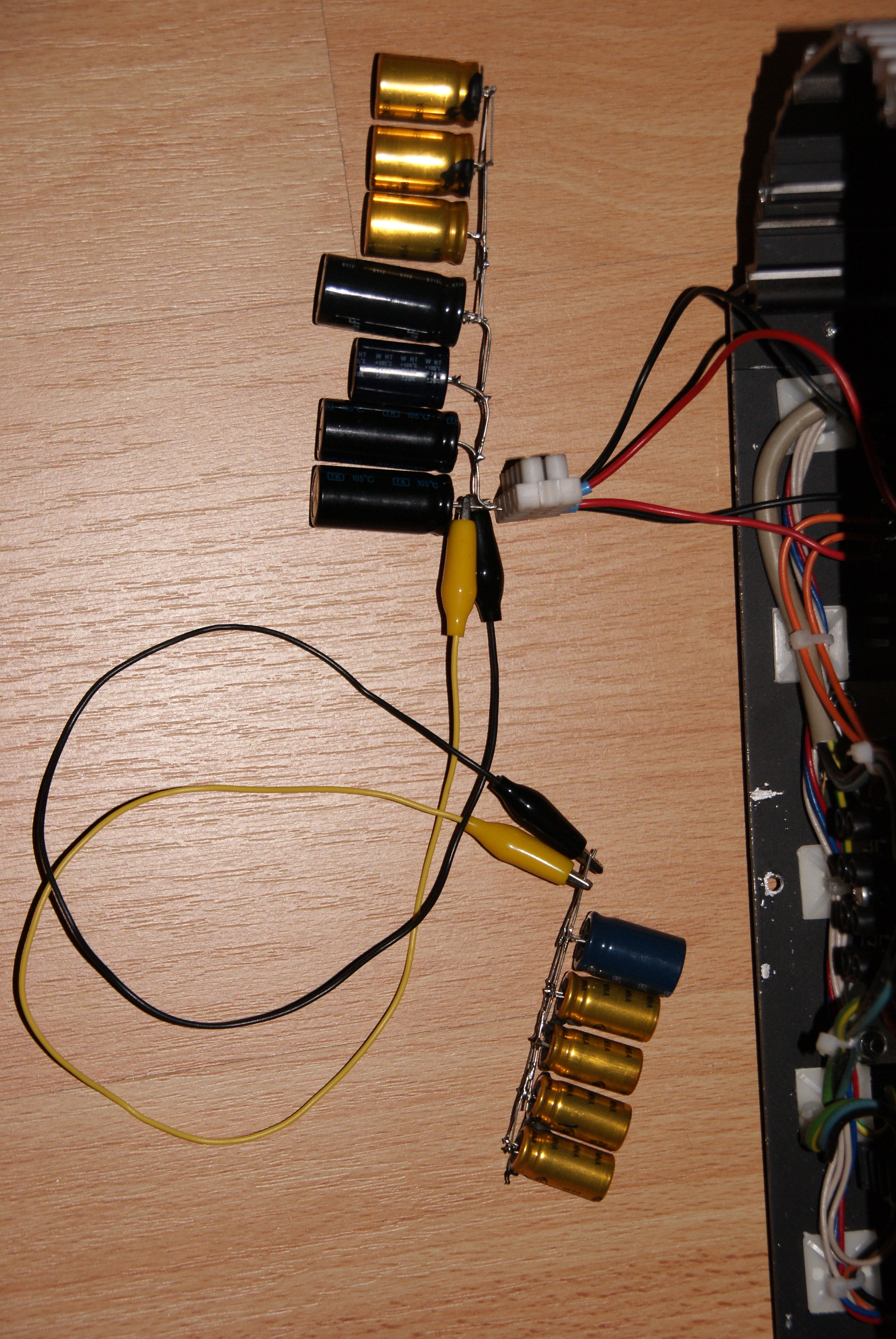

habe nun mal alles durchsucht und alle Kondis die ich gefunden habe, eingebaut.
es sind nun :
10x 2200µF
1x 3300µF
1x1000µf

verbaut, also 26300µF insgesammt.

ripple ist nun im 10mV bereich.

und nun gehts. LED ist bei 100%, und Spannung ist glatt.
nun sollte man glauben das bei Spannung wegnahme die Led nachleuchtet.
Aber nix..... sofort backout

was wäre nun besser 1x 26000µF oder viele kleine???

mfg maik

p.s. noch sind die Projektionen unscharf, GOBO Rad ist noch nicht ausgerichtet, Sorry.....

tim · January 20, 2011 at 9:04 PM

1000µF pro A Strom gilt als Faustformel.

Deine Kondensatoren sehen son bischen nach gesammelten Werken aus, mal hier und mal da einen ausgelötet.
Mit den Jahren verlieren die Cs ihre Kapazität, gerade wenn sie in warmer Umgebung waren.

Ich würde neue Kondensatoren verwenden, zwei mal 4700µF.

Aber:
Dein Trafo 6V, 17A klingt recht schwer. Warum nicht ein "leichtes" SNT?

Ansonsten: sieht nach super Ergebnissen aus!! Sind die Gobos scharf? Die LED ist ja nun nicht ideal punktförmig.

**TiPpFeHlEr** · January 21, 2011 at 2:42 PM

hi tim,

oki werde malö neue 4700 er bestellen.
ja die Gobo's sind scharf wenn alles richtig ausgerichtet ist!!
und nein das Trafo ist nicht schwer ca. 1 kg
es gibt kein SNT mit 6V, nur einstellbare für ab 80,-

mfg maik

**TiPpFeHlEr** · January 21, 2011 at 6:47 PM

das Resultat.....

Projektion auf Hauswand ca. 30m.

Bild 3 verspiegelt durch Fensterglas

Fazit: kann die LED nur empfehlen.....

mfg maik

**Markus M.** · January 21, 2011 at 7:30 PM

Vieleicht baue ich meine TS-2 auch auf LED um.
Im moment sind da 100Watt Halogen drin.

Kann die LED mit 100 Watt Halogen mithalten oder ist sogar stärker?

**TiPpFeHlEr** · January 22, 2011 at 9:32 AM

also 100W Halogen dürfte es locker übertreffen.
werde mal mit 250W Halogen und 250W MSD vergleichen.

mfg maik

**TiPpFeHlEr** · February 17, 2011 at 5:55 PM

UPDATE

so, zum Thema Kondensator.
hatte neue 4700er bestellt, und verbaut.
Anfangs lief es mit den 4x4700µF auch gut, irgendwann fing die LED wieder an zu flackern!
also habe ich noch 2x 2200µF eingebaut---> und nun perfekt

FAZIT: die KSQ ist extrem empfindlich

mfg maik

p.s. der Mini-Patend eigenbau ist fertig

**TiPpFeHlEr** · February 21, 2011 at 6:29 PM

zum Abschluss....

so nun könnt ihr sehen für was die Led benutzt wird.
in meinem selfmade Mini Patend Light LED

http://www.youtube.com/watch?v=WXQsqmsOUN0
oder hier

http://vimeo.com/20200751 (HD)

mfg maik

ffw · February 21, 2011 at 6:36 PM

sieht gut aus

respekt!

gruß matthias
