Versuch DDF für LED PAR FX-30

Hallo,
Da ich unsere Geräte nicht gefunden habe versuch ich mich mal am selber erstelle

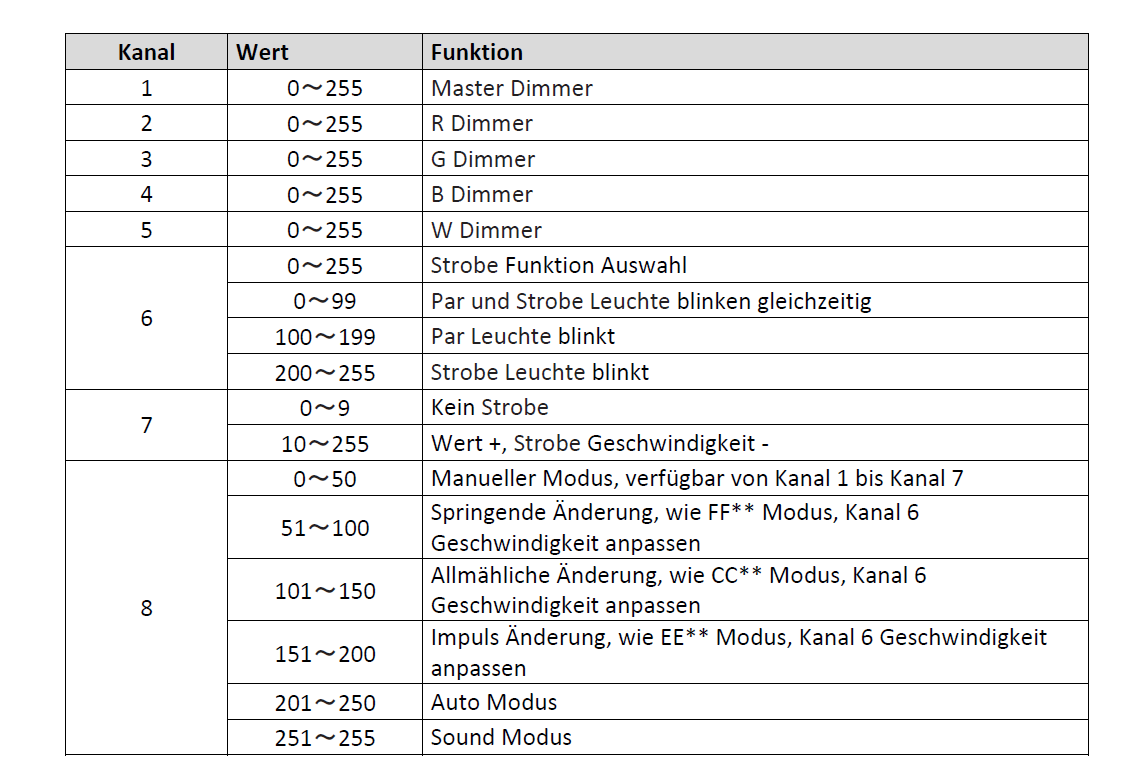

Die DMX Adressen sind laut Anleitung:

Meine DDL hab ich mal bisher soweit.

<?xml version="1.0" encoding="UTF-8"?>
<device type="DMXDevice" dmxcversion="3.3.0" dmxaddresscount="6" ddfversion="1.0.0">
  <information>
    <model>LED PAR FX-30</model>
    <vendor>Etec</vendor>
    <author>Mike L</author>
   </information>
  <functions>
    <dimmer dmxchannel="0"/>
    <rgb>
      <red dmxchannel="1"/>
      <green dmxchannel="2"/>
      <blue dmxchannel="3"/>
      <white dmxchannel="4"/>
    </rgb>
    <strobe dmxchannel="5" >
      <range type="linear" mindmx="0" maxdmx="255" minval="0" maxval="15" />
    </strobe>
    <rawstep dmxchannel="7" name="Macros">
      <step caption="Manual" mindmx="0" maxdmx="50" />
      <step caption="Color hart" mindmx="51" maxdmx="100" />
      <step caption="Color soft" mindmx="101" maxdmx="150" />
      <step caption="Color Impuls" mindmx="151" maxdmx="200" />
      <step caption="Auto Mode" mindmx="201" maxdmx="250" />
      <step caption="Musik Mode" mindmx="251" maxdmx="255" />
    </rawstep>
  </functions>
</device>

Es wäre super wenn da mal einer drüber sehen könnte ob das stimmt und bei den Fehlenden Teilen helfen.
Danke

Quote from Helmut

DMX Kanal 6 ist die vorauswahl welches ich als rawranges einbinden würde da sie die geschwindigkeit regeln

Für dein DMX Kanal 8 würde ich auch eine rawrange ändern und den "Manuellen Modus" auf "DMX Modus" umschreiben das andere sind dann ja die Autoprogramme

Danke.

Leider geht der DDL Creator ja nicht
Aktuell würde es dann so aussehen:

<?xml version="1.0" encoding="UTF-8"?>
<device type="DMXDevice" dmxcversion="3.3.0" dmxaddresscount="8" ddfversion="1.0.0">
  <information>
    <model>LED PAR FX-30</model>
    <vendor>Etec</vendor>
    <author>Mike L</author>
   </information>
  <functions>
    <dimmer dmxchannel="0"/>
    <rgb>
      <red dmxchannel="1"/>
      <green dmxchannel="2"/>
      <blue dmxchannel="3"/>
      <white dmxchannel="4"/>
    </rgb>
    <rawranges  dmxchannel="5" >
     <step caption="Par-Strobe flash" mindmx="0" maxdmx="99" />
     <step caption="Par flash" mindmx="100" maxdmx="199" />
     <step caption="Strobo flash" mindmx="200" maxdmx="255" />
    </rawranges >
    <strobe dmxchannel="6" >
      <range type="linear" mindmx="10" maxdmx="255" minval="0" maxval="15" />
    </strobe>
    <rawranges  dmxchannel="7" name="Macros">
      <step caption="DMX Modus" mindmx="0" maxdmx="50" />
      <step caption="Color hart" mindmx="51" maxdmx="100" />
      <step caption="Color soft" mindmx="101" maxdmx="150" />
      <step caption="Color Impuls" mindmx="151" maxdmx="200" />
      <step caption="Auto Mode" mindmx="201" maxdmx="250" />
      <step caption="Musik Mode" mindmx="251" maxdmx="255" />
    </rawranges >
  </functions>
</device>

Passt das so?
Zum Testen komme ich leider erst morgen.

Mich gruselt es da ja schon vor den Moving Heads.

Quote from KaHe10

Quote from Lordcyber

Danke.

Leider geht der DDL Creator ja nicht
Aktuell würde es dann so aussehen:

Mich gruselt es da ja schon vor den Moving Heads.

Was sind denn das für MH's? Da sind doch schon einige DDF in der Library.

Ein vernünftiger XML-Editor ist da klar vom Vorteil.

Editor nehme ich schon immer Notepad++

Moving Heads sind zum einen Uking B243 50W
https://drive.google.com/file/d/1WUWl5X…akA3cAm4PU/view

und
Flash da hab ich keinen Typ
Aber die Anleitung ich hab sie mal angehängt.

Das Problem mit Vorhandenen ist das ich nicht weiß ob das passt.
Daher hab ich mal mit dem LED Spot hier angefangen und
Danach kommt einer der Moving Heads das ich das kapiere.

Quote from KaHe10

Der Eurolite LED TMH-6 ist eventuell baugleich bzw. läßt sich schnell anpassen.

Hast du bei Notepad++ das XML Plugin installiert?

XML Notepad, hat einen "Tree View", mach größere XML besser überschaubar.

Danke hab ich gerade Installiert.
Bisher kam ich auch ohne das XML Plugin zurecht.

Wie ich eben festgestellt habe sind die 3 Uking Moving Heads die LEDS durch.
Daher hab ich bei denen noch Zeit bis ich die wenn Überhaupt ersetzt habe.

Daher hab ich jetzt nur noch die Flash.
Da werde ich mir mal das DDF der TMH-6 ansehen.Wäre Ideal wenn sich das umarbeiten lässt.

Quote from KaHe10

Gerade mal geschaut, beim TMH-6 sind die Kanäle etwas anders verteilt.

Für die Farbmakros und Bewegungsmakros würden ich einen RAW-Kanal verwenden.

Die Funktionen der Makros würden ich eher von DMXC übernehmen lassen. Wird dann auch in der StageView besser dargestellt.

Für den UKing 50w mit LED-Ring gibt es ein DDF, mal testen.... kann man ja notfalls immer noch editieren und ein Update im Projekt durchführen.

Mach kurz ein neues Projekt, füge das DDF ein Adresse 1, ein Gerät anschließen auch Adresse 1 und paar Sekunden später weißt du ob es paßt.

Leider hab ich das DDF für den UKing 50w mit LED-Ring unter
https://ddf.dmxcontrol.de/
nirgends gefunden. Wo muß ich da suchen?

Allerdings kam jetzt noch American DJ Stinger Gobo und ADJ Galaxian GEM LED dazu.
Leider wieder noch kein DDF vorhanden oder keine gefunden.

Da ich mir der Gefahr der Laser bewusst bin werde ich diese erstmal nicht nutzen

Da ich mich auch für den Laserschutzbeauftragter nach OStrV und TROS angemeldet habe
werden die vielleicht danach teilweise in Betrieb genommen.
Das wird sich aber erst noch zeigen.

Quote from KaHe10

Auch hier gibt es was. Schau mal ob da die richtigen DDF bei sind.

American DJ Stinger

American DJ Stinger II

Ist es der Galaxian 3D? Für den wäre auch ein DDF vorhanden.

Bei den Flash... pass doch erst einmal die DMX Kanäle an. Aus dem Makro-Geraffel kannst die einfach einen RAW Kanal machen, läßt sich später immer noch anpassen.

Das XML-Tool oder Plugin kann man gut einsetzen um die grobe Struktur der XML-Datei zu überprüfen. Es ist schleicht sich schnell mal ein kleiner Fehler ein bzw. man vergißt eine Prozedur wieder zu schließen. Das solltest du installieren, es kostet nichts und schadet ja nicht.

Nichts ärgerlicher, als wenn später aus diesem Grund etwas nicht so richtig funktioniert und man den Fehler suchen musst.

XML-Notepad ist durch seine Tree-View besonders gut geeignet bestehende DDF umzubauen, gerade weil du die zurzeit nicht zu bearbeiteten Strukturen zuklappen kannst.

Klar kann man auch alles ohne diese Helferlein editieren, geht auch mit jedem 0815 Editor, aber warum?

Display More

Vielen Dank für die Mühe.
Leider sind Stinger und Stinger Gobo verschieden.
Ebenso Galaxian 3D und ADJ Galaxian GEM LED. Aber der Galaxian IR kommt dem Nahe

Die Uking Moving Haads haben sich erledigt. Da die LEDs hinüber sind. Kommen also nur die Flash zum Einsatz.
Daher mal das TMH-6 ansehen und vergleichen.

Quote from KaHe10

Haben die UKing nicht eine weiße CreeLED verbaut? Wenn du halt weißt. auf welcher Seite der Lötkolben warm wird.

Und bei allen drei MovingHeads sind die LED hinüber, o.k. scheint ja dann eine Schwachstelle zu sein.

Sind in den Flash MH`s 15 Watt RGB verbaut, oder ist es der Anschlusswert?

Das ist nicht gerade viel, hoffentlich geht der Effekt nicht in der restlichen Beleuchtung unter.

Das Problem der Uking ist nicht das Löten. Sondern die Passende zu bekommen. Also Abmessung usw.
Aussehendem gehören die anscheinend dem Vermieter. Da wollte der Chef nicht da Geld investieren.

Mit den Flash werde ich ja sehen Aktuell ist ja Baustelle da werde ich das mal testen.
Es geht eh nur um Tanzfläche mit 25qm und 3m Deckenhöhe. Da werden die hoffentlich reichen.

Quote from KaHe10

Soweit ich das auf die Schnelle gesehen habe sind´die Kanäle anders angeordnet, die lassen sich ja schnell auf den richtigen Platz schieben.

Die Aufteilung der Makros habe ich jetzt nicht genauer angeschaut (bin auch kein Freund der internen Makros) die musst du eventuell korrigieren, oder machst halt RAW-Kanäle von 1 - 255 daraus. DMXC kann sowieso nicht wirklich was mit den Makros anfangen, es werden halt die Benennungen der RAW-Steps angezeigt.

Wo ist den der Unterschied zwischen dem Stinger und Stinger Gobo? Nur ein GoboRad? Das ließe sich doch schnell einfügen. Die meiste Arbeit liegt eher darin Bilder von den Gobo`s einzupflegen.

Da versuch ich mich gerade daran. Die Flash Moving HEads hab ich ja einen hier.
Leider hab ich eben gesehen das im TMH-6 DDL auch keine Gobo Bilder drin sind.
Also sehen wo wie ich dei her und rein bekomme.

Der Stinger Gobo kommt erst die Tage.

So, aber mal zurück zum Anfangspost. Für die anderen Geräte mache ich dann eigenen Beiträge auf.
Das ist sonst nur ein Durcheinander.
Wenn einer der Admins/Moderatoren das was nicht dazu gehört aussortiert wäre ich froh.

Ich hab jetzt die Zeit an die FX-30 wieder zu gehen

<?xml version="1.0" encoding="UTF-8"?>
<device type="DMXDevice" dmxcversion="3.3.0" dmxaddresscount="8" ddfversion="1.0.0">
  <information>
    <model>LED PAR FX-30</model>
    <vendor>Etec</vendor>
    <author>Mike L</author>
   </information>
  <functions>
    <dimmer dmxchannel="0"/>
    <rgb>
      <red dmxchannel="1"/>
      <green dmxchannel="2"/>
      <blue dmxchannel="3"/>
      <white dmxchannel="4"/>
    </rgb>
    <rawranges  dmxchannel="5" >
     <step caption="Par-Strobe flash" mindmx="0" maxdmx="99" />
     <step caption="Par flash" mindmx="100" maxdmx="199" />
     <step caption="Strobo flash" mindmx="200" maxdmx="255" />
    </rawranges >
    <strobe dmxchannel="6" >
      <range type="linear" mindmx="10" maxdmx="255" minval="0" maxval="15" />
    </strobe>
    <rawranges  dmxchannel="7" name="Macros">
      <step caption="DMX Modus" mindmx="0" maxdmx="50" />
      <step caption="Color hart" mindmx="51" maxdmx="100" />
      <step caption="Color soft" mindmx="101" maxdmx="150" />
      <step caption="Color Impuls" mindmx="151" maxdmx="200" />
      <step caption="Auto Mode" mindmx="201" maxdmx="250" />
      <step caption="Musik Mode" mindmx="251" maxdmx="255" />
    </rawranges >
  </functions>
</device>

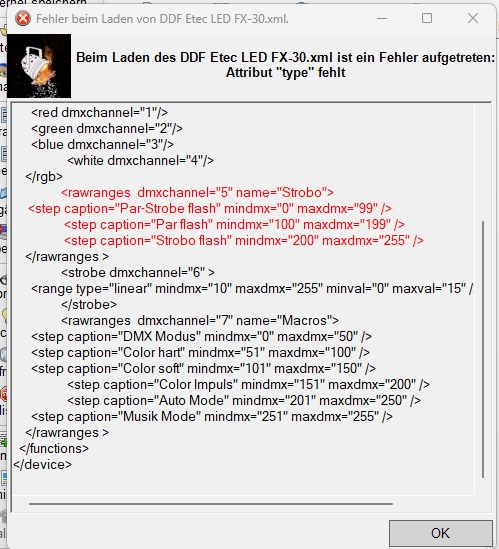

Leider bekomme ich diesen Fehler siehe Bild.
Was hab ich da falsch gemacht?

Wäre super wen ich zumindest eines der Geräte schon mal fertig hätte.
Da gruselt es mich vor den anderen wenn hier schon scheitere.
Vielen Dank.

Quote from Steff

Hallo,

Quote from Lordcyber

Also sehen wo wie ich dei her und rein bekomme.

Ersat mal schauen ob bei den Images der DDFs was passendes dabei ist.

Wenn nicht, Ich hatte die für meine Scanner selber erstellt.

Auf weiße Wand leuchten lassen und mit Spiegelreflexkamera fotografiert.

Dann habe ich die Bilder mit Photoimpact bearbeitet.

Bei den Gobos:Quadratisch zuschneiden, Farbsättigung runter, Kontrast hoch und Helligkeit anpassen.

Ist etwas fummelig die passende Einstellung zu finden.

Dann Größe auf 128 x 128 Pixel und als *.png speichern.

Gruß Steff

Display More

Danke aber wollte zurück zum Thema der LED Spots..
Das ich mal ein Teil fertig habe.
Zu den MHs hab ich eben gesehen sind in der Anleitung abgebildet also wird das weniger ein Problem werden.

Quote from LightningBrothers

Quote from Lordcyber

Leider bekomme ich diesen Fehler siehe Bild.
Was hab ich da falsch gemacht?

Vergleiche mal deine Implementierung mit den Code-Beispiele, die für diese Funktion in der DDF-Doku im Wiki existieren. Vielleicht siehst du es ja selbst.

Danke.Für den Tipp das es so etwas offensichtliches sein soll das man es selber findet.
Eigentlich hasse ich so Bemerkungen da sie eigentlich nichts aussagen.
Etwas mehr hinweise rawranges rawstep wäre besser gewesen.

Ich hab mich durch den Rat hier rawranges zu verwenden verleiten lassen.

Es reicht ja rawstep da ich nur den Mittelwert bei CH 6 und 8 brauche.
Nun nach erneutem durchlesen der Doku Beispiele hab ich es entsprechend geändert.

Code;

<?xml version="1.0" encoding="UTF-8"?>
<device type="DMXDevice" dmxcversion="3.3.0" dmxaddresscount="8" ddfversion="1.0.0">
  <information>
    <model>LED PAR FX-30</model>
    <vendor>ETEC</vendor>
    <author>Mike L</author>
   </information>
  <functions>
    <dimmer dmxchannel="0"/>
    <rgb>
      <red dmxchannel="1"/>
      <green dmxchannel="2"/>
      <blue dmxchannel="3"/>
      <white dmxchannel="4"/>
    </rgb>
    <rawstep  dmxchannel="5" name="Strobo Def">
     <step caption="Par-Strobe flash" mindmx="0" maxdmx="99" />
     <step caption="Par flash" mindmx="100" maxdmx="199" />
     <step caption="Strobo flash" mindmx="200" maxdmx="255" />
    </rawstep >
    <strobe dmxchannel="6" >
      <range type="linear" mindmx="8" maxdmx="255" minval="0" maxval="15" />
    </strobe>
    <rawstep dmxchannel="7" name="Macros">
      <step caption="DMX Modus" mindmx="0" maxdmx="50" />
      <step caption="Color hart" mindmx="51" maxdmx="100" />
      <step caption="Color soft" mindmx="101" maxdmx="150" />
      <step caption="Color Impuls" mindmx="151" maxdmx="200" />
      <step caption="Auto Mode" mindmx="201" maxdmx="250" />
      <step caption="Musik Mode" mindmx="251" maxdmx="255" />
    </rawstep >
  </functions>
</device>

nun ist es aber so wenn ich es einsetze sofort der Strobo anläuft.
Durch CH7 mindmx="8" und Strobo beginnt bei 10 sollte der doch aus sein, oder?
Danke
