Ausgangssignal prüfen

Guten Abend...

eine recht banale Methode ist einfach zu schauen, ob das Gerät ein gültiges DMX-Signal erkennt. Sobald du das Interface aktivierst, wird stetig ein DMX-Signal ausgegeben und das unabhängig davon, ob du in DMXC3 (oder einem anderen Programm) Geräte dem Projekt hinzugefügt hast.

Wie dir ein Gerät mitteilt, dass ein passendes DMX-Signal anliegt, ist immer etwas unterschiedlich. Aber in der Regel solltest du in der Bedienungsanleitung dazu fündig werden.

Weiterführende Tests, ob die DMX-Signale richtig ausgegeben werden, kannst du mit dem sogenannten Loop-Back-Test machen. Dazu verbindest du direkt den Ausgang des Nodle mit dem Eingang. Um den Test dann durchzuführen, greifst du vielleicht lieber auf unser Nodle Config Tool zurück.

Dies mal so zum Testen des Nodle selbst. Wie es dann in DMXC3 weitergeht, ist ein separates Thema. Hierfür kannst du lieber auch einen separaten Thread erstellen, wenn du im Forum-Bereich zu DMXC3 kein vergleichbares Thema findest. So sind wir inhaltlich ein bisschen sauberer.

Viele Grüße, Stefan

Du startest das Config Tool und schließt dein Nodle an. Nun sollte es links in der Liste auftauchen (Nodle aufklappen und dann siehst du da die Seriennummer deines Nodles). Nun klickst du auf "Connect". Wenn die Controls bedienbar werden, musst du unter "Test" einen Mode auswählen, der einen Loopback erlaubt. Nimm hier am besten Mode 6. Dann musst du daneben auf "Activate" klicken. Jetzt verbindest du den Ausgang mit dem Eingang des Interfaces und änderst z.B. einen der Fader oder klickst auf eins der Testmuster. Im rechten Teil des Fensters sollten nun genau die selben Werte auftauchen wie du eingestellt hast.

Viele Grüße

JP

Ahhh. Geh mal bitte auf die Homepage und lade dir dort das Config Tool separat herunter. Das wurde aktualisiert und kann nun deutlich mehr.

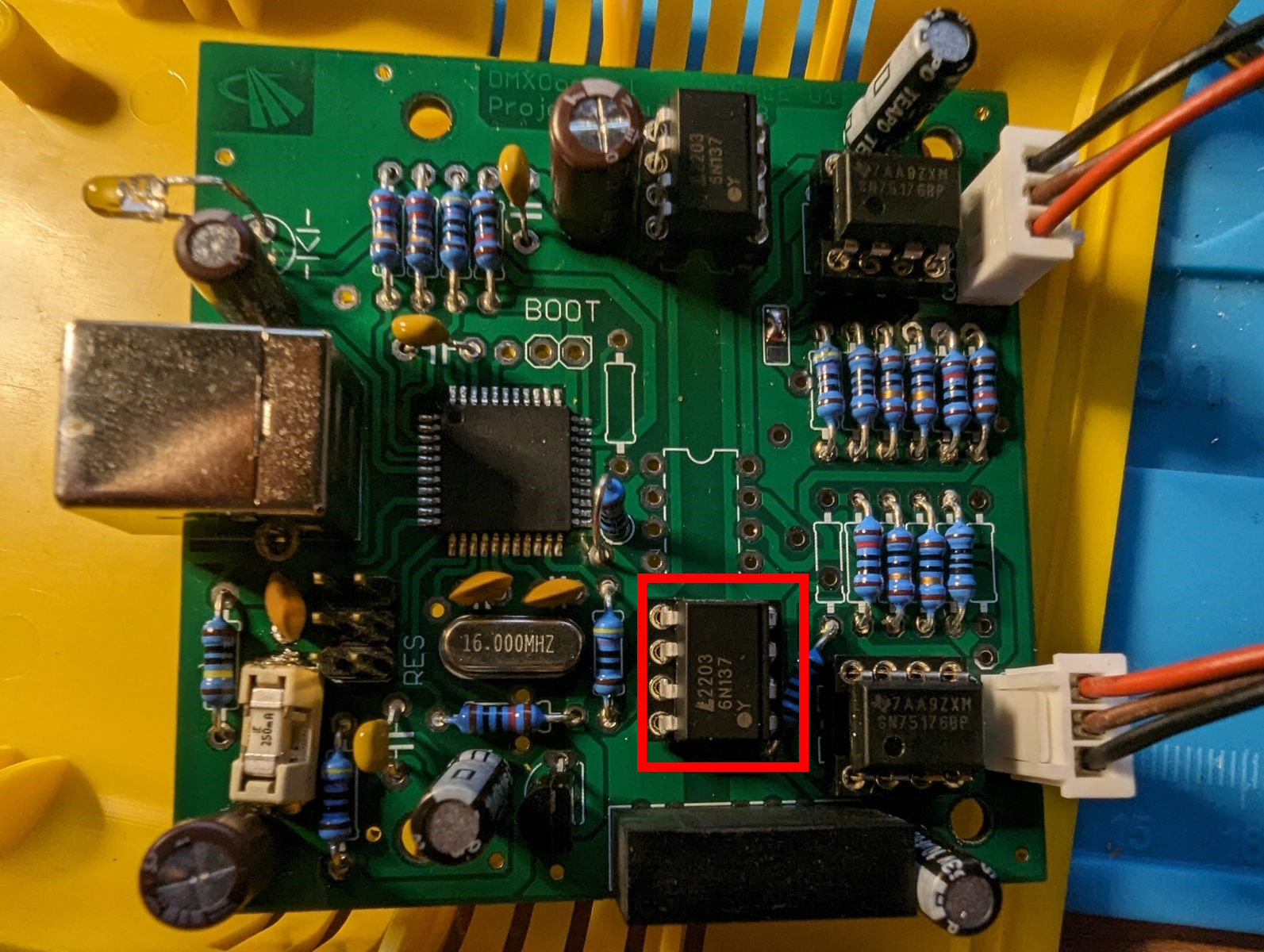

Ah, ich sehe deinen Fehler. Du hast die beiden ICs auf der Ausgangsseite (in deinem Bild unten rechts) verdreht herum eingebaut. Du musst also jedes der ICs um 180° drehen so wie bei meinem Nodle (siehe Bild im Anhang).

P.S.: Ich hoffe, du hast die beiden ICs damit nicht gegrillt. Bisher haben die in einem solchen Fall meist trotzdem noch funktioniert. Aber sollte es nach dem Drehen der ICs immernoch nicht funktionieren, würde ich mal die ICs von der Eingangsseite mit der Ausgangsseite tauschen und dann versuchen, den Scheinwerfer anzusteuern.

Edit: Ok, ich habe mich auch vertan. Du hast den Optokoppler auf der Ausgangsseite (der linke von beiden ICs unten rechts) und den Bustreiber auf der Eingangsseite (der rechte der beiden ICs oben rechts) verdreht. Schau wie gesagt noch einmal in die Bilder, wie die ICs genau sitzen müssen.

Hallo,

kontrolliere mal nochmal die Optokoppler. Ich glaube, der Untere auf dem Bild steckt falsch herum drin.

Gruß Carsten

Edit: ich war wohl zu langsam

Hab gerade gesehen, der RS485 Baustein oben rechts muss auch gedreht werden.

Wie gesagt, mein Fehler : Nun sind noch beide Bustreiber ICs (die rechten beiden) verdreht

Beide? Eigentlich ist doch nur der Obere verdreht:

Quote from ch700

Beide? Eigentlich ist doch nur der Obere verdreht:

Ja, schau dir das neue Bild aus Post 12 an

o.k. stimmt . In #12 sind jetzt wirklich beide falsch herum. Er hat den Unteren gedreht, anstatt den Oberen.

Quote from MK91288

jetzt passt es und ich habe Eingangs- sowie Ausgangssignal und die LED Bar lässt sich jetzt auch steuern, vielen dank euch allen für die Hilfe!!!

Ach kein Problem. Nach der kleinen Verwirrung ist es gut, dass es nun funktioniert
