Werte an Relaiskarte invertieren

We proudly present: The release of DMXControl 3.3.3!


On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!

    Hallo miteinander,

    ich hoffe ihr hattet einen angenehmen Wochenstart.

    Gibt es eine Einstellmöglichkeit, generell alle Signale zu invertieren?
    Als Hintergrund: Ich verwende Relaiskarten mit Umschaltkontakt.

    Bei Stromausfall an den Karten oder "no DMX Signal" sind die Fluter dann auf ON (aus Sicherheitsgründen)

    D.h. das ich den Ausschaltkontakt verwende. Somit muss ich, um den Effekt wie in der Simulation richtig darzustellen, alle Signale invertieren.

    Habe schon mal recherchiert, aber bin noch nicht auf eine umsetzbare Lösung gestoßen.

    Vllt. habt ihr eine Idee.
    Ansonsten ist es recht umständlich alle Effekte beim Programieren im Gehirn umzudrehen ;)

    Vielen Dank und einen schönen Wochenstart.

    Liebe Grüße,
    Nils

    LED it be...

    Der Übersicht halber habe ich mal deinen Post in einen neuen Thread verschoben.

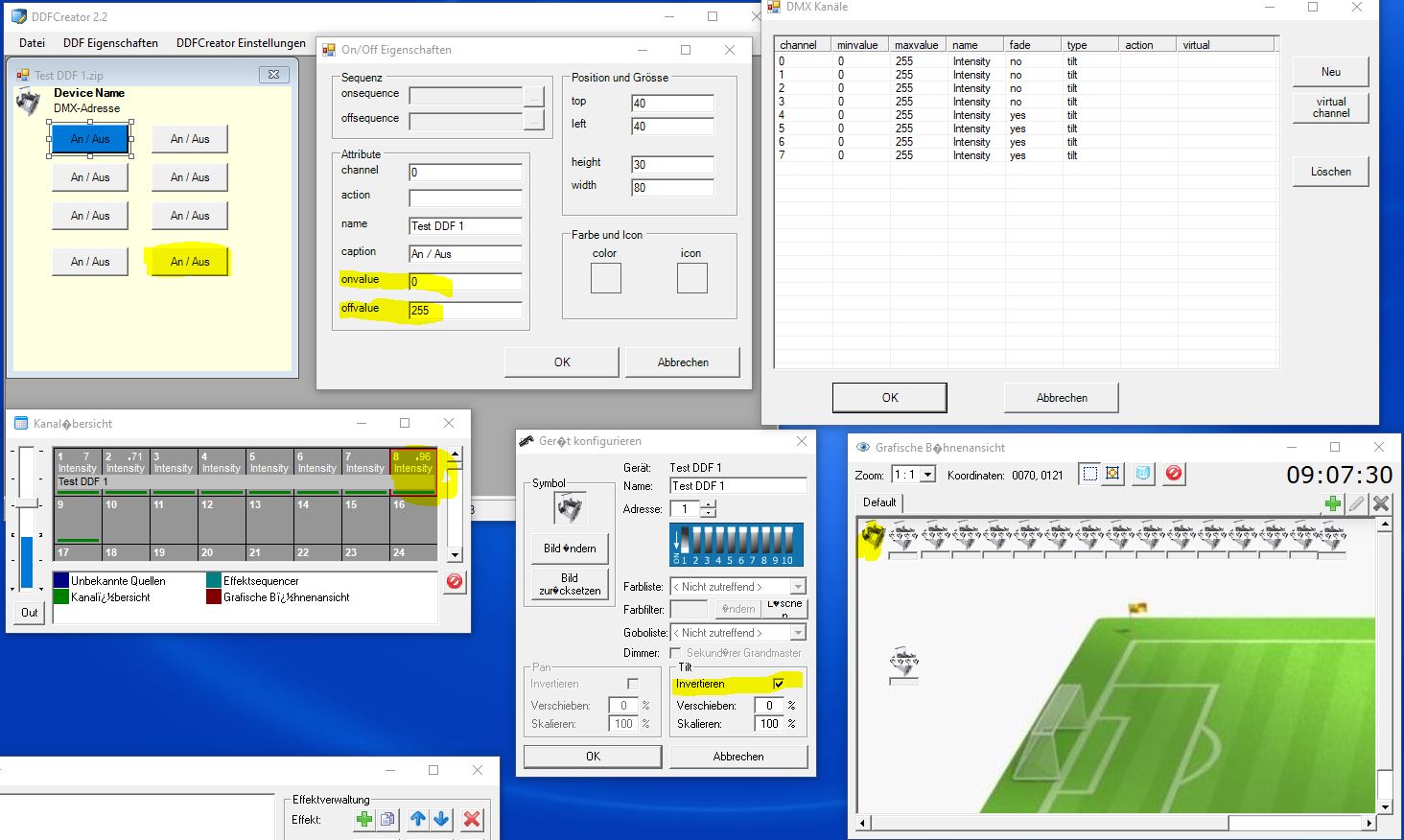

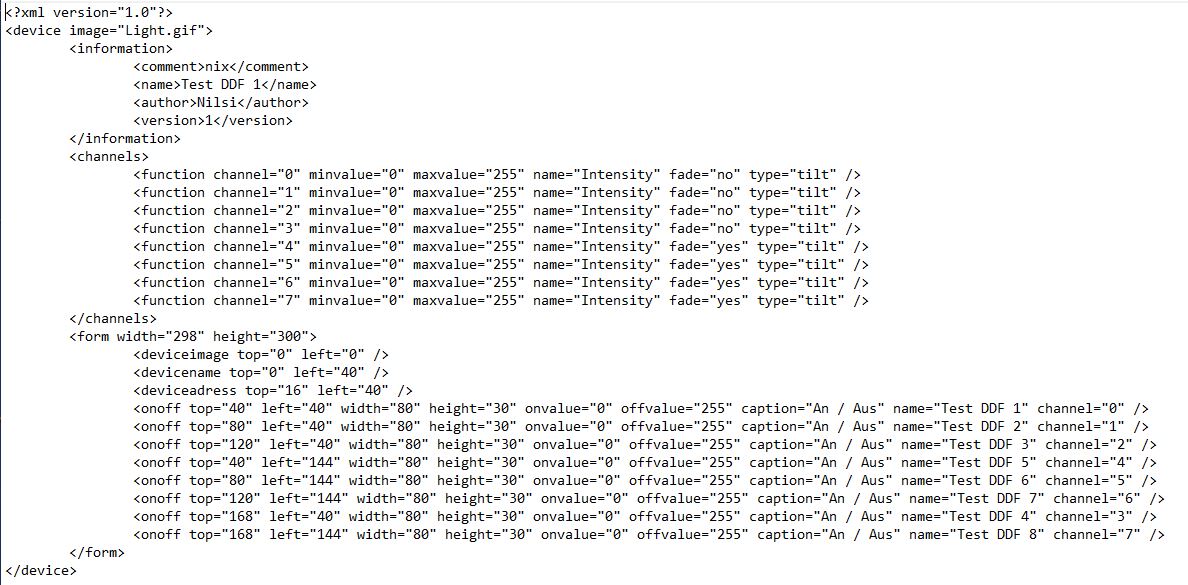

    Zu deiner Frage: Was du in DMXControl 2 machen kannst ist, im DDF die Schaltzustände umzudrehen. Sprich du öffnest das DDF vom Generic Switch in einem Texteditor deiner Wahl und vertauscht dort beim "OnOff"-Eintrag die Werte von onvalue und offvalue. Dann hast du das in der Grafischen Bühnenansicht entsprechend umgedreht. Die in der Kanalübersicht angezeigten DMX-Werte lassen sich aber nicht ohne weiteres "umdrehen". Sprich, wenn du mit der 2er so programmierst, wie ich das früher gemacht habe (in der Kanalübersicht die Werte angeschaut und entsprechend eingestellt), dann musst du immer umdenken. Wenn du ausschließlich mit der Grafischen Bühnenansicht programmierst, dann solltest du ohne umdenken programmieren können.

    Viele Grüße

    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

    Servus miteinander,

    wenn ich die Werte onvalu und offvalu drehe passiert ert mal nichts. Wenn ich in der Gerätekonfi bei "Tilt" das Häckchen bei "Invertieren" setze, klappt das bei CH 8, aber immer nur bei CH 8.
    Warum ist das so und kann ich das irgendwie für die anderen Kanäle mit übernehmen?

    Vielen Dank für Eure Hilfe.

    Liebe Grüße aus Limburg an der Lahn,

    Nils

    LED it be...

    Edited once, last by Inspiron71 (October 14, 2020 at 9:17 AM).

    Hallo Nils!

    Ich würde glatt behaupten, dass das Problem darin liegt, dass du alle DMX-Kanäle mit Type "tilt" versehen hast und DMXControl 2 damit so nicht umgehen kann. In der Regel existiert Pan und Tilt je nur einmal pro DDF. Was aber natürlich geht, dass du das DDF auf einen DMX-Kanal reduzierst und einfach acht Mal dem Projekt hinzufügst.

    Eventuell würde ich hier daher hergehen und festlegen, dass beim Start von DMXControl 2 immer ein bestimmter Effekt gestartet wird, der wiederum eine einfache Szene enthält, wo die Relaiskarten wie benötigt angesprochen werden.

    Viele Grüße, Stefan.

    Ich noch mal,

    wenn ich die tilt Variannte wähle, kann ich das Gerät nicht für den Effektsequenzer auswählen, da dort nur Geräte als "Dimmer" genutzt werden können.

    Hast du hier noch eine Idee dazu? Wenn ich das DDF als Dimmer erstelle kann man nicht mehr den Haken bei invertieren setzen.

    LED it be...

    Was willst du denn eigentlich machen? Also a) welche Art der Effekte willst du da machen und b) was willst du genau ansteuern? Letzteres sieht mir wie die Flutlichtanlage eines Stadions aus? Sind das LED-Strahler oder noch Halogen-Lampen. Wenn Halogen, wäre ich da mit allzu krassen Effekten etwas vorsichtig (häufiges und schnelles aus- und einschalten). Das mögen nämlich die Halogen-Lampen gar nicht. Nicht umsonst haben alle etwas teureren Dimmer eine PreHeat-Funktion, um die Halogen-Lampe immer leicht glimmen zu lassen. Dadurch hat die Glühwendel schon eine gewisse Temperatur und geht nicht so schnell kaputt.

    Zu deinem Problem: Ich kann mir heute Abend mal anschauen, wie man das noch sinnvoll drehen kann.

    Viele Grüße

    JP

    im Falle eines Falles klebt Gaffa einfach alles, denn Gaffa ist dein Freund und Helfer :thumbup:

    Hallo JP,

    ja, es ist ein Stadion, eins von dreien bei denen das gemachten werden soll, die anderen folgen.

    Wir haben die Fluter so konfiguriert, das man jedes Modul einzeln ansteuern kann.

    Das sind natürlich LEDs. Diese werden a. über Relaiskarten angesteuert, da die Leistung für elektronische Bauteile zu groß ist (1,2 KW/Fluter), und b. wird jeder Fluter, also alle Module eines Fluters zusammen, über DMX zu 0-10V Konverter gedimmt.

    Die Effekte werden ganz unterschiedlich sein.
    Ein Muss ist unter anderem feste Effekte parallel zu einem Musikmix, daher arbeite ich mit der Version 2.

    Die Fluter müssen bei fehlendem DMX-Signal auf ON sein. Daher werden sie mit einem Umschaltrelais geschaltet. Daraus ergibt sich aber, das wenn DMX sagt EIN, das Relais um- also AUS schaltet.

    Die Effekte laufen also invertiert. Um das wieder zu kompensieren muss ich das Signal bzw. den Effekt invertieren damit er wieder richtig wiedergegeben wird.

    Ansonsten ist es ziemlich schwierig die Effekte zu programmieren da man bei allen 340 Lichtpunkten im Kopf invertieren muss.

    Ich benötige also eine Funktion, um das Signal in der Ausgabe umzudrehen.

    Vielen Dank schon mal.

    Für Ideen währe ich sehr Dankbar da es so langsam in die "heiße Phase" geht.

    Liebe Grüße,

    Nils

    LED it be...

    Ähm... Ich will jetzt kein Spielverderber sein - sofern ich das richtig verstanden habe. Aber irgendwie weiß ich nicht, ob sich die Fluter darüber freuen (insbesondere die Spannungsversorgung), wenn diese "hart" ein uns ausgeschaltet werden. Deswegen kann man selbst auf den Verpackung der LED-Leuchtmittel eines bekannten Möbelhauses, dass diese für ca. 50.000 Schaltzyklen ausgelegt sind.

    Bei "klassischen" LED-Scheinwerfern und LED-Moving-Heads wird ja bekanntermaßen immer der LED-Treiber angesteuert, während der Rest des Gerätes (Spannungsversorgung, DMX-Platine, Controller etc.) dauerhaft eingeschaltet bleibt. Deswegen sind ja dadurch auch so hochfrequente Strobeeffekte mit LEDs möglich.

    Vielleicht sind meine Bedenken hier auch unbegründet, denn in der Lanxcess-Arena in Köln oder auch in der Allianz-Arena in München sind ja bereits entsprechende Hallenbeleuchtungen verbaut, welche ebenfalls über DMX angesteuert werden können. Von daher: hättest du aus persönlichem Interesse mal ein Datenblatt eurer Lampen zur Hand? Am Ende wäre es ja blöd, wenn euch die Platzbeleuchtung nach kurzer Zeit abraucht.

    Guten Morgen,

    @LightingBrothers

    Wenn wir Primärseitig schalten würden gebe ich dir Recht.

    Aber keine Sorge, wir stellen die Fluter selber her. Die Spannung bei den MeanWell-Treibern wird auf der Sekundärseite geschaltet und das stellt für die Treiber kein Problem dar.

    Danke für die Info!

    @ Stefan

    Vielen Dank!

    Werde das mal ausprobieren, super Sache!

    Allen einen schönen Start in den Donnerstag.

    Liebe Grüße aus Limburg,

    Nils

    LED it be...

    Hier ist übrigens mal eine Schalttafel als Testaufbau die dann so oder so ähnlich auf 16m Höhe baumelt.
    Wiegt 75Kg und schaltet eine LED-Leistung von 6 KW.

    Jeder Kanal ist über Strombegrenzer auf 3 Ampere begrenzt, das sind dann knapp 100W LED pro Kanal.

    Die Aufbauten sind von Mast zu Mast unterschiedlich, mal mehr mal weniger Treiber, Wattage und Kanäle.

    In diesem Sinne,

    schönen Donnerstag.

    LG Nils

    LED it be...

    Guten Morgen zusammen,

    habe das gerade mal ausprobiert.

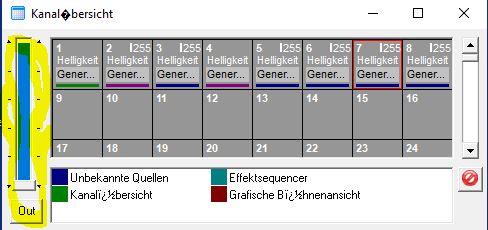

    Wenn ich die "Kanalübersicht" nutze klappt das invertierte mit deinen Einstellungen sofort :thumbup:


    Wenn ich z.B. den Lauflichtassistenten nutze, muss ich im Menü trotzdem die an/aus-Werte ändern, macht aber nichts :)

    Ich denke, wenn ich die Werte an/aus im DDF verdrehe und die Einstellungen in der Programmkonfi. so ändere wie du vorgeschlagen hast, ist schon ein großer und entscheidener Schritt getan. :thumbup::thumbup:

    Werde das nächste Woche mal vertiefen.

    Also, vielen Dank nochmals für die Mühe und allen ein schönes Wochenende.

    Liebe Grüße aus Limburg,

    Nils

    LED it be...

  • Newly created posts will remain inaccessible for others until approved by a moderator. The last reply was more than 365 days ago, this thread is most likely obsolete. It is recommended to create a new thread instead.
    • :argh:
    • :shit:
    • :)
    • :(
    • ;)
    • :P
    • ^^
    • :D
    • ;(
    • X(
    • :*
    • :|
    • 8o
    • =O
    • <X
    • ||
    • :/
    • :S
    • X/
    • 8)
    • ?(
    • :huh:
    • :rolleyes:
    • :love:
    • 8|
    • :cursing:
    • :thumbdown:
    • :thumbup:
    • :sleeping:
    • :whistling:
    • :evil:
    • :saint:
    • <3
    • :!:
    • :?:
    • :glaskugel:
