Flash LED MH Diamond

Paul333 · December 30, 2019 at 8:29 PM

Hallo Zusammen!

Habe endlich mein erstes DDF, für meinen "Flash LED MH Diamond" am laufen. Aber es ist noch recht fehlerhaft. Kann vielleicht mal Jemand drüber schauen und sagen, was ich falsch gemacht haben?

Ich habe hier alle benötigten Dateien und die Kurzanleitung zum Gerät angehängt.

Meine Hauptprobleme sind:

Unterhalb von Prisma erwarte ich eigentlich, dass der Schieberegler mich die Prismarotation einstellen lässt. Das tut er aber nicht. Stattdessen wird da die Goborotation eingestellt. Zudem läuft sie erst im Uhrzeigersinn von schnell nach langsam, stoppt dann, um anschließend gegen den Uhrzeigersinn wieder mit schnell nach langsam zu laufen. Eigentlich sollte es von schnell nach langsam, dann stopp, und dann von langsam nach schnell gehen.

Die Prismarotation fehlt also. Der Wert steht immer auf 132 (=Stop).

Unterhalb der Gobos haben Rotation und Index keine Funktion. Ich schaffe es nicht, dass die Goboräder die Gobos wechseln.

Das Letzte ist dann die Shake-Funktion. Die kann ich auch nicht aufrufen.

Entschuldigt, wenn diese Themen schon an anderer Stelle behandelt wurden, aber ich habe nichts Passendes gefunden. Ich bin jetzt seit vielen Tagen damit beschäftigt die kompletten Anleitungen von DMXC, DDFCreator sowie den vielen Beispielen und Forenbeiträgen zu durchforsten. Ich habe alleine fast eine Woche gebraucht, bis endlich mein neuer DMX-Controller funktionierte. Meine Gerätesammlung aus DMXC 2.12 Tagen war leider nicht dazu zu bewegen irgend Etwas zu machen, außer Fehlermeldungen natürlich.

Gruß Siggi

Faithnall · December 30, 2019 at 11:56 PM

Hallo,

ich hab nun erst mal nur kurz überflogen, doch in Zeile 105 beginnt ja deine prism:

Code

   <prism dmxchannel="12">
      <step type="open" mindmx="0" maxdmx="127" caption="Ohne Prisma" />
      <step type="prism" mindmx="128" maxdmx="136" caption="Mit Prisma" />
      <range type="prism" mindmx="137" maxdmx="255" minval="0" maxval="2" caption="Rotation langsam zu schnell" />
      <wheelrotation>
        <range type="cw" mindmx="140" maxdmx="255" minval="0.1" maxval="2" />
      </wheelrotation>
    </prism>

Das sieht mir da etwas seltsam aus. du gibst hier Werte doppelt an, bzw. der Wertebereich überschneidet sich hier zu einem großen Teil.

Aus den Handbuch:

13	Rotierendes Prisma	0-127	Ohne Prisma
		128-136	Mit Prisma
		137-255	rotierendes Prisma von langsam zu schnell

Für mich liegt da im ersten Moment mal der Fehler in Bereich ab <wheelrotation>.

ich bin aber nun kein Experte was DDF´s anbelangt.

Paul333 · January 2, 2020 at 10:49 PM

Quote from Faithnall

Das sieht mir da etwas seltsam aus. du gibst hier Werte doppelt an, bzw. der Wertebereich überschneidet sich hier zu einem großen Teil.

Aus den Handbuch:

13

Rotierendes Prisma

0-127

Ohne Prisma

128-136

Mit Prisma

137-255

rotierendes Prisma von langsam zu schnell

Für mich liegt da im ersten Moment mal der Fehler in Bereich ab <wheelrotation>.

Display More

Das war mir auch schon aufgefallen. Den Bereich <wheelrotation> hatte ich aus einem anderen DDF hier einfach mal reinkopiert (aber versäumt die Werte anzupassen), weil das mit der Rotation des Prismas nicht funktioniert hat. Aber das brachte mich ja auch nicht weiter, auch wenn ich zwischenzeitlich mal die Werte an die Angaben im Handbuch angepasst habe.

Und bei den anderen oben genannten Problemen komme ich auch nicht weiter. Wäre schön, wenn da mal ein Fachkundiger drüber schauen könnte.

**LightningBrothers** · January 2, 2020 at 11:58 PM

Hallo Siggi!

Wie die Definition eines rotierenden Prismas aussehen muss, ist im DMXControl-Wiki im Bereich der Doku zu den DDFs nachzulesen. Wegen den anderen Punkten schaue ich dann nochmal.

Stefan.

Paul333 · January 3, 2020 at 2:39 PM

Danke Stefan,

damit habe ich schon mal das Problem mit dem Prisma gelöst. Das funktioniert jetzt. Hänge mal die neue XML-Datei an.

Das Problem lag tatsächlich nur an einem zu vielen "/" vor einem ">". Da das von DMXC als Fehler gewertet wurde, hab ich den Teil immer weiter zerfleddert, bis DMXC keinen Fehler mehr angezeigt hat. Dafür funktionierte das aber dann nicht mehr.

Wäre schön, wenn Du dann noch mal wegen der anderen Probleme nachschauen kannst.

**LightningBrothers** · January 3, 2020 at 3:02 PM

Hallo!

Ich bin jetzt erst einmal faul... Auch zum Goborad findest du im Wiki entsprechende Beispiele: siehe Goborotation und Goboshake. Schaue dir ggf. parallel zusätzlich die bereits mitgelieferten DDFs oder das Tutorial zu einem einfachen Moving Head im Wiki an.

Um grundlegende Fehler in der XML-Struktur zu eliminieren, empfiehlt sich hier mit Notepad++ und dem Plugin XML-Tools zu arbeiten.

Viele Grüße, Stefan.

Lightbeamer · January 3, 2020 at 4:44 PM

Hallöschen,

ich hab mal was Gebastelt, probier es mal aus und schau dir die Datei mal an.

Ich habe noch die Leistungsdaten ergänzt und die Goboshake Funktion hinzugefügt. Die Resetfunktionen habe ich als "procedure" angelegt (erreichbar über ein Rechtsklick auf das Gerät in der Stageview).

Wenn alles funktioniert am besten in die DDF-Library hochladen.

LG Lightbeamer

Paul333 · January 3, 2020 at 9:10 PM

Hallo Lightbeamer,

besten Dank für deine Hilfe! Wenn Du mir deinen Namen verrätst, trage ich Dich auch noch in die Kopfdaten der XML mit ein.

Das war schon ziemlich das was ich brauche. Habe nur noch ein paar Werte korrigieren müssen und die Splitcolor-Funktion als Gobo 3 eingefügt. Fast alles funktioniert bei Ansteuerung, wie ich es erwarte.

Bis auf die Prozeduren. Die kann ich nicht aktiviren. Ich kann keinen der möglichen Resets ausführen.

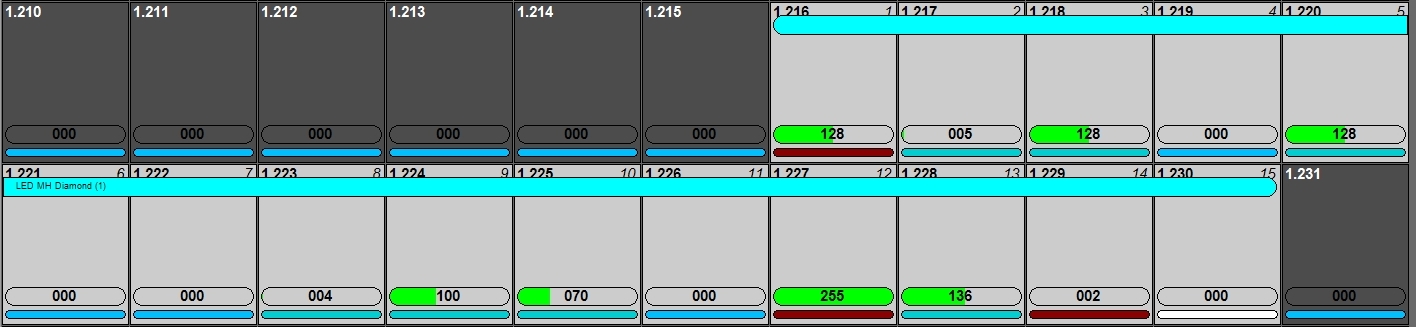

Was mir auch noch nicht so richtig gefällt... Beim Start des Gerätes in der Grundeinstellung verhält es sich ein bisschen eigenartig. Wenn ich die Helligkeit erhöhe sieht man sofort, dass das Prisma (Ch 13 = 136) bereits aktiviert ist und eine leichte Shake -Funktion (Ch 9 = 100) aktiviert ist.

Ist das normal?

Ich habe auch noch festgestellt, dass eines meine Icons falsch geschrieben war. Das habe ich auch noch korrigiert.

Lightbeamer · January 3, 2020 at 9:54 PM

Hallo Siggi,

ich habe die Zeiten für die Prozeduren etwas verlängert (jetzt 12s statt 6s) die benötigte Zeit lässt sich in den Einstellungen deiner Movingheads einstellen:

Leider steht die Standardzeit nicht in der Anleitung, ich denke aber 12 Sekunden sollten jetzt passen, wenn der Reset trotzdem nicht geht könnte noch der Wert dafür nicht ganz passen (Abweichung von Anleitung, einfach mal so testen).

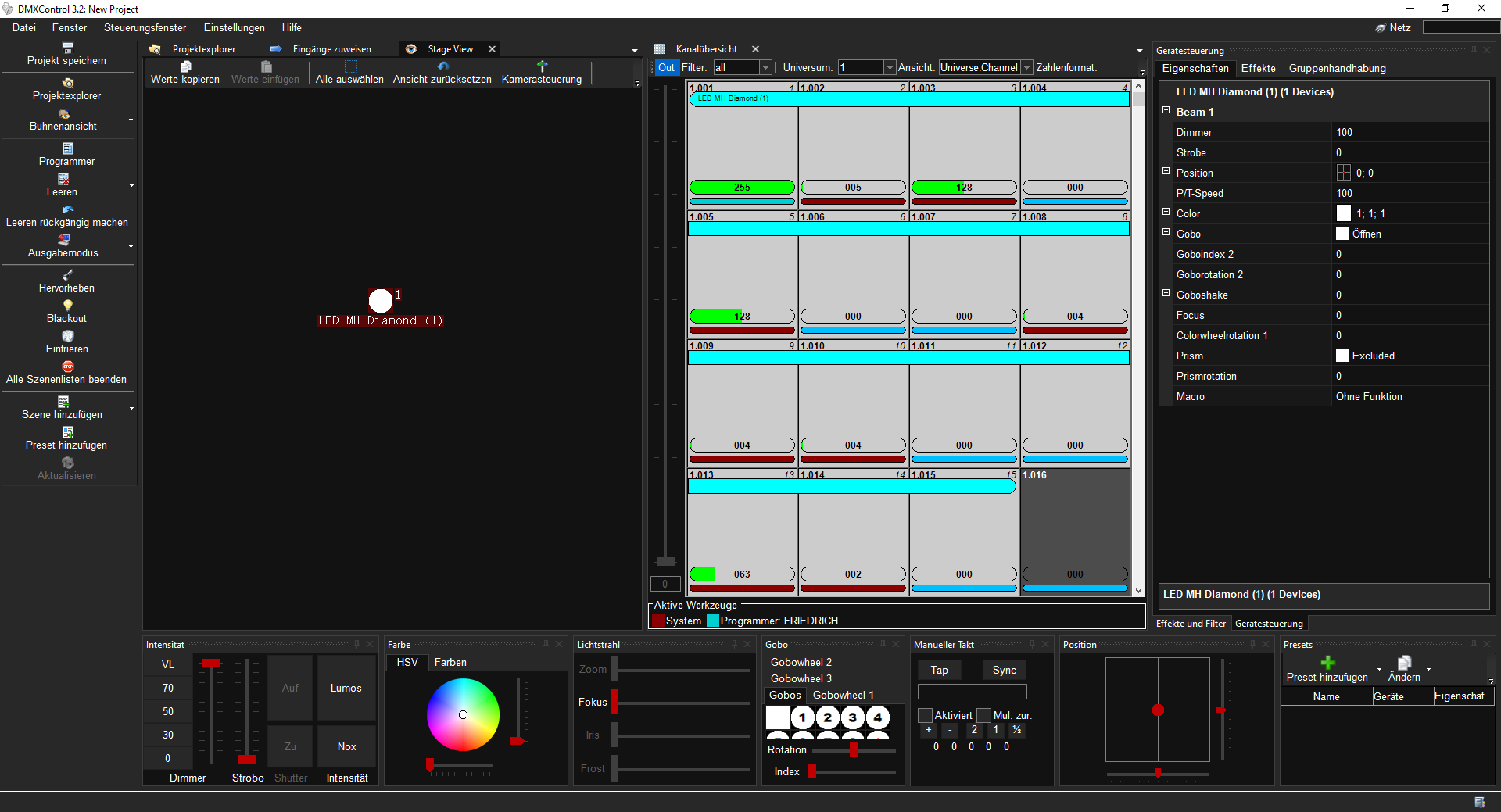

Das verhalten der Grundeinstellung kann ich leider nicht nachstellen. Bei mir tritt dies in einem leeren Projekt nicht auf (Siehe Anhang).

MfG Friedrich Kremer

Paul333 · January 4, 2020 at 10:46 AM

Hallo Friedrich!

Danke noch einmal für deine Hilfe.

Die Prozeduren funktionieren jetzt auch. Ich habe nur noch diese eigenartigen Grundeinstellungen beim Start, die bei Dir nicht auftreten. Ich denke aber, dass das beim späteren Einsatz nicht so wichtig ist.

Zusammenfassend hier jetzt noch mal die aktualisierten Dateien. Wenn da keiner noch eine Idee hat, werde ich die dann für die Bibliothek hochladen.

Gruß Siggi
