Hardwareproblem mit DE-Interface

Floyd · May 28, 2013 at 8:20 PM

Servus
Ich habe ein Problem mit meinem DE-Interface.
Dieses hat vor ein paar Wochen 110V AC zwischen dem USB und dem DMX-IN Anschluß abbekommen.
Schuld war eine defekte Mehrfachsteckdose.

Seither wurde das Gerät von Windows nur noch als 'Unbekannt' angezeigt.
Ich hab dann den USB-Baustein im Interface getauscht und das Gerät wurde wieder einwandfrei erkannt.
Wenn ich USB einstecke leuchtet die blaue, bei DMX-Signal die rote (flackert auch bei Änderung der DMX Werte).

Ich steuere per DMX-OUT von DMXC einen Medienserver mit Arkaos an. Der Arkaos läuft auf einem anderen PC und hat ein Enttec USB Pro als DMX-IN. Das funktioniert tadellos.

Wenn ich aber ein beliebiges (ich habe mehrere Geräte getestet) DMX-Gerät anschliesse, dann zeigt dieses kein, oder kein korrektes DMX-Signal an.
Wenn ich z.B. ein JB-Systems Plano LED einstecke, dann ändert sich die Displayanzeige auf "LedP". Leider habe ich in keiner Anleitung gefunden was diese Anzeige heist. Muss ich mal bei JB-Systems nachfragen.
Aber das Gerät merkt auf jeden Fall das was eingesteckt wurde, wenns auch nicht wie gewünscht dann die eingestellte DMX-Adresse anzeigt und auch nicht auf Steuersignale reagiert.

Auch 2 Botex-Dimmer, LED-Bars und diverse Moving-Heads funktionieren an diesem Anschluß nicht.
Nehme ich ein (weiteres) Enttec Pro und schliesse eines oder auch mehrere der obigen Geräte an funktionierts wieder tadellos.
Ob ich ein externes Netzteil am DE angeschlossen habe oder nicht macht keinen Unterschied.

Ich bin auch schon auf einen DMX-Booster/Splitter gegangen und habe dann das Signal von einem DMX-Out vom Splitter abgegriffen, keine Besserung.
An dem Splitter kann ein Abschlußwiderstand dazugeschaltet werden, das hilft auch nicht.

Was mich jetzt eben stutzig macht:
Das Arkaos mit Enttec-Interface kann ich ansteuern, aber sonst nichts.
Mir scheint das Enttec wäre relativ gutmütig mit der erwarteten Signalqualität / Leistung.

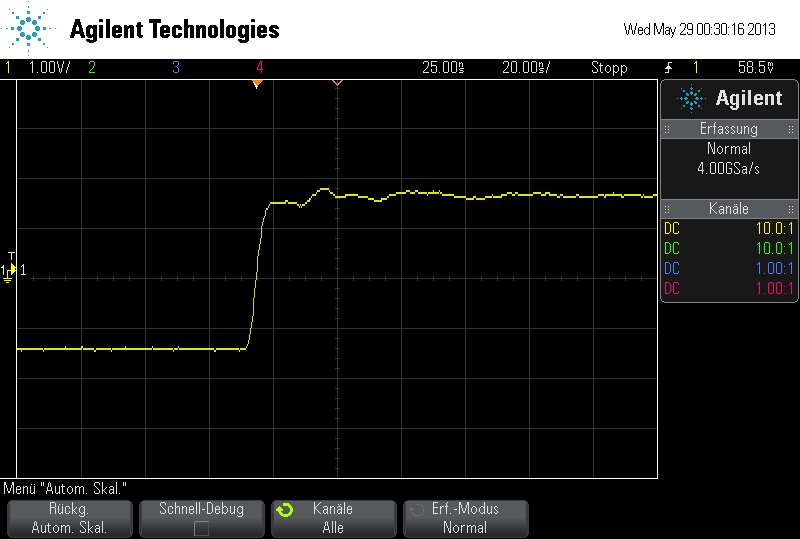

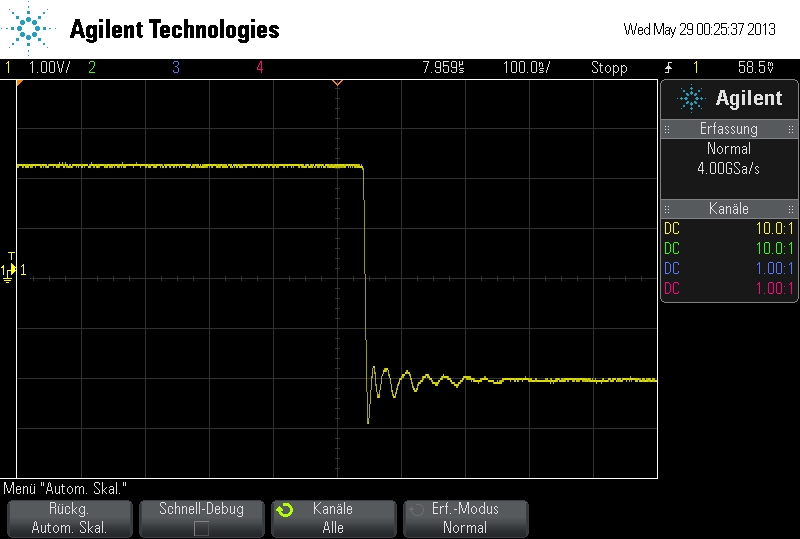

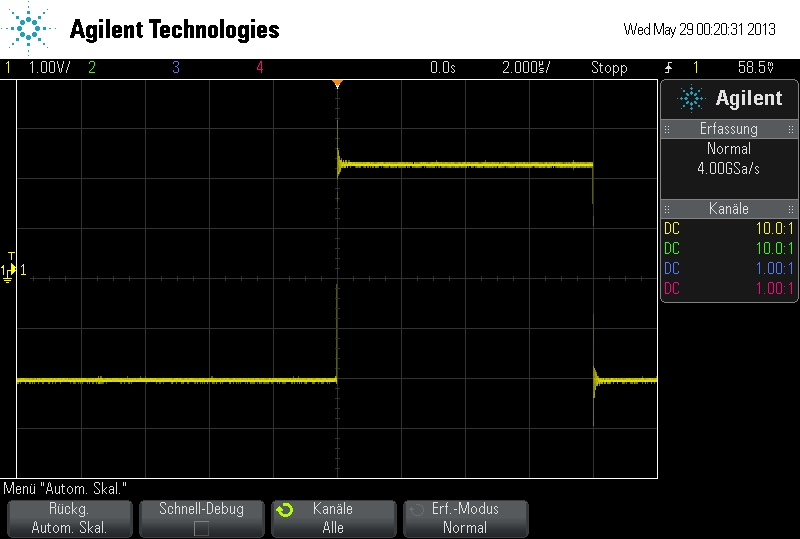

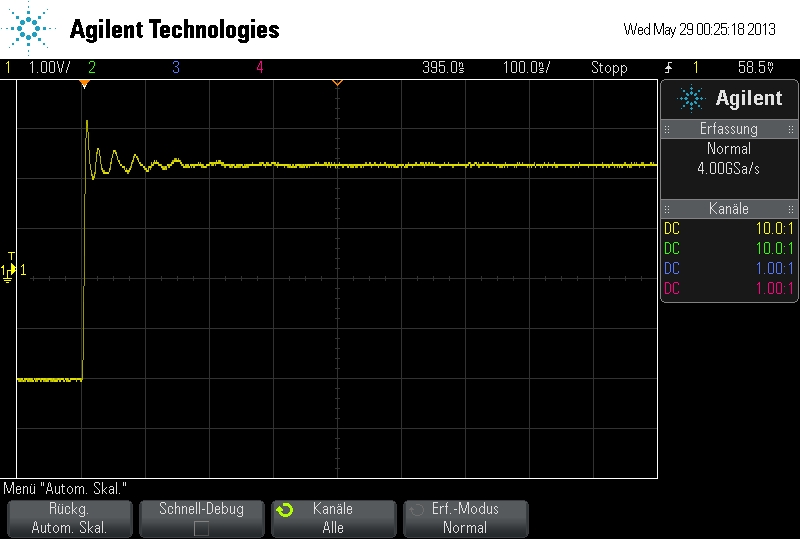

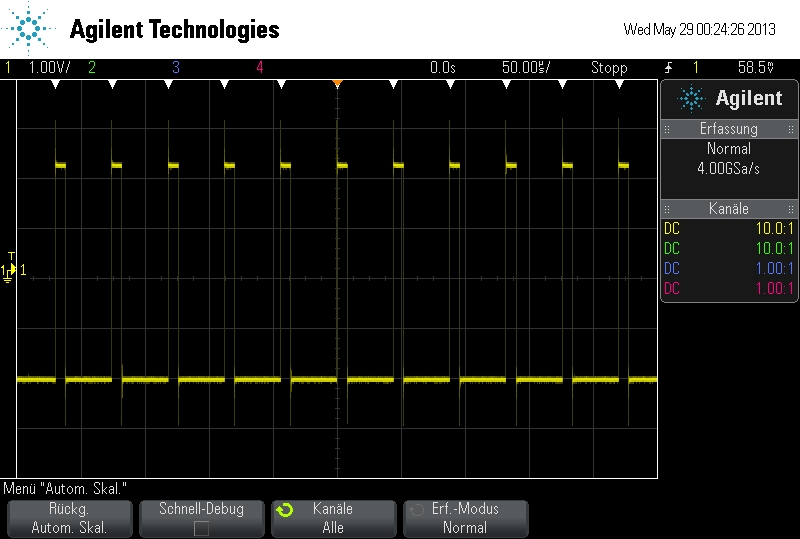

Ich hab mit dem Oszi mal diverse Aufnahmen des Differenzsignals gemacht (ohne angeschlossenes Gerät) direkt von der DMX-Out Buchse zwischen Low und High. Differenzspannung ist ca. 4,5V was völlig ausreichend sein sollte. Der letzte Shot (Scope_4) ist mit Abschlußwiderstand, alle anderen ohne.

Meine Frage:
- Was kann daran Schuld sein ?
- Kann ich irgendwo was nachmessen um der Sache näher zu kommen ?
- oder noch besser: Hat das schon mal jemand gelöst ?
- Kann es sein das es dem Signal an Leistung fehlt ?

Fragen über Fragen...

Gruß Floyd

Steff · May 28, 2013 at 9:42 PM

Wenn ich die Timing so nachrechne was man aus den Bildern lesen kann,
sieht das gut aus.
Du könntest aber vorsichtshalber diese ändern speichern
und zurückändern und wieder speichern.
Hattest Du auch die 75176 getauscht ?

Gruß Steff

Floyd · May 29, 2013 at 12:12 AM

Servus
Am Timing liegts auch nicht. Vor dem 110V Problem gings mit diesem (Standard) Timing auch.
Ausser dem USB treiber hab ich nichts getauscht.

Steff · May 29, 2013 at 12:24 AM

Ich meine nur das sich durch Dein "110 V" Problem da was
im Mikrocontroler verschoben haben könnte. Ich gehe zwar auch nicht
davon aus aber irgendwo muß man ja anfangen zu suchen
und das wäre recht einfach zu testen.
Die 75176 sind ja für den DMX Output zuständig und wenn sich
in den was verabschiedet hat könnte das Dein Phänomen
verursachen.

Gruß Steff

***Stefan Krupop*** · May 29, 2013 at 12:58 AM

Das Verhalten der LEDs wundert mich etwas. Die Eine (laut Aufbauanleitung meine ich blau) sollte leuchten, wenn das Interface per USB angeschlossen wird und dann bei Änderungen flackern. Die Andere sollte erst angehen, wenn ein Modus > 0 gewählt wird, dann aber auch konstant leuchten.
Bei dir scheint das Verhalten irgendwie teilweise vermischt...

Stefan

Floyd · May 29, 2013 at 7:04 PM

Hallo

Zu den LED's:
Sorry, meine Beschreibung war nicht ganz korrekt
Wenn ich USB einstecke leuchtet die blaue.
Dann starte ich DMXC und aktiviere das Interface. Ab da leuchten beide LED's dauernd.
Wenn ich einen DMX-Wert ändere flackert die blaue.

Zum eigentlichen Problem:
Dann tausch ich mal die 75176.
Ich meld mich dann mit dem Ergebnis.

Muchas gracias
Floyd

tammo · June 23, 2013 at 11:51 PM

Hallo

Ich glaube, ich habe das gleiche Problem soweit ich das beurteilen kann. Unser DE Interface erkennt Signal vom Computer. Wenn ich am Computer über DMXC eine Lampe hochregel, leuchtet die LED des Interfaces, aber die Lampe geht nicht an. Auch unser Dimmerpack und Demultiplexer zeigen an, dass sie DMX Signal haben, aber keine Lampe geht an.

Und der DMX In funktioniert auch nicht mehr. (Also es hat alles schon immer gut funktioniert)

Das ist jetzt ungefähr seit so nem Monat so und meine Idee wäre, dass die Software vom Interface teilweise weg ist, oder man sie updaten muss. Oder vielleicht geht es mit meinem Betriebssystem nicht mehr. Aber das kann eigentlich nicht sein, da ich es schon mit Win8 benutzt hatte.

Vielleicht kann es auch sein, dass es zu dem Zeitpunkt, wo ich denke dass es kaputt gegangen ist, noch heile war und erst bei mir in der Schule kaputt gegangen ist. hatte da ein fx5, das gar nicht mehr angeht, und brauchte unsere lampen für vorstellung, also wollte ich mein DE Interface benutzten. Kann sein, dass es da auch erst kaputt gegangen ist. hat aber vorher mein ich auch nicht funktioniert. ist dann also innerhalb von 5 oder 6 tagen kaputt gegangen.

Ich hoffe ihr könnt mir schnell weiterhelfen, weil wir unser interface eigentlich bald wieder brauchen

LG

Steff · June 24, 2013 at 12:30 AM

Hallo wie leuchten denn bei Dir Die LEDs des Interfaces.

Quote from Floyd

Wenn ich USB einstecke leuchtet die blaue.
Dann starte ich DMXC und aktiviere das Interface. Ab da leuchten beide LED's dauernd.
Wenn ich einen DMX-Wert ändere flackert die blaue.

Gruß Steff

tammo · June 24, 2013 at 4:17 PM

Ich meine mit blau und gelb die leds des interfaces

Steff · June 24, 2013 at 4:38 PM

OK
Aber, leuchten diese wie dort beschrieben oder gar nicht oder anders ?
Ist der Modus richtig eingestellt ?

Gruß Steff

tammo · June 25, 2013 at 12:09 AM

Hallo steff

Die Lampen leuchten so wie ich es beschrieben hab, sozusagen ganz normal (also so wie vorher als es noch ging auch).
Das Problem ist einfach, das das mit Interface keine dmx Adressen ansteuert/verändert. Die Geräte haben alle ein dmx Signal. Ich kann sie aber nicht steuern, obwohl das Interface anzeigt, dass es Signal vom PC bekommt. Dann blinkt ja die eine led.

Gruß tammo

***JPK*** · June 25, 2013 at 1:36 AM

Hallo,
du könntest mal probieren, die Timings nochmal im Interface zu speichern. Nimm dazu am besten das Tool, welches im DE-Interface-Archiv dabei ist (nur um sicher zu gehen, dass es funktioniert). Vielleicht hat sich da ja etwas verstellt.
Viele Grüße
JP

Floyd · June 25, 2013 at 11:39 AM

Moin

Die Parameter nochmal neu zu speichern hatte ich auch schon erfolglos versucht.
Das Verhalten ist bei mir genau das selbe. Die Geräte zeigen ein 'schlechtes' DMX-Signal an.
Wenn das Signal ans Enttec gesendet wird funktionierts ja sogar, nur bei allen anderen Geräten nicht.
Die neuen RS485 Transceiver kriege ich hoffentlich heute oder morgen. Ich habe die schon untereinander getauscht, aber das hat nichts gebracht.

Gruß Floyd

***JPK*** · June 25, 2013 at 12:47 PM

Hallo,
Floyd: hilft es, wenn du die Breaktime und evtl auch die Marktime erhöhst? Es könnte ja sein, dass die Geräte das exakt genaue Signal einfach nicht verstehen?
Viele Grüße
JP

Floyd · June 25, 2013 at 3:08 PM

Moin

Es ist ja nicht so dass es nicht schonmal funktioniert hätte.
Ich kann dir versprechen, dass es weder an den Geräten noch am Timing liegt.
Ausser das Interface würde jetzt die Parameter irgendwie anders interpretieren.
Aber das sieht auf dem Oszi eigentlich nicht so aus.

Gruß Floyd

***JPK*** · June 25, 2013 at 4:08 PM

Hmmm das ist echt komisch. Was ich allerdings auch noch in Erinnerung habe war ein Fall, bei dem ich einem geholfen habe, sein DE-Interface zum Laufen zu bekommen. Es ging ewig nicht, auch nachdem er über DMXC die Timings einprogrammiert hatte. Als er aber das DE-Tool "Test.exe" verwendete, ging es plötzlich. Ein kurzer Test mit DMXC hat dann gezeigt, dass es zumindest bei ihm mit den DMXC-Timings reproduzierbar nicht funktioniert. Evtl. kannst du ja mal ausversehen die Timings über DMXC gespeichert haben.
Viele Grüße
JP
P.S.: Komischerweise funktioniert bei mir das DE-Interface auch mit den Timings, die ich über DMXC programmiert habe. Daher habe ich das auch nicht als Bug gemeldet.

Steff · June 25, 2013 at 4:23 PM

Ich meinte das das mal ein Bug war, der aber mitleiweile behoben ist.
Bin mir da aber nicht ganz sicher.
Ich hatte bis jetzt nur ein Gerät was Probleme mit dem Timing hatte
und das haben wir nicht mehr. Konnte das bis jetzt also nicht testen.
Ich habe vorsichtshalber die Timings immer mit der Test.exe
eingestellt.

Gruß Steff

Floyd · June 25, 2013 at 5:39 PM

Ich hab die Test.exe gar nicht.
Hab das Timing bisher auch aus DMXC nicht wirklich geändert, sondern nur als es nicht mehr ging mal höher und wieder auf Standard eingestellt.

***JPK*** · June 25, 2013 at 5:47 PM

Die Test.exe ist wie gesagt im Projekt-Archiv des DE-Interfaces. Das Archiv kannst du dir hier herunterladen.
Viele Grüße
JP

Steff · June 25, 2013 at 5:48 PM

Das ändern und zurückstellen ist eigendlich das so wie man es macht.

Die Test.exe ist im Projektarchiv was man von der Seite von
http://www.digital-enlightenment.de herunterladen kann.

Gruß Steff

Da war doch einer schneller
