Richtige Zusammenstellung?

Quote from Blackhawx

Ich würde gerne das Interface in ein Gehäuse setzen, sowie eine externe Stromversorgung nutzen.

Damit hast Du Dir die Frage eigentlich schon selber beantwortet: Ein Netzteil und ein Gehäuse. Was Du Dir da aussuchen sollst, kann Dir vermutlich niemand sagen, denn da gibt es xx Möglichkeiten.

Klick Dich einfach mal bei Reichelt durch..

Hallo,
wie im anderen Thread gesagt, habe ich die Eurobox, die es auch bei reichelt gibt. Du müsstest dann nur das Gehäuse ein wenig umbauen (z.B. Muttern mit Heiskleber reinkleben, damit du die Platine festschrauben kannst).

Zum Netzteil: Ich hab mir bei Conrad so ein Universalnetzteil gekauft. Damit kannst du dann die passende Spannung und den richtigen Adapter für den Netzanschluss des Interfaces auswählen. Ich habe mein Netzteil auf 7,5 V gestellt. Es geht aber auch ein wenig mehr (bis etwa 10V), denn auf dem Interface sitzt ein Spannungsregler, der die richtige Spannung für das Interface erzeugt. Wichtig ist hier aber: Der Spannungsregler verbrät die zu hohe Spannung in Wärme. Je höher die an das Interface angelegte Spannung, desto heißer der Spannungsregler (evtl. sogar so heiß, dass du einen Kühlkörper für den Spannungsregler brauchst, weil der sonst kaputt geht). Aber im Bereich von 7,5 bis 10V sollte kein Problem bestehen.
Viele Grüße
JP

Okay das leuchtet mir ein.

Also wenn ich das richtig verstanden habe, würde ich dann einfach das zweite Zusatzpaket kaufen?
(außer dem Hohlstecker, der ist ja auch an dem Netzteil dran)

https://secure.reichelt.de/?;ACTION=20;LA…547;PROVID=2084

Wenn ich das jetzt richtig sehe, dann müsste das so passen.

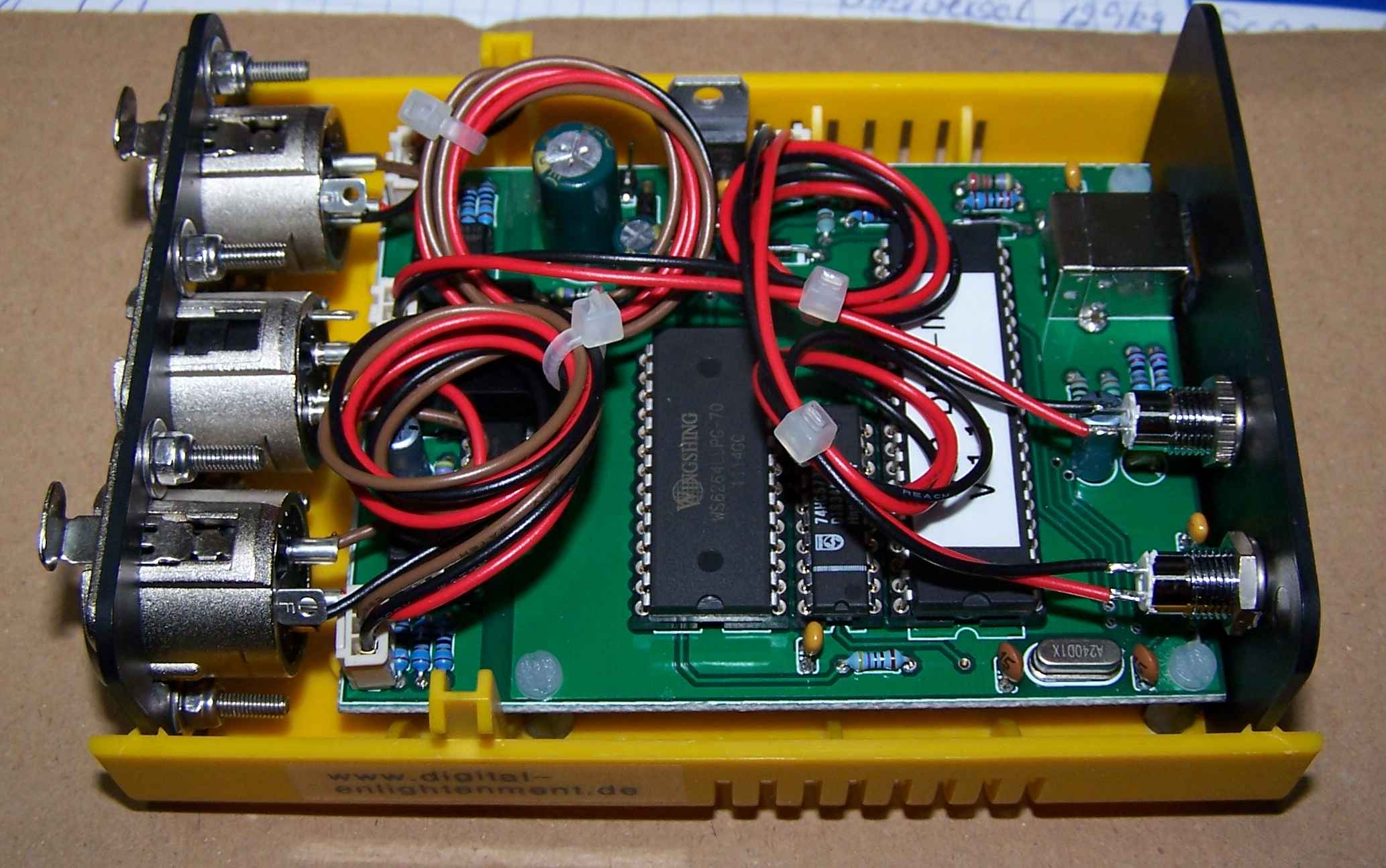

Ach ja, bei diesen DMX-Buchsen musst du ein wenig aufpassen, denn die sind so lange, dass sie über die Platine reichen. Ich hatte da ein paar Probleme, weil ich recht dicke Steckverbinder für die Kabel zu den Buchsen verwendet habe. Dadurch musste ich die Buchsen so setzen, das sie auf IC6 und IC8 aufliegen. Das reicht bei mir gerade so. Vielleicht musst du also die in der Eurobox vorhandenen Stutzen ein wenig abfeilen, hat aber bei mir auch so gereicht. Ich hab das Interface leider gerade nicht da, sonst würde ich dir da noch ein Bild davon machen. Vielleicht kann ich das morgen nachholen. Kanns aber nicht versprechen.
Viele Grüße
JP

Super. gerade bestellt. Hoffentlich am Dienstag da.
Das wäre super wenn du das mit dem Bild noch schaffst.

Vielen Dank und viele Grüße

Hallo,

Quote from JPK

Ach ja, bei diesen DMX-Buchsen musst du ein wenig aufpassen, denn die sind so lange,

ich habe hier die Buchsen von Neutrik genommen die sind teurer aber kürzer
und hochwertiger.
Damit passte es.

Gruß Steff

Soooooo.... Habe nun alle Teile komplett verlötet.
Controller, Quartz und Platine aus dem Forum den Rest von Reichelt.
War soweit auch kein Problem.

Allerdings wird das Interface am PC nicht erkannt.
Es macht kein "Düdüm". Die blaue LED hat 3 mal kurz geleuchtet und ging dann nicht mehr.
Auch beim erneuten anschließen an den PC nicht mehr.
Habe dann ein USB Stecker ausprobiert, dort ging sie wieder 3 mal und dann nicht mehr.

Am USB-Port des Interface kommen ca. 4,9 V an.
Habe schon das Interface auf Kalte Lötstellen überprüft, dies ist nicht der Fall.

Bitte helft mir.

Hallo,

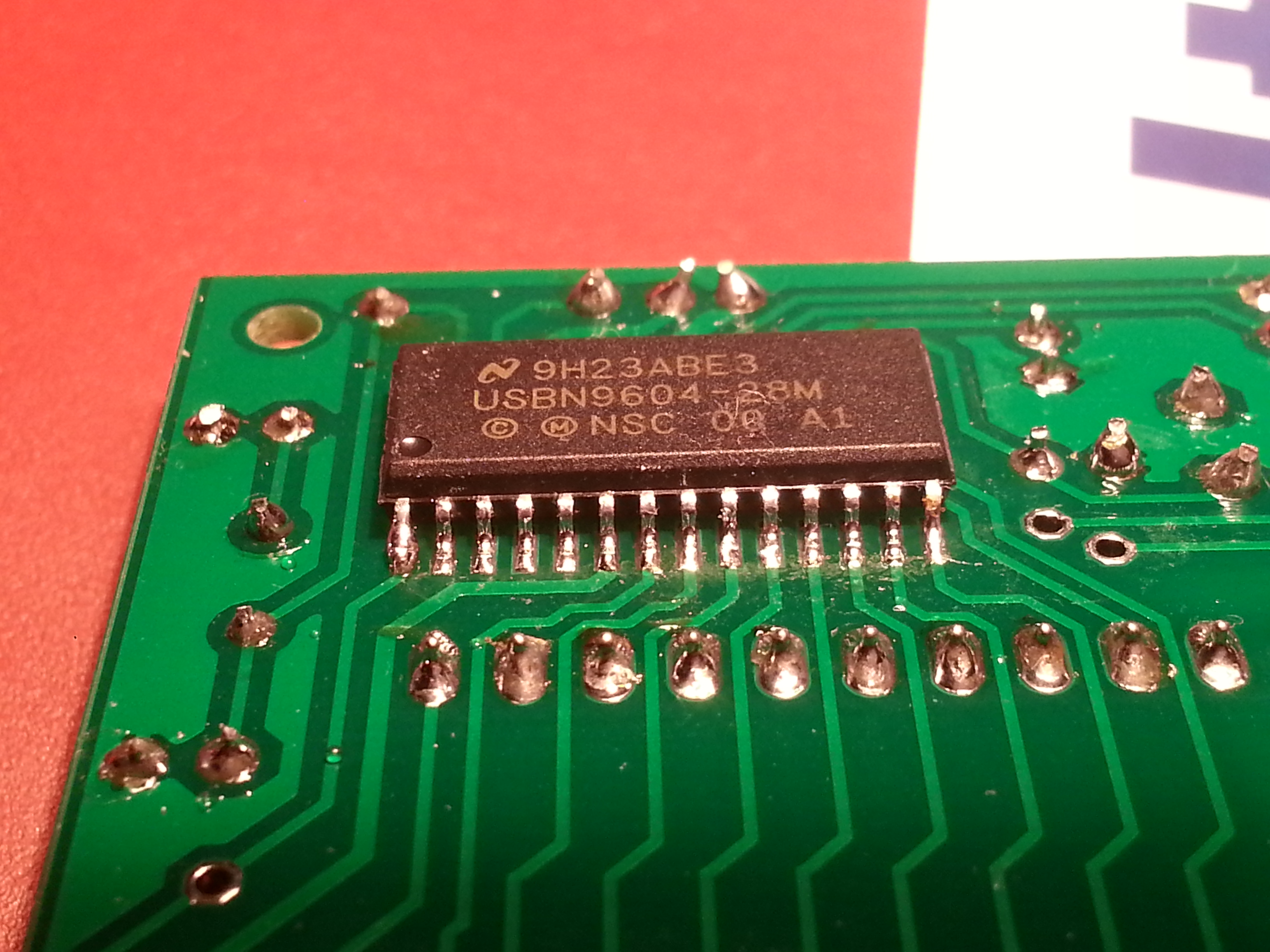

kannst du mal bitte scharfe Bilder von beiden Seiten des USBN machen (recht flach, damit man die Beinchen gut sieht) und dann nochmal ein Bild von der gesammten Unterseite. Dann können wir nach Kurzschlüssen suchen.
Viele Grüße
JP
Edit: Welche Messmöglichkeiten hast du (Voltmeter, Osziloskop,...)?

Hallo JPK,

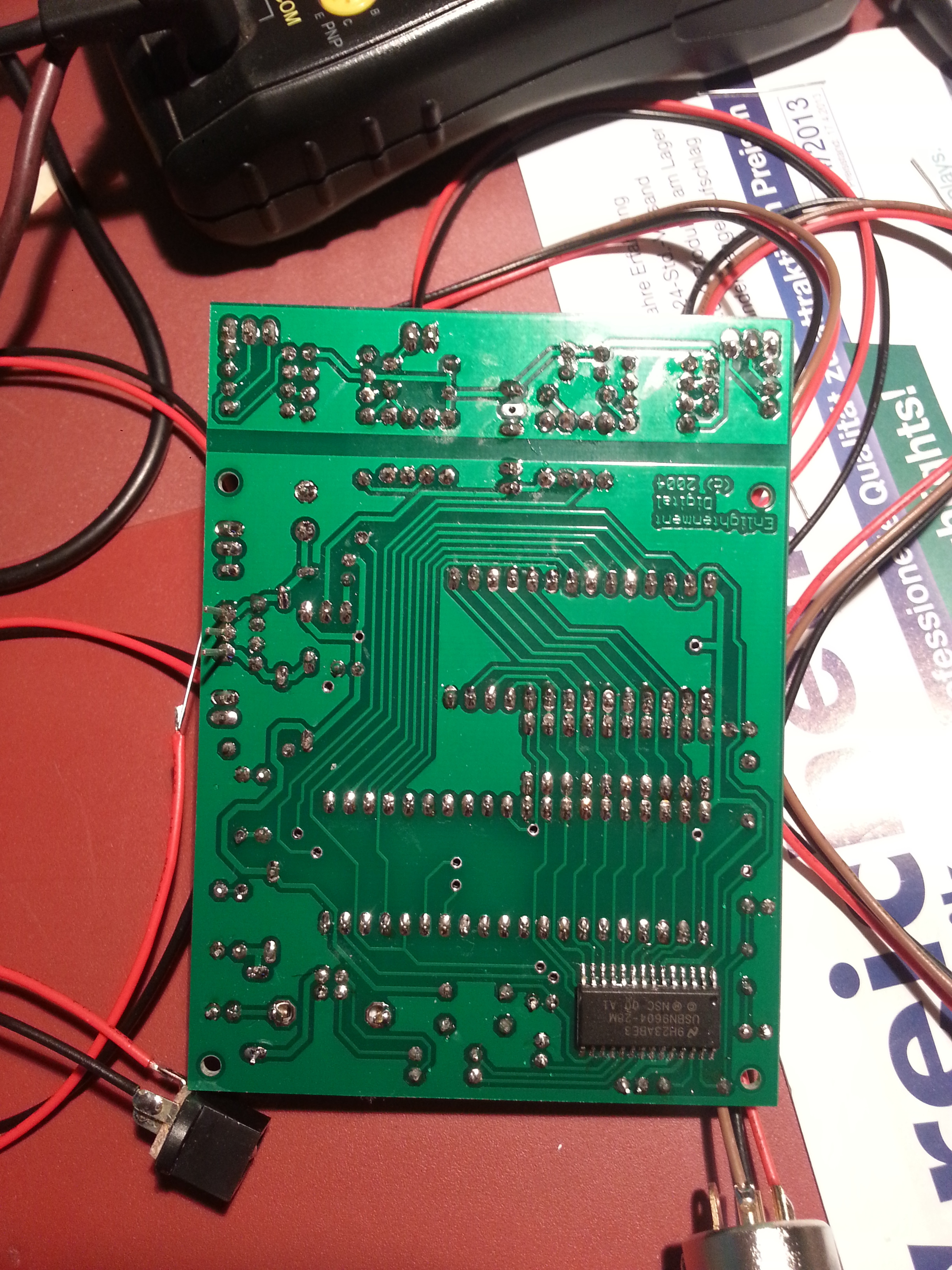

anbei die Bilder ich hoffe man kann es darauf gut erkennen. Leider kann ich nicht näher dran.
Ein Voltmeter habe ich zur Hand ein Osziloskop leider nicht.

Schau mal nach ob alle IC s fest im sockel drin sitzen, man muss sie fest rein drücken.

Hallo Daniel 28,

gerade überprüft. Sitzen alle tief im Sockel.

Gibt es eine Möglichkeit die Rückseite der Platine zu reinigen? Nicht das durch den Lötvorgang hauchdünne Fäden übrig geblieben sind?

Sicherung ist nicht defekt.

Quote from Blackhawx

Hallo Daniel 28,

gerade überprüft. Sitzen alle tief im Sockel.

Gibt es eine Möglichkeit die Rückseite der Platine zu reinigen? Nicht das durch den Lötvorgang hauchdünne Fäden übrig geblieben sind?

Sicherung ist nicht defekt.

Ja, z.B. mit Kontakt LR von Kontakt Chemie. Denke aber nicht, dass das etwas bringen wird. Lötzinn "Fäden" bekommst Du damit nicht weg, Flussmittelrückstände werden Deine Platine idR nicht vom funktionieren abhalten...

Mhh...

Das SMD Bauteil braucht nur an den Seitlichen Kontakten zusammengelötet werde oder?

Woran kann es sonst noch liegen?

Mal ein sehr doofe Frage, aber kann der Fehler auch an einem falschen Widerstand liegen? Die Widerstände R10 und R11 sind bei mir nicht die gleichen wie auf der Abbildung im Ordner. Wobei auf dem Tütchen von Reichelt der Richtige Typ drauf stand.

jupp

kann sein, hatte schonmal nen IF zur Reparatur, dort waren auch falsche Widerstände verbaut.
diese wurden auch von Reichelt falsch gepackt!

also den Farbcode vergleichen, Farbcode-, rechner, tabellen gibst im INET.

http://www.ph-ludwigsburg.de/html/2f-tech-s…DIN%2041429.htm

mfg maik

wenn keine USB Verbindung hergestellt wird, fehlt entweder Spannung oder wie in 99% aller Fälle, eine kalte Lötstelle am USBN.

mfg maik

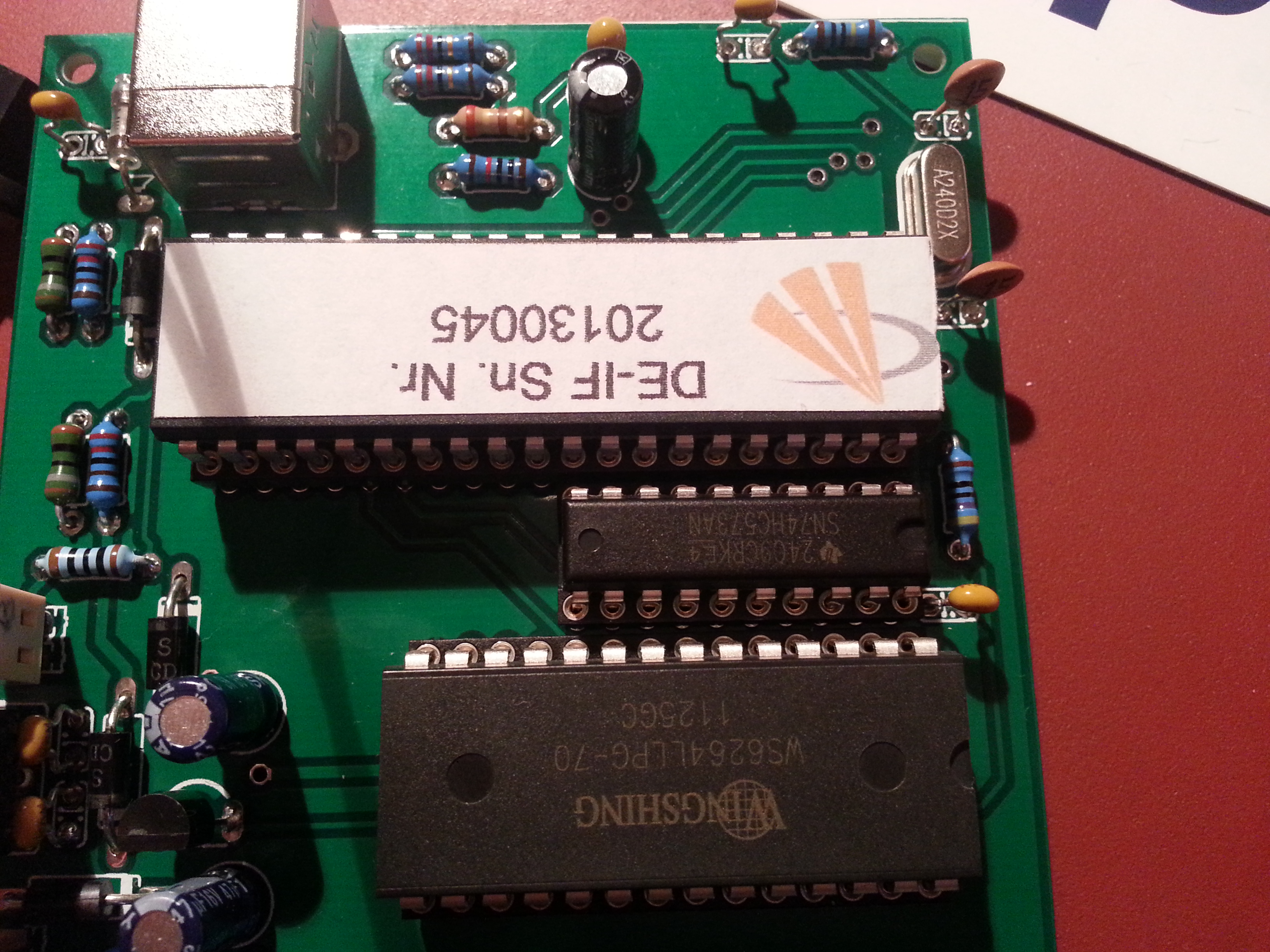

laut deinem Bild sind min 3 Widerstände falsch

R14 = 240
R20 = 180 ?
R21 = 180 ?

bitte alle NICHT blauen Widerstände auslöten und messen, unf ggf. tauschen.

mfg maik

Hallo zusammen,

es lag tatsächlich an den falschen Widerständen. Jetzt funktioniert es hier Probleme.
Eine Unmöglichkeit das dies so von Reichelt geliefert wurde.
Die Widerstände waren sogar in der eigentlich richtig beschrifteten Tüte untergebracht.

Werde mal eine Mail dahin schicken.

Ich Danke euch für die tatkräftige Unterstützung.

Thema closed

Klar ist es ergäerlich - Aber auch bei Reichelt arbeiten nur Menschen
Im gegensatz zu anderen Läden - *hust* Conrad *hust* - können die gut Verpacken !
Und ansonsten ist Reichelt ja Tadellos... Da darf sowas einmal passieren.
