DE Interface ohne Funktion

GünniGünt · September 15, 2012 at 2:48 PM

Hallo Leute,

ich bin hier neu im Forum und brauche mal dringend eure Hilfe!!
Ich habe mir das DE Interface im Bausatz gekauft (fertig geätze Platine) und verzweifel hier dezent :D.
Das Interface ist fertig gelötet, kalte Lötstellen habe ich auch keine gefunden, doch wenn ich es an den Computer anschließe, bekomme ich keinerlei Signale, weder vom Computer, noch vom Interface.
Könnt ihr mir weiterhelfen?

MfG. Günni

***JPK*** · September 15, 2012 at 2:54 PM

Hallo und willkommen iim Forum,
könntest du bitte scharfe Fotos von der Unterseite, der Oberseite, sowie scharfe Nahaufnahmen von beiden Seiten des USBN (dem IC auf der Unterseite) machen und diese an deinen nächsten Post anhängen. Dann können wir mal drüber schauen, ob wir was finden.
Viele Grüße
JP

GünniGünt · September 15, 2012 at 3:19 PM

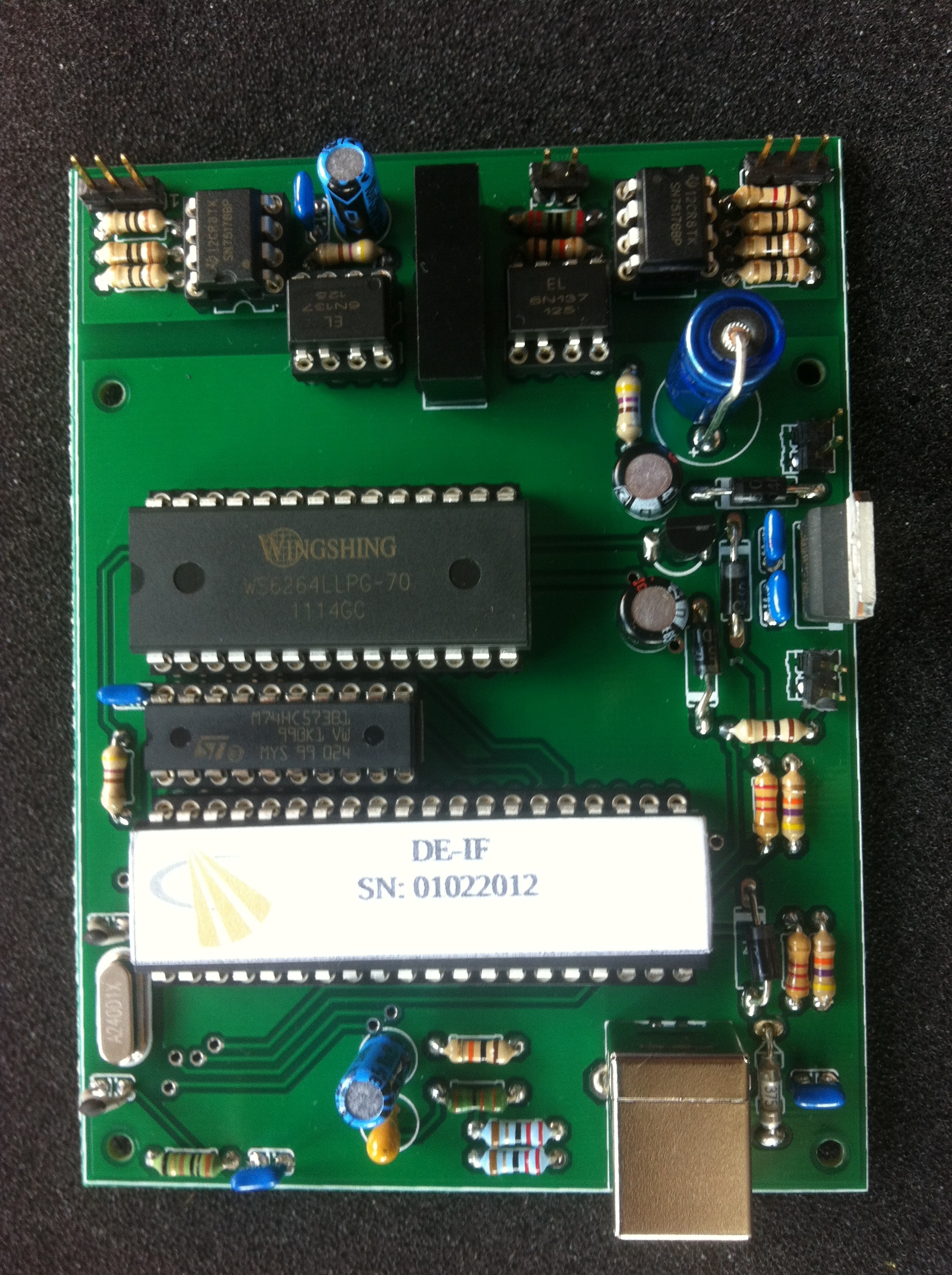

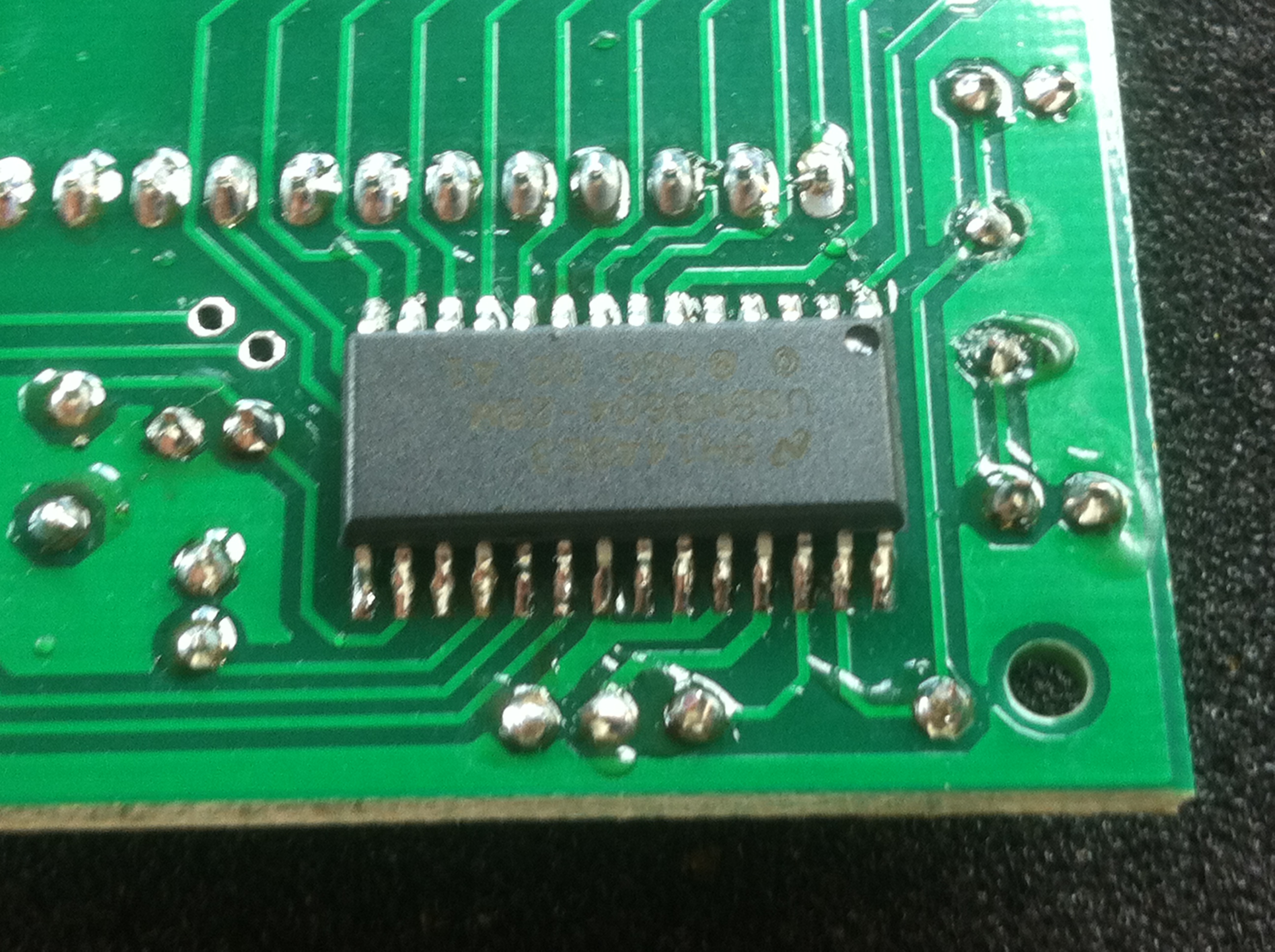

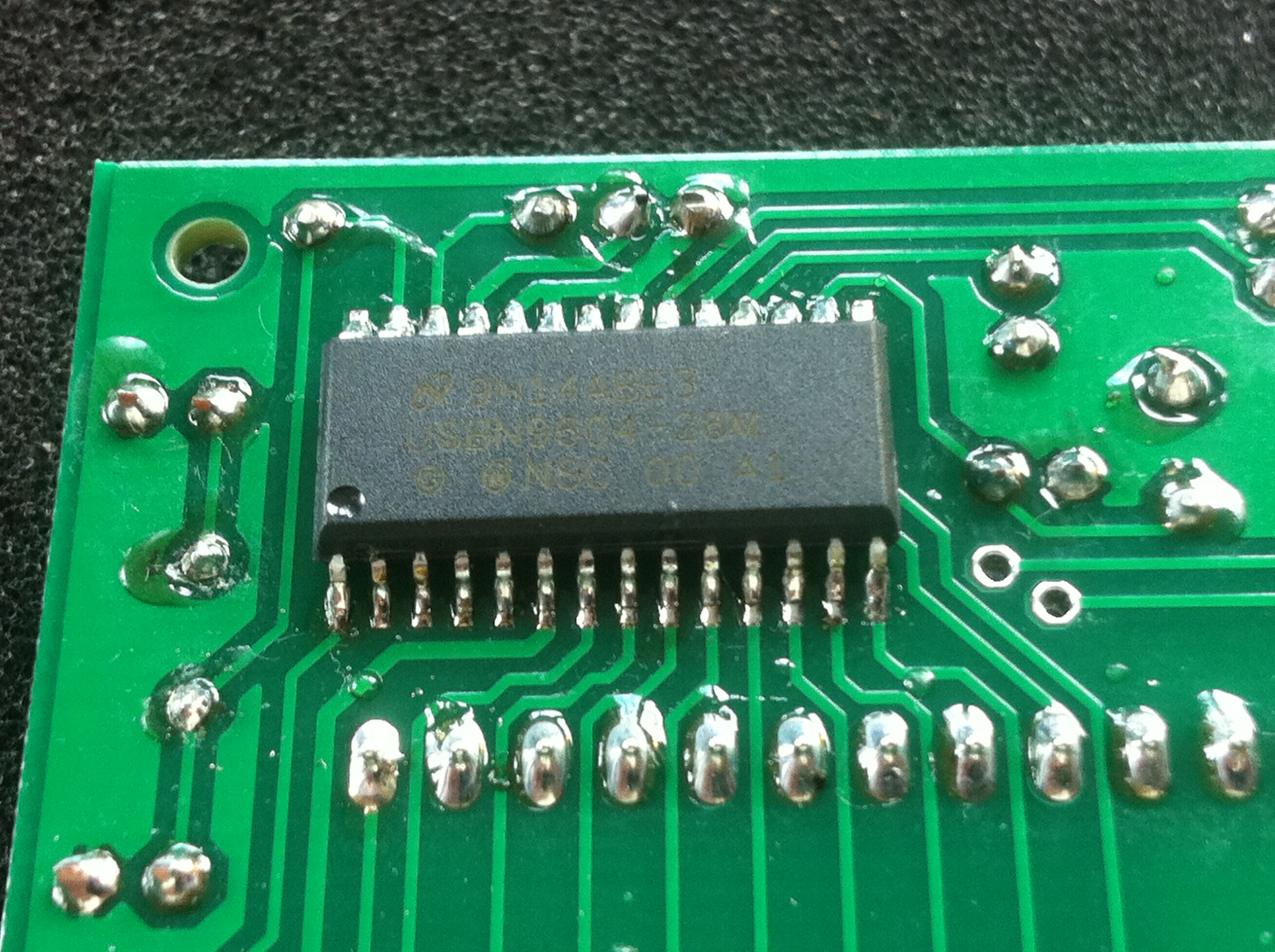

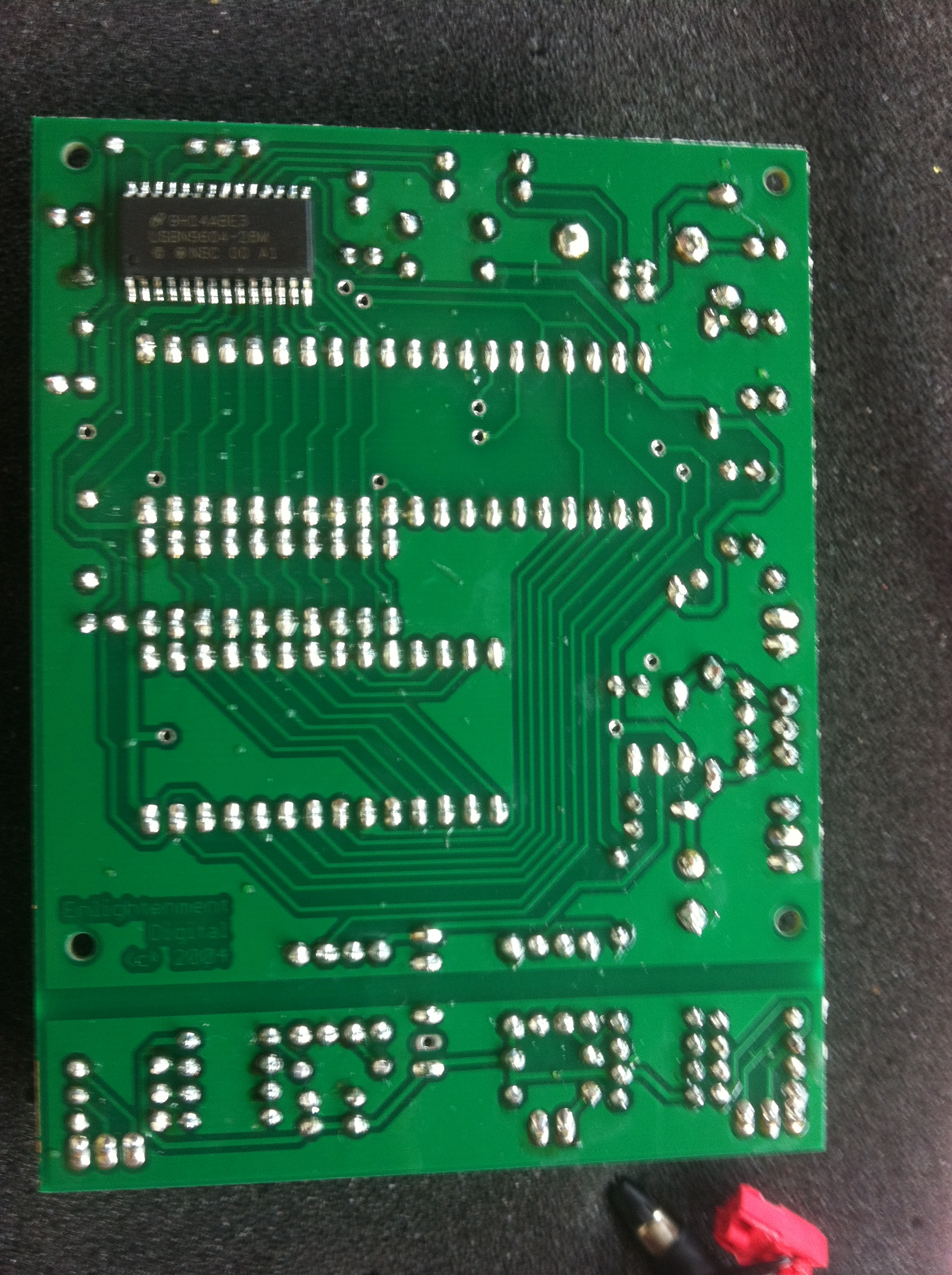

Hier kommen die Bilder!

Hoffe die Quali reicht da ich leider keine Kamera hier zur verfügung habe also muste das Handy herhalten.

GünniGünt · September 15, 2012 at 3:37 PM

Achso noch nen paar kleine Infos Dazu.
-Versorgungsspannung an den IC's ligt an.
-keine Taktfrequenzen am USBN gemessen.
-Beide LED's leuchten nicht egal ob an USB oder extene Spannungsversorgung angeschlossen.

***JPK*** · September 15, 2012 at 3:42 PM

Hallo,
die Platine sieht sehr ordentlich aus. Habe keine auffälligen Stellen finden können.

Wo hast du die Taktfrequenzen am USBN genau gemessen? Am Quarz oder am Pin28? Wenn du am Quarz misst, solltest du laut Debug-PDF am XOut messen, damit die Schwingung nicht zusammenbricht.
Viele Grüße
JP

GünniGünt · September 15, 2012 at 3:52 PM

Also habe sowohl an Pin 28 als auch am Pin 27 ( müste ja laut schaltplan der xout sein) mit nem oszilloskop gemessen.
also Masse des Ossi's an die Masse der USB buchse gesetzt und dan halt mit dem Messkopf an die beiden Pins gegangen, kein signal.

***JPK*** · September 15, 2012 at 4:01 PM

Hmmm dann ist wohl klar, warum das Interface nicht funktioniert und sich nicht am PC meldet, denn das Interface bezieht alle Arbeitstakte für Atmega und USBN von dem Quarz. Wenn dieser nicht schwingt, dann tut dein gesamtes Interface nicht. Nun gibt es mehrere Möglichkeiten:

Der Quarz ist nicht richtig verlötet (vielleicht zur Sicherheit doch nochmal vorsichtig nachlöten)
Irgendwo in diesem Bereich ist ein Kurzschluss, der die Clock-Pins auf irgendein Niveau zieht
Der Quarz ist kaputt (evtl. beim Transport beschädigt, rasselt der Quarz?)
Der USBN ist kaputt (vielleicht beim Löten zu heiß geworden, Produktionsfehler)

Das sind so die Dinge, die mir jetzt spontan einfallen.
Viele Grüße
JP

GünniGünt · September 15, 2012 at 4:20 PM

Hey, kann man den usbn bzw. den quartz irgendwie durchmessen??

***JPK*** · September 15, 2012 at 4:36 PM

Hmm,
manche Multimeter haben glaube ich die Möglichkeit, Quarze zu messen. Allerdings bin ich mir da nicht so ganz sicher. Beim USBN wüsste ich jetzt gerade keine. Der überprüfbare Wert von 3,3V am Pin 18 des USBN kommt erst viel später in der Startup-Procedure.
Viele Grüße
JP

GünniGünt · September 15, 2012 at 4:52 PM

Also bleibt mir wohl nix anderes übrig alls den USBN neu zukaufen.

***JPK*** · September 15, 2012 at 4:57 PM

Hmmm,
ich kann dir leider nicht versprechen, dass dein Problem damit ausgeräumt ist. Warte vielleicht noch ein wenig, vielleicht findet noch ein anderer aus dem Forum eine andere Fehlerquelle, die mir entgangen ist.
Viele Grüße
JP

GünniGünt · September 15, 2012 at 5:03 PM

Ja vor Montag wird das ja eh nichts mit neu kaufen.
aber danke dir schon mal für deine Hilfe

***JPK*** · September 15, 2012 at 5:10 PM

Mir ist gerade noch etwas eingefallen: Hast du den Quarz eigentlich auch aus dem Forum, denn der Quarz muss ein 24MHz Grundton-Quarz sein. Obertonquarze (wie es sie z.T. beim Reichelt gibt) kann der USBN nicht ansteuern.
Viele Grüße
JP

GünniGünt · September 15, 2012 at 5:13 PM

Habe den Quarz auch im shop VON DE gekauft! also solte es sich um einen Grundtonquarz handeln!

**TiPpFeHlEr** · September 16, 2012 at 8:52 AM

Hoi Günni,

im shop VON DE stimmt nicht. DE hat keinen shop.
Den hast du bei uns im DMXControl-Projects Shop gekauft
Und ja det issn Grundtonquarz, es kann natürlich sein das der Quarz defekt ist, da ich nicht alle Quarze testen kann.
Sollte der Quarz wirklich defekt sein, einfach ne Mail an shop[at]dmxcontrol-projects.org , und diesen reklamieren.
Dann werde ich dir nen neuen zusenden.

mfg Maik

GünniGünt · September 18, 2012 at 7:11 AM

So nachdem ich gestern und vorgestern keine möglichkeiten hatte weiter an der Schaltung zu arbeiten habe ich sie heute einfach mal mit zur arbeitgenommen und mich wider rangemacht den fehler zufinden.
Zum Qaurz, kann man den i.wie testen oder am besten einfach auslöten ne einfachen oszilator aufbauen mit dem qaurz und gucken ob er dort ordentlich schwingt?
Zum USBN, an Pin 16 also dem Reset liegen gut 4,7V an
an den Xout bzw Xin Pin hab ich so ne spannung von ca. 0.85V anliegen
natürlich liegen die 3 VCC auch passend an

vielleicht kann jemand dadurch ja noch was ausschließen weill habe erlich gesagt nicht so die große lust für ein IC ne bestellung bei reichelt aufzugeben um dan festzustellen, dass das doch ncih die fehlerquelle war.

MfG, Günni

GünniGünt · October 4, 2012 at 7:26 AM

Also solangsam vergeht mir die lust an diesem Sch*** ding...
USBN getauscht----> nix passiert
quarz getauscht ---> nix passiert
alls andere auch nochmal nachgelötet und überprüft und immernoch läuft rein garnix.
bin schon soweit das ich selbst die LED's nochmal nachgeguckt habe ob die auch nicht verpolt sind.
ich glaube ich schaue heute noch mal drüber und wenn dan immer noch nix geht schmeiß ich das ding in die ecke.XD

Easter_Bug · October 4, 2012 at 2:37 PM

Hallo Günni,
auch wenn ich dir selbst bei deinem Problem nicht weiterhelfen kann, will ich dir den Hinweis / Tipp gegeben, ob du jemanden "externen" in deiner Nähe kennt, der sich deinem Problem mal vor Ort annehmen kann?

Wenn du da keinen kennst, möchte ich dich auf diesen Thread hinweisen, in dem es auch um Probleme mit dem Interface gab und schließlich das Problem dadurch gelöst wurde, dass die Platine an ein Forumsmitglied versand wurde und dann wiede zurück. Das hat dort wunderbar funktioniert.

Es wäre ja schade, wenn solch ein Projekt bei dir aufgrund technischen Fehlern scheitert

Viele Grüße Easter Bug

**TiPpFeHlEr** · October 4, 2012 at 5:55 PM

Hallo Günni,

wie in einem anderen Post, möchte ich auch dir anbieten dein IF zu prüfen.

Interface wird nicht erkant/blaue LED leuchtet

kannst mir mal ne PN schicken.

mfg maik

Charly313 · October 18, 2012 at 6:47 PM

Moin Maik hätte noch ne Feinsicherung hier! Interesse?
