IC4/ USB Controller verlöten

Hallo,
es ist immer am besten bei so etwas Fotos von der Platine zu machen. Dann ist es deutlich einfacher, einen Fehler zu finden, als wenn du hier irgend wie fragst. Sollte dein USBN jedoch verdreht eingebaut sein, und du hast das Interface schonmal mit Strom (egal ob per USB oder per externer Spannungsquelle) versorgt hast, kannst du den USBN mit ziemlicher Wahrscheinlichkeit austauschen und durch einen neuen ersetzen.
Viele Grüße
JP

Hallo,

Quote from jaluko95

Die Fotos werden so unscharf, dass sie unbrauchbar sind.

Auch mit viel Licht? Damit sollte das Fokusieren für die Handy-Kamera einfacher sein und wenn viel Licht auf den Sensor trifft, muss dessen Signal nicht so sehr verstärkt werden. Dadurch werden die Bilder auch weniger verwaschen.
Viele Grüße
JP

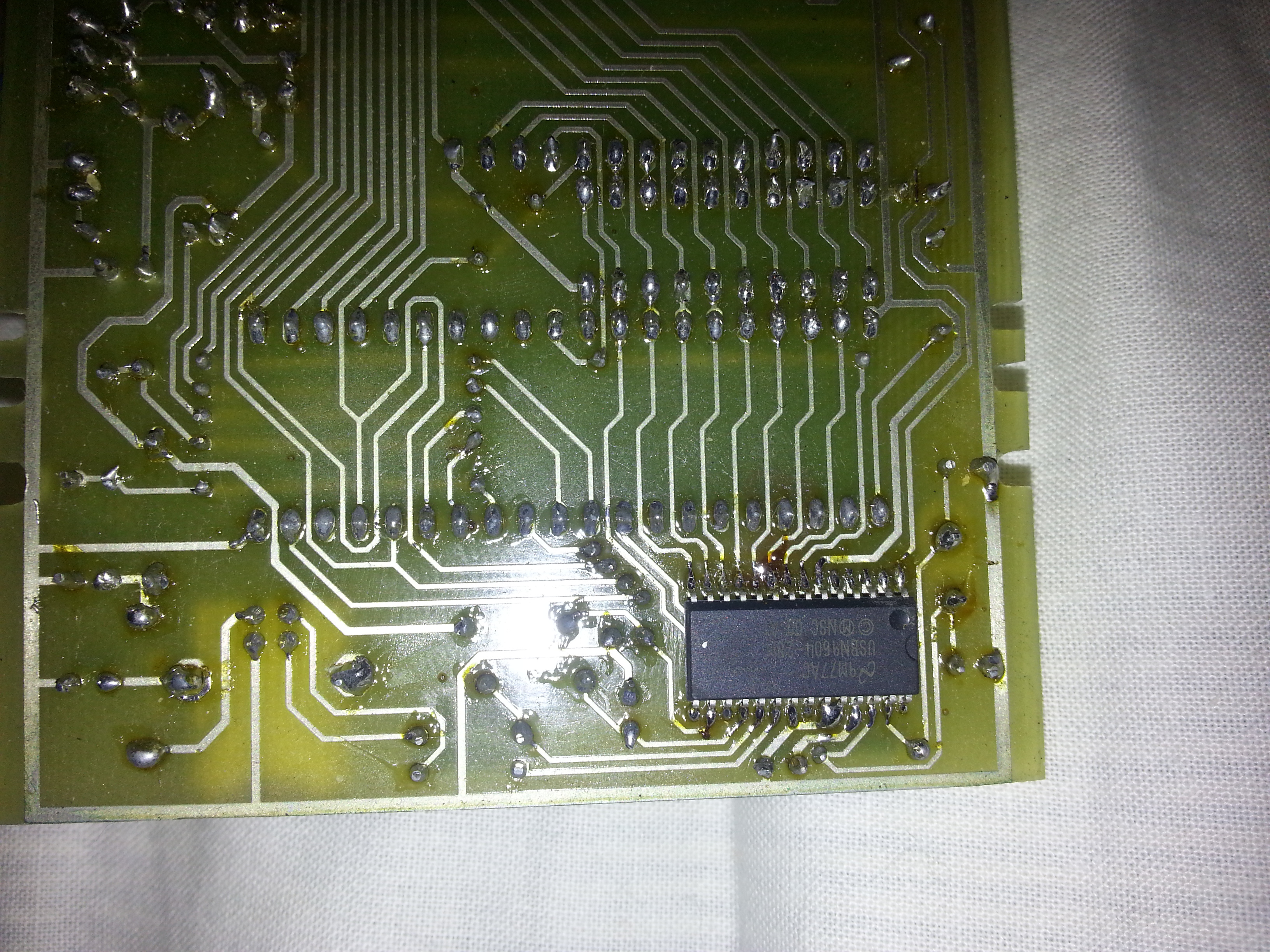

P.S.: Schau dir mal das Bild von meinem Interface an (übrigends auch mit einer Handykamera gemacht ;)). So muss der USBN auf die Platine .

Ich wolte auch in den nächsten Tagen meine Platinen
aus dem Shop zusammenlöten.
Auch mir hat Dein Foto geholfen.

Gruß Steff

Quote from jaluko95

vielen dank!

Quote from steff

Auch mir hat Dein Foto geholfen.

Bitte, hab ich doch gerne gemacht.

Ich will ja nicht sagen, aber nicht umsonst sind im Projektarchiv jede Menge Fotos und Grafiken drin, damit ein Aufbau leicht vonstatten geht

Freundliche Grüße

Stefan

Quote from Stefan

aber nicht umsonst sind im Projektarchiv jede Menge Fotos und Grafiken drin,

Joa richtig. An sich kann man die richtige Position über das Bild "Bestückung - Normal.jpg" herausfinden. Die Eins neben dem USBN könnte aber übersehen werden und dazu muss man auch wissen, das der Punkt auf den ICs den Pin 1 markiert. Außerdem lassen sich die Positionen der ICs (wenn man nicht gerade den Schaltplan aus "Schematic.jpg" lesen kann) nur mittels des Bildes "Final1.jpg" herausfinden. Und da es von der Unterseite der Platine kein Bild wie das "Final1.jpg" gibt, könnten daher manche dann Probleme haben ;). Auf der anderen Seite sollten konsequenterweise die Positionen der ersten Pins aller ICs auch in der Bestückungsgrafik auftauchen, weil dann hat man alle Infos in einem Bild.
Viele Grüße
JP

Quote from JPK

Außerdem lassen sich die Positionen der ICs [...] nur mittels des Bildes "Final1.jpg" herausfinden.

Nöö, aus der Layout - Normal.jpg so wie aus der Bestückung - Normal.jpg lassen sich Position und Orientierung der ICs genauso noch ablesen. Ich gebe schon zu, dass manche Informationen schwerer zu finden sind, z.B. die Belegung der Stiftleisten oder die Farbe der LEDs die nur in der Bauteilliste steht - aber die Information ist sogar mehrfach vorhanden.

Nungut, ich hab das aus der Sicht eines Ungeübten gesehen. Welcher Ungeübte kommt darauf, dass die Position des "IC"-Schriftzuges auch die Orientierung für die ICs anzeigt? Da wäre zumindest eine eindeuteige "1" hilfreicher. Ja, ich hab im letzten Post gesagt, das man das mit dem Punkt und Pin 1 auch wissen muss, trotzdem halte ich das für einfacher ersichtlich, als manch anderes. Versteh mich nicht falsch, ich hatte mit den Schaubildern auch keine Probleme, aber jemand, der zum ersten mal mit ICs umgeht könnte da Probleme haben.
Viele Grüße
JP

Hallo,
nein, das ist nicht schlimm. Die Ganauigkeit gibt ja an, wie weit der tatsächliche Widerstandswert des Widerstandes vom aufgedruckten Wert abweicht. Wenn eine Schaltung z.B. auf 5% Abweichung ausgelegt ist, dann darf der Widerstand 5% zu groß oder zu klein sein. Wenn deine Widerstände aber 1% genau sind, dann liegen diese in diesen 5%, weil ja der Widerstand nur 1% zu groß oder zu klein ist. Daher kannst du diese Widerstände verwenden.
Viele Grüße
JP

Kann auch ohne funktionieren. C8 liegt ebenfalls zwischen Versorgungsspannung und Masse und wird ev. Störungen/Einbrüche wegfiltern.

Ich würde zur Sicherheit trotzdem welche nachrüsten, nur um irgendwelche Fehler ausschließen zu können, wenn das Interface nicht richtig funktionieren sollte. Du kannst passende Abblockkondensatoren hinterher zwischen die Pins löten.

Quote from der angemeldete

Ist das wirklich so wichtig??

Das ist die Frage wie wichtig das für dich ist. Auf dem Interface sitzen noch viele andere Bauteile und gibt es noch viele andere Leiterbahnen, die auch nicht "so wichtig" sind, und ohne die das Interface auch "funktionieren" würde. Meistens zumindest... Dann kommt mal ne Spannungsschwankung oder es kommt mal ne elektrische Störung von außerhalb oder du hast blöderweise Netzspannung (oder mehr) auf deinem DMX-Bus, und schon macht dein Interface die Grätsche, oder dein Notebook (und nicht nur das Interface) ist hinüber.

Mir wäre ein erfolgreiches Gelingen einer Aufführung/Show auch die Bauteile im Cent-Bereich wert, wie beispielsweise diese Abblockkondensatoren. Fändest du das nicht auch deprimierend, wenn du nach einer großen Katastrophe durch den (evtl. wiederholten) Ausfall deines Interfaces feststellen würdest, dass du dir die ganzen Nerven hättest sparen können, hättest du hier nicht an so günstigen Bauteilen gespart?

Ich würde die auf jeden Fall noch nachrüsten. Wichtig hier ist es, dass es auch wirklich Keramikkondensatoren sind.

Freundliche Grüße

Stefan
