8*8 RGB LED Matrix Equalizer anzeigen

giwipod · July 13, 2011 at 12:52 PM

Hallo Leute,

Ich bin neu hier, darum stelle mich kurz vor
Ich heiße Christian, bin 15, Schüler und beschäftige mich schon seit längerem mit dem Thema DMX, Elektronik und co.
Vor kurzem habe ich eine 8*8 RGB Led Matrix gebaut:

External Content www.youtube.com

Content embedded from external sources will not be displayed without your consent.

Through the activation of external content, you agree that personal data may be transferred to third party platforms. We have provided more information on this in our privacy policy.

Die benutze ich im Moment mit dem MadMaxOne Plugin... funktioniert auch alles supper
Jetzt möchte ich jedoch das die Matrix nen Equalizer anzeigt, sprich das sich einzelnen Balken passend zur Musik hoch und runter bewegen ... im Prinzip so wie die Balken im Sound Analyzer
Das Problem ist halt nur das ich jetzt nicht wüsste wie und ob ich das überhaupt in DMXC umsetzen könnet.
Über Ideen und Vorschläge wie ich das machen könnte wäre ich sehr dankar!

Gruß,
Christian

Lord-Helmy · July 13, 2011 at 2:21 PM

Hey,
Erstmal willkommen im Forum;)
Zu deiner Frage gibt es schon ein paar Threads. Such einfach mal in der SuFu. Da wirst du definitiv was finden

***JPK*** · July 13, 2011 at 2:34 PM

Hallo,
die Matrix sieht ja echt richtig gut aus . Was mich interessieren würde: Wieviele LEDs pro Pixel hast du verwendet, also von welcher Farbe wieviele? Weil die Helligkeit der einzelnen Farben sieht echt gut aus (gut, kann man über Vorwiedrstände auch regeln, aber trotzdem).
Viele Grüße
JP

signs · July 13, 2011 at 3:22 PM

Servus.

Aaaalso. Funtkionieren tut das ganze schon
Leg im Soundanalyzer die entsprechenden LED's auf den jeweiligen Balken. Seit version 2.11 gibt es im Soundanalyzer das Auswahlfeld "VU-Meter" und das ist genau DIE funktion die du brauchst

Probiers mal aus.

Gruß

**Stefan** · July 13, 2011 at 4:01 PM

Quote from JPK

Was mich interessieren würde: Wieviele LEDs pro Pixel hast du verwendet, also von welcher Farbe wieviele?

Steht doch im Video drin.

Das, was du suchst, kann Madrix sehr komfortabel, nur kostet das halt ein wenig was.

Freundliche Grüße

Stefan

giwipod · July 13, 2011 at 5:04 PM

Danke erstmal für die schnellen Antworten
LEDs habe ich in Jedem Pixel 9 120° Flachkopf LEDs ... 3 rote 3 grüne 3 blau
120° Abstrahlwinkel wegen der Farbmischung steht aber wie Stefan erkannt hat auch im Video

Danke signs, geht theoretisch, bei mir aber leider nicht ganz weil das DDF das ich mit MadMaxOne erstellt habe iwie nicht ganz in der Reihenfolge ist, in der es der Sound Analyzer genre hätte

Stefan, an Madrix dachte ich natürlich auch schon ... ist natürlich ne ganze Stange Geld für einen Schüler ohne Job
Da ich aber schon dabei bin eine 2. Matrix zu bauen wird das wohl die Lösung des ganzen werden muss ich wohl nochmal mir vatti reden ob der nicht ein bisschen unterstützen will

Wer noch Ideen hatt, immer her damit

Gruß
Christian

signs · July 13, 2011 at 6:21 PM

lad mal bitte dein DDF rauf. das würd mich jetzt interessieren^^

***JPK*** · July 13, 2011 at 8:03 PM

Hmmmmm, ok, man sollte auch den Abspann anschauen. Ich hatte nur das mit den 600 LEDs gesehen.. Trotzdem danke für die Infos.
Viele Grüße
JP

giwipod · July 13, 2011 at 9:12 PM

Hey na klar kann ich das
... ich habe auch nochmal die .madmaxconf Datei mit reingepackt.
So Läuft das alles supper, ich kann in MadMaxOne alles einstellen und dann mit dem DDF eine Scene Abstreichern.
Nur irgendwie bekomme ich das im Sound-Analyzer nicht richtig eingestellt.

Kein Problem für die infos... wenn weitere Fragen da sind, einfach fragen

Gruß

**midi-rakete** · July 14, 2011 at 11:27 AM

Sieht gut aus, könnte mir auch gefallen.

Was sind das für anreihbare Gehäuse? Wo gibt es sowas?

H267 · July 14, 2011 at 5:20 PM

Hallo

Genau den Lichtefekt den Du gebaut hast suche ich schon seit Monaten. Hatte einen Threead Anfang Januar aufgemacht (Nachbau Island ECC LED Window System von Brilldea.com) Ist so ähnlich aufgemacht wie deine Matrix aber da ich kein Englisch kann kam es nicht zur Verständigung und der Bestellung der Teile in Teiwan. Es würde mich freuen wenn es Dir möglich wäre mir die Schaltpläne und Bestellinformationen der mechanischen und elektronischen Bauteile zukommen lassen könntest. Ich würde Dein Lichteffektgerät gerne nachbauen. Da brauche ich nicht mein ADJ Revo 4 zerlegen und umbauen.

Gruß Hans

signs · July 14, 2011 at 6:08 PM

Hallo,

also ich weiß nicht was du da für ein Problem hast? Du kannst doch die entsprechenden Kanäle im Soundanayzer auswählen? Kann mir wenn dann vorstellen dass das "VU" dann von oben nach unten läuft, oder von links nach rechts oder so.
Erklär das doch bitte nocheinmal.

Gruß

giwipod · July 14, 2011 at 7:38 PM

Hallo,

Mein Gehäuse sind 2 Bilderrahmen namens "RIBBA" von Ikea die ich innen mit multiplex verschraubt habe . Die Glasscheibe von ikea habe ich natürlich gegen Plexiglas ausgetauscht

H267, ich bin grade dabei meine Webseite mit Inhalt zu füllen... da werde ich das alles ausführlichst beschreiben. Wenn ich soweit bin werde ich euch natürlich den Link geben

Das mit dem Soundanalyzer funktioniert eigentlich, aber leider nur von der Linken Seite... wenn ich das von unten haben möchte, habe ich immer ein Karro Muster, sprich es ist immer ein Kästchen frei in einem Balken bevor dann das nächste Leuchtet Das muss an der Kanalbelegung Liegen... Ich habe erst 64 rote Kanäle, dann 64 grüne und dann 64 blaue. So wie die Farben im DDF angegeben sind (RGB,RGB...) ist es in Wirklichkeit leider nicht

Gruß

signs · July 14, 2011 at 7:47 PM

Öhm. ja über eine komplizirte verschaltung könnte man es schon hingebkommen^^

**midi-rakete** · July 15, 2011 at 1:27 AM

Quote from giwipod

Hallo,
Mein Gehäuse sind 2 Bilderrahmen namens "RIBBA" von Ikea die ich ...........

Nein, ich meine das Gehäuse mit den 9 Löchern für die LEDs.

giwipod · July 15, 2011 at 10:26 AM

Achso, ja
das sind eigenkonstruierte Kästen aus 3mm plastik "forex classic", gibt es in jedem Baummarkt um die Ecke.
Die sind alle mit einer CNC Fräse ausgefräst

Quote from signs

Öhm. ja über eine komplizirte verschaltung könnte man es schon hingebkommen

Ok, wie könnte ich das denn manchen ? jetzt in der Hardware oder Software mäßig?

Ich könnte die Matrix natürlich auch um 90° kippen, dann wäre das ja wieder richtig. Aber dann muss man ja immer wieder in MadMaxOne umdenken, das ist auch keine tolle Lösung;-)

**midi-rakete** · July 15, 2011 at 3:01 PM

Quote from giwipod

3mm plastik "forex classic", gibt es in jedem Baummarkt um die Ecke.[/size][/font]

gibt es an jeder Ecke

Quote from giwipod

Die sind alle mit einer CNC Fräse ausgefräst

gibt es NICHT an jeder Ecke

...und per Hand kann man das nicht so präzise machen

signs · July 15, 2011 at 3:44 PM

softwaremäßig^^

Wo ist denn der mann mit dem "ghostechannel Art-Net zeug" in der Unterschrift wenn man ihn mal braucht????

Muss mich selber erst wieder reindenken. Im Grunde legst du geräte an, welche z.B. auf einem anderen Univers laufen.

Via Artnet sendest du diese raus und empfängst sie gleichzeitig wieder und Routest sie auf andere Kanäle

ich mach mal ein beispiel wenn ichs hinbekomm´.

Bis dann

fool_of_lights · July 15, 2011 at 11:21 PM

Hier hier, ich!

Ich muss schon sagen, die komplette RGB-Matrix aufribbeln und neu zusammensetzen wird anfangs schon einige Nerven kosten

Man müsste kanalmäßig hinter dem Gerät (Bsp. RRR GGG BBB) ein zweites (Ghost-) Gerät (RGB RGB RGB) einfügen und die Kanäle des Zweiten durch den Sound Analyzer (im ObenUnten-Modus) ansteuern lassen.
ArtNet aktivieren, im DMX-In Softpatch die R's & G's & B's vom 2. Gerät auf die richtigen R's & G's & B's vom 1. Gerät kopieren.
Ist halt ne Menge Arbeit, aber man kann die Matrix dann auf 2 Arten ansteuern

Ich hoffe irgendwer verstehts
MfG

**Stefan** · July 16, 2011 at 1:18 AM

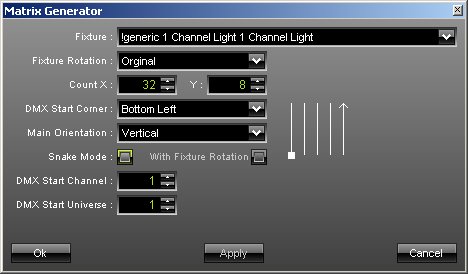

Naja, prinzipiell würde da ja eigentlich nix dagegen sprechen, das ein wenig Nutzerfreundlicher zu gestaltet - sind ja eigentlich nur ein paar Bits, die da hin und her geschoben werden müssen, absolut nichts rechenaufwändiges. MADRIX hat das wunderbar gelöst, mit ein paar wenigen Klicks ist die Matrix definiert:

Ich hab ja bereits mal ein Thema mit Verbesserungsvorschlägen zu MadMax One gestartet aber dort seit exakt einem Jahr keine Rückmeldung erhalten. Sieht leider nicht wirklich so aus, als ob daran Interesse besteht.
