Die nie enden wollende Odysee namens DE-IF

Chrisd · May 3, 2009 at 9:46 PM

Hallo,
Ich bin beim Umbauen meines Zimmer auf eine Kiste gestoßen mit der Aufschrift: "DE-IF" und weil ich sowieso schlechte Laune hatte habe ich es rausgeholt und angeschlossen. Wie immer kommt die meldung: "Gerät nicht erkannnt." Also die Platine nochmal gecheckt, alles durchgeklingelt und den Quarz mit nem Oszi gecheckt. Alles OK also der einfall des Jahrhunderts: Der AVR hat ne macke. Daher ich aber kein Serielles Kabel finden konnte um nun auch meinen letzten noch leeren AVR zu zerstören also die Kiste aufgemacht und alles wieder reingepackt. Jetzt ist meine Frage: Gibt es jemanden in BS und Umgebung der mir nochmal einen AVR beschreiben kann den er auf einem garrantiert funktionierendem Interface vorher testet?
Danke im Vorraus!

MfG Chrisd

***Stefan Krupop*** · May 3, 2009 at 10:35 PM

Wir können ja noch mal nen Versuch wagen... Schmeiss mir den AVR in den Briefkasten (Adresse per PN) und ich sag dir bescheid wenn er gebrannt ist.

Stefan

Chrisd · May 4, 2009 at 2:03 PM

OK, vielen Dank!

MfG Chrisd

***Stefan Krupop*** · May 4, 2009 at 2:09 PM

Ahso, eins noch: Hast du ne bestimmte Seriennummer, die das Interface kriegen soll? Entweder schon von DE bekommen oder nen eigenen Wunsch?

Stefan

Chrisd · May 4, 2009 at 2:32 PM

Habe keinen eigenen Wunsch und keine von DE bekommen. Kann ruhig irgendeine sein.

MfG Chrisd

Chrisd · May 7, 2009 at 9:10 PM

Ich habe heute den AVR von Stefan bekommen und gleich mal draufgestezt, das IF angschlossen und was passier? Richtig! die gleiche Fehlermeldung wie schon immer, also mal nur aus neugierde den 8-Bit D-Latch rausgenommen und was passiert? Angeschlossen und er erkennt Sunlite killer! Super, also ist der Kaputt, um zu schauen ob sich der Fehler reporduzieren lässt den nochmal drauf gesetzt und es passiert garnix mehr, kein mucks. Also nochmal auf die platine guck und oh schreck! Ich hab den D-Latch falschrum draufgesetzt! Also USB abgezogen und den D-Latch wieder komplett entfernt. Es passiert immer noch nix! Hab ich jetzt meinen USB-Controler zerstört? Denn ich habe es mit dem AVR von Stefan (nicht Krupop) vor her ohne D latch getestet gehabt der ging dann auch also mal geguckt aber auch mit dem keine Reaktion. Habe ich jetzt meinen USB-Controler zerstört oder was könnte jetzt kaputt gegangen sein?

MfG Chrisd

Dj Griesi · May 7, 2009 at 9:34 PM

Haste du mal den PC neu gestartet?
Oder mal den USB_Controller in der Hardwareliste deinstalliert? Der wird dann beim Neustart wieder installiert.
Hast du mal ein anderes USB Gerät angeschlossen, ob das funzt?

Chrisd · May 7, 2009 at 10:46 PM

Alle anderen Geräte funktionieren ohne Probleme, und die kontroll LED's leuchten auch nicht! Das ding ist im moment nur als Briefbeschwerer zu nutzen, ich werde morgen mal den USB-Controler austauschen, habe zum glück noch einen. Oder kann der Fehler wo anders liegen?

MfG Chrisd

Chrisd · May 9, 2009 at 6:33 PM

Der Fehler ist gefunden!!!!! Die Sicherung war durch uuuuuuund die fassung vom 8-Bit D-Latch war falschherrum draufgelötet. Das war der Sch*** fehler. Naja, das nächste DMX Control Tutorial kann kommen! Und nochmals vielen Dank an alle Leute die mir bei diesem Projekt gehofen haben!

MfG Chrisd

Chrisd · May 9, 2009 at 8:29 PM

Ich gebe es auf! Ich habe das IF in das gehäuse gesetzt und angeschlossen und wieder: Unbekanntes Gerät. Hab das interface wieder raus geholt und alle stecker abgezogen und immernoch, außerdem dauert es bis es überhaput erkannt wird. Dann beim nochmaligen rausnehmen vom D-Latch bricht mir auch noch ein Pin von dem Sch*** teil ab und immernoch geht es nicht. Ich habe echt keinen Bock mehr, ich werde noch einmal es versuchen dann landet das ding in der Tonne. Ich habe einfach keine Lust mehr mich tot zu ärgern.

MfG Chrisd

paddy · May 9, 2009 at 9:39 PM

Hmm du regst dich auf, das es nicht funktioniert, wenn du das IC zerstörst?
Viel lustiger ist der Fehler, wenn es erkannt wird aber trotzdem nix geht.
Das IF ist kein Hexenwerk, geh logisch und entspannt an die Sache ran und es wird laufen. Als erstes checkst du mal die Leiterbahnen, und Lötverbindungen, in 99,99991 Prozent aller Fälle liegt es nämlich da dran...

Aber lass dir sagen, das es sich wirklich lohnt das IF fertig zu bauen. Ist kein Vergleich zu DMX4ALL oder den komischerweise beliebten Entenc mistviechern.

Chrisd · May 9, 2009 at 11:53 PM

Es ist einfach nur Komisch, es wird für einen Moment als Sunlite Killer erkannt aber ein paar sekunden später wieder als Unbekanntes Gerät, dann als Sunlite Killer aber mit Fehler (Gerät kann nicht gestartet werden). Das Teil spielt total verrückt (oder ich bin total bekloppt). Ich persönlich finde es mittlerweile mehr als nur merkwürdig.

MfG Chrisd

paddy · May 10, 2009 at 1:17 AM

Ist ein ganz klarer Fall von ner miesen USB Verbindung würd ich sagen. Haste das Kabel mal getauscht? Kontrollier auch noch mal die USB Buchse und die Verbindungen unter dem USB Chip. Sitzt der besagte Chip auch wirklich sauber?
Mach mal nen Bild von deinem Werk, ich will mir nen Eindruck von der Lötarbeit verschaffen. Weil wenns da hapert ist das so wie so zum scheitern verurteilt.

audio123 · May 10, 2009 at 2:39 AM

Quote

Original von paddy
Ist ein ganz klarer Fall von ner miesen USB Verbindung würd ich sagen. Haste das Kabel mal getauscht? Kontrollier auch noch mal die USB Buchse und die Verbindungen unter dem USB Chip. Sitzt der besagte Chip auch wirklich sauber?
Mach mal nen Bild von deinem Werk, ich will mir nen Eindruck von der Lötarbeit verschaffen. Weil wenns da hapert ist das so wie so zum scheitern verurteilt.

Da kann ich mich nur anschließen, hab´ mir das Teil aufgrund von erheblichen Problemen mit dem alten von DMX4ALL auch endlich letzte Woche zusammengebaut
Hatte anfangs auch das gleiche Problem mit "Unbekanntem Gerät" gehabt ... nach dem Durchstöbern des Forums bei Digital Enlightenment hat sich aber recht schnell rausgestellt, dass es bei diesem Fehler nur am USB-N oder an einem falsch programmierten AVR liegen kann ...
Also USB-N nochmals durchgecheckt und nachgelötet und seitdem geht es perfekt
Auch wenn sich das Teil unter Vista 64bit nicht als sunlight killer meldet sondern "nur" als "HID-konformes Gerät" Ich denke aber mal das ist normal, auf jeden Fall geht alles

@Chrisd: Da bei dir ein falsch programmierter AVR denke ich nach der "Tauschaktion" wohl ausgeschlossen sein dürfte gibt es nicht mehr viele Möglichkeiten ... würde wie gesagt den USB-N nochmal durchchecken.
Beim messen sollte man drauf aufpassen, dass man mit den Messpitzen nicht zu fest auf die Beinchen drückt ... sonst hat ein Beinchen was eventuell keinen Kontakt hat durch das Draufdrücken beim Messen doch Kontakt und man findet den Fehler nie

Solltest du da schon sehr viel dran rumgelötet haben würde ich das Teil eventuell auch nochmal ganz austauschen, immerhin ist es ein SMD-Bauteil und die sollte man ja nicht zu heiss machen, was ja bei vielem Nachlöten schon mal vorkommt ...

Zum Testen kann man IC 2 und 3 ja rausnehmen, dann sollte es zumindest trotzdem richtig erkannt werden.
Beim Einsetzen von den Teilen aber drauf achten dass man "geerdet" ist das Zeugs ist sehr empfindlich.
Und natürlich richtig rum

MfG aus München
audio123

Chrisd · May 10, 2009 at 11:57 AM

audio123 Das ist Normal, das Sunlite Killer wird nur angezeigt wenn du die Sunlitekiller.inf mit rechtsklick und dann istallieren installierst.

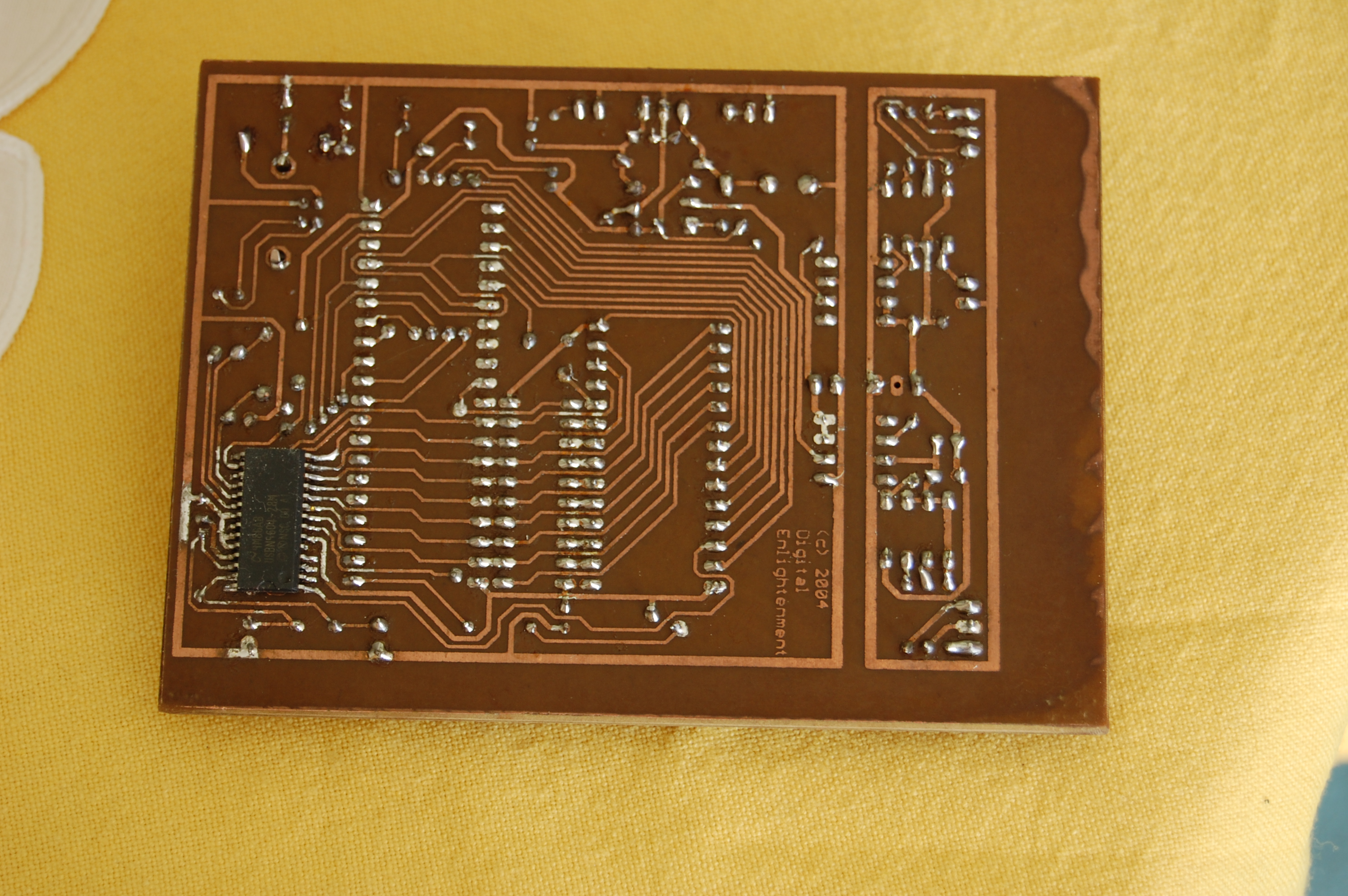

Anbei mal ein Foto meiner ersten Lötarbeit, werde heute hochmal die Verbindungen vom USB-N durchklingeln und notfalls tausche ich ihn nochmals aus. Außerdem hat sich mein verdacht das es an der USB-Buchse liegt verstärkt denn beim Ruckeln am Kabel heißt es auf einmal Sunlite Killer und auf einmal wierder Unbekanntes Gerät. Ich werde die Buchse heute auch mal auswechseln.

MfG Chrisd

paddy · May 10, 2009 at 8:11 PM

Ok, deine Platine sieht wenn ich ehrlich sein soll nicht so wirklich schön aus.
Viele Lötstellen sehen wie in Chinageräten aus.
Na ja, nichts desto trotz würde ich erst mal den Schirm der USB Buchse richtig anlöten

Patrick87 · May 11, 2009 at 12:09 PM

Hallo,

was sagen eigentlich die zwei LEDs genau aus?

Gruß Patrick

Hendrik Hölscher · May 11, 2009 at 12:19 PM

paddy hat Recht.

Chrisd · May 11, 2009 at 1:27 PM

Es war halt mein erster Lötversuch in diesem Format, hab den Schirm nochmal ordentlich angelötet und überarbeite nochmal die ganzen schlechten Lötstellen, ich hoffe das das helfen wird.

**Michael_D** · May 14, 2009 at 2:16 AM

Also ich würd da auch auf Probleme mit den Lötstellen oder vielleicht auch Leiterbahen tippen. Dazu passt auch, dass es nach dem Gehäuseeinbau (sprich mechanischer Belastung) nit mehr ging. Um Mikrorisse in den Leiterbahnen auszuschliessen, kannste mal probieren die alle mit ner Lötzinnschicht zu überziehen. Ansonsten würd ich mich da paddy anschliessen: Mit Ruhe und positiver Einstellung da ran gehen. Dem Interface is das ziemlich Latte, ob es dich aufregt Wenn da nur eine Verbindung nicht klappt geht halt einfach nix, das is so bei Digitalschaltungen
Setz dich mal an nem Abend dran, wo du genuch Zeit hast und guck wirklich alles nochmal genau nach, das is im Endeffekt schneller als 10 mal kurz zu Probieren und nix geht. Oder frag nen Bekannten mit Erfahrung im Löten um Hilfe.
LEDs:
USB - USB Verbindung aktiv, blinkt bei Datentransfer
DMX - Der Transceiver hat Strom, sprich Interface is in nem Mode > 0
