Moving Head Flash 15W LED THM-6 Clone

Lordcyber · August 21, 2024 at 10:54 AM

Morgen,
nachdem die LED Scheinwerfer laufen geht es an die schwierigen Sachen.
Den Moving Head usw.
Vieles konnte ich aus dem THM-6 übernehmen. Aber eben nicht alles. Aich wollte ich eine Vorschau der Gobos und Farbrad da hab ich mich am DDL des THM-17 bedient.
Anbei wieder die Anleitung.
Puh bin ich froh wenn ich alle Geräte drin habe.

Bisher hab ich:

XML

<?xml version="1.0" encoding="UTF-8"?>
<device image="Flash-15WLED.png" type="DMXDevice" dmxcversion="3.3.0" dmxaddresscount="13" ddfversion="1.0.0">
<information>
<model>MH 15W LED</model>
<vendor>FLASH</vendor>
<author>Mike L</author>
</information>
  <functions>
    <position>
      <pan dmxchannel="0" finedmxchannel="1">
        <range range="540"/>
      </pan>
      <tilt dmxchannel="2" finedmxchannel="3">
        <range range="270" />
      </tilt>
    </position>
    <ptspeed dmxchannel="4">
      <range type="linear" mindmx="255" maxdmx="0"/>
    </ptspeed>
    <strobe dmxchannel="5">
      <range type="linear" mindmx="135" maxdmx="239" minval="1" maxval="10"/>
    </strobe>
    <dimmer dmxchannel="5">
      <range type="linear" mindmx="134" maxdmx="8"/>
    </dimmer>
    <rgb>
      <red dmxchannel="6"/>
      <green dmxchannel="7"/>
      <blue dmxchannel="8"/>
    </rgb>
    <colorwheel dmxchannel="9">
      <step type="color" val="#ffffff" mindmx="8" maxdmx="21" caption="White"/>
      <step type="color" val="#ff0e19" mindmx="22" maxdmx="35" caption="Red"/>
      <step type="color" val="#00ff29" mindmx="36" maxdmx="49" caption="Green"/>
      <step type="color" val="#1a25ff" mindmx="50" maxdmx="63" caption="Blue"/>
      <step type="color" val="#00ffff" mindmx="64" maxdmx="77" caption="Cyan"/>
      <step type="color" val="#ff6ef3" mindmx="78" maxdmx="91" caption="Magenta"/>
      <step type="color" val="#fff60c" mindmx="92" maxdmx="105" caption="Yellow"/>
      <step type="color" val="#800080" mindmx="106" maxdmx="119" caption="Purple"/>
      <step type="color" val="#ff8800" mindmx="120" maxdmx="133" caption="Orange"/>
      <step type="color" val="#bfbf6c" mindmx="134" maxdmx="147" caption="Chartreuse"/>
      <step type="color" val="#cc33cc" mindmx="148" maxdmx="161" caption="Pink"/>
      <step type="color" val="#42280E" mindmx="162" maxdmx="175" caption="Brown"/>
      <step type="color" val="#d4af37" mindmx="176" maxdmx="189" caption="Gold"/>
      <step type="color" val="#990000" mindmx="190" maxdmx="203" caption="Crimson"/>
      <step type="color" val="#ee82ee" mindmx="204" maxdmx="217" caption="Violet"/>
      <step type="color" val="#6f2da8" mindmx="218" maxdmx="231" caption="Crape/>
        <wheelrotation>
            <range type="cw" mindmx="232" maxdmx="255" minval="0.1" maxval="8"/>
        </wheelrotation>
    </colorwheel>
    <rawstep dmxchannel="11" name="Macros">
        <step caption="DMX Modus" mindmx="0" maxdmx="7"/>
        <step caption="Auto Prog1" mindmx="8" maxdmx="22"/>
        <step caption="Auto Prog2" mindmx="23" maxdmx="37"/>
        <step caption="Auto Prog3" mindmx="38" maxdmx="52"/>
        <step caption="Auto Prog4" mindmx="53" maxdmx="67"/>
        <step caption="Auto Prog5" mindmx="68" maxdmx="82"/>
        <step caption="Auto Prog6" mindmx="83" maxdmx="97"/>
        <step caption="Auto Prog7" mindmx="98" maxdmx="112"/>
        <step caption="Auto Prog8" mindmx="113" maxdmx="146"/>
        <step caption="Sound Prog1" mindmx="138" maxdmx="142"/>
        <step caption="Sound Prog2" mindmx="145" maxdmx="157"/>
        <step caption="Sound Prog3" mindmx="158" maxdmx="172"/>
        <step caption="Sound Prog4" mindmx=173" maxdmx="187"/>
        <step caption="Sound Prog5" mindmx="188" maxdmx="202"/>
        <step caption="Sound Prog6" mindmx="203" maxdmx="217"/>
        <step caption="Sound Prog7" mindmx="218" maxdmx="232"/>
        <step caption="Sound Prog8" mindmx="233" maxdmx="255"/>
    </rawstep>
    <gobowheel dmxchannel="12">
        <step type="gobo" val="Gobo1.png" mindmx="0" maxdmx="12" caption="Gobo 1" />
        <step type="gobo" val="Gobo2.png" mindmx="13" maxdmx="25" caption="Gobo 2" />
        <step type="gobo" val="Gobo3.png" mindmx="26" maxdmx="38" caption="Gobo 3" />
        <step type="gobo" val="Gobo4.png" mindmx="39" maxdmx="51" caption="Gobo 4" />
        <step type="gobo" val="Gobo5.png" mindmx="52" maxdmx="64" caption="Gobo 5" />
        <step type="gobo" val="Gobo6.png" mindmx="65" maxdmx="77" caption="Gobo 6" />
        <step type="gobo" val="Gobo7.png" mindmx="78" maxdmx="90" caption="Gobo 7" />
        <step type="gobo" val="Gobo8.png" mindmx="91" maxdmx="103" caption="Gobo 8" />
        <step type="gobo" val="Gobo9.png" mindmx="104" maxdmx="116" caption="Gobo 9" />
        <step type="gobo" val="Gobo10.png" mindmx="117" maxdmx="127" caption="Gobo 10" />
    <wheelrotation>
        <range type="cw" mindmx="128" maxdmx="191" minval="1" maxval="10"/>
        <range type="ccw" mindmx="192" maxdmx="255" minval="1" maxval="10"/>
    </wheelrotation>
    </gobowheel>
  </functions>
  <procedures/>
</device>

Display More

Gobo Bilder hab ich aus der Anleitung ausgeschnitten auf 45x45 Pixel eines lade ich mit hoch.

Farbrad Hex Zahlen der Farben mußte ich mir zusammn suchen kann also leicht abreichen.
Danke für eure Hilfe

Lordcyber · August 22, 2024 at 6:34 AM

Morgen,
gerade wollte ich den MH testen.

Leider erscheint es im DMXC garnicht.
Bei der Prüfung kam:

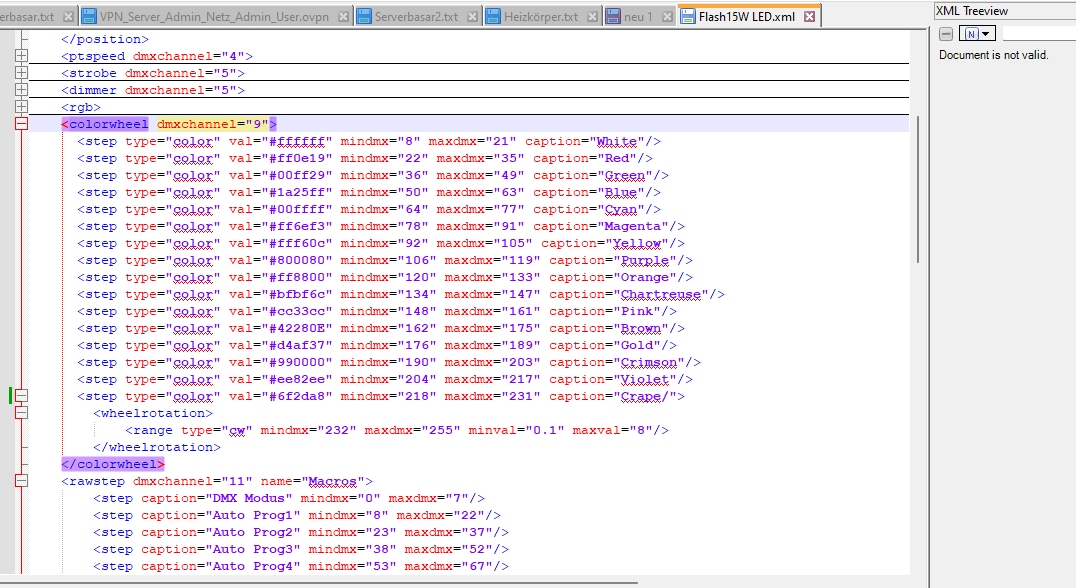

This page contains the following errors:

error on line 48 at column 3: Unescaped '<' not allowed in attributes values

error on line 49 at column 4: Unescaped '<' not allowed in attributes values

Below is a rendering of the page up to the first error.

Kann mir bitte einer sagen wo der Fehler ist.

Ich sehe keinen.
Danke

KaHe10 · August 22, 2024 at 7:51 AM

Füge mal die fehlenden Anführungszeichen ein und versuche es dann.

Mal sehen was dabei rauskommt.

Vielleicht doch noch einmal über XML-Tools nachdenken!

Lordcyber · August 22, 2024 at 8:06 AM

Quote from KaHe10

Füge mal die fehlenden Anführungszeichen ein und versuche es dann.
Mal sehen was dabei rauskommt.
Vielleicht doch noch einmal über XML-Tools nachdenken!

Super jetzt kommt:

This page contains the following errors:

error on line 51 at column 15: Opening and ending tag mismatch: step line 47 and colorwheel

Below is a rendering of the page up to the first error.

Aber colorwheel ist doch beendet.

Plugin für XML hab ich ja im Notepad++ drin.

KaHe10 · August 22, 2024 at 8:12 AM

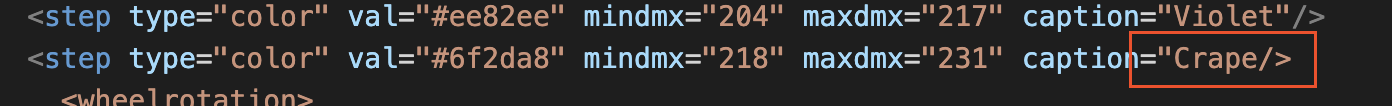

Jetzt sitzt das Anführungzeichen an der falschen Stelle!!!

Lordcyber · August 22, 2024 at 8:24 AM

Quote from KaHe10

Jetzt sitz das Anführungzeichen an der falschen Stelle!!!

Danke nach paar anderen Fehlern ist es jetzt drin.
Dann mal den MH anschießen und hoffen

Lordcyber · August 22, 2024 at 8:32 AM

Nächster Fehler.
Gobo Macro hat ein falsches Bild. Ich frag mich nur wo er das her holt,

Das hab ich als Bild so nicht drin.

Wie mach ich das Open und Gobo1 das selbe ist?

Immerhin nimmt es schon mal an.

KaHe10 · August 22, 2024 at 8:41 AM

Vermutlich hast du dort ein verkehrtes Bild verknüpft, kann man so jetzt nicht erkennen.

Vielleicht mal selber etwas suchen, bin mir sicher, du findest den Fehler, wenn du dich damit mal beschäftigst.

Das mit OPEN kann ich nicht ganz verstehen. Brauchst du dafür ein Bild? Bei OPEN wird doch sinngemäß kein Gobo ausgewählt.

Sonst mach doch bei GOBO1 auch einfach einen gefüllten Kreis für "OPEN"

Lordcyber · August 22, 2024 at 8:50 AM

Quote from KaHe10

Vermutlich hast du dort ein verkehrtes Bild verknüpft, kann man so jetzt nicht erkennen.

Aktuell seh ich nichts das sollte passen.
Ok weiter suchen.

Quote from KaHe10

Das mit OPEN kann ich nicht ganz verstehen. Brauchst du dafür ein Bild? Bei OPEN wird doch sinngemäß kein Gobo ausgewählt.
Sonst mach doch bei GOBO1 auch einfach einen gefüllten Kreis für "OPEN"

Das Icon hab ich ja.

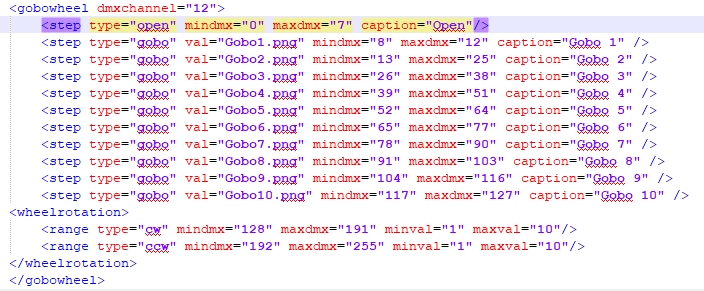

Code

<gobowheel dmxchannel="12">
        <step type="open" val="Gobo1.png" mindmx="0" maxdmx="12" caption="Open"/>
        <step type="gobo" val="Gobo2.png" mindmx="13" maxdmx="25" caption="Gobo 2" />
        <step type="gobo" val="Gobo3.png" mindmx="26" maxdmx="38" caption="Gobo 3" />
        <step type="gobo" val="Gobo4.png" mindmx="39" maxdmx="51" caption="Gobo 4" />
        <step type="gobo" val="Gobo5.png" mindmx="52" maxdmx="64" caption="Gobo 5" />
        <step type="gobo" val="Gobo6.png" mindmx="65" maxdmx="77" caption="Gobo 6" />
        <step type="gobo" val="Gobo7.png" mindmx="78" maxdmx="90" caption="Gobo 7" />
        <step type="gobo" val="Gobo8.png" mindmx="91" maxdmx="103" caption="Gobo 8" />
        <step type="gobo" val="Gobo9.png" mindmx="104" maxdmx="116" caption="Gobo 9" />
        <step type="gobo" val="Gobo10.png" mindmx="117" maxdmx="127" caption="Gobo 10" />
    <wheelrotation>
        <range type="cw" mindmx="128" maxdmx="191" minval="1" maxval="10"/>
        <range type="ccw" mindmx="192" maxdmx="255" minval="1" maxval="10"/>
    </wheelrotation>
    </gobowheel>

Display More

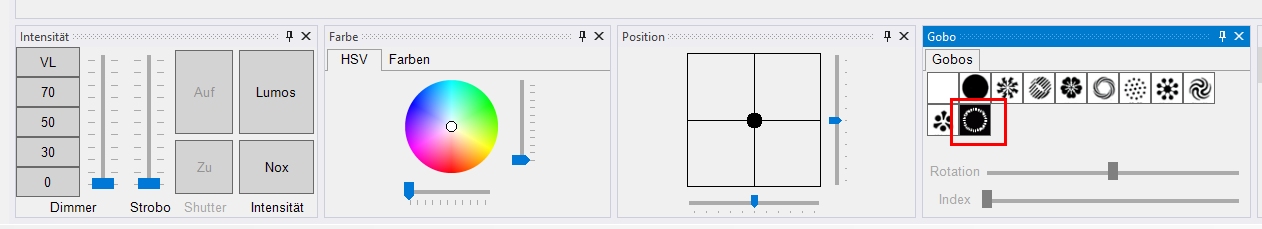

So klappt es leider schon mal nicht. Das Open Gobo1.png angezeigt wird.
Aber zur Not kann ich damit auch leben.

**LightningBrothers** · August 22, 2024 at 9:14 AM

Der step für "Gobo offen" hat (üblicherweise) kein Bild. Schaue dazu auch einmal ins Wiki, wie das Goborad grundsätzlich definiert wird. Dem entsprechend kannst du das Gobo 1 gemäß Handbuch weglassen. Dein Gerät hat 9 Gobos plus offen.

KaHe10 · August 22, 2024 at 9:15 AM

Nimm doch mal das Bild bei "OPEN" weg!

Fange erst bei den richtigen GOBO's mit dem Gobo1 an und einem ensprechenden Bild.

Siehe diese Beispiel.

XML

 <gobowheel dmxchannel="5">
   <goboshake dmxchannel="5"/>
   <step type="open" mindmx="16" maxdmx="23" caption="Open"/>
   <step type="gobo" mindmx="0" maxdmx="7" caption="Gobo 1" val="ICON-001596.png">
     <range handler="goboshake" mindmx="65" maxdmx="71" minval="0.1" maxval="3"/>
   </step>
   ...

Lordcyber · August 22, 2024 at 9:42 AM

Quote from LightningBrothers

Der step für "Gobo offen" hat (üblicherweise) kein Bild. Schaue dazu auch einmal ins Wiki, wie das Goborad grundsätzlich definiert wird. Dem entsprechend kannst du das Gobo 1 gemäß Handbuch weglassen. Dein Gerät hat 9 Gobos plus offen.

Da sagte ich ja damit kann ich leben.

Quote from KaHe10

Nimm doch mal das Bild bei "OPEN" weg!

DMXC verlangt ein Open. Ich hatte es ohne dann kam ein Fehler das er ein open verlangt

Aber das uns ja nicht langweilig wird.
Soeben den MH angeschlossen. Und Äh ok da passt nichts.

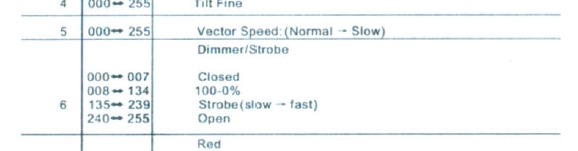

Hatte die falsche PDF Anleitung Es ist ein P046 Moving Head. Also wieder ans ändern gehen.

Und da die Asiaten ja so super Scharfschützen augen habe ich aber etwas älter bin kann ich die Anleitung die Beilag nicht lesen.
Also ab in den Scanner als PDF und vergrößern.

KaHe10 · August 22, 2024 at 9:52 AM

Quote from Lordcyber

DMXC verlangt ein Open. Ich hatte es ohne dann kam ein Fehler das er ein open verlangt

Ein "OPEN" ja, aber da soll ja kein Bild zugeordnet werden.

Hast du mein Beispiel mal genauer angeschaut?

KaHe10 · August 22, 2024 at 9:57 AM

Quote from Lordcyber

Soeben den MH angeschlossen. Und Äh ok da passt nichts.
Hatte die falsche PDF Anleitung Es ist ein P046 Moving Head. Also wieder ans ändern gehen.

Schmeiß alles in Chat GPT oder Gemini. Aber mal Spaß beiseite, wäre wirklich eine schöne Aufgabe für die KI

Lordcyber · August 22, 2024 at 10:02 AM

Quote from KaHe10

Quote from Lordcyber

Soeben den MH angeschlossen. Und Äh ok da passt nichts.
Hatte die falsche PDF Anleitung Es ist ein P046 Moving Head. Also wieder ans ändern gehen.

Schmeiß alles in Chat GPT oder Gemini. Aber mal Spaß beiseite, wäre wirklich eine schöne Aufgabe für die KI

JA das wäre was.
So wieder mal mit DMX Master getestet. Demnach stimmt die beligende Lupen Anleitung.

Jetzt nur alles wieder umsetzen.
Vor allem ist jetzt Dimmer und Strobe anders.

Und wieder GOBO Bilder suchen. Der Scann ist zu schlecht zum ausschneiden.

Immerhin sollten die 5 welche ich jetzt habe alles die selben sein.

KaHe10 · August 22, 2024 at 10:14 AM

Für die GOBO, geht es gut gegen eine weiße Wand strahlen, Mit dem Smartphone Foto schießen und bei der Nachbearbeitung Kontrast usw. anpassen, damit du einem SW-Bild nahe kommst.

Jetzt das ganze als 128 x 128 png speichern unter ICON und im DDF einfügen.

et voila

KaHe10 · August 22, 2024 at 11:34 AM

Quote from Lordcyber

Soeben den MH angeschlossen. Und Äh ok da passt nichts.
Hatte die falsche PDF Anleitung Es ist ein P046 Moving Head. Also wieder ans ändern gehen.

Probier es mal hiermit.

Ganz einfacher Softdesk mit Slidern für die ersten 16 Kanäle.

Vielleicht etwas schneller als in der Kanalübersicht!

Lordcyber · August 22, 2024 at 6:14 PM

Quote from KaHe10

Probier es mal hiermit.
Ganz einfacher Softdesk mit Slidern für die ersten 16 Kanäle.
Vielleicht etwas schneller als in der Kanalübersicht!

Danke teste ich mal aus.

Lordcyber · August 22, 2024 at 10:36 PM

Quote from KaHe10

Vielleicht etwas schneller als in der Kanalübersicht!

Um einiges schneller.
Danke

KaHe10 · August 22, 2024 at 10:38 PM

Quote from Lordcyber

Um einiges schneller.
Danke

Super, freut mich.

We proudly present: The release of DMXControl 3.3.3!

This page contains the following errors:

Below is a rendering of the page up to the first error.Aber colorwheel ist doch beendet.Plugin für XML hab ich ja im Notepad++ drin.

Below is a rendering of the page up to the first error.

Aber colorwheel ist doch beendet.

Plugin für XML hab ich ja im Notepad++ drin.
