Xmas-Anfänger

Hallo erstmal an alle.

Bin neu hier, hoffe aber Hilfe und Anregungen zu finden.
Bin seit Jahren begeisterter "Wiehnachts-Außen-Beleuchter". Bei mir leuchten zur Advendszeit ca. 3500 Lampen und LED's.
Jetzt wird es wohl Zeit sich anzupassen und das Ganze professinell zu Steuern. Habe Lange gesucht, überlegt, getüftelt und ausprobiert. DMX scheint mir die vernünftigste Lösung für meine Ansprüche zu sein.

Deshalb möchte ich in dieses Board mit einsteigen.

Ich möchte eine Außenbeleuchtung für mein kleines Einfamilienhaus erschaffen. Dieses Jahr wird es wohl noch nicht fertig, aber eine Planungs-Entwicklungs-Konstruktions-Phase von einem Jahr scheint mir Angemessen. Trotzdem, der Anfang ist gemacht.
Habe mich in "DMXControl schon ziemlich gut eingearbeitet.

Einige Details meines Vorhabens:

- Habe wenig Geld
- DMXControl auf PC (AMD3200;1,5GB Arbeitssp.;200GB)
- noch kein DMX- controller o.ä. :-[
- es sollen ca. 24-32 Kanäle angesteuert werden.
- Angesteuert werden sollen Lichterketten
zwischen 10W und 50W auf 24V Basis
- Ketten haben alle eigenes Netzteil

Also, ich denke am Besten nehme ich eine Reihe von Dimmerpacks' um das Ganze umzusetzen. Gibt es Möglichkeiten 24 V zu Dimmen/Schalten?, oder geht das nur über 220 V? Dann würde ich nämlich ein "Fettes" Netzteil mit 24V und ca 500W einsetzen über das dann alle Ketten laufen. Zumindest die mit Glühbirnchen, ob die mit LED's Dimmbar sind muß ich noch rausfinden.
Dann müßten sozusagen mehrere 24V Kanäle Dimmbar/Schaltbar sein. Mit komlpizierten Geräten wie Scannern, Farbwechslern möchte ich mich vorerst einmal noch nicht beschäftigen. Erstmal einfach, für Einsteiger. In der Grafischen Ansicht von DMXC bzw in der Gerätebibliothek vermisse ich etwas Vergleichbares wie eine "Lichterkette". Hab bis jetzt Par36 Scheiwerfer eingesetzt (sieht aber blöd aus). Sollte einen DMX-Kanal belegen.
Dasselbe gillt fur das Programm "Magic Easy 3D View".
Das würde mir schon mal sehr weiterhelfen.
Bei meiner Planung muß unbedingt berücksichtigt werden, daß alles mit Musik läuft. also ich nehme die Programmierung nur (erstmal) über den Audioplayer der DMX-Software vor.
Habe versuchsweise Ave Maria von Celine Dion mit Lichtschow versehen.
Kann ich euch diese Datei hochladen ? wenn ja wie?
Kann ich die Laufende Sequenz aufnehmen (in "Magic Easy 3D View") ??? Dann kann ich euch zeigen was ich meine.
Werde mal ungefähr Skizzieren was ich aufbauen will und demnächst ein Bild einstellen.

In Zukunft würde ich mich freuen meine Fortschritte in Planung, Bau, Programmierung, usw. hier dokumentieren zu können. Bin für jedes Feedback offen.

Nun viel Freude beim Lichtel'n ;D
und allzeit ein paar Lux in der Birne

Gruß Knollo

PS: bin etwas(relativ) "verrückt" was Weihnachtsbeleuchtung betrifft

Hi,
Danke für den Tipp mit "Hyper Cam". Hab ich gleich mal meine Sequenz recordet und zu youtube hochgeladen.
>DMXC Celine< von >xmasKnollo<
schaut's euch mal an, und lasst Kritik hageln.

Qualität ist nicht die beste, aber das Prinzip ist zu erkennen. Vorallem ist es echt doof, daß ich meine Lichterketten mit PAR 36 darstellen muß.
Im Hintergrund ist das Haus zu erkennen. Die Roten Scheinwerfer sollen z.B. die Fensterbeleuchtung darstellen.

Hallo,

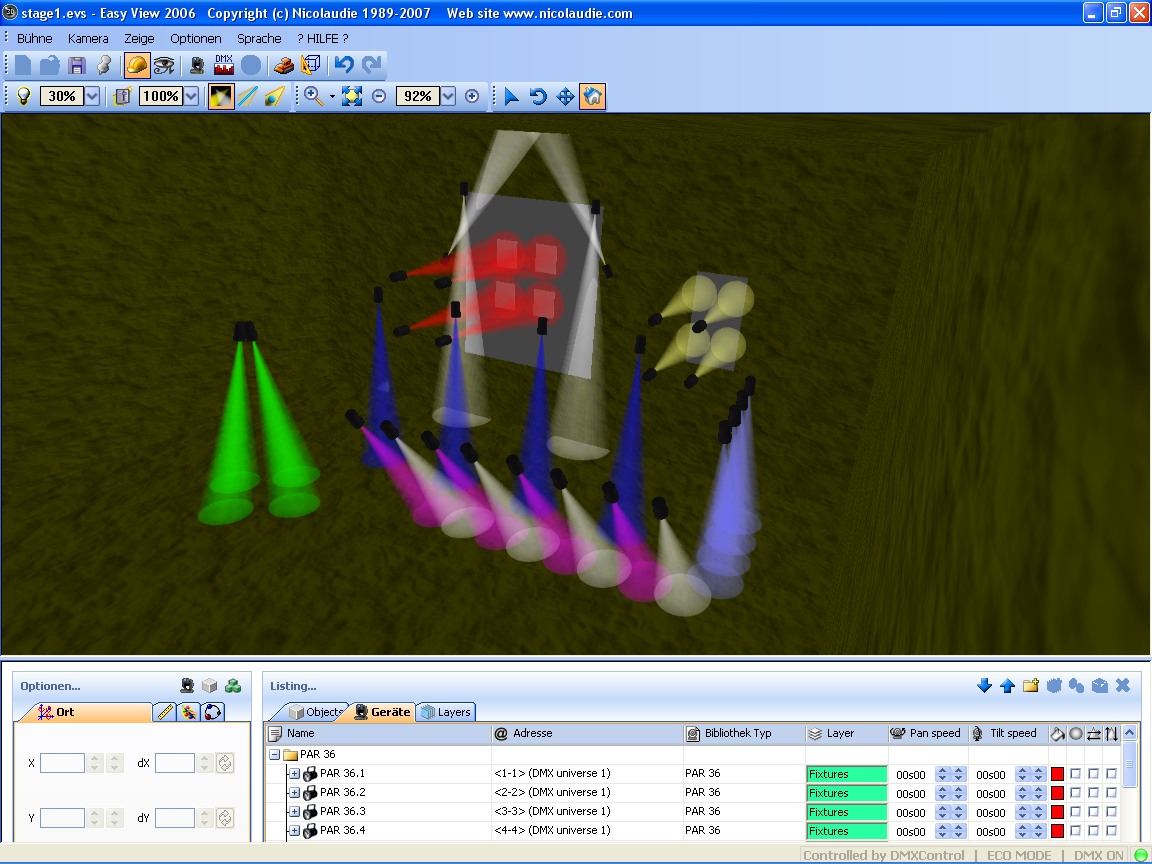

hab noch n' paar Screenshots gemacht.

Wer kann mir Tipps geben, wo man am günstigsten irgendwelche Dimmerpacks oder Switchpachs bekommt.
Für meine Ansprüche reichen ja schon Geräte mit geringer Schaltleistung.
(0,5A bis max.3A bei 24V)
(0,1A bis max 1A bei 220V)
geschätzte Werte. :-/

Was empfehlt ihr mir als DMX Controller ? Es gibt ja eine riesige Auswahl. Von 100.- bis 1000.- ist da glaub ich alles dabei. Sollte ja billig sein, aber auch kein Discounter-Schrott. Sind denn die miniDinger mit USB zu empfehlen ? Eine günstige PC-Einbaukarte kann ich mir für meine Zwecke nicht vorstellen. Ich möchte ja nicht mit nem' Blechklumpen unterm Arm in meinen Garten geh'n um zu proggen oder zu kontrollieren. Dafür hat man ja Lapptops erfunden.

Danke im Voraus

@ frank

Danke , hast schon Recht mit den Farben.
Hab ich auch nur gemacht um für mich besser die Gruppen unterscheiden zu können. Die Sync ist beim Video leider nicht so toll rübergekommen. Sieht in Original viel besser aus. Am Ton ist größtenteils der Videocapture schuld. Squenz läuft bei mir in CD-Qualität.
Werd' mal weiterdocktorn bis ich eine passende Darstellung für Lichterketten gefunden habe.

@ tippfehler

Danke für den Tipp, ich nehm's auf jeden fall in Die engere Wahl mit auf. (is' ja schliesslich von nem' Profi emopfohlen ;D )

CU , meld mich wieder wenn's was neues giebt.

Hallo,
Hab mal ne' neue Frage.

Also, ich will ja möglichst viele Lieder als Lichtsequenz wiedergeben. Das ewige programmieren am Coputer nervt mich aber etwas. Ich muß ja jede Marke zum Wechsel einer Szene oder ähnlichem erst mal im Audioplayer finden Markieren ... usw. Ich glaub Ihr wisst was ich meine.

Also nun meine Idee.
1. Wenn ich die Einzellnen Sequenzen oder Dimmer jeweils über Midi ansteuere,
2. Hab ein Digitalpiano (Kein Keybord sondern richtige Klaviatur, bin Hobbypianist)
3. ich lass das Audio (über Comp. o.ä.)laufen und spiele dabei (in Echtzeit) über die klaviatur die Befehle an DMXControl.
4. gleichzeitig nehme ich die Midisequenz im Piano oder Comp. auf.
5. beides Sync-Start und Fertig

Frage: Ist das eine blöde Idee ? ??? ?
wie stelle ich das evtl. über die (Comp-)Tastatur an ???

andere Anregungen ?

Danke MfG Knollo

Hallo,
Erstmal Danke für die vielen Ratschläge.
Ich wäre zum Beispiel nie auf die Problematik mit der Induktiven Last an Dimmern gekommen.

Hab aber ne' andr'e Frage: ???
Ich programmiere meine Lichtshows (jeweils Titelbezogen) im Audioplayer.
Am Anfang alle Kanäle auf "0". Danach stelle ich gewünschte Kanäle auf "Sollwerte" für den ersten Takt. Beim Ersten Takt bzw. Ton setze ich "Hinzufügen / Neuer Schritt"; "Einfache Szene" und übernehme die geänderten Werte mit "Szene speichern". Dabei setze ich auch Einblendzeit und Dauer der Szene. Soweit so gut, Einblendzeit wird ausgeführt, Kanäle gehen an, bzw. fahren hoch (je nach Einblenddauer). Aber die Dauer der Szene ? Kanäle bleiben bis zur nächsten Marke auf eingestelltem Level und nicht für die Dauer welche ich in der Szene gespeichert habe. Mache ich was Falsch ? ???

Außerdem würde mich interessieren wie das mit den Befehlen funktioniert. Bin in der Beziehung noch blutiger Anfänger. Reicht mir schon, wenn mir jemand sagt wo ich evtl. Infos dazu im Board finden kann. :-/

PS: die ersten Lichterketten Hängen schon im Garten und am Haus. Werden heuer nur ca. 4000 Birnchen. bin aber noch am Aufrüsten. Countdown läuft, nächster Sonntag is' 1. Advend !!! ;D ;D ;D
Werd mal par Bilder machen und einstellen.

Hallo, noch ne' Frage in Bezug auf "24 V" und "Dimmer".

Laut "Michael" ist das Dimmen für 24 V-Transformatoren problematisch. ???
Also meine Lichterketten laufen alle mit Travos auf 24 V.
Alle haben jeweils eine Leistung von etwa 15 - 35 Watt.
Stellt dieser relativ geringe (Induktive) Leistungbedarf ein Problem für Dimmer oder Dimmerpack's dar ??
Da ja bei den meissten von Ohmscher Last die Rede ist.
Ausserdem habe ich noch Lichterketten mit LED- Bestückung, auch 24 V Netzteil. wie sieht es damit aus ? :o

Brauch möglichst schnelle Antwort, ab 1. Advent ist Probebetrieb geplant. Danke Danke.

Hallo,
Bin soweit, 3500 Lämpchen leuchten rund um mein Haus.
Leider noch ohne Steuerung, ich arbeit aber fieberhaft daran. ;D ;D ;D

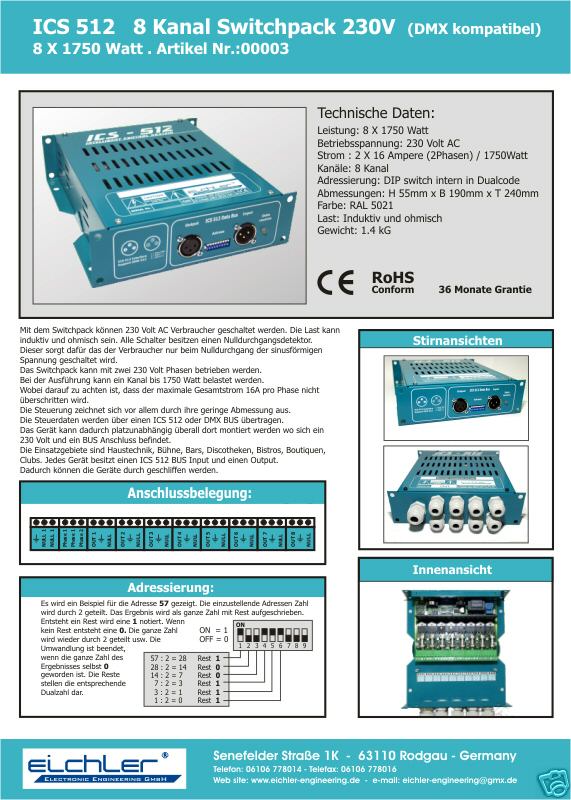

Interressiere mich derzeit brennend für 8-Kanal Switchpachs von Fa. Eichler (Ebay-Art.:230197644838). Vorallem weil bei diesen von "ohmscher/induktiver" Last die Rede ist. Denke mal für eine Festinstallation im Keller ist das das richtige. (Hab das Datenblatt mal mit angehängt)
Sind zwar "bloß" Switcher, aber für den Anfang muß das reichen. (bin ja noch ausbaufähig).
Außerdem feht mir noch das Interface PC->USB->DMX.
In diesem Fall hab ich das "USB2DMX" von Fa. "JMS Pro Light Produkts" ins Auge gefasst(Ebay Art.-Nr.:150189484854).

Gibt es von euch zu diesen Geräten Empfehlungen oder Abneigungen ? Will ja schliesslich nichts bestellen was dann zu meinen Anforderungen nicht passt.

Hab außerdem noch ne' andr'e Idee. Gibt es auch kleine Switchpack's zum Ansteuern von zB. Relais ? Dann würde ich mir die Problematik mit den Dimmern ersparen.
Ich müsste 2 Relaisbanken (o.ä.) aufbauen, mit 8 bzw 16 Volt. Dann kann ich in den Stufen 8 / 16 / 24 Volt die Lichtketten sozusagen dreistufig dimmen (24=8+16). Wäre für meine Ansprüche ausreichend.
Was sagen die Profis dazu ? PS Ich bin kein Freund elektronischer Bastelarbeiten, aber durchaus als gelernter Elektromechaniker in der Lage was elektrisches zusammenzubauen. Will meinen: hab keine Nerven großartig selber was zu löten, fertig aufgebaute Geräte sind eher nach meinem Geschmack.

(Demnächst stelle ich noch Bilder vom Lichtermeer ins Netz.) ::)

Danke für eure Tipps, und eine Frohe Advendszeit wünscht
Knollo

Hiiiiiiiiiiilfe, :o

Bin soweit (mit Nerven Am Ende)

Außengelände ist "Lichtgeflutet".
ca 3000 birnchen und LED's
Hab die ersten Versuche mit DMX unternommen und bin am verzweifeln. >:(
System läuft an, per Soundsteuerung über Winamp.
soweit sogut. Nach gewisser Zeit fällt ein Kanal nach dem anderen aus. ???
Und der Switch (Datenblatt vorn im Beitrag mit angehängt) reagiert nicht mehr auf DMX signale.
Das Interface (USB2DMX von JMS) scheint auch zu laufen.
Der Switch soll ja angeblich für ohmsche und induktive Lasten ausgelegt sein. Kann es nun doch sein das die Netzteile der Lichterketten dem Switch Probleme bereiten? Das sind kleine Netzteile auf Trafo-Basis ,keine Schaltnetzteile oder so.
Kann man auf einfache weise irgendwas zwischen Switch und Verbraucher schalten um störungen am Switch zu vermeiden?

Bitte um Hilfe , Danke MfG Knollo
