Klar kannste auch eine 5-Polige Buchse benutzen. Musst nur schauen, dass du das Signal an die richtigen Pinne lötest.
Ambesten schauste da mal bei Wikipedia unter DMX nach. Da steht alles.

Nur damit das hier steht: Das DE-Interface ist schon sein Geld wert

Quote from Joni97

nun stellt ich mir die frage kann ich stat der XLR 3-pol auch ne XLR 5-pol Buchse benutzen???

Eigentlich musst du sogar 5-pol XLR verbauen. Belegung: 1 GND, 2 DATA-, 3 DATA+, 4 und 5 einfach freilassen. Mehr dazu hier

Da war Markus wohl schneller

Versuchs mal mit der Seite: UDMX MOD

anbei.
Übrigens Eagle ist in der Freeware Version kostenlos

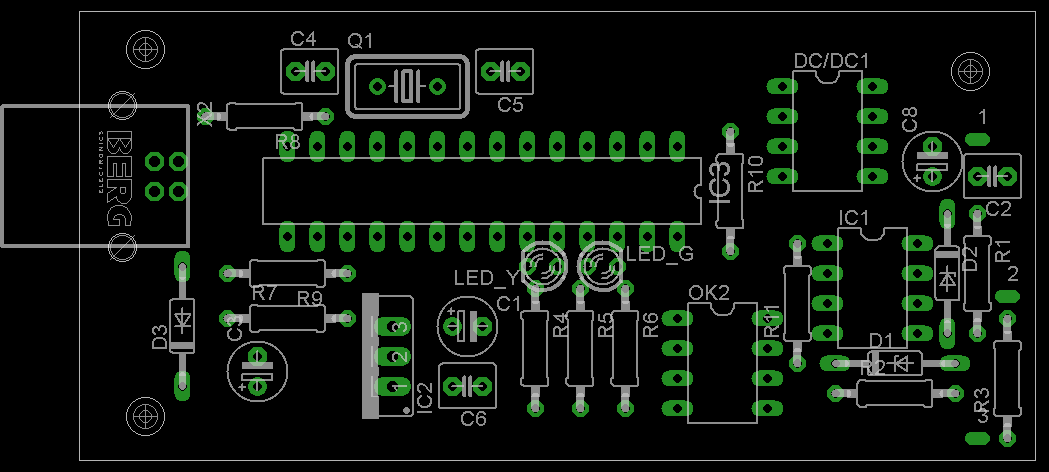

Auf der Seite die .brd Datei runterladen. Mit Eagle öffnen und nur die Layer 17, 20, 21, 25, 45, 51 anzeigen.

Ähm, wir reden aber noch von der selben Seite http://orikson.piranho.de/ oder?
Direkt unter der Beschreibung ist doch die Tabelle. Wenn du meinst, was C1 etc. ist, musste mal nen Blick in den Schaltplan werfen.

Nö, selber machen ...

Wolltest du nicht vor nen paar Tagen noch nen DE-IF bauen?
Belegung Pin 1 an 1, 2 an 2, 3 an 3, 4 und 5 an der Buchse freilassen.

Doch die gibt es. Auf der rechten Seite.

Hallo Joni!

Bitte nicht böse sein, aber kann es sein, dass Du mit solchen Elektronikbasteleien noch nie was zu tun hattest?
Bestell Dir bitte bitte bitte irgendwo eine einfache Schaltung als Bausatz (conrad.de, pollin.de, etc) wie z.B. einen Wechselblinker für Leuchtdioden oder einen "elektronischen Würfel". Da ist dann normalerweise eine genaue Anleitung dabei und da kann eigentlich auch nix falsch gemacht werden.
Erst dann bitte so komplexere Schaltungen machen wie das Projekt hier. Du wirst sonst echt nicht glücklich.
Denn spätestens wenn ich auf der Beschreibung lese, dass es keine ISP-Schnittstelle auf dem uDMX-Bord gibt sehe ich Dich hier sowieso schon millionen Fragen stellen und wir kommen hier mit dem beantworten nicht mehr hinterher.
Denn wenn Du die DMX-Ausgabe-Löststellen für die Pins 1-3 schon nicht findest, dann wird das echt nix. Sorry für direkten Worte.
Aber hier spricht jemand der vor zig Jahren an einer Schaltung kläglich gescheitert ist die wesentlich einfacher war als das hier. Du hast bloß Glück (und wir in dem Fall das Pech), dass es heute Internet gibt. Ich hatte nur ein Buch und Fax-Abruf von Datenblättern... Das ist länger her als Du vermutlich alt bist (angenommen die 97 hinter Deinem Namen ist das Geburtsjahr).

Hoc

Hallo Hallo Hallo!!!!

Ich Hier ja ich, ich kenn einen Sau-Guten:

https://www.fx5.de/shop/shop.php

Da die 5-Polige Version bestellen (willst du ja). Dann musst wenn das ankommt alles nurnoch auspacken anschließen geht. Wenn du unbedingt löten willst: kauf dir lötzinn, ein Paar wiederstände und bau dir aus ner 9-Volt Batterie nen LED-Stripe. Aber Ein Interface ist etwas komplexer...

Glaub mir eins, ich kann das auch nicht, ich wollte genau das selbe auch bauen. Habs dann frustriert aufgegeben weils nicht funktioniert hat. Und mir ein ordentliches Stabil-funktionierendes IF gekauft.

Gruß, Simmon
