Könnte vieleicht auch noch interessant sein: Freeware für Matrix-Steuerung Sammelthread - LED Styles

TiPpFeHlEr

Nein, so funktioniert es leider auch nicht. Jetzt sind immer 2 LEDs von 3 An.

Stefan

So sieht der momentane Versuchsaufbau aus. Damit wollte ich die Platine und LEDs auf ihre Funktion testen. Wie man sieht, ist es der gleiche aufbau wie auf Hennes Seite für eine 3x8 Matrix.

Später sollte das ganze mal so aussehen mit den unten stehenden 5mm Leds da die Samsung LEDs sich einfach zu schlecht verarbeiten lassen.

Wie man im Schaltplan sieht, haben die LEDs eine "gemeinsame Masse". und damit ich nicht sinnlos Kanäle verschenke, wäre ein 9 PWM Kanal nötig.
Danke für den angehängten Thread. Jetzt heißt es wohl Assembler lernen....

Hallo zusammen,

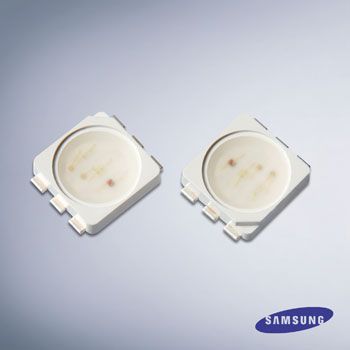

Ich habe gestern zum testen Hennes Matrix-Micro aufgebaut. Am Ausgang hängt (wie bei ihm auf der Seite Abgebildet) eine RGB LED von Samsung (SLSRGBW815TS). Am Ausgang des Trancievers hängen an Pin 1,2,3 die Anoden der RGB LED. An Spare 1 wird die Masse wie beschrieben über einen BC547 geschaltet.
Jetzt ist es so, das wenn ich in DMXC Kanal 1 von 0 auf 255 schiebe die rote LED leuchtet. Soweit sogut. Nun schiebe ich Kanal 2 von 0 auf 255 womit eigendlich grün leuchten sollte. Allerdings leuchtet nicht die grüne LED auf sondern die rote LED wird heller. Das gleiche mit Kanal 3.
Ab Kanal 4 leuchtet die grüne LED. Kanal 5 - 6 dann das gleiche wie bei der roten LED. Ab Kanal 7 das gleiche für die blaue LED.
Tranciever läuft laut Board HEX ohne Probleme.
Ist einem von euch der Fehler bekannt oder kann dies nachvollziehen? Ich werde heute Abend zur Probe den Controller tauschen. Allerdings kann ich mir einen defekt nicht vorstellen.

Eine weitere Frage wäre, ob die Software so erweitert werden kann, das im Full-Matrix Mode (ZC eingang gejumpert) ein #9 PWM Ausgang auf den 3 Spare Kanal gelegt wird. Damit wäre es dann keine 8*8 Matrix mehr sondern eine 9*8 Matrix. Vorteil: Man könnte 3 RGB LEDs mit fester gemeinsamer Kathode (LED 3/5mm RGB 4 PIN) hängen ohne Kanäle zu verschenken.
Natürlich ist dies auch ein Vorteil für mich, da ich genug von diesen LEDs rumliegen habe und genau das für mein nächstes Projekt gebrauchen könnte.

Besten Dank
Tobias

So...

Hier die Version mit MagJack SI-60028-F von Belfuse. Vieleicht schaut sich jemand noch mal die Version an, da ich selbst im moment nicht zum testen komme.

@Bstler77

Melde dich mal unter info[a]we-shop.eu. Ich habe noch zwei von diesen Buchsen und würde sie dir für einen kleinen Preis überlassen.

@ALL

Scheinbar hat Watterott die Buchsen nicht mehr im Programm
Ich habe die MagJacks damals nur eingesetzt, weil die guten SI-60024-F von Belfuse auf unwahrscheinliche Zeit nicht lieferbar waren!
Der im momentanen Design sollte dieser hier sein http://www.sparkfun.com/products/8534
Ich habe gestern Abend mal das Design auf die SI-60024-F MagJacks portiert, da diese ja wieder fast überall zu kriegen sind.
Wenn ich wieder zu Hause bin, hänge ich es mal als Dateianhang an!

So...

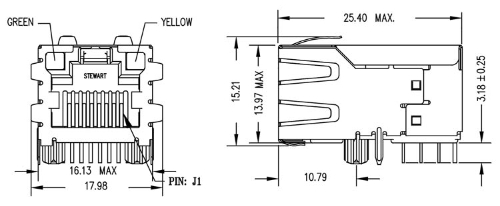

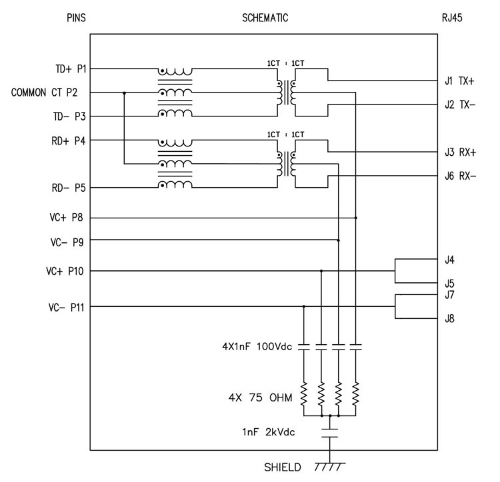

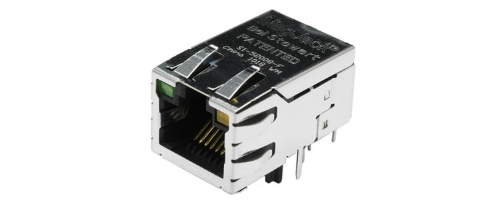

Die MagJacks für PoE sind da! Es sind wie oben beschrieben die SI-52008F von Bel Stewart. Zu finden sind diese hier:

http://www.we-shop.eu/mechanische-Ba…-PoE::4709.html

Ich habe den Schaltplan leider jetzt nicht vor mir liegen, aber könnte man das Problem mit den 2 Spannungen nicht mit einer Hohlsteckereinbaubuchse ( Ich hoffe ihr wisst damit was ich meine ) lösen, die einen internen Schalter hat? Sprich Stecker rein, Netzteilbetrieb. Stecker draussen, PoE. Den 7805 würde ich direkt verbannen!

So...

Hier sind mal 2 Schaltbilder von National Semiconductor.

5 Volt Variante

ADJ Variante

Sommit sollte das berechnen der Bauteile schon mal weg fallen

Nimm wenn dann die HVN Variante! Die kann dann auch die POE Spannung von 48V!
Und warum einen einstellbaren Regler nehmen wenn es den doch schon fix und fertig für 5V gibt?
Ich würde einen LM2594HVN-5.0 einbauen. Ist billiger und braucht weniger Bauteile rings rum.

Quote

Müssen dann halt nochmal wegen dem anderen Spannungsregler, also der
gleiche bloss regelbar schauen! Und die 3 Widerstände ausrechnen!

Welchen meinst du?

Phil90 hat recht. 9V genügen vollkommen um das Board ans laufen zu bekomment. Der 7805 braucht ca. 2V Mehr im eingang als er eigendlich raus geben sollte. Sprich 5V + 2V = 7V. Und 9v funktionieren bei mir auch bestens. Danach kommt der LM317 und stellt dem ENC28J60 die geforderte Spannung von 3,3V zur verfügung. Thats it. Nun die Frage, warum ein LM317? Ich habe die Schaltung nur von Ulrich Radig erweitert. Dort war er so verbaut. Heute würde ich auch ein TS1085-3.3 verwenden. Aber das kann alles in der neuen Version geändert werden.

Zu den SMD Bauteilen: Es werden genau 2 benötigt. Die Diode SMAJ58 (TVS58) und das POE-Controller IC. Leider ist keine bedrahtete Überspannungsschutzdiode mit 58V zu finden. Also wird die auch SMD sein. Der Rest kann auch bedrahtet aufgebaut werden. Den Stepdownregler gibs mein ich im DIP-Gehäuse. Und den rest auch.

Wieviel Strom zieht die Kiste: Gemessen habe ich noch nichts aber grob schätzen würde ich auf 450mA - 550mA.

Zur Addonplatine: Für das Netzteil vieleicht sinnvoll, für POE nicht. Dort können fertige Splitter eingesetzt werden. Kosten meist genauso viel wie die Bauteile oder gar noch weniger!

Quote

Wie siehts da dann mitm Preis aus?? Die MAgJacks sind ja nimmer grad
günstig!

Die werden auch nimmer günstig werden. Momentan kann Bel Stewert kaum MagJacks liefern! Preis liegt momentan +/- bei 4,50 EUR inkl. MwSt. Nur sind die Dinger noch nicht lieferbar... Datum ist noch nicht bekannt. Sobald ich die in den Fingern halte, landen die auch bei mir im Shop.

Update bei den MagJacks: Mein Händler hat balt die SI-52008F lieferbar. Näheres werde ich morgen erfahren!

Über die Fonera Acces-Points habe ich auch schon nachgedacht. Hab ja noch drei hier liegen. Schön zu sehen das die Idee schon mal umgesetzt wurde. Aus welcher Serie stammt deiner?

Schon gesehen. Mir ist auch mal so aufgefallen, das normale Magjacks nicht funktionieren. Nun ist auch da wieder die Frage, woher beziehen. RS hat wohl keine. Alternative könnte man auch welche von WE (Würth Elektronik, nicht ich) nehmen. Die haben auch schon die passenden gleichrichter eingebaut. Auch da ist die Frage woher nehmen. Gefunden habe ich nix (RS eingeschlossen)

Mir ist gerade aufgefallen, das Watterott die verwendeten RJ45 Buchsen nicht mehr führt. Müssen wir wohl andere Buchsen finden und das Layout ein wenig anpassen. Schön wären die MagJack
SI-60024-F. Mal schauen wer die momentan liefern kann, weil ich kriege meine 100 bestellten erst im Oktober.

Quote from Black

Noch was (hätt ich fast vergessen):

Super wäre es, wenn (falls man keinen PoE-Switch besitzt bzw. nicht leisten kann/will) die 48V PoE-Version auch mittels Adaptern und 48V Netzteil zumindest gespeist werden könnte.

Qasi, dass man sein billig Hub/Switch mit paar Adaptern um PoE erweitern könnte...

Weiß da jemand zufällig darüber bescheid, ob das gehen würde?

Ja geht. Ist mit einen einfachen PoE Injektor möglich wie z.B. der TL-POE150S von TP-Link. Kostet im I-Net so um die 12€

An RS habe ich ja gar nicht mehr gedacht, da wir eigendlich nix mit denen machen. Sehr gut, PoE Controller sind also kein Problem. Muß noch ein wenig das Netzteil überarbeitet werden, und dann siehts doch schon gut aus.

Nur wo kommt der PoE Controller her? Ich habe gerade mal meine Händler abgefragt, aber die haben die nicht im Programm. Auch R...elt oder das große blaue C haben den nicht.....

Ich habe es gerade mal durchgerechnet. Ab einer Leitungslänge über 30m ist der Spannungsabfall so hoch, das hinten wohl nicht mehr genug ankommen würde. Also werde ich meinen Plan umstellen und mir früher oder später eine anständige PoE Lösung besorgen. So teuer sind die Geräte ja auch nicht mehr wie früher...
