Normalerweise braucht man für diese Schaltung doch einen Trafo mit einer Sekundärspule mit Mittelabgriff und dann 2 Gleichrichter.
Ich weiß nicht, ob es sein kann, das der Spannungsregler mehr raus bringt, weil die Masse ja sein Bezugspunkt ist, und der ja quasi sich mit der Wechselspannung ändert.
Lasse mich aber eines Besseren belehren.
hoi
wie hast du die spannung gemessen??
hast du eine last dran gehabt?? wenn nein dann bitte mal mit verbraucher messen, könnte ne leerlaufspannung sein.
mfg maik
EDIT : kann es sein das der Kondensator 4700µF(Negativseite) falschherum drinne ist??
auf dem bild sieht mann's nicht recht .
Also die Schaltung kann grundsätzlich so funktionieren. (Trafo mit Mittelabgriff und zwei Gleichrichter sind nicht nötig)
Nochmal zum Mitschreiben:
Voltmeter - schwarze Leitung an GND, Rote Leitung an den Anschluss +12V -> 12 V oder so was.
Voltmeter - Rote Leitung an GND, Schwarze Leitung an Anschluss -12V -> 24 V oder so was.
Hab ich das richtig verstanden?
Die Belegung des 79er stimmt? Ich weiß, die Belegung der 79er ist anders als die der 78er. Aber ob es richtig "anders" ist?
Mal für Dumme (mich): Die zwei Dioden über den Reglern lassen doch jetzt einen Stromfluß am Regler vorbei zu. Die Dioden sind doch so in Durchlass geschaltet oder?
Müssten die nicht in Sperrichtung geschaltet sein, um die Regler gegen Rückspannung zu schützen?
Edit: Ja müssen Siehe HIER (ganz unten)
Kann allerdings sein, dass einer oder beide der LMs jetzt gegrillt sind...
öhm.....
naja, kann es sein das die schaltung selber nen fehler hat??
mfg maik

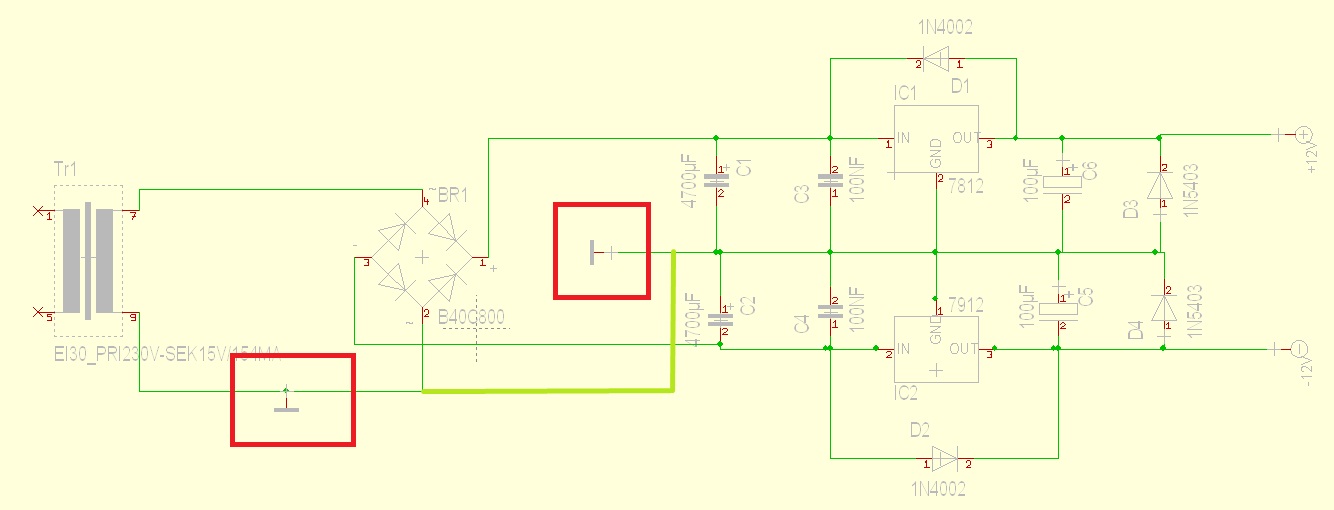

ich glaube die verbindung muss weg, wo haste die schaltung her??
probiers mal mit dem 2ten bild.
Sollte so wie im ersten Posting klappen. Wechsel halt mal den 7912
Jetzt bin ich auch schlauer, das man ein Netzteil so bauen kann.
hmmm.... nach studium der Links, glaube ich ich bin blöd.

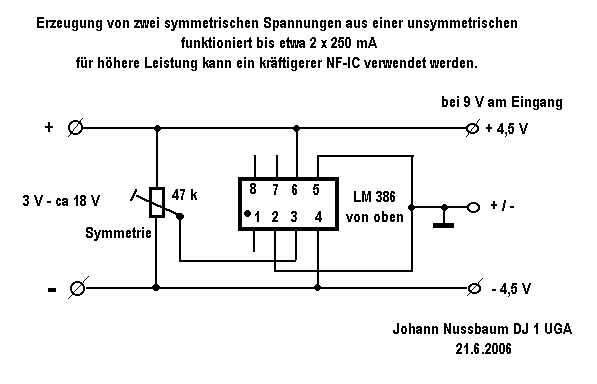

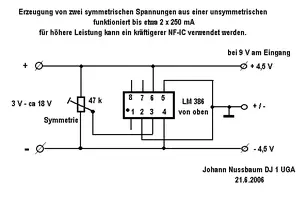

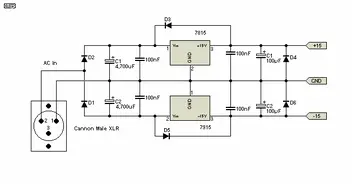

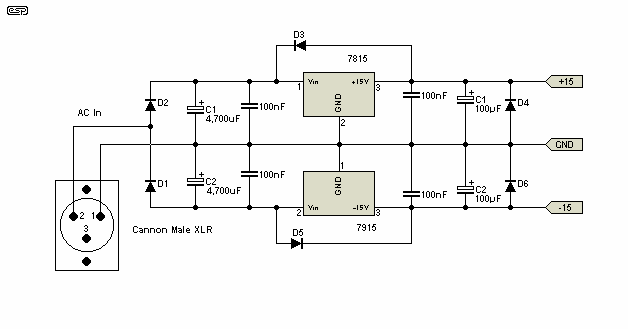

auf bild 1 ist eine kommplette schaltung zu sehen, bei der nur die regler gegen 12V Varianten getauscht werden müssten. warum baust du nen brückenrichter ein?? und verbindest die eine wechselspannung mit dem gleichrichter & masse??
1. wechselleitung ist für + & - da
2. wechselleitung ist für die gem. masse da
mfg maik
Man kann in der Schaltung aus dem ersten Posting auch zwei Dioden statt dem Brückgengleichrichter nehmen. Von dem werden ja auch nur zwei benutzt, die anderen beiden sind halt immer in Sperrrichtung geschaltet. Aber wenn man halt nen Brückengleichrichter hat und keine zwei Dioden....
Die pos. Halbwelle des Trafos lädt den positiven Zweig und die neg. den negativen zweig. Jeder Zweig hat damit dann ne Einweggleichrichtung, produziert natürlich nen Haufen Ripple, aber wenn die Kondensatoren gross genug sind bzw. man nicht viel Strom will...
Aus dem Grund werden (wurden) Geräte auch gern mit nem Wechselspannungsnetzteil ausgestattet, weil man dann eben einfach ne neg. Spannung erzeugen kann und keinen Schaltregler dafür braucht. Heut sind die Schaltregler wiederum so billig dass...
Ausserdem klappt die Gleichrichtung doch, das Problem liegt doch bei dem negativen Spannungsregler, der korrekt mit -24V oder mehr versorgt wird und das nit runterregelt.
JPK
