  • 0-10V Analog Hardwaremäßig invertieren

    Also zum Invertierenden Verstärker kann ich nur sagen, dass ich den bei meinem Digital Analog Wandler benutze um die 10V in -10V zu bringen.

    Wie wäre es mit einem Diffenzverstärker:
    10V-10V= 0V
    10V-7V = 3V
    10V-5V= 5V
    10V-3V = 7V
    10V-0V= 10V

    Somit hättest du es Invertiert.

    p.s. zum Invertierer könnte es klappen wenn du das Signal auf 20 V Verdoppelst. Die Masse auf 10V legst. Somit würde er zwischen den 20-0V Operieren. Ist aber nur eine vermutung, keine Ahnung ob es so Funktioniert.

  • 25€-Art-Net-Node

    Hab einmal eine Frage zu ArtNet:

    Muss das ART NET Board dauerhaft mit neuen Art Net Paketen gefüllt werden oder kommen nur neue, wenn sich die Werte ändern? Hintergrund ich will meinen eines ART NET Board von dem PC mit Daten füttern können und von dem AVR NET IO, das dieses nur die UDP Pakete erstellt. Da sich bei den DMX Daten vom NET IO nicht so viel ändern wird. Muss ich denn ja nicht die ganze Zeit die Daten nach schieben oder ?

    Gruß

  • 25€-Art-Net-Node

    So Kompiliert habe ich das ganze bekommen muss ich noch die Platine Löten und denn mal schauen.

    Ethersex wollte ich dann doch nicht. Overkill. Es soll ein GLCD dran mit 240*128 px Lichtsteuerung via Artnet und Über den AVR Fertige Szenen und Temperatur.

    Ich werde einfach schauen ob er es schafft oder nicht.

    Gruß

  • 25€-Art-Net-Node

    ich habe mal eine Frage zu den Art Net Datein.

    Kann man die in ein bestehendes Projekt vom NET IO Hinzufügen ? Ich wollte nämlich meinen Webserver mit ArtNet erweitern und darüber die DMX Ausgabe machen. Schafft das der AVR Überhaupt ?

    Gruß

  • 230V auf Leitung

    Genau muss es nicht sein.

    hatte auch vor das Signal am uC auszuwerten. Zur not kommt noch nen Tiefpass rein. Es reicht einfach das er merkt Keine Spannung/ Spannung und dementsprechend das DMX Signal verändert.

    Wenn ich die ZC Detection über nen Integrierenden und um den Faktor 2 verstärkenden OPV jage dürften dann doch konstant 5 V anliegen ? Bei Entsprechend kleinen Kondensatoren dürfte die Reaktionzeit auch weit unter 1s liegen richtig ? Sowohl beim aufladen und entladen?

    Gruß

  • 230V auf Leitung

    Hallo,

    kann ich die ZC Detection von Hendrik Hölscher eigentlich auch dafür verwenden um zu schauen ob auf den Leitungen Strom anliegt.
    Es sieht wie folgt aus: Mein SNT braucht 1 Sek um die 24 V aufzubauen, das dauert mir aber zu lange. Das SNT hängt direckt an der 230V Leitung unter der Decke die zum Lichtschalter geht. Würde ich jetzt das sperat mit 24 V speisen, hätte ich die Verzögerung nicht. Mein Plan wäre denn, wenn der Lichtschalter betätigt wurde merkt die Schaltung das eine Spannung anliegt und gibt 5V aus oder irgendetwas für einen uC verständliches Signal, worauf dann der uC mit der entsprechenden Handlung reagiert.

    Gruß

  • 25€-Art-Net-Node

    und wenn man für den DMX teil wie im DE IF einen externen SRAM mit Latch dazu nimmst geht dann zwar nicht mehr so unbedingt mit dem AVR NET IO wegen zu viel herumlöten aber so speichert das DE IF doch auch die 512 Kanäle zwischen.

    Gruß

  • 25€-Art-Net-Node

    also zum Thema In/Out sollte das Locker machbar sein.

    Ich habe für meine Lichtsteuerung auch einen DMX In Out drin auf einem 8 mHz Mega 16 ;) Ok es fehlt zwar der ganze Stack vom Netzwerk sollte aber doch reichen. Du musst nur die Breaks via Interrupt und Timer erzeugen also die TX war das glaub ich deaktivieren und nach dem Break ende wieder Aktivieren. Weil du kannst während dem Senden ja nicht die Baudrate ändern. Sonst stimmt der Eingang nicht mehr.

    Viel Erfolg bin auch dran Intressiert.

    Gruß

  • Textbuch in DMXC

    Hi

    ich arbeite momentan das erste mal mit dem Textbuch von DMX Control für eine Musicalaufführung. So anlegen und so klappt schon wunderbar nur wenn ich an einer Stelle 2 Sachen gleichzeitg gemacht haben möchte wird der eine Rot und der neue Grün. ist das Normal? Ich weiß noch nicht ob er den Roten ausführt oder nicht hatte ich noch keine Zeit zum Testen.

    Oder dann im Audioplayer die Licht einstellungen ändern?

    Gruß

  • Halogen durch LED ersetzen

    Das Dimmen kannst einfach über PWM machen

    Also AVR der das DMX Signal abgreift und daraus ein PWM Signal macht mit dem PWM Signal schaltest du dann die LED mittels Mosfet richtung GND also KSQ LED Mosfet GND ;)

    Meine ich das es so war ;)

    KSQ kannst du sowohl mit einem LM317 machen oder eine kaufen oder über Mosfet und Transistor gibt es einige Möglichkeiten

    Gruß

  • 0- -10V DIN Anschluss

    nein die stehen da wirklich es ist ein AAAAALTER Strandlight Dimmer und die gehen von 0V bis -10V ;) deswegen habe ich auch einen OpAmp in der Invertierenden Verstärkenden Beschaltung genommen. Dazu auch ein Symmetrischen Netzteil gebaut. Wenn du willst kann ich das ganze mal zeigen ist als Converter gedacht, damit man den alten Strandlight Dimmer weiter verwenden kann mit DMX

    Gruß

  • 0- -10V DIN Anschluss

    Hallo

    ich habe eine Frage und zwar baue ich grade einen Demux der aus dem DMX Signal wieder -10V Spannungspegel bildet. Soweit klappt das auch alles aber beim Anschließen an den DIN Stecker muss ich den 0V bezugsüunkt auf GND vom Netzteil legen ? und die -15V unberührt lassen ? Es ist ein Strandlight Dimmer.


    Gruß

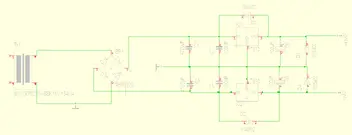

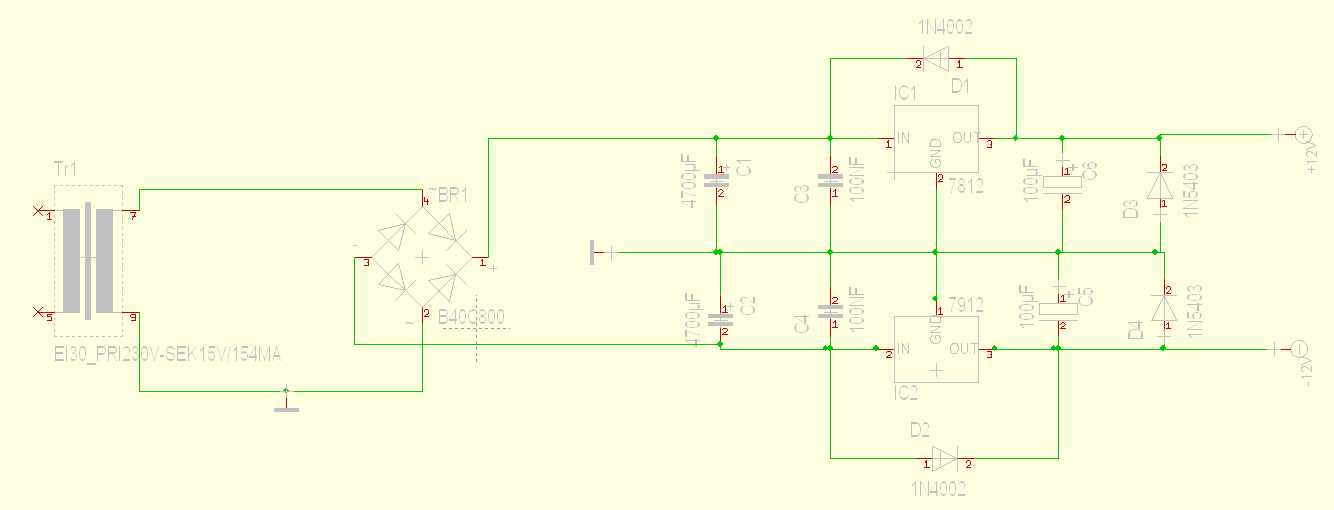

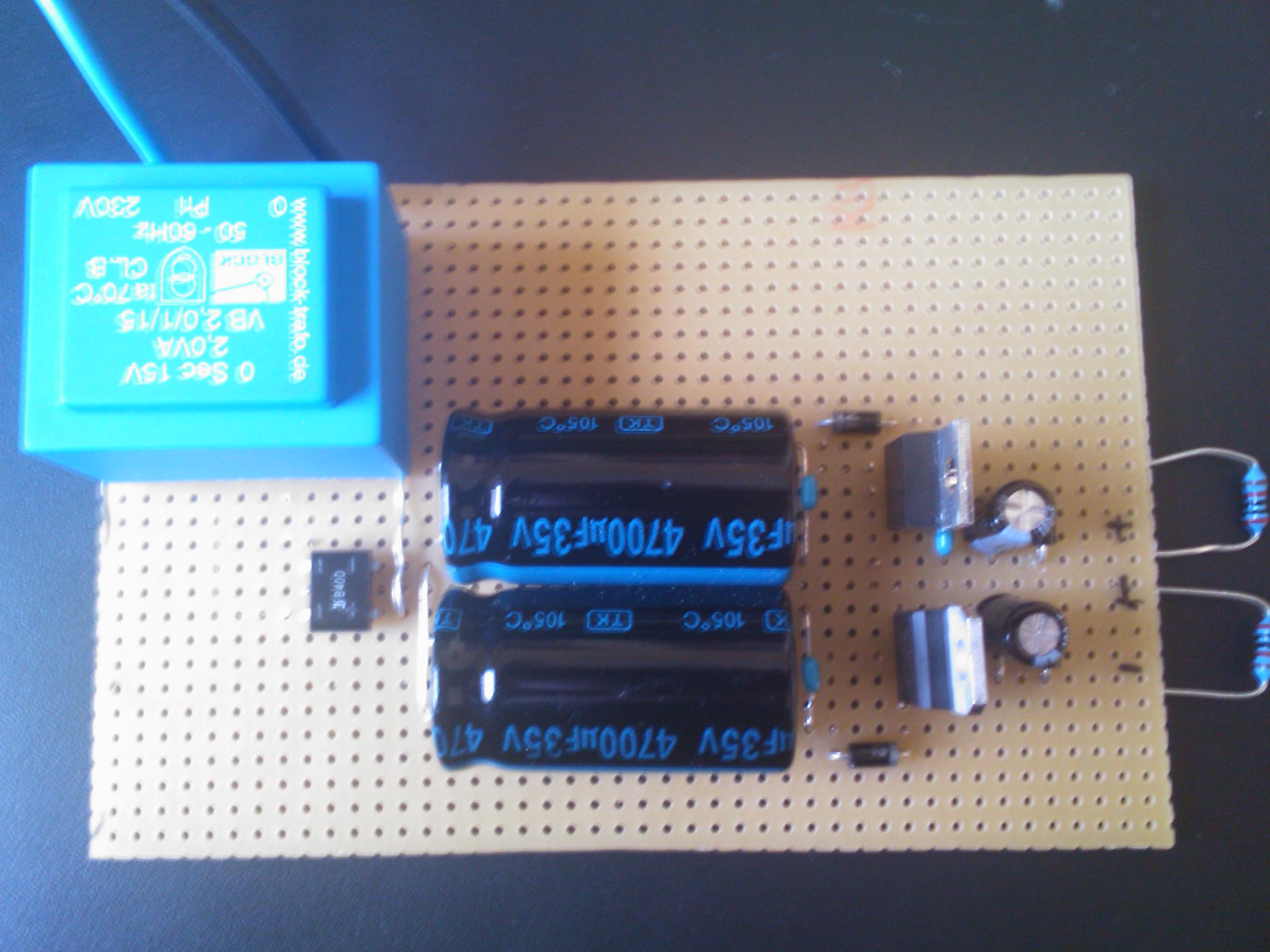

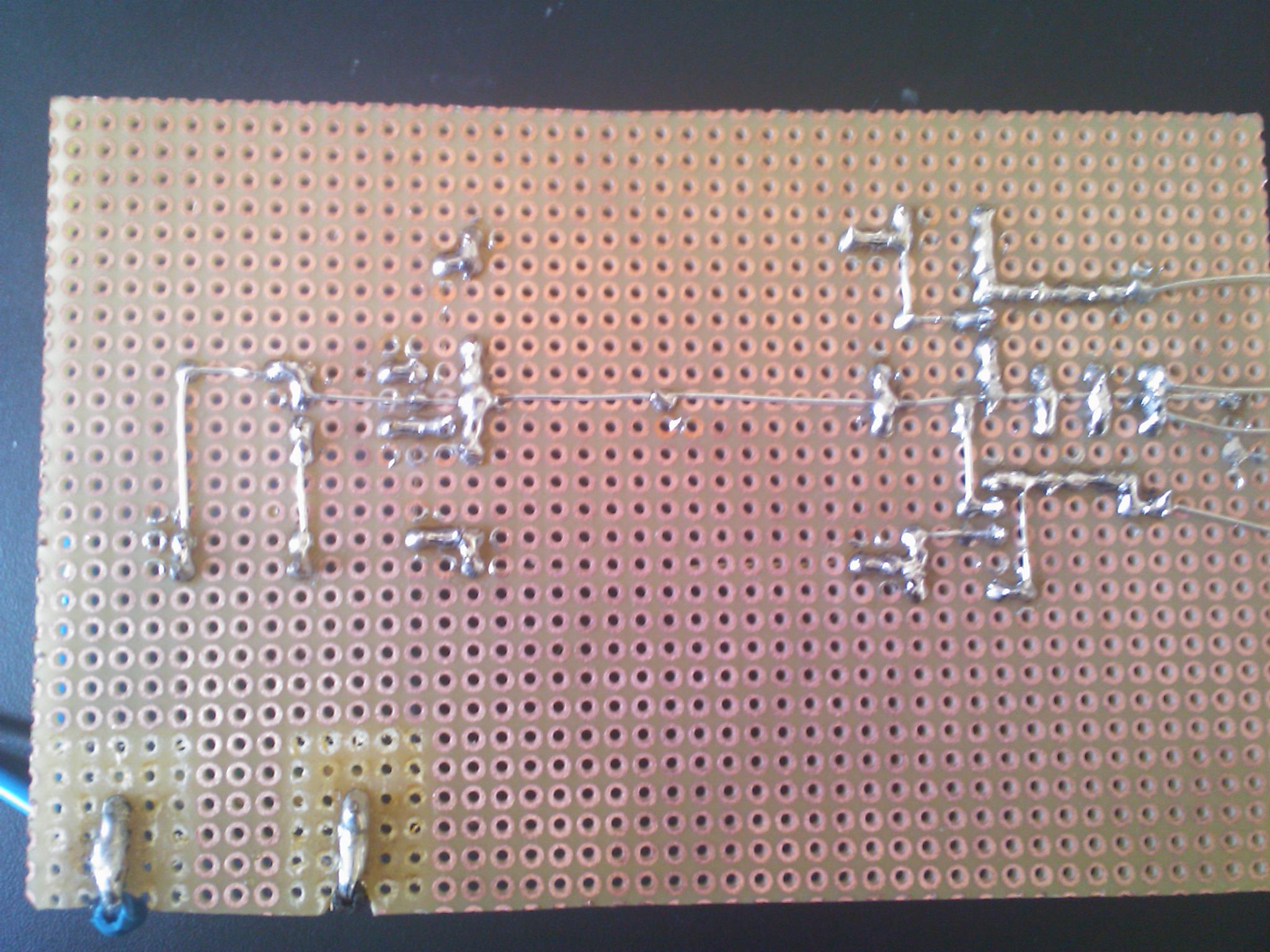

  • Symmetrisches Netzteil zu viel V auf der negativen Leitung

    Hallo

    ich habe eine Frage und zwar bekomm ich nach meinem LM7912 viel mehr als -12V gegen VGND Raus. Ich bekomm -24 V Raus. Vor den beiden Spannungreglern ist die Spannung auch Symmetrisch. Aber nach dem LM7912 liegen -24V hingegen bei dem 7812 12V anliegen wie es auch seien soll.

    Als Last ist ein 20kOhm Widerstand dazwischengeschaltet.

    Gruß PcHeRo

  • 8-Kanal Demux

    Hey hab mal eine Frage zu dem Demux von dir.

    Wenn man die Diode weglässt. Kann dann irgendwie mehr als 1mA fließen.

    Es geht um einen Strandlight Dimmer der Analog gesteuert wird. Muss ich da irgendwie auf die mA achten ?

    oder kann ich jetzt einfach damit an den Dimmer ran?

    Gruß PcHeRo
