Hallöchen,
Wolte mal einfach mal hier so in die Runde fragen, ob einer schon mal mit dem Dimmerpack von Henne gearbeitet/gebaut hat und ob einer ein Layout für die ZC-Detection hat. Habe zur Zeit noch keine Zeit dieses Projekt anzufangen ab noch andere sachen am laufen aber wäre das nächste was mich intressieren würde.
Vieleichlt kann ja auch jeder der das Dimmerpack gebaut hat mal Bilder von seinem posten.
Gruß Malte
Hi Monte,
ich habe Teile seiner Firmware in meinem Dimmerpack laufen. Da er aber (wie auch ich) die ZC-Detection einer alten Elektorschaltung nutzt, sind unsere Dimmer fast identisch (außer dass er einen ATmega8515 und ich einen kleinen ATtiny2313 nutzt).
Softwaremäßig funktioniert sein DMX-Receiver und seine ZC-Detection perfekt. Der Dimmer lässt sich nicht durch Störungen auf dem Netz aus dem Takt bringen und es ist nicht das geringste Flimmern am Ausgang zu erkennen. Man kann sein Dimmerpack mit seiner Firmware (oder Teilen daraus) durchaus als professionell bezeichnen
bis dann,
Christian
na ja... Perfekt ist eher die Firmware des Semitone Diamond.
Das Teil ist zwar nur einphasig und hat keine Dimmercurves implementiert - dafür hat es stand alone szenen, eine RTC, interne fading algorithmen. Zudem ist es der erste Dimmer, der die PWM über einen Sortieralgorithmus entschlackt hat.
Dafür sind unsere Teile wenigstens narrensicher
Zum Layout:
Ich habe mittlerweile die zcd auf die Lastteilstreifen integriert. Das vereinfacht die Verkabelung und spart Platz. Das Layout müsste ich eigentlich hochgeladen haben.
Ansonsten verwende ich nicht mehr die zcd von Elektor sondern eine einfachere Version. Diese Schaltung hat zudem den Vorteil, dass nun beide Flanken zum Nulldurchgang passen und nicht nur die fallende. Somit könnte man auf die virtuellen Nulldurchgänge des Timers verzichten...
Viele Grüße,
Hendrik
Mhh ich hab doch schon ne Brille aber auf deiner seite Henne finde ich nunr das layout für ein Lastteil, nirgendwo ein layout wo alles zusammen hängt.
Gruß Malte
Also wir haben auch einen Dimmer nach Hennes Design am laufen. Es sind etwas größere Triacs drinne, aber das Ding tut trotzdem was es soll. Hat zwar etwas gedauert bis es lief, aber das lag an kleineren Bugs im Lochrasterlayout.
(Wisst ihr eigentlich, wie toll es sein kann, wenn ne Schreibtischlampe anfängt zu leuchten? :D)
Wir haben die Ganze Geschichte auch dirkt auf 3 Lastplatinen mit integrierter ZC aufgebaut. So ist es mit nem kleinen Firmwareupdate auch als 3P Pack einsetzbar.
Ja, jetzt dürft ihr mich steinigen, weil ich Netzspannung auf Lochraster fahre...
Aber Die Firmware ist echt nicht schlecht, so wie alle die ich bis jetzt von Henne getestet habe.
Sobald ich nen neues Netzteil für meinen Lappi habe (hab das alte glaub ich auf ner VA vergessen) kann ich auch mal die Lochrasterlayouts hochladen.
@ Monte: Das ist richtig. Ich hatte damals etwas Kreativität erwartet, mit einem entsprechenden Grafikprogramm die gewünschte Anzahl an Kanälen zu clustern.
Wenn mir in Zukunft mal langweilig sein sollte, werde ich ein pdf mit 1zcd und acht Kanälen in Serie fertig machen. So kann jeder die nicht benötigten Kanäle von der Folie vor der Belichtung abschnippeln.
Ansonsten habe ich hier noch 25Platinen der neuen Lastteilgeneration rumliegen (bevor jemand noch sein Haus aus Versehen niederbrennt...)
VG,
Hendrik
Die Kreativität hätte ich wohl nur mir fehlt das Layout für die ZC das Layout.
Ansonsten habe ich hier noch 25Platinen der neuen Lastteilgeneration rumliegen (bevor jemand noch sein Haus aus Versehen niederbrennt...)
Wieso aus Versehn?? mach ich doch extra
Ne Spaß bei seite was soll schon großes passieren? Ich denke jeder ist doch so vernüftig und schaut nach ob die Platine vernüftig geätzt ist... zudem würde ich meine Platine dan verzinnen dadurch hab ich auch gleich "dickere" Leiterbahn (oder seh ich das Falsch)
Gruß Malte
Nein, das siehst Du richtig mit dem Verzinnen. mir machte eher noch das Lochraster Sorgen, da dort die Isolationsabstände nicht gerade riesig sind und ich in meiner Anfangszeit damit mal ein hübsches Feuerwerk auf dem Tisch hatte... (Lochraster +Flussmittel +Spiritus +Plastikspray)
Das Layout für die neue zcd kommt dann in das pdf. (Stimmt - der Layoutteil fehlt wirklich...)
VG,
Hendrik
@ Christian:
Vllt könntes du ja auch mal Bilder Hochladen
Wäre echt super
Gruß Malte
Hi,

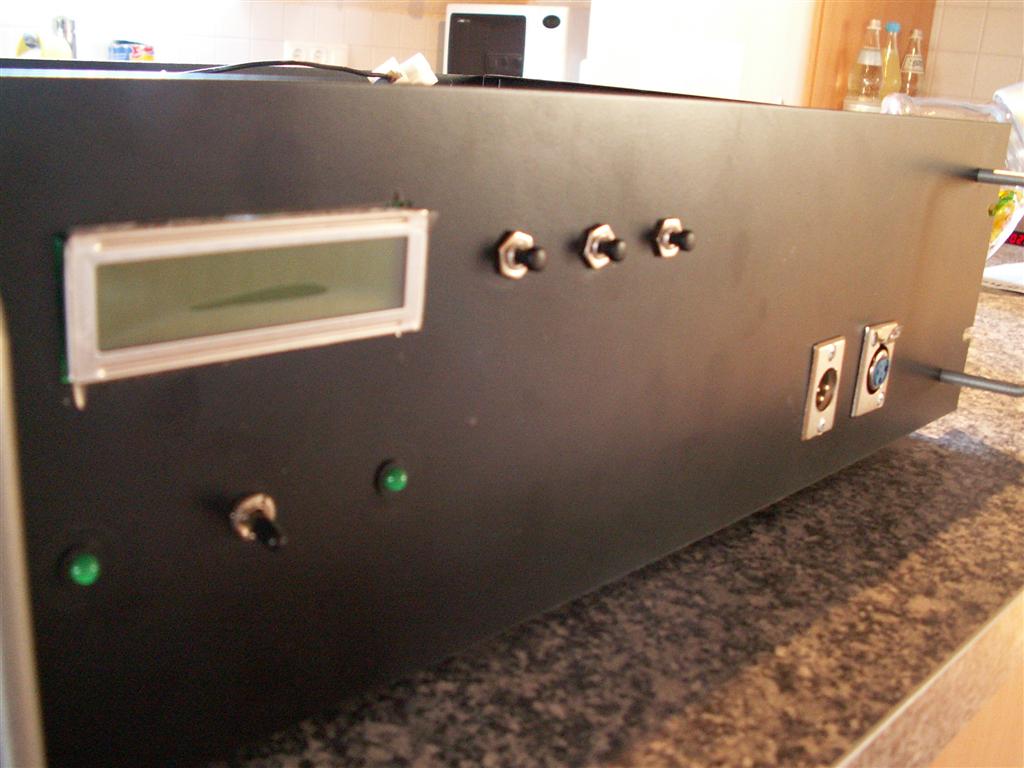

wovon möchtest du Bilder? Von dem Dimmerpack selbst? Das sagt aber doch gar nichts über die Firmware aus? Egal... ich habe ein paar Bilder meines aktuellen 24-Kanal-Dimmerpacks angehängt.
Zuerst waren die Dimmerpacks als RS232-Dimmer ausgeführt. Das war noch zu der Zeit, wo ich kein DMX kannte (2005/2006). Vor ein paar Wochen habe ich dann mit Hilfe von Hendriks Ressourcen eine DMX-Firmware für meine Dimmer schreiben können, sodass ich durch das Firmwareupdate und dem Einbauen des RS485-Transceivers mit nur einem einzigen Bauteil die Dimmerpacks auf DMX umbauen konnte.
Viel Spaß bei den Bildern
PS: beim Lochraster ist bei 230V Teilen entsprechend immer ein Lochkreis freigelassen worde und der Kupferring entfernt worden, um einen genügend großen Isolationsabstand einzuhalten. Die Verkabelung sieht in dem Zustand noch etwas chaotisch aus, das wurde beim "Release" dann nochmal alles gut geordnet
Und hier nochmal ein Bild meines ersten Dimmerpacks (im CD Gehäuse). Statt Triacs mit separaten Optokopplern hatte ich hier noch die teureren Solid-State-Relays (SSR) verwendet.
Ein Bild einer Lampe, die ich mit den Dimmerpacks leuchten lasse dürfte sinnfrei sein, oder? *g*
bis dann,
Christian
Jo danke
Brauch immer so nen paar Bilder um mir Ideen für meine Umsetzung zu hohlen.
Gruß Malte
