Heimkino Led Beleuchtung Fragen

Hallo Hardwearhansi,

Da hast du dir aber ganz schön was vorgenommen.

Zunächst wäre es einmal interessant zu wissen welche LED Streifen genau du verbauen möchtest und wie gut du dich mit dem Thema Elektrotechnik auskennst.

Was du in deinem Heimkino vor hast ist zwar bei weitem kein Hexenwerk, aber ein paar grundlegende elektrotechnische Kenntnisse sind wichtig damit am Ende alles glatt geht.

Gruß Jonathan

Hallo Hansi,

Ich muss zugeben das ich bei den LED-Streifen in dem Set ein wenig verwirrt bin. Normalerweise hast du in dieser Preisklasse auf einer Rolle immer nur 5m LED-Streifen. Diese gibt es dann mit 30 oder 60 LEDs pro Meter. Hier liegt die Stromaufnahme dann bei 7,2W/m (30 LEDs) oder 14,4W (60 LEDs).

Mit diesem Hintergrund kommt mir das 36W Netzteil sehr seltsam vor.

Ich an deiner Stelle würde mir die LED Streifen als einzelne 5m Rollen holen. Hier hast du in der Artikelbeschreibung, im Gegensatz zu Sets mit Fernbedienung, immer eine Angabe zur benötigten Leistung.

Wenn wir jetzt zum Beispiel annehmen das du 5 LED Streifen mit 30 LEDs/m (12v) und 7,2W/m verbauen würdest, dann kommst du auf folgende Werte:

Leistungsaufnahme: 5x7,2W=36W

Stromaufnahme: 36W/12v=3A

Für die Auswahl des Controllers ist die Belastbarkeit pro Kanal, also der Farbe wichtig. Da es sich um einen RGB Streifen handelt:

3A/3=1A

In diesem Fall bräuchtest du einen Controller, der mit mindestens 1A pro Kanal belastet werden kann.

Das Netzteil müsste mindestens 3A leisten können.

In der Praxis solltest du jedoch das Netzteil nicht permanent unter Volllast betreiben, da die LEDs ein wenig von ihren Leistungsangaben abweichen können und dadurch eine Überlast erzeugen könnten. Außerdem benötigt der Controller selbst auch noch ein paar mA.

Am besten Plant man bei der Dimensionierung des Netzteils immer 10-20% Reserven ein.

Das von dir vorgeschlagene Netzteil eignet sich nicht für den Betrieb von LEDs, weil es unstabile 12v AC erzeugt.

Für dein Projekt benötigst du ein großes Schaltnetzteil mit stabilisierter und konstanter Gleichspannung.

Ich nutze für meine Projekte immer Schaltnetzteile von „Mean Well“. Die haben, im Gegensatz zu No-Name „Chinaböllern“, ein CE- und ein GS-Zeichen.

Da du, je nach der Menge an LEDs pro Streifen und Länge der LED Streifen mit einem Verhältnismäßig starken Netzteil arbeiten musst, würde ich dir empfehlen mit zusätzlichen Sicherungen im 12v Stromkreis zu Arbeiten. Auch wenn 12v dich nicht so schnell umbringen, kann es bei einem Kurzschluss viel Hitze geben. Zum hier hilft zum Beispiel eine Feinsicherung zwischen jedem Controller und dem Netzteil.

Außerdem macht es bei längeren LED-Streifen Sinn, am Anfang und am Ende des LED-Streifens die Spannung vom Controller einzuspeisen. Die dünnen Leiterbahnen auf Den LED- Streifen sind nicht für höhere Ströme ausgelegt. Außerdem kann der eintretende Spannungsfall dafür sorgen, dass die Letzten LEDs sichtbar dunkler leuchten.

Bei der Verkabelung solltest du ebenfalls darauf achten, dass du die Strombelastbarkeit der Kabel bei der gewählten Verlegeart nicht überschritten wird. Je nach Länge des Streifens und der Anzahl an LEDs kann es sein, das dein vorgeschlagenes Kabel nicht belastbar genug ist.

Mein Tipp: für sowas eignet sich 4-Adrige Steuerleitung sehr gut.

Ich hoffe das ich dir mit dieser „Wall of Text“ einen kleinen Denkansatz gegeben habe.

Gruß Jonathan

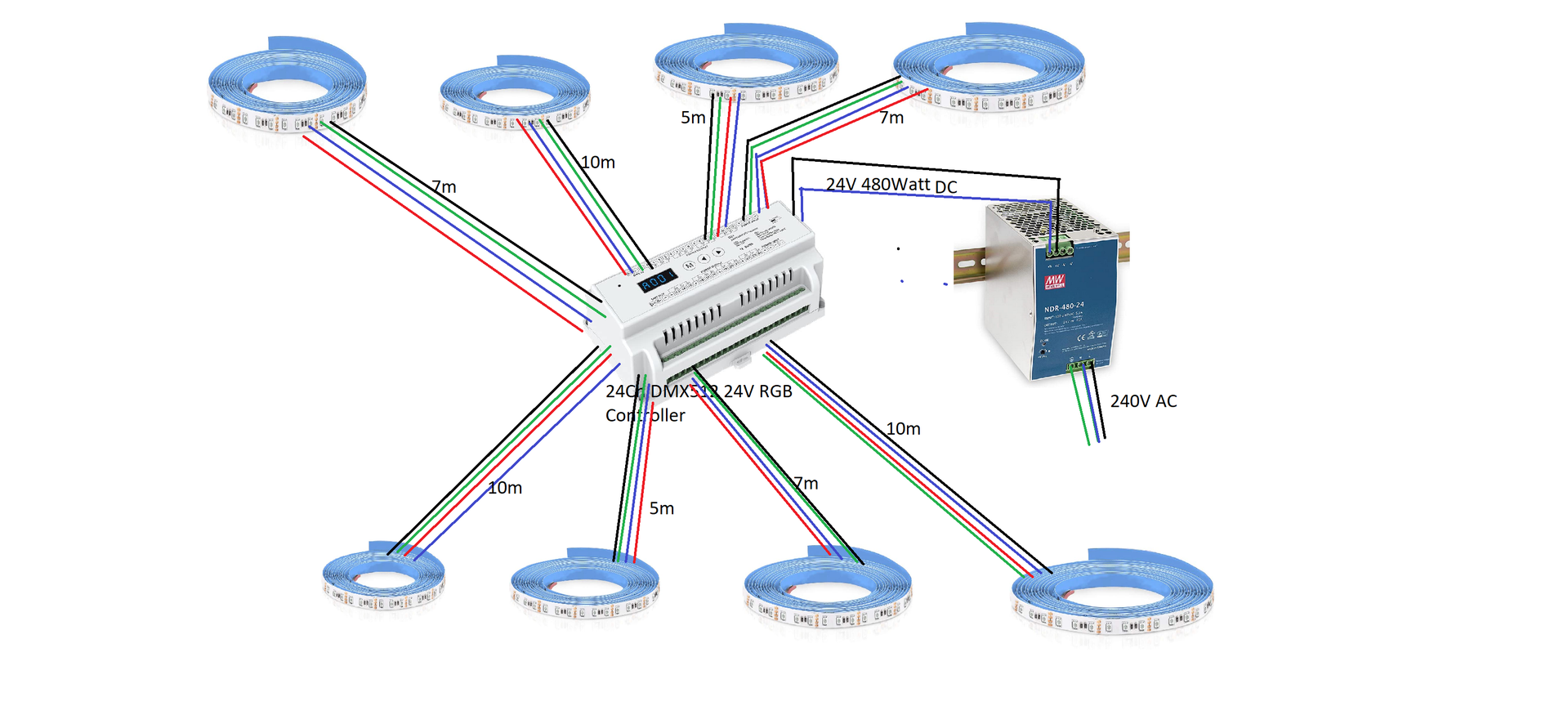

Hallo Hansi,

Zu 1:

Bei kleinen Querschnitten geben die Tabellen nach DIN VDE 0298-4 leider nicht viel Information.

Bis 3A würde ich persönlich hier eine 4-Adrige Leitung mit einem Querschnitt von 0,75mm2 nehmen. Das mag für die kürzeren LED Streifen Overkill sein, aber wenn du hier von bis zu 10m Strecke und 10m Distanz sprichst, dann bist du hiermit auf der sicheren Seite.

Zu 2:

Wenn wir annehmen das bis zu 20A zwischen dem Netzteil und dem Controller fließen sollen, dann sind, je nach Verlegeart, 2,5mm2 oder 4mm2 angebracht.

Auch hier ist ein Blick in die DIN VDE 0298-4 sehr hilfreich. Als Azubi in der Branche solltest du Zugriff darauf haben.

Zu 3:

Da das Netzteil über diverse Sicherheitseinrichtungen verfügt, würde ich persönlich hier bei einer Festinstallation nichts weiteres unternehmen.

Ansonsten müsstest aufwändig du jeden Ausgang des Controllers einzeln Absichern.

Gruß, Jonathan
