led stage lighting in DMX Control einrichten

Lade hier bitte einmal das Manual hoch, damit wir wissen was das für ein Gerät ist.

Aber so wie die meisten China Geräte aufgebaut sind muss im Display "Addr" oder "d512" stehen damit du die Startadresse einstellen kannst.

Für den Kanalmodus sollte "CH 5" oder sowas ähnliches stehen siehe Anhang.

Du gehst mit den Up und down Tasten durch Menü bist Addr im Display steht, dann drückst du Enter und kannst die Adresse einstellen.

Die Channelauswahl 7 oder 13 bedeutet dass du das Gerät entweder mit 7 oder 13 Kanälen ansteuern kannst.

Am besten nochmal von der Kanalbelegung ein hochauflösendes Foto machen damit man das Lesen kann.

Am besten einscannen.

1: Tillt-1 > 0----255 0...270 Lokation ?
2: Tillt-2 > 0----255 0...270 Lokation ?

Das ist die Bewegung der beiden LED Leisten.Von 0-270grad

0-255 sind die dmxwerte auf Kanal 1 und 2
________________________________
: REST > 200---249 3s Reset ist eigentlich uninteressant.
______________________

Black out > Yes , No , Standby mode
Ob der Scheinwerfer ausgehen soll wenn nix passiert.
Sound Stare > On, Off sound control switch ?
Ein/Aus von der Musiksteuerung
Sound sence > Soundcontrol sensitivity ( 0 closed , 10 most sensitive)
Empfindlichkeit des Mikrofon im Gerät für die Sound 2light Steuerung

Pan inverse > Yes NO PAN Inverse ?
Pan Bewegung invertieren

Back Light > On, Off backl,ight switch ?
Hintergrundbeleuchtung vom Display ein oder aus

Autotest > Autotest ?
Automatischer Test ob alles funktioniert (ähnlich wie Reset über DMX)

Defaults > Yes No Restore

Werkseinstellungen herstellen

Was du jetzt brauchst ist ein DDF was du dir selbst basteln musst.

Dafür liest du dir im Wiki von Dmxcontrol das Kapitel Ddf Creator durch.

Quote from Badmasterone

sorry das ich mich jetzt erst melde aber bin im Nachtdienst gewesen und danach matsche im Kopf . DDF hört sich aber schwerr an, werde ich mal schauen ob ich das verstehe,Ich dachte ich könnte das über die Komandobox einstellen in DMX Control weiß aber nicht was für ein gerät ich auswählen muss. Ist da nicht was machbar?

Hier sind die Menüs die ich am gerät einstellen kann sagt dir das was?

Addr >A000…

ChNd >7Ch 13CH

SLND >Masc Slav

SHND > Sounauto

Soun >on off

SPn5 >0--100 ?

BLND > no yes ?

LPD >on off ?

D1SP > no yes ?

1c1L > no yes ?

2c1L > no yes ?

cPSc > ?

noUr >7 ?

uPr> u 104 ?

r5Pc >no yes ?

Zur not versuche ich ob ich es über mein Lightmaxx Lightcon 24 irgendwie hinbekomme.
Jetzt nicht lachen ! Da habe ich auch keinen plan Habe ja als plan B immer noch die Auto funktion .

MFG Thomas

Ich hoffe ich nerve dich nicht,

Display More

so was du brauchst ist ADDR für die Adresse. Die setzt du auf 1.

Und chnd ist die Auswahl mit wie vielen Kanälen du das Gerät Bedienen möchtest, sprich ob du den vollen Funktionsumfang haben möchtest oder nur einen kleinen siehe unteres Zitat

Quote from Badmasterone

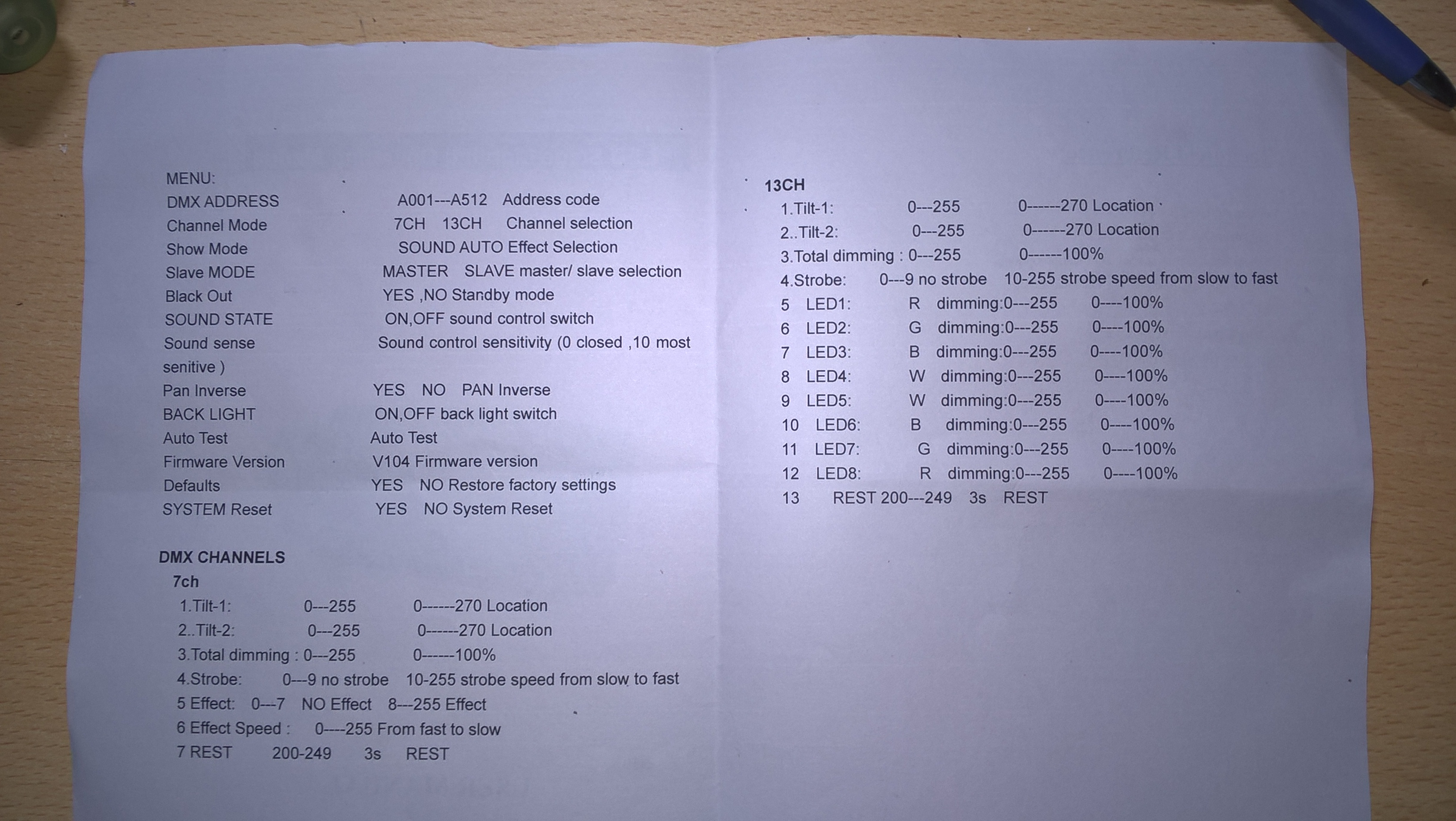

Hier der Text
MENÜ
DMX Address > A001 --- A512
Chanel Mode > 7 CH 13 CH
Show Mode > Sound Auto Effect Selection
Slave MODE > ;aster Slave master/slave selektion
Black out > Yes , No , Standby mode ?
Sound Stare > On, Off sound control switch ?
Sound sence > Soundcontrol sensitivity ( 0 closed , 10 most sensitive)
Pan inverse > Yes NO PAN Inverse ?
Back Light > On, Off backl,ight switch ?
Autotest > Autotest ?
Firmware Version > V104 FIRMWARE VERSION
Defaults > Yes No Restore faktory settings ?
System Reset > Yes No System Reset

Jetzt gehts weiter
DMX Channels 7 CH
1; Tillt-1 > 0----255 0...270 Lokation ?
2: Tillt-2 > 0----255 0...270 Lokation ?
3: Total dimming > 0---255 0----100%
4: Strobe > 0----9 No Strobe 10---255 Strobe speed from slow to fast
5: Effect > 0---7 No Effect 8---255 Effect
6 Effect speed 0----255 from slow to fast
7: REST > 200---249 3s REST ?

Chanels 13
1; Tillt-1 > 0----255 0...270 Lokation
2: Tillt-2 > 0----255 0...270 Lokation
3: Total dimming > 0---255 0----100%
4: Strobe > 0----9 No Strobe 10---255 Strobe speed from slow to fast
5: LED 1: > R dimming 0---255 0---100%
6; LED 2: > G dimming 0---255 0---100%
7: LED 3: > B dimming 0---255 0---100%
8: LED 4: > W dimming 0---255 0---100%
9: LED 5: > W dimming 0---255 0---100%
10: LED 6: > B dimming 0---255 0---100%0:
11: LED 7: > G dimming 0---255 0---100%
12: LED 8: > R dimming 0---255 0---100%
13: REST > 200---249 3s REST ?

So das war es die anleitung. Wenn du mir was zu den Fragezeichen sagen könntest, Einfach kopieren und was dahinterschreiben.

Danke erstmal

Display More

OP

Hallo Badmasterone wenn ich das nun alles richtig gelesen habe kennst du dich mit dmxc nicht so gut aus und möchtest das Gerät über dmxc steuern. Da es dort noch kein DDF für gibt muß man erst mal eins erstellen damit man das Gerät überhaupt in Dmxc auswählen kann.

Zum Einstellen des Gerätes selber ist eigendlich nur 2 sachen nötig. Zum einen die einstellung des dmx kanals also Add - 1 - 512. Zum Einstellen der Adresse auf Menu drücken bis add oder dmx 1 oder ähliches angezeigt wird dann enter und über up und down den entsprechenden kanal einstellen. Anschließend mit Enter bestätigen.
Unter Umständen kannst du auch die dmx adresse so einstellen ohne vorher enter zu drücken also menu drücken bis add oder dmx 1 oder ähliches erscheint dann über up oder down die adresse einstellen und mit Enter bestätigen. Ist immer abhänig vom Gerät selber.

Ferner mußt du noch den Channel Mode einstellen entweder 7 odeur 13 Channel. Welches du nutzt ist abhänig vom ddf ob du den 7 kanal oder 13 kanal modus wählen mußt. Wenn das ddf für dmxc den 13 kanäle belegt dann auch den 13 channel modus.

Um Channel mode einzustellen menu drücken bis 7 oder 13 erscheint und mit up und down ändern bei bedarf und mit enter bestätigen. Auch hier kann sein das du eventuell vorher noch erst enter drücken must um den channel zu ändern. Wichtig ist nur nach dem ändern die bestätigung mit enter.

Nun zu deinem Pult. Auch hier gilt erst mal das Gerät einstellen wie oben beschrieben.
Falls du nur die Autoprogramme nutzt brauchst du den 7 channel modus und das Gerät sollte dann dmx addresse 1 haben.
regler am pult
kanal 3 ist masterdimmer und sollte oben sein
kanal 5 sind die unterschiedlichen Programme der wert sollte aber über 7 liegen denn bei 8 fängt die erste show an.
kanal 6 beeinflust die geschwindigkeit von den autoprogramme
kanal 4 kannst du das stobe einschalten und regeln

Im 13 channel mode mußt du dir auf dein pult mehre scenen speichern und alles von hand einstellen und dann chases erstellen

hoffe dir etwas weiter geholfen zu haben

gruß Helmut

Sorry stobe liegt natürlich auf kanal 4. Sicher kannst du die auch auf andere kanäle legen dann mußt du aber auch die dmx adresse am gerät ändern.

war mal so frei und habe dir die beiden ddf geschrieben

im 7 kanal modus belgt er auch 7 dmx kanäle entweder wenn add 1 drin ist von 1 - 7 wenn du add 13 wählst belegt er 13-19

die beiden ddf mußt du ins verzeichnis von dmxc/device verschieben oder kopieren.
Natürlich werden sie dann auch im Geräte fenster angezeigt und zwar erscheinen sie im Ordner (Led Stage Lighting)

Quote from Badmasterone

Das mit addr habe ich verstanden. kannst du das bild anklicken dann wird es größer, bei mir wenigstens.
Wenn ich jetzt in DMX Control auf Fenster gehe und da auf Geräte und dann auf hinzufügen,
Abhier weiss ich nicht weiter welches Gerät ich auswählen muss.

So hier für dich noch mal die Anleitung wie du weiter vorgehen mußt
1 die Beiden ddf weiter oben im Beitrag speicherst du im verzeichnis von dmx control unter device in der regel "C:\Program Files\DMXControl\Devices" dort liegen auch die ganzen andern ddf im xml format.
2 du startest dmx control dann soweit du es weißt mit Gerät auswäheln
dort scrollst du runter zu Ordner "Led Stage Lighting" dort entweder den 7 oder 13 channel modus auswählen. Du kannst unten auch gleich die Startadresse festlegen wo er es einfügen soll und wie viele Geräte.

ja das geht, für das mußt du scenen programieren im dmxc. Falls du dur nur die Bewegung brauchst kannst du auch einen reine Bewegungscene programieren und dann die Farben manuell anpassen. Oder du schreibst dir "wie ich es machen würde" für Farben noch eigene Scenen über den Effektsequenser.

Du kannst es ja mal mit der Sinuskurve versuchen und die auf Tilt 1 und Tilt 2 legen das müste schon das sein was du suchst, oder du gehst bei und speicherst dir z.B. 5 oder 6 einstellungen für die beiden Tilt und lässt sie dann laufen. Kleine Anleitung ist hier um mit dem Efektsequenser zu arbeiten. Fürs Manuelle erstellen suchst du dir paar stellungen aus also mal die fader für tilt 1 und tilt 2 einstellen und dann als scene speichern. Das ganze mehrfach wiederholen auch ruhig einen auf rotation. Wenn du nun noch ankklickst das er Wiedergabe modus auf zufällig steht läuft auch nicht immer die gleiche reihenfolge und bringt so noch zusätzliche effekte. Nutze sowas gerne bei lauflichtern wo ich jede Möglichkeit einmal programiere und dann zufällig wieder gebe.

Quote from Badmasterone

Top Helmut du bist mein Gott.
Habe es tatsächlich hinbekommen das ich es ansteuern kann.
Aber das mit der rotation geht nur in eine richtung und dann muss ich erneut drücken damit es wieder zurück geht,
Gibt es da irgend etwas, was ich übersehen habe?
Sm Sound Modus bewegen sie sich immer hin und her. Das müsste doch auch einstellbar sein oder?

So wie ich es aus der Beschreibung lese geht die Rotation nur in eine Richtung (nennt sich Tilt). Was du meinst mit lichter hin und her bewegen da wird der Tilt wert wieder verringert und wieder erhöht. Also die Kanäle 1 und 2. Wenn Kanal 1 und 2 auf 0 sind ist die stellung der Bewegung ganz Unten. Bei 255 ist die Stellung der Bewegung ganz Oben. Um es dir besser vorstellen zu können arbeitet die Bewegung im einen winkel von 270° also ein 3/4 kreisausschnitt.

In diesem Fall wählst du den 13 Channel Modus aus

Um nun diese Bewegung automatisch laufen zu lassen öffnest du den Effektsequnser und speicherst dir zum Beispiel
Neuer Effekt (name z.B. Bewegung(Gerät)) In dem Fall nur kanal 1 und kanal 2 zum speichern verwenden von dem Gerät.
1. einfache scene channel 1 auf 0, channel 2 auf 255
2. einfache scene channel 1 auf 255, channel 2 auf 0 < bei diesen beiden bewegen sich die lichter gegengesetzt zu einander.

wenn du es dann abspielst siehst du wie sich die beiden hin und her bewegen.
das ganze kann man natürlich auch erweitern mit weitern schritten.
3. einfache scene channel 1 auf 255, channel 2 auf 255
4. einfache scene channel 1 auf 0, channel 2 auf 0 < bei diesem beiden laufen die lichter in die gleiche richtung.

das ganze kann man natürlich beliebing fortführen auch mit zwichenwerten von 0 - 255.

Dann erstellst du eine Neuen Effekt und bennnst den z.B (Farben Gerät)
dann einfach über die grafische Bünenansicht dir eine Farbe einstellen und dann im Efektsequenser (schritt auf + klicken) und einfache szene aktive ausgabe auswählen. Auf dem daraufhin öffnenen Fenster nur das entsprechende Gerät auswählen und nur die harken bei led 1 - 8 drin lassen und mit ok bestätigen. Dann die Farben bez die Farbe von einem oder beiden ändern und die schritte mit (schritt auf + klicken) wiederholen.

wenn du nun beide effekte startetst siehst du wie das gerät die bewegungen macht und dazu die lichter an und aus gehen. je nachdem was du alles für szenen gespeichert hast.
