DMXControl Fingers

Quote

Original von invinoveritas
Schade, dass das wohl mit den Dmxcontrol Fingers nix wird Ich fand die Idee toll. Werde mich dann wohl mit der DMX IN Lösung zufrieden geben müssen :O

Formulieren wir es mal so:
Die DMX-In Variante, ist die günstigste und relativ Flexibelste, weil man das Pult nicht nur für die Steuerung von DMXC, sondern auch mal als Stand-Alone mit seinen Geräten betreiben kann.

Aus den Gründen hab ich mir das auch so angeschafft.

Und wie die low-cost variante mit eBay joypads aussieht: Naja, ich würd mal sagen, dass zur Zeit die Sache wegen Zeitmangel etwas eingefrohren ist...

Andererseits: Das teuerste an so einem Pult sind die Fader und Taster. Der Rest ist nicht mal sooo teuer...

Grüße,

Black

Hi!

Wenigstens ein klein wenig nimmt die Joystick-Input-Idee wieder Fahrt auf:
Für mein aktuelles Projekt baue ich jetzt eine relativ robuste "10-Taster"-Fernbedienung. Mal sehen wie sich das schlägt. Brauche ich damit sich das "Backstage" das Licht dort selbst einstellen kann und man dennoch vom Rechner aus bei Bedarf wieder die Kontrolle darüber übernimmt.

Eventuell ersetze ich dann den einen oder anderen Taster später mal mit einem Drehpoti.

Hoc

Hallo,

ich habe lange überlegt, welchem Threat ich nun meinen 100. Beitrag widme.
Es hat nun diesen getroffen, weil mir die Sache sehr am Herzen liegt...

Aber nun zum Wesentlichen:

Ich bin schon vor einiger Zeit über folgendes Video bei Youtube gestolpert:
http://www.youtube.com/watch?v=pQpr3W-YmcQ

Könnte man dieses System / diese Idee nicht für eine intelligente Steuerung von DMXC nutzen?
Hat das Jemand schon mal ausprobiert, ob das auch funktioniert? Hab leider keine lose Webcam zur Hand... (nur im Notebook fest eingebaut)

Was passiert, wenn man die Plexiglasscheibe durch nen TFT-Screen ersetzt? Bzw. in die Box dann auch eine dafür benötigte Hintergrundbeleuchtung einbaut?

Grüße,

Black

Quote

Original von Black
Was passiert, wenn man die Plexiglasscheibe durch nen TFT-Screen ersetzt?

Ähh - und wie soll die Webcam dann noch deine Finger sehen?
Wenn du nen transparenten TFT findest würde es gehen, aber das dürfte schwierig werden Bei Multitouch-Oberflächen mit Bilddarstellung werden normalerweise Beamer eingesetzt - so wie z.B. hier:
Instructable: Interactive Multitouch Display - oder aber gleich "normale" multitouch-fähige Touchscreens.

Edit: Dann gibt's da natürlich noch das ziemlich coole "Minority-Report-Style" Fingertracking mit ner WiiMote:
http://de.youtube.com/watch?v=0awjPUkBXOU
Oder - nicht weniger cool: Das Multitouch-Whiteboard mit WiiMote:
http://de.youtube.com/watch?v=5s5EvhHy7eQ

Stefan

Ich würde mal sagen, das dann das ganze System nicht mehr funktionieren wird,weil es in der Box ja dunkel sein muss, damit die Webcam die Position der Finger auf dem Papier erkennen kann.

Durch den TFT hindurch wird die Webcam wohl kaum noch die Finger erkennen können.

Edit: Stefan war ein paar ms schneller
Im Prinzip ist ein TFT Display ja transparent deshalb funktioniert ja auch mein DIY Beamer Aber funktionieren wird es alleine wegen der Beleuchtung dann schonmal net.

Gruß
Peter

Quote

Original von invinoveritas
Im Prinzip ist ein TFT Display ja transparent deshalb funktioniert ja auch mein DIY Beamer

Na jaaa, aber auch nur die Pixel, die - je nach Display - gerade an bzw. aus sind
Einig sind wir uns aber: Einfach mit nem TFT statt dem Papier wird das nix...

Stefan

Quote

Original von Stefan Krupop
Einig sind wir uns aber: Einfach mit nem TFT statt dem Papier wird das nix...

OK. So was hab ich mir schon gedacht... Aber ich habe gesehen, dass es auch Methoden gibt, wo mit Infrarot-Leisten gearbeitet wird:
http://www.youtube.com/watch?v=btFlrrDiUxk&feature=related

Desweiteren: Gibt es nicht TFTs/LCDs die Durchleuchtbar sind? Dann könnte man das vielleicht so irgendwie umsetzen?

Grüße,

Black

PS.: Bauanleitung für Infrarot Multi-Touch http://www.youtube.com/watch?v=iFIV5gRsdNo&feature=related

Die Webcam lösung ist eh nur bedingt für DMXC verwendbar.
Ich weiß ja nicht wies bei dir is, aber ich sitze auf VAs meinstens im Dunkeln, wodurch das wahrscheinlich schon nicht mehr funktionieren wird.

Gruß, Roland

Hmm.

Meine Überlegung war folgende:

Ob ich jetzt eine Plexiglasplatte mit einem Beamer anstrahle, oder diese durch einen TFT ersetze, der durchleuchtbar ist und ich dann nur mit einer Lichtquelle dieses TFT beleuchte, sollte doch egal sein...

Desweiteren, wenn ich dann noch diese IR-LED-Strips am Rand des TFTs anordne (oder sogar doch noch einen Layer Plexiglas hinzufüge), solle es nochmal eine Nummer besser gehen...

Oder sehe ich das Falsch?

Grüße,

Black

hmm ich weiß nicht genau wieviel wärme ein TFT im laufenden Betrieb entwickelt.
Jenachdem kann es dann auch passieren das das Bild das du mit der Infrarot Kamera aufnimmst unbrauchbar wird.

Eine Lösung hierfür wäre ein Lüfter...

Auf die Idee einen TFT einzubauen bin ich gekommen, als ich von meiner Schule ein altes Display bekommen habe, das man auf den Overhead-Projektor legen kann und somit einen Beamer hat...

Leider ist das Teil gerade mal 20x15cm groß (das Display, nicht das Gerät) und hat nur 64Farben in Graustufen, was leider meine Grafikkarte durch Windoof nicht mehr mitmacht...

Grüße,

Black

Hi!

Ein paar Einkäufe, Lötstellen und Bastelkram später...

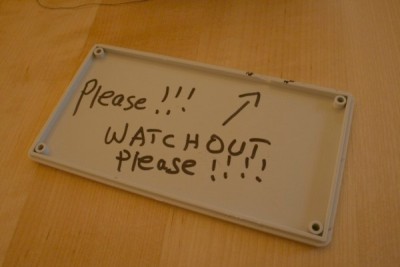

Erkenntnis: China hat eine hervorragende Qualitätskontrolle und denkt an die Gesundheit seiner Kunden. Folgende Ansicht durfte ich genießen als ich eins der Kunststoffgehäuse von Conrad geöffnet hatte und auf den Deckel blickte:
[Blocked Image: http://www.hoc-media.de/dmx/taster01.JPG]

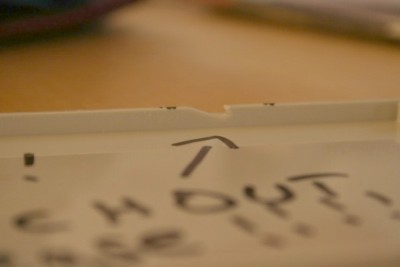

Ist aber auch eine fiese Kerbe an der man sich böse verletzen könnte:
[Blocked Image: http://www.hoc-media.de/dmx/taster02.JPG]

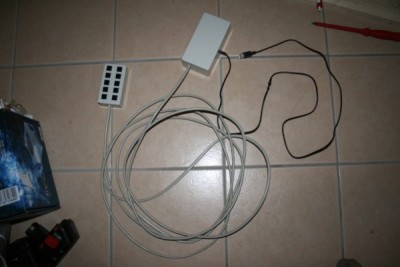

Dennoch wurde meine kleine Fernbedienung nun fertig:
[Blocked Image: http://www.hoc-media.de/dmx/taster03.JPG]

Links die Box mit 10 Tastern die mit 6m Kabel an der "Zentaleinheit" hängt. Von dort aus gehts per USB an den Rechner.

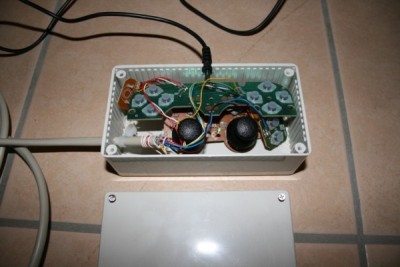

[Blocked Image: http://www.hoc-media.de/dmx/taster04.JPG]
Im inneren der Zentraleinheit sitzt mein billig-Joypad aus den Versuchen mit den Fadern weiter oben in diesem Thema. Die 11 Steuerleitungen des Verbindungskabels sind schlichtweg an den Platinen festgelötet. Ground + Joystickbuttons 1-10. Eine Leitung hätte ich sogar noch über gehabt, aber der 11. Button passte nicht mehr vernünftig auf's Tastergehäuse.
Vielleicht baue ich das Gehäuse mal irgendwann noch auf 'ne kleine Platte und schraub den Not-Aus-Schalter der noch im Keller liegt mit drauf...

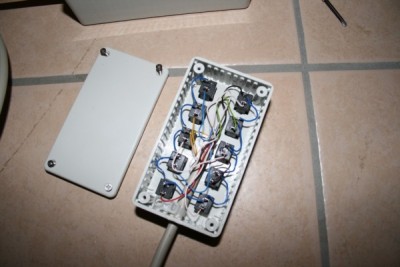

Das Taster-Gehäuse ist unspektakulär, einfach alle Taster angelötet:
[Blocked Image: http://www.hoc-media.de/dmx/taster05.JPG]

Mal sehen wie sich das Ganze dann in der nächsten Show schlägt, aber das ist sicherlich robust genug um von jedem Grobmotoriker bedient zu werden.

Hoc

@ Hoc

das mit dem gehäuse ist jetze nicht dein ernst oder???:D
wer verkuft den sowas?(
wie teuer war das gehäuse?? das sich jemand die mühe gemacht hat, da was druf zuschreiben!

sonst siehts gut aus!!!

mfg maik

Hi!

Das da isses (4,65€):
http://www.conrad.de/goto.php?artikel=522628

Und es war korrekt in Folie verschweißt, was glaubste wie ich da erschrocken bin, dass die Schachtel "mit mir spricht"...

Hoc

PS: Übrigens nächste Baustelle fast fertig und demnächst zu bewundern: Nebelkühlung mit gesamt 9m 70mm-HT-Rohr-Verteilung sowie "manuelle" Servo-Beamerblende mit Halterung.

Wow!

Sieht super aus!
Aber mich erstaunt es, dass so eine Schachtel bei dir gelandet ist, die auch noch mit dir spricht...

Grüße,

Black

Hallo,

vor einigen Tagen, wie ich auf der Suche nach Eingabegeräten für meinen Rechner gesucht habe, um bei unserer Aftershow-Party die Lichtanlage gut steuern zu können, bin ich auf folgende Idee gekommen:

Statt sich die "teuren" Gamepags bei eBay zu holen und diese auseinanderzubauen, würde ich auf einen Gameport-Konverter zurückgreifen.
Beispiel: http://cgi.ebay.de/Logilink-USB-G…trkparms=66%3A2|65%3A15|39%3A1|240%3A1318

Vorteil: Man kann diesen ohne auseinanderzuschrauben mittels eines 15pol D-Sub Stecker benutzen. Desweitern, was mir aufgefallen ist, sind die Portokosten bei eBay günstiger, also kostet dieser genauso viel, wie die Gamepads.
Man muss sich nur noch die gewünschten Fader und Taster besorgen und an den Stecker löten.

Grüße,

Black

Hi!

Das ist natürlich eine sehr schöne Alternative! Vereinfacht das Auseinandernehmen und die doch nervige Lötarbeit auf der Controllerplatine wesentlich. Aber ich gebe mal eben zu bedenken:
Es ist dann eine "alte" Gameportschnittstelle wie früher auf der Soundkarte üblich. Das heißt: 2 Joysticks mit je 4 Buttons und 2 Achsen. Oder andersrum gesagt verwendbare 4 Fader und 8 Buttons. Man "verliert" damit 4 Knöpfe, gewinnt wahrscheinlich aber an Qualität der Fader! Siehe dazu meine Joypad-Fader-Versuche weiter oben im Thema.

Hoc

Meiner Meinung nach denk ich aber, dass pro Converter 4 Achsen und 8 Taster für den Bau eines Standardpultes reichen.

Einmal aufsummiert:
12 Kanalfader + 12 Flaschtasten ergeben 3 Converter, wobei 12 Taster für andere Sachen übrig bleiben. Nimmt man noch einen Converter für Grandmaster, Flashmaster, Speedmaster hinzu, hat man letztendlich 20 Taster für weitere Steuerungen übrig.
Wie sich letztendlich ein Joystick für die Scanner-/Movinghead-Steuerung integrieren lässt, ist geschmackssache. Entweder mittels 2 Achsen oder eventeull über ein Trackball (wobei ich hier noch nicht weiß, wie dies mit einem USB-Trackball realisierbar ist, außer mit einem Converter)
Falls dann die Taster trotzdem nicht reichen sollten, könnte man immerhin noch eine Numpad-Tastatur für ein paar Euro hinzufügen.

Grüße,

Black

Hallo,

heute bin ich wieder einmal über etwas gestoßen, was ich eigentlich schon zum Teil kannte, aber nun etwas mehr weiß:

Wie wärs denn mit den Geräten aus der "Korg Nano" Serie? Da gibt es eins mit Pads, eins mit Fadern und eins mit Keyboardtasten.
Also für jeden Ansteuerungstyp etwas dabei!

Fader für jemanden, der Fader mag. Keyboardtasten für jemanden, der dies mag. Und beim Pad gibts sogar ein x/y-Touchpad! Vielleicht für Scanner/Movingheads nicht schlecht!

Was haltet Ihr von diesen Geräten? Sind mit ca. 50-70€ eigentlich recht günstig...

Grüße,

Black
