Hallo,
ich habe mir das Interface bestellt und zusammengebastelt. Jetzt stehe ich vor der Frage: Welcher ist der DMX Eingang und welcher der Ausgang auf der Platine. Ich kann das aus den vorhandenen Plänen nicht entnehmen.
MfG Simon
DMX in/out
-
smithi -
May 9, 2015 at 4:22 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
Wenn die DMX Anschlüsse rechts sind und der USB links. Ist oben out und unten in.
Gruß
ScyteDas kannst du dem PDF dadurch entnehmen, dass einer der beide Buchse und der andere ein Einbaustecker ist.
[EDIT: Arne Lüdtke: Vertauscht => oben ist IN, unten ist out => Siehe Bild am Ende des Artikels]
-
Vielen Dank für die schnelle Antwort
-
Seite 11 im Handbuch sehe ich unten die Buchse, das ist also für mich der Ausgang und nicht der Eingang?
Ohne es jetzt ausprobieren zu können
edit: Einbaulage des OKs lässt mich eigentlich auch darauf schließen..
-
Sorry, klar hast recht... Am sn75167 ist eine Seite markiert die zeigt zur Richtung (auf dem Platinenlayout jedenfalls) aus der das Signal kommt. Das wo die Markierung in Richtung Buchsen zeigt ist in, das andere dann oit, da die Daten vom USB kommen. Als Eselsbrücke.
Gruß
Scyte -
So hab ich es jetzt belegt und es funktioniert auch einwandfrei

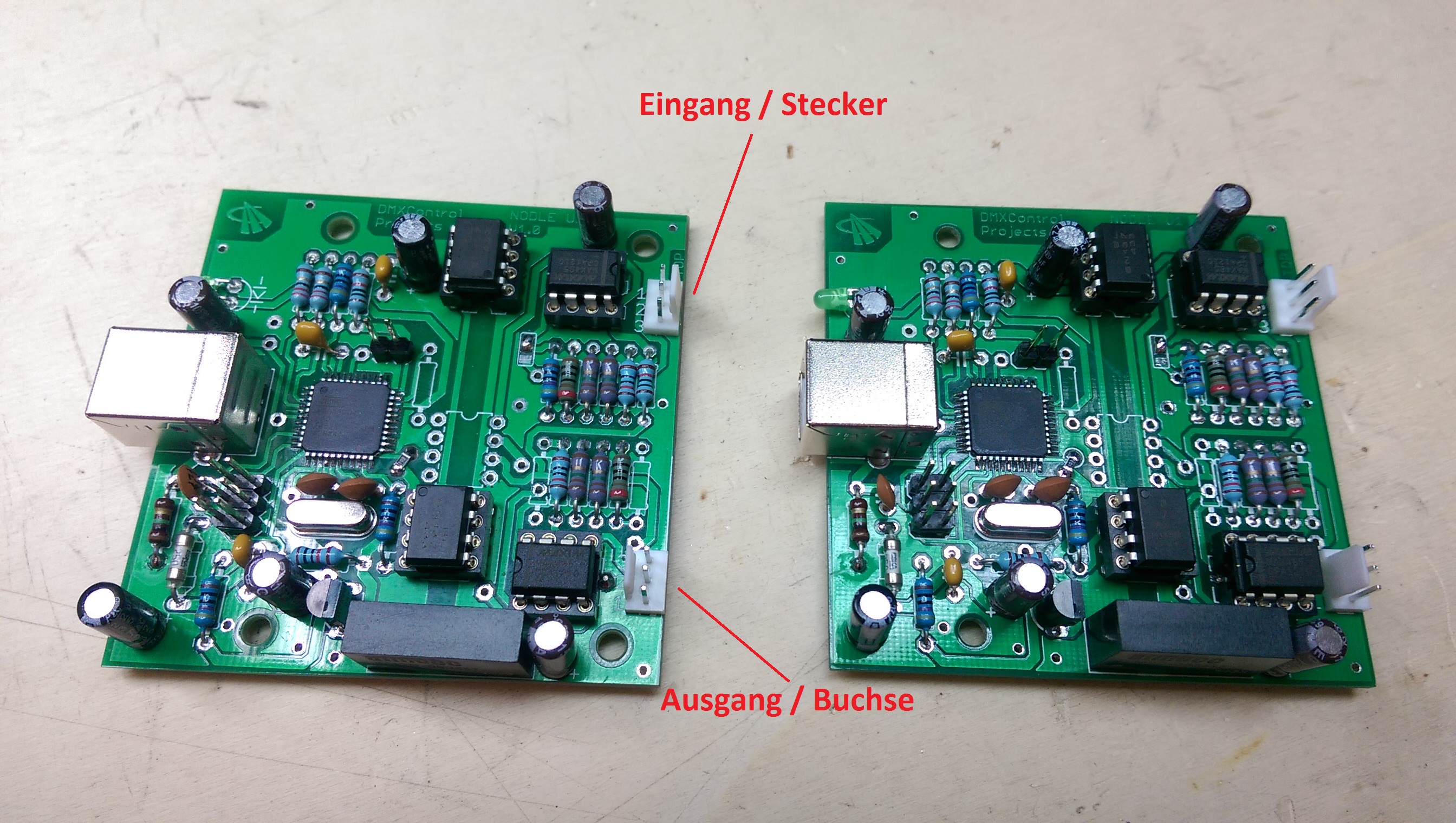

Für alle, die das auch suchen ist im Anhang ein eindeutiges Bild.
Grüße,
Alex
-
-
