Frage wäre:
womit programmierst du (software/Programmer)?
Stimmt die Versorgungsspannung? (Heiß ist ein Indiz für zu hohe Spannung)
Gibt es Rückmeldungen bei der Software?
Was heißt "Pumpe"?
Gruß
Ich nehme an, du hast es einmal probiert, und dann ging nichts mehr, der Controller lässt sich nichtmehr ansprechen.
Ist der AVR richtig herum in die Schaltung eingesetzt? Die Kerbe auf dem Bestückungsdruck der Platine stimmt mit der Fassung und dem Controller überein?!
wenn nicht, dann ist nun wirklich "Pumpe" und es hilft nur ein neuer Controller
Grüße
Korni
Wie hast du denn die Fuses gesetzt? Wenn ich das richtig verstehe, war der avr beim Programmieren nicht in der Schaltung, sondern allein an den Programmer angeschlossen. Ich gehe von einem oft vorkommenden Fehler aus, der häufig passiert, wenn man den Controller extern programmiert und die Fuses für die Zielschaltubc schon setzt. In der Schaltung ist an den Controller ein Wuarz angeschlossen, der dem Controller virgiebt, wie schnell er die Befehle abarbeiten soll. Wir der Avr extern programmiert und es ist kein Quarz angeschlossen, so weis der Controller beim setzten der Fuses garnicht, wie schnell er arbeiten soll und macht garnichts.
Nach erstmal Bilder vom Aufbau und dann sehen wir weiter...
Grüße
Korni
Also, die Schaltung des DE Multiplexers bietet leider keine Möglichkeit der InSystemProgrammierung. Normalerweise ist da ein 6 poliger Stecker, an den der ISP programmer angeschlossen wird(wie der schwarze hinten an deinem programmer) mit dem beiliegenden Kabel könnte man dann einfach den AVR in der Zielschaltung bespielen.
Ich hoffe du hast ein Steckbrett , dann wird es auch ohne Stecker in der Zielschaltung funktionieren...

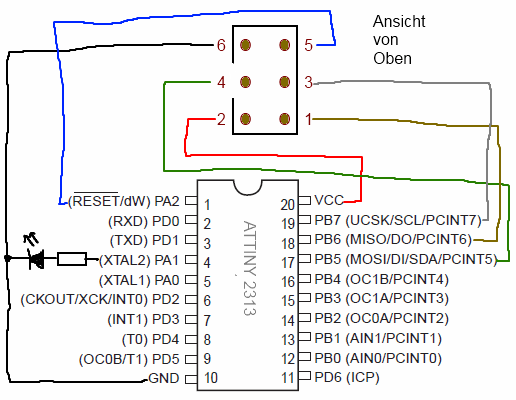

Ich hab ein Bild, die zeigen, wo du welche Anschlüssen anbringen musst:
allerdings muss die LED weg!
mehr Bilder hier: http://s378.photobucket.com/user/Pirostuf/…ematic.jpg.html
an die Anschlüsse XTAL1 und XTAL2 musst du noch zum Programmieren einen Quarz schalten, damit sich die Fuses setzten lassen.
Ich hoffe das hilft dir erstmal weiter.
Grüße
Korni
Es wird wohl an dem 6,8kOhm(?) Widerstand am Quarz, der wär für die LED in meiner Schaltung, den musst du raus lassen. Versuchs dann nochmal
Grüße
Korni
Wenn der Quarz tatsächlich schwingen soll, fehlen da aber auch noch die Last-Kondensatoren.
Wenn du zuerst das Programm in den Flash brennst und erst als letzten Schritt die Fusebits setzt, sollte es aber auch ohne Quarz gehen (bei einem neuen AVR, denn dort ist standardmäßig der interne RC-Oszillator aktiv).
Stefan
nein, was zum Strom begrenzen brauchst du nicht.
erklär mal, was du genau jetzt gemacht hast
Die Kondensatoren mit etwa 22pF kommen je vom Quarz gegen Masse. geht aber auch ohne
Grüße
Korni
Anschlüsse müssten passen.

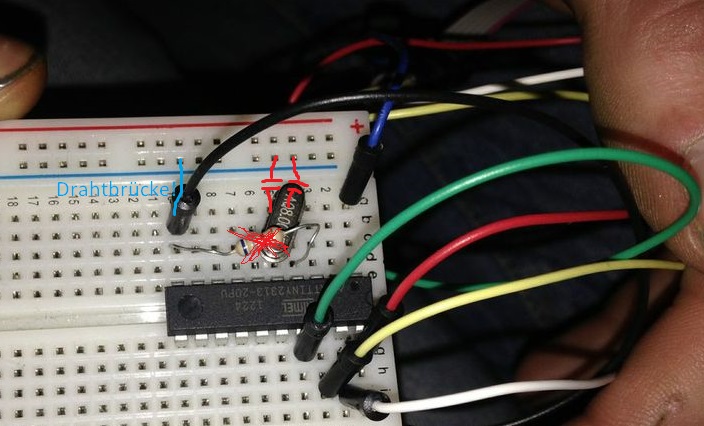

so sollen dann die Kondensatoren ran (der Widerstand ist ja schon weg)
kannst die Kondensatoren aber auch gleich an die Linie vom Massepin des Controllers mit anschließen.
Probiere einfach aus
Grüße
Korni
Versuch mal die Anschlüsse an deinem Stecker zu vertauschen, also die links sind nach rechts und andersrum, die in der Mitte lässt du so
Hallo,
mir ist aufgefallen das in dem datenblatt vom programmer die pins anscheinend vertauscht sind
laut deinen Bildern auch bei deinem Programmer die Standartbelegung vorhanden. Das die Pins wie vertauscht ausssehen liegt daran, das man einmal die Belegung einer Buchse und einmal die Belegung eines Steckers hat. Aber wie man im Bild sehen kann sind die Nummern an den Pins gleich.
Zu deiner Steckbrettbelegung:
Wenn
Rot = VCC
Schwarz = GND
Blau =Reset
Weiß = SCK
Gelb = MISO
Grün = MOSI
ist, sollte alles funktionieren. Mach aber nochmal ein Bild wie du die Drähte mit dem Programmer verbunden hast.
Tim
