Atmega für Transceiver flashen

Moin,

nachdem mein billig-Flower nun auch mit den Internen Programmen den Geist aufgegeben hat, bin ich am überlegen, ob ich mir vielleicht nicht besser von Hennes der Transceiverbau und da rein stopf. 12V hat das Netzteil von dem Ding sowieso, also sollte das kein größeres Problem sein. (Ich kann noch Bilder machen, nur hängt das Teil grad am Stativ für nen Geburtstag heut abend)

Aber meine eigentliche Frage, an der ich grade scheiter ist:
Wie kann ich diesen Atmega flashen? Ich hab schon bischen mit Arduino programmiert usw. aber ich hab keine Ahnung wie ich den Flashen kann. Bei mir am Laptop (Dell Vostro 3550) hab ich auch kein Druckerport oder diesen Sub-D 9-pol. .
Also weiß ich nicht mal mit was ich den flashen soll. Die Anleitung auf Hennes Site hab ich schon gelesen und auch hier im Forum schon gesucht. Ich komm nicht weiter.
Außerdem läuft PonyProg bei mir nicht aufm laptop, es lässt sich nicht installieren mit der Fehlermeldung:

This programm can only be installed on versions of Windows designed for the following processir architecture:
x86

Da gibts doch sicher alternativen, AVR Studio oder so hab ich mal gelesen. Habt ihr da Tipps, was ich nehmen kann/soll als Einsteiger?

Danke
Jojo

Cool, danke für die schnelle Antwort

Als GUI für avrdude hab ich mal das hier gefunden http://sourceforge.net/projects/avrdude-gui/?source=dlp
Und fürn Arduino steht auch recht viel im Netz.
http://arduino.cc/en/Tutorial/ArduinoToBreadboard kann ich damit und meinem Arduino UNO den Atmega 8515 flashen? weil auf dem Bild immer nur Atmega168 steht.

Grüße

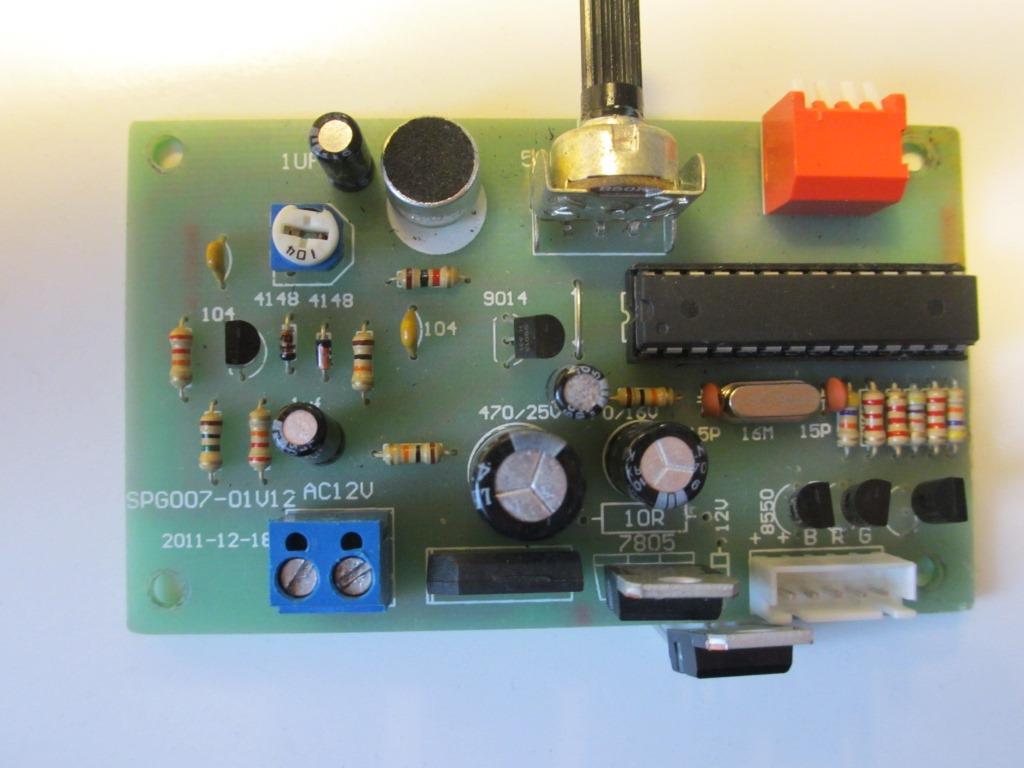

So, hab mal en paar Bilder von dem Scheinwerferchen gemacht:

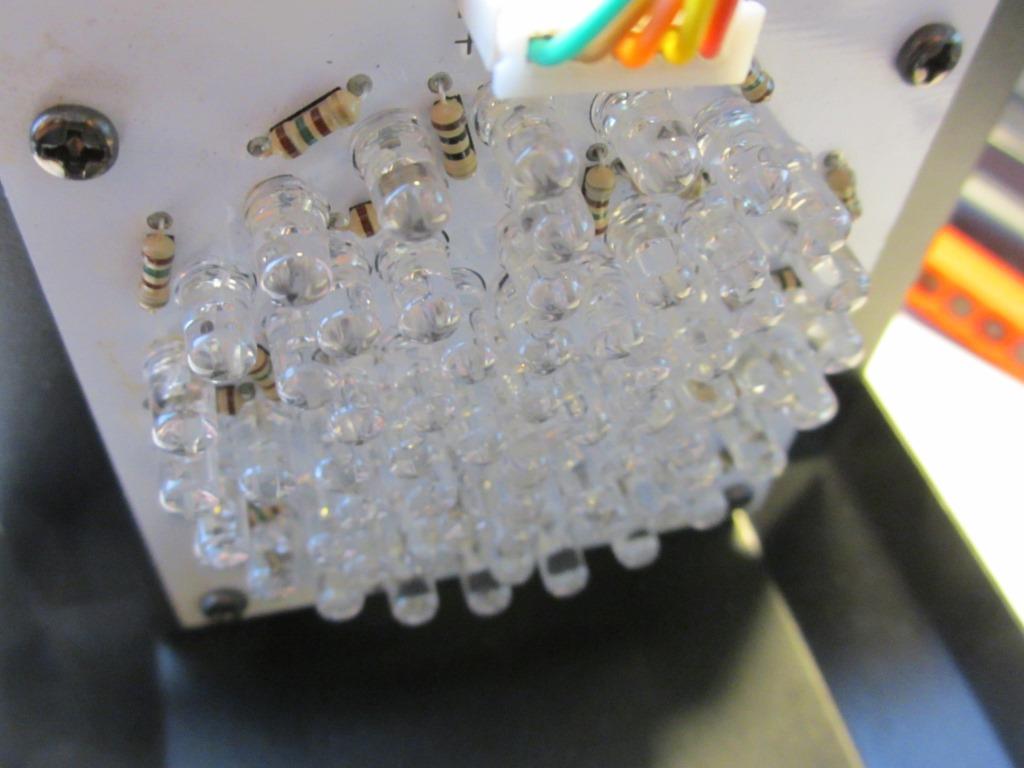

An dem weißen Stecker ist das LED-Panel angeschlossen, die beiden + Pole sind bei beiden Platinen direkt unter dem Stecker wieder verbunden, keine Ahnung, wieso das 2 sind

Das das ja doch einige LEDs sind muss ich noch dieses ULN2803A zwischenschalten? Weil das ja dann im prinzip als LED-Cluster zählt?

Noch n Bild vom netzteil 12V AC, das sollte ja auch für den Transceiver gehen?!

Jetzt bin ich verwirrt aber der Arduino Uno hat trotzdem nen 328er drauf: http://arduino.cc/en/Main/ArduinoBoardUno

Aber meine beiden Transceiver Platinen (hab eine einfach mal so zum ausprobieren noch dazu bestellt) sind schon verschickt
bei reichelt werd ich dann wahrscheinlich morgen bestellen hier hab ich mal nen Link zum Warenkorb, ist alles doppelt drin. Ich hoff mal es fehlt nix Aber ist es sinnvoll den ATmega gleich 3mal zu bestellen, falls einer abraucht? (passiert das oft, so als anfänger? )

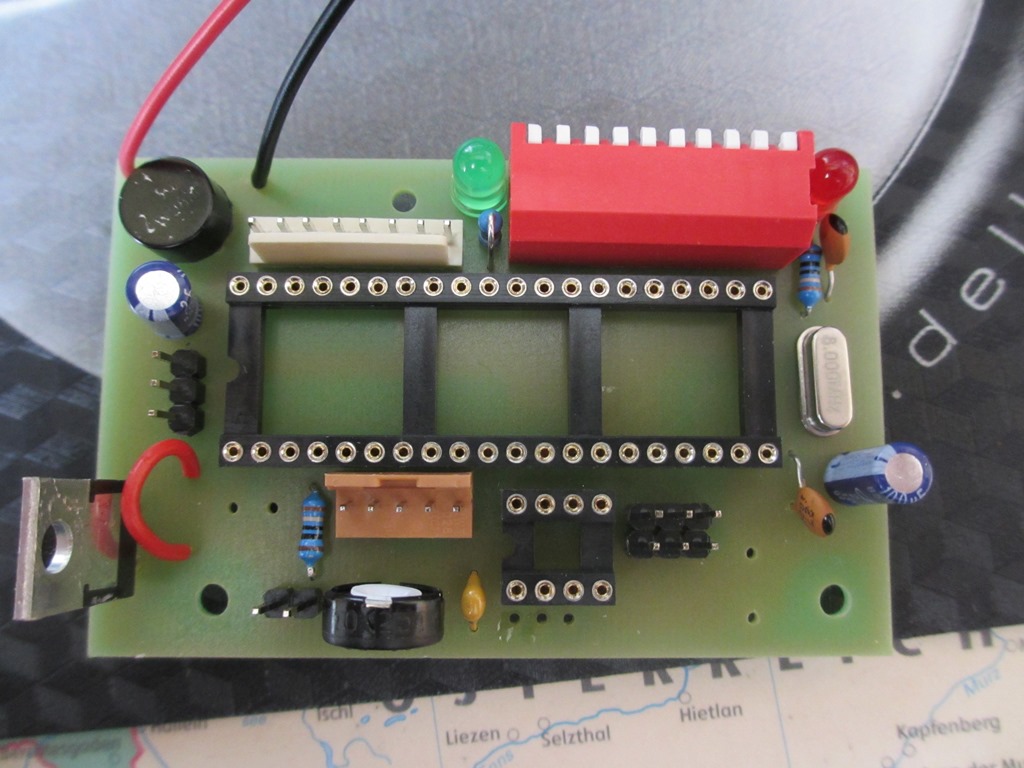

So, ich hab das Ding jetzt gelötet:

Quote from Stefan Krupop

eine "Programmer-Firmware" (im Arduino-Jargon "Sketch") auf den AVR im Arduino zu flashen

Ist das die ArduinoISP, so wies hier beschrieben ist?
Ich hab irgendwie etwas angst, dass der Arduino dabei draufgeht

Danke
Jojo

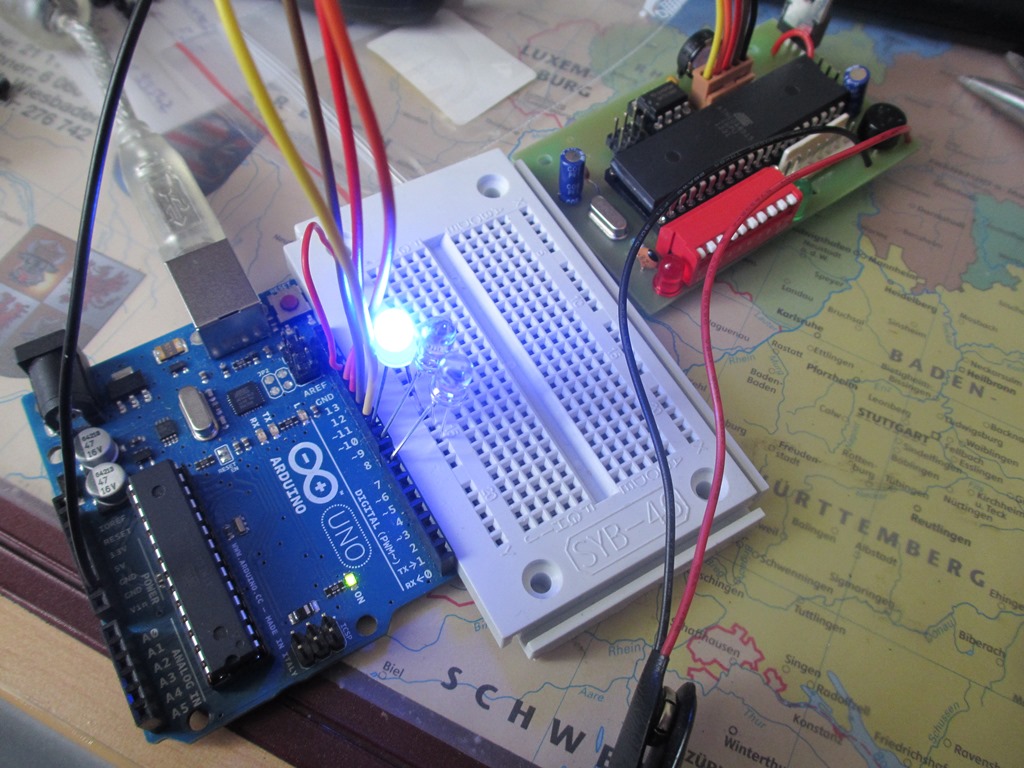

Ich habs jetzt mal so probiert wies hier unter Minimal Circuit steht.
bzw. so ähnlich, da die Pins von dem Atmega328 und dem 8515 nicht übereinstimmen

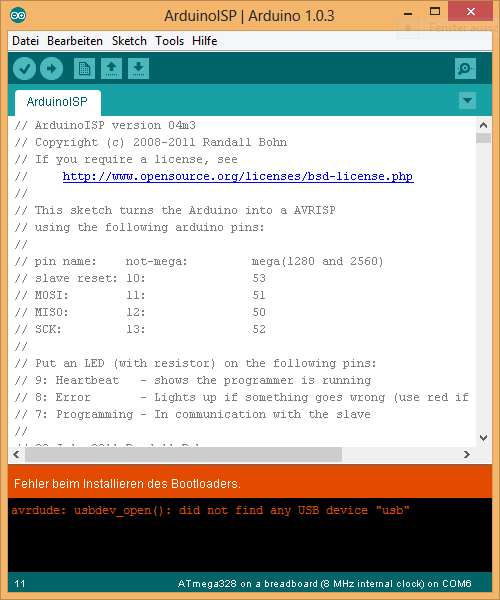

Aber die Pins sollten trotzdem stimmen. Hier gibts ja die Pinbelegung vom ISP Port und die hab ich dann so wies im ArduinoISP "Sketch" am Anfang steht angestöpselt:

Aber es kommt immer der Fehler:

Und auf dem Arduino ist natürlich der ArduinoISP Sketch drauf
und die blaue Heartbeat LED "schlägt"
Hat jemand ne Idee an was das liegt und wie ich das beheben kann?

Ich hätte auch die Teile da um nicht den Minimal Circuit zu benutzen, bin aber zu faul das aufzubauen und umzudenken So wie es jetzt ist sollte es ja aber eigentlich doch funktionieren?!

Danke
Jojo

Edit: Kann das vielleicht daran liegen, dass ich beim löten von IC3 diesem Spannungsglätter oder was das ist leichte Probleme hatte und nicht ganz sicher bin ob das ding kontakt hat?

danke für die schnelle Antwort

Quote from Hoc

- Wenn ich die Farben richtig deute, dann könnte alles richtig verdrahtet sein.

Die Farben haben an sich nix zu bedeuten. Schwarz is GND und gelb ist Reset. das andere steht alles in dem PDF von Hendrik drin.

Quote from Hoc

Da steht was von "Note for the Arduino Uno: you'll need to add a 10 uF capacitor between reset and ground." Vielleicht ist das der Fehler.

Den hab ich vorhin im großen C geholt
außerdem hab ich noch nen neuen 7805 mitgenommen, jetzt ist nur die Frage soll ich den alten irgendwie ablöten und den neuen anlöten soll, auf die gefahr hin, dass dann garnix mehr geht, weil die Platine durchgeschmort ist oder ob ichs einfach so lassen soll
Kann aber so halt sein, weil diese 7805 doch etwas wackelt, dass der überhaupt kein Kontakt hat und der Atmega einfach kein Strom kriegt?! zumindest seh ich dem Transceiver niergens an, dass Strom ankommt, da leuchtet nix, da wird nix warm aber es liegt welcher an.

Naja, ich schau morgen mal weiter

Gruß

Ich glaub ich bin en stück weiter

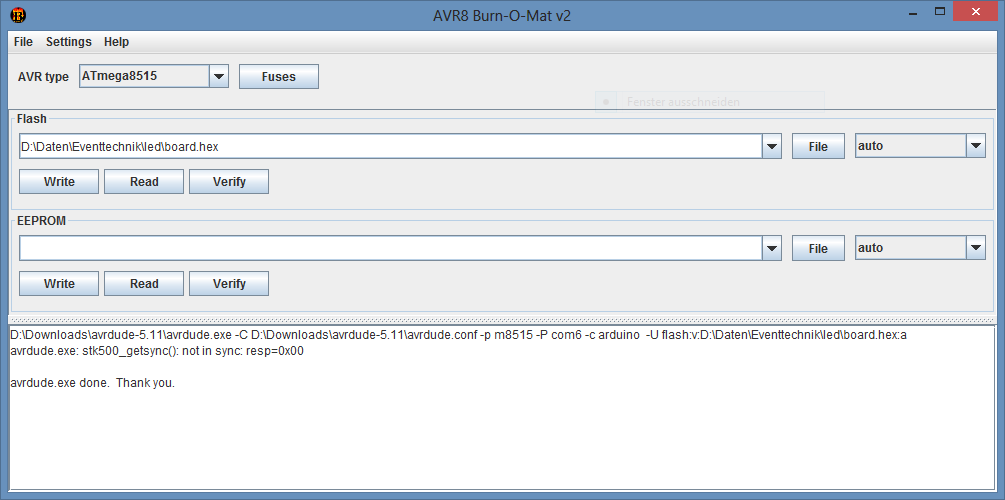

Ich hab jetzt als avr Gui die von U.Radig hier empfohlene Software Burn-O-Mat. Die sieht etwas leichter aus

Aber es kommt der Fehler:

Den Arduino Atmega328 hab ich rausgenommen. Wenn er drin ist kommen noch mehr fehler, dass es nicht der 8515 ist.
Der Fehler kommt egal ob mit oder ohne dem 100µF Kondensator. (Mit dem Kondensator lassen sich aber keine Sketches mehr aufspielen, wenn der Atmega drin ist.)

Jemand ne Idee wie ich den Fehler weg krieg?
Die Fuses sind so gesetzt wie in dem pdf von Hendrik.

Grüße

Der arduino ist COM6, aber der Sketch ist ja garnicht mehr im Spiel, da ich ja den Atmega vom Arduino rausgenommen hab.

Wenn der Arduino Atmega aber drin ist kommt der Fehler:

D:\Downloads\avrdude-5.11\avrdude.exe -C D:\Downloads\avrdude-5.11\avrdude.conf -p m8515 -P com6 -c arduino  -U flash:w:D:\Daten\Eventtechnik\led\board.hex:a


avrdude.exe: please define PAGEL and BS2 signals in the configuration file for part ATMEGA8515
avrdude.exe: AVR device initialized and ready to accept instructions


Reading | ################################################## | 100% 0.00s


avrdude.exe: Device signature = 0x1e950f
avrdude.exe: Expected signature for ATMEGA8515 is 1E 93 06
         	Double check chip, or use -F to override this check.


avrdude.exe done.  Thank you.

Das heißt ja soviel, dass er den falschen Atmega hat?!

Edit: Ja, laut google gehört die Device signature dem ATMEGA328P, welcher nunmal auf dem Arduino sitzt.

Das macht kein Unterschied. Es kommt immernoch der Fehler:

D:\Downloads\avrdude-5.11\avrdude.exe -C D:\Downloads\avrdude-5.11\avrdude.conf -p m8515 -P com6 -c stk500v1  -U flash:w:D:\Daten\Eventtechnik\led\board.hex:a
avrdude.exe: ser_open(): can't open device "\\.\com6": Zugriff verweigert


avrdude.exe done.  Thank you.

(Den hatte ich vorher inzwischen auch schon, nachdem ich nochmal alle kabel neu (aber gleich) eingesteckt hab)

Und ich hab mal probiert das jetzt nicht über den "Minimal Circuit" zu machen, bringt aber nix. Also ich hab auch in den Plänen vom 8515 und vom 328 geschaut, dass die Pins passen.

Immer wenn ich probier den zu flashen geht inzwischen (sogar schon ) die Error LED vom Arduino an Pin 8 an und die "Heartbeat" LED (Pin 9) hört auf zu schlagen
Leider tut sich an der LED an Pin7 nix, weil die zeigt ja an, wenn er in Kommunikation mit dem zu flashenden Atmega (8515) ist.

Ok, jetzt geht die Error LED so schon an, ohne das ich was flash, am anfang blinkt ein bischen die Heartbeat LED und nach 5-10s geht die Error LED an und alles bleibt stehen.

Danke

Ich komm hier nicht weiter Es will und will nicht....
Meint ihr das wird nochmal was oder soll ich mir einfach das ding hier bestellen:
http://shop.ulrichradig.de/Bausaetze/USB-ASP-Bausatz.html
??

Grüße
