Eigenbau Remote-/Movinghead

Hallo zusammen,
wie schon im Thread über die Hubsäule erwähnt, baue ich ein Pan-/Tilt-Einheit, um eine Videokamera drehen und neigen zu können.
Für alle die etwas ähnliches vorhaben, oder auch einen Movinghead bauen wollen, hier eine kleine Anleitung:

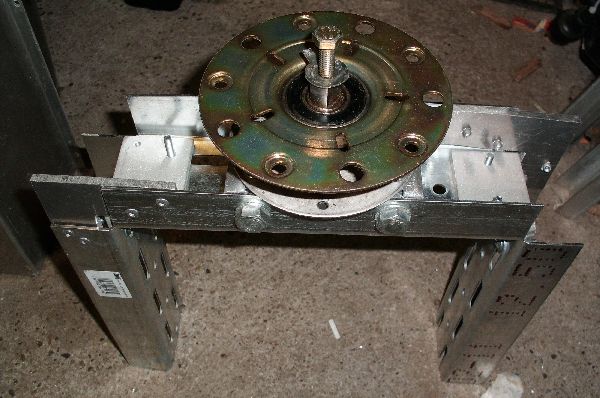

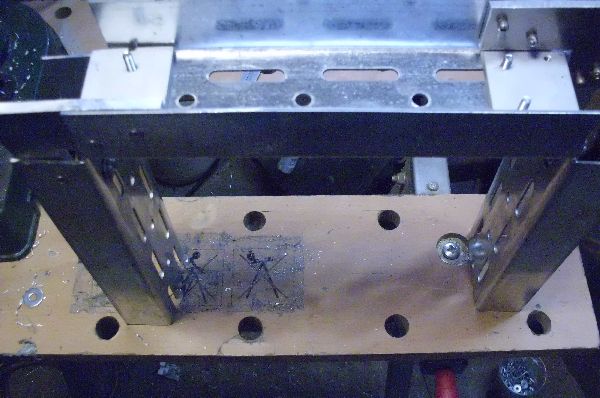

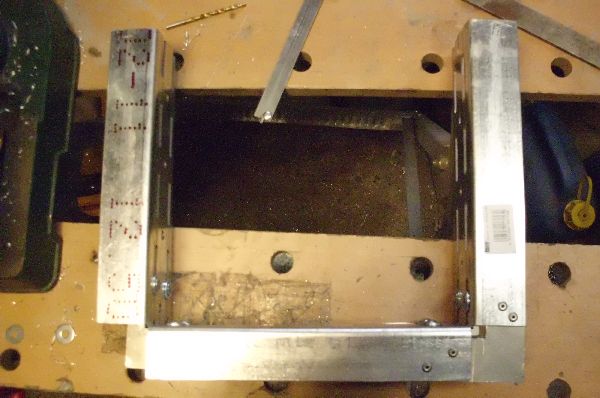

Für den Bügel habe ich, wie Tippfehler vorgeschlagen, ein UA-Profil (75/40/2) aus dem Baumarkt genommen, in U-Form gebogen und in den Ecken mit Aluwinkeln verstärkt.

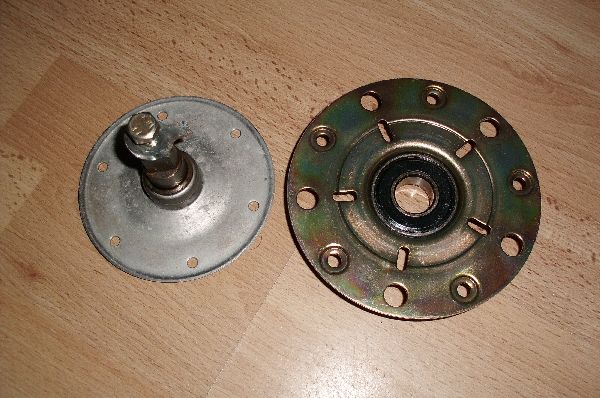

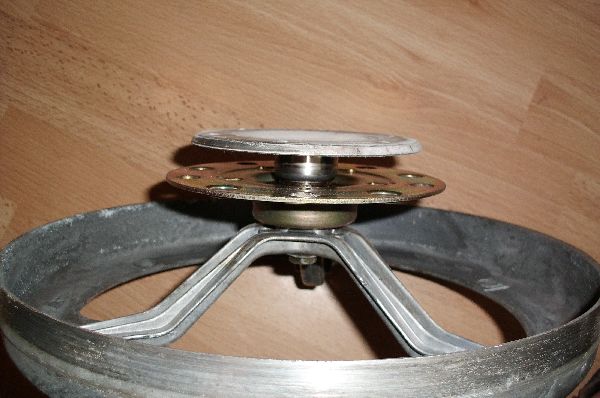

Als Kugellager hab ich eine Waschmaschine receycelt. Das Lager der Trommel eigenet sich super hierfür.
(Alle Bilder im Anhang)

Und hier noch ein Video:

Als nächstes folgt der Innenbügel, auf den die Kamera montiert wird und der für Tilt zuständig ist. Die Steppermotoren hab ich auch schon hier liegen:
Für PAN:
Entweder Sonceboz 6630 (http://www.sonceboz.com/medias/produit…6630-24-v08.pdf) mit 2,75Nm oder Sonceboz 6600 (http://www.sonceboz.com/medias/produit…6600-30-v08.pdf) mit 1,95Nm
Für Tilt:
Sonceboz 6600 (http://www.sonceboz.com/medias/produit…6600-30-v08.pdf) mit 1,95Nm

Der Antrieb soll über Zahnriemen erfolgen. Tippfehler verwendet für seinen Eigenbau "RotoRevo I" eine Übersetzung von ca. 1:8. Ist das Standart oder was könnt ihr mir passend zu den Motoren empfehlen( das es sich um eine Kamera zur Aufnahme handelt, sollten möglichst kleine Schritte möglich sein, aber auch immer noch eine schnelle Drehung möglich sein)

Soweit, sobald ich die Lagerblöcke für die Tiltkugellager habe (die werden von einem Bekannten in der Firma gebohrt), geht es weiter.

Viele Grüße
Michael

Quote

Der Antrieb soll über Zahnriemen erfolgen. Tippfehler verwendet für
seinen Eigenbau "RotoRevo I" eine Übersetzung von ca. 1:8. Ist das
Standart oder was könnt ihr mir passend zu den Motoren empfehlen( das es
sich um eine Kamera zur Aufnahme handelt, sollten möglichst kleine
Schritte möglich sein, aber auch immer noch eine schnelle Drehung
möglich sein)

Kann mir hier niemand helfen wegen dem Antrieb?

Dann noch eine Frage zur Elektronik:
Ich möchte die Ansteuerung der Stepper über einen L297 und L298 realisieren, doch mein Stepper hat 4,7 Ampere . Welche Alternativen gibt es da für den L928? Oder kann ich den auch aus Einzelbauteilen aufbauen?

Viele Grüße
Michael

Hi
Maik: die gehen aber beide nicht, da ich ja 4,7 Ampere benötige. Der SMCI35-Treiber geht für Dauerbelastung bis 4 Ampere.

Ich habe jetzt mal etwas gegoogelt und bin auf mehrere Sachen gestoßen:

• Ich kann zwei L298 parallel klemmen und käme so auf 5-6 Ampere "Schaltleistung"
• oder zwei L6203 benutzen. Das ist eine einfache H-Brücke, deshalb 2 Stück pro Motor. Der IC könnte auch 5 Ampere.

Beide IC's lassen sich dann durch den L297 ansteueren, sodass ich als Steuerung nur noch die Richtung und den Takt benötige. Was meint ihr, welche Kombination ist besser geeignet?
Viele Grüße
Michael

Hi,
ich habe noch nie mit Schrittmotoren gearbeitet. Ist Mikrostepping so wichtig?
Ich habe es gerade mal ausgerechnet. Bei Halbschritt würde ein Schritt (Schrittwinkel 1,9° und Übersetzung 1:8) 0,1125° betragen. In 10 Metern Entfernung wären das dann eine Schwenkbewegung von 1,91cm. Das müsste doch eigentlich reichen, oder nicht?
Gibt es auch noch andere Selbstbautreiber, die Mikrostepping können?
Viele Grüße
Michael
