Danke für den weiteren Input.
Ich möchte keinen Joystick, sondern wirklich einen Dummy-Verfolger, der dann eben die Bewegung an den MovingHead weiter gibt.
Ich habe mir jetzt 12 Bit Magnetencoder (AS5600) bestellt und teste es mal aus.
Viele Grüße
Michael
Guten Abend,
ich würde gerne ein MovingHead als Verfolgerersatz nehmen. Nun ist die "normale" DMX-Ansteuerung per Software, Pult, Joystick, ... sehr schwierig.
Professionell gibt es hierfür z.B. das RoboSpot-System.
Mir schwebt aktuell vor, ein ähnliches, reduziertes System (nur PAN/TILT, Dimmer, Iris) zu bauen. Von der Elektronik ist es für mich kein Problem, habe schon mehrere Dinge mit Arduinos und DMX gebaut und programmiert.
Wo ich gerade hänge ist, wie erfasse ich die Drehbewegung meiner Fernsteuerung.
Wenn ich einen MovingHead mit 540 Grad Drehwinkel und 16 Bit Ansteuerung habe, dann wären es für 180 Grad 21.675 Schritte. Selbst wenn ich es gröber auflösen würde, liefert ein Standard bezahlbarer Drehencoder nur ca. 600 Impulse pro Umdrehung.
Hat jemand von euch eine Idee, wie ich die 180 Grad Drehbewegung entsprechend erfassen könnte?
Vielen Dank
Michael
Wenn es bezahlbar und sicher sein soll, würde ich eher auf ein Kabuki-System setzen, mit dem du den Vorhang abwirfst. So wäre dann der nächste Vorhang dahinter zu sehen.
Ich habe dies schonmal total primitiv gelöst, indem ich in einen Holzbalken jeweils 2 Schraubösen nebeneinander geschraubt habe. Durch diese Schrauben kam ein Bolzen, an dem wiederum der Vorhang hing. Alle Bolzen habe ich mit einem langen Seil Verbunden, sodass man daran alle Bolzen herausziehen konnte. So viel der Vorhang ohne Probleme
Hallo Lukas,
ich finde gerade nicht, bei wem ich war.
Aber schau mal auf dieser Liste, da sind verschiedene Prüfer gelistet:
http://www.vbg.de/DE/3_Praeventi…ndige_node.html
Viele Grüße
Michael
Hallo Lars,
die einfachste Möglichkeit ist die Tastatursteuerung. Du müsstest einfach ein Relais (vermutlich 12 oder 18 Volt Wechselspannung) parallel an deine Klingel hängen. Den Arbeitskontakt schließt du parallel an eine alte Tastatur an, sodass das Relais einen Tastenkontakt simuliert.
Komplizierter geht es natürlich auch.
Du könntest auch einen Arduino zur Klingelerkennung verwenden und diesen ein DMX-SIgnal senden lassen und per DMX-In in DMC einlesen.
Viele Grüße
Michael
Hi,
wo gibt es diese Magnete und was kosten die?
Gruß
Michael
Hallo Jens,
du kannst in der Bewegungsszene unten rechts jeder Position eine Szene zuordnen, sprich bei Position Null Dimmer on und bei Position x Dimmer aus.
Viele Grüße
Michael
Als alternative würde mir noch 3 Schütze einfallen. Dann könntest du mit einem Wahlschalter jeweils einen anwählen und könntest sogar unter Last schalten
Hallo,
ich habe gerade mal getestet und auf die schnelle auch nichts gefunden.
Du könntest dir aber im DDF einen virtuellen Kanal anlegen, der nur den Bereich 140-195 auf dem realen Kanal 8 abdeckt.
Viele Grüße
Michael
Guten morgen,
die von dir vorgeschlagene Platine sollte funktionieren. Du hängst diese mit in die DMX-Leitung, gibst ihr eine Startadresse und programmierst bei deinen Szenen dann zusätzlich die RGB-Pultlampe mit.
Viele Grüße
MIchael
Wenn du basteln kannst, würde ich eine Lösung mit dem Arduino empfehlen.
Du benötigst irgendein Arduino-Board (z.B. hier), einen Sn75176 (z.B. hier) und einen 100 Ohm Widerstand. Noch etwas Software dazu und fertig ist der DMX-Sender für ca. 10 Euro. Der kann dann einfach angesteckt werden und sendet die passenden DMX-Werte für weißes Licht
Hier findest du weitere Infos
Viele Grüße
Michael
Würde mich auch über eine freuen (das müsste dann die Nummer 3 sein)
Wie wäre es mit Forum-News als RSS-Feed bereitstellen und diese automatisch in Facebook posten lassen.
So handhabe ich das auch bei diversen Seiten
Hallo zusammen,
wie robust ist ein DMX-Signal wenn man es nicht "ordnungsgemäß" verkabelt ist? Ich habe in einer Festinstalation 4 DMX-LED-Scheinwerfer die mit jeweils 15 Meter Kabel verbunden sind. Kann ich mir in der Wanddose die zweite Buchse sparen und direkt weiterfahren und zum Scheinwerfer eine Stichleitung von ca. 30 cm ziehen oder sind Störungen vorprogrammiert?
Danke Michael
Vielen Dank für die Rückmeldung.
Das mit dem Kontergewicht stimmt, soweit habe ich noch garnicht gedacht. Bezüglich 2 Motoren, die Ketten sind schon sehr wuchtig im Gegensatz zu einem Stahlseil.
Es soll auf keinen Fall eine Bastellösung geben, deshalb sind ja schon entsprechende Firmen angefragt. Auf der anderen Seite verkaufen diese auch gerne ihre Produkte, wenn man selbst nicht mal kritisch nachfragt. Und Kettenlifte in D8 Plus (wurde mittlerweile abgestuft, da ein Verfahren über Personen nicht notwendig ist) sind gebraucht günstiger und einfacher zu bekommen als eine entsprechende Seilwinde.
Bisher liegen mir noch keine konkreten Angebote der Firmen vor, die haben bisher die Anforderungen und Skizzen, die Angebote sollten dann demnächst kommen.
Viele Grüße
Michael
Guten morgen zusammen,
ich bin gerade für eine Location auf der Suche nach einem festeingebauten Bühnenzug mit zwei Tragseilen. Eine Fachfirma hat jetzt eine Seilwinde nach BGV-C1 vorgeschlagen, die dann auf zwei Seile verzweigt, wie bei einem Handkonterzug.

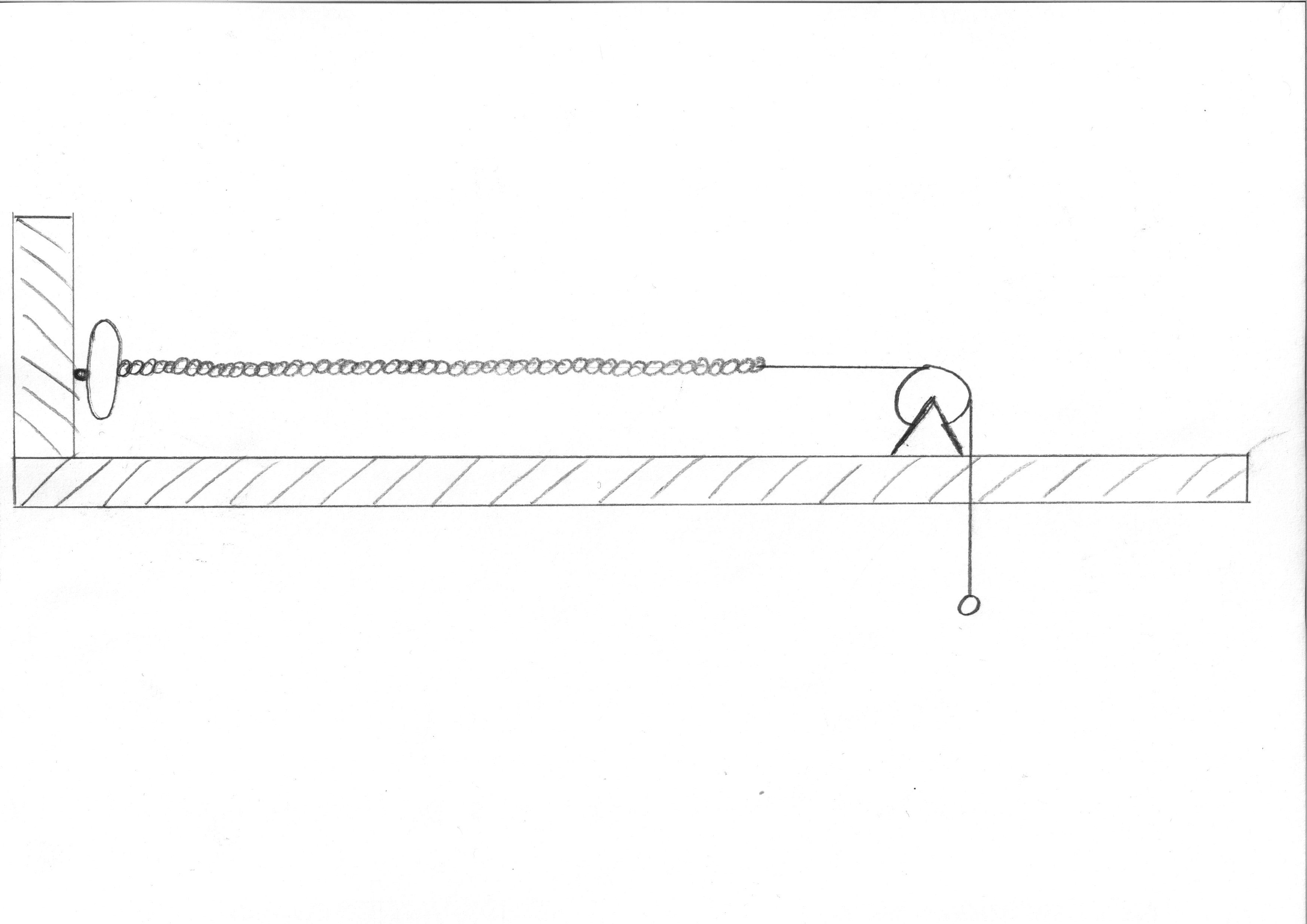

Jetzt stellt sich uns die Frage, könnte man die Seilwinde auch durch einen Motorkettenzug ersetzen? Das Problem wäre, dass dieser nicht vertikal nach oben ziehen müsste, sondern in die horizontale (siehe Skizze). Ist das möglich?
Der Vorteil wäre, dass Kettenzüge teilweise viel günstiger als eine entsprechende BGV-C1 Seilwinde sind.
Vielen Dank Michael
Guten Abend zusammen,
ich habe mal weiter geforscht und bin beim "Arduino pro mini" hängen geblieben. Der kostet wenige Euros, hat alles an Bord und es gibt fertige Liberys für DMX und I2C. Den werde ich mir demnächst mal bestellen und einfach testen.
Hat vielleicht jemand damit schon Erfahrungen gesammelt?
Gruß
Michael
Zum Thema Digitast:
Ich bin die ganze Zeit davon ausgegangen, dass ich die Frontplatte selbst fertige. Da wären dann nur runde Bohrungen möglich gewesen.
Und selbst wenn ich sie fertigen lasse, weis ich nicht, wie groß meine Präzision beim Platinen herstellen ist, sodass alles passt. Deshalb wären mir Taster für den Frontplatteneinbau (mit Gewinde oder Snap-in) lieber
Viele Grüße
Michael
Hallo
Danke Stefan für die vielen Links.
Der sieht doch gut aus: https://sites.google.com/site/rpidmx512/home
Der kann sogar RDM
Das ist aber nur ein Empfänger, ich muss ja senden.
Es scheint wirklich ein Problem zu sein, die Baudrate einzustellen. Deshalb die Idee mit dem externen Interface. Die Idee mit dem I2C nach DMX gefällt mir sehr gut, allerdings gibt es hier je nach Lösung Probleme:
- Ich habe keine Ahnung von µC-Programmierung, es wäre aber wohl die günstigste Lösung (und einfachste Lösung)
- ICs I2C nach UART gibt es wohl, aber was ich gefunden habe ist teuer oder nicht verfügbar ( z.B. sc18im700, max3108)
Ich glaube die µC-Lösung dürfte da dann doch am einfachsten sein.
Ich habe auch schonmal gesucht und viele Sachen zum Thema AVR und DMX bzw. AVR und I2C-Slave gefunden. Dann muss ich es nur schaffen, beides zu verknüpfen
Viele Grüße
Michael
Ich habe jetzt das Forum nochmals durchsucht und nichts gefunden.
Ein andere Distribution geht nicht, da der Raspberry Pi als zentrale Steuerung der Lichtanlage in unserer Kirche dient.
Die Standartlampen werden über Stromstoßschalter vom Pi geschaltet und teilweise über ein 0-10 Volt Siagnal gedimmt (Die Ansteuerung erfolgt über I2C vom Pi aus). Jetzt kommen allerdings noch ca 5 DMX-Lampen dazu, die über das gleiche Programm ansprechbar sein müssen.
Die Alternative wäre, wenn das überhaupt geht, ein AVR, der per I2C Daten entgegen nimmt und DMX ausgibt. Allerdings habe ich keine Ahnung von µC-Programmierung
Viele Grüße
Michael
