Eure Meinung zu: Umsetzung Frontplatte

Hallo,

ein leidiges Thema in der Elektrotechnik ist und bleibt die Mechanik...
Zwar kann man die noch so tollsten Sachen umsetzen, aber wenn es an das Gehäuse, Schalter, etc... geht, dann stoßt man schnell an seine Grenzen.

Diese heißt bei mir dieses Mal: Frontplatte.

Mittlerweile ist eines meiner drei 19" Geräte elektrotechnisch und mechanisch soweit fertig, dass nur noch die Frontplatte fehlt (und das Netzteil...).
Es handelt sich hier um einen Hoelscher-Analyzer mit der Firmware von Fisl. Bei bedarf, kann ich heute noch ein paar Fotos machen und hochladen.

Nun ja. Frontplatte. Das Design an sich steht soweit in meinem Kopf. Es hakt nur an der Umsetzung, wo ich genau auf Eure Meinung, Erfahrung oder Tipps dazu hoffe.

Zuerst zum Design selbst: Die Frontplatte ist 50cm lang und 4cm Breit, Stärke: 2mm.
Sie wird in einem matten dunkelblau lackiert und soll einige Schriftzüge und designtechnische Linien und Kästen bekommen.
Ist an sich nichts weltbewegendes.

Jetzt zur Umsetzung. Ich habe mehrere Möglichkeiten (falls Euch noch welche einfallen, bitte sagt bescheid):
a) Ich kaufe mir spezielle Frontplattenfolien (transparent), drucke mit Laserdrucker die Schrift, etc... drauf und klebe diese am Ende auf die blau lackierte Frontplatte
b) Fräsen könnte ich auch - aber leider fehlen mir aufgrund der Größe Rechts und Links ganze 5 cm (wenn ich mich noch richtig erinnere) , was etwas doof ist. Andererseits stellt sich hier die Frage, funktioniert es überhaupt richtig, wenn ich in eine lackierte Frontplatte mit einem Stichel einen Schriftzug, Linien, etc... reinfräsen will - sieht man das dann überhaut? (Klar ist, dass ich durch die Lackschicht bis auf das blanke Alu runter muss...
c) ich lass es sein mit der Schrift, etc...

Was haltet Ihr von den Folien? Taugen die was? Oder soll ich mir Fräsen antun?

Vielen Dank und Grüße,

Black

Vielen Dank für Eure Antworten !

Letz Fetz
Du hast recht, diese Aspekte kommen beim Fräsen natürlich noch hinzu

Zu den anderen Varianten:
Da die Schrift relativ klein wird (wie Ihr sie ja sicherlich von 19" 1HE Geräten kennt), wird das eine wahnsinnige Feinarbeit... und man muss echt damit dann geduldig sein...
Werde es mir mal durch den Kopf gehen lassen.

Vielen Dank und Grüße,

Black

Quote from David

Wo würdest du denn Fräsen lassen?
...
Passt jetz nich so zum Thema, aber warum machst du das Dunkelblau? ich find schwarz viel besser^^

Selber fräsen... Ich hab da rein zufällig eine rumstehen.
D.h. Ausbrüche fräsen, etc... so kein Problem - aber bei Schrift wird es schwer, da ich die nicht von Hand programmieren kann - da muss ich dann schon auf AutoCAD oder Ähnliches umsteigen und dann die Zeichnungen in entsprechende Fräsdaten umwandeln etc...
Zumal mir vom Verfahrweg links und rechts jeweils 5cm fehlen... d.h. ich hab schon mindestens einmal umspannen mit drin...
Also alles im allem sehr aufwändig...

Dunkelblau hmm...
Kommt vielleicht daher, dass ich mal hier irgendwo im Forum schon mal eine 19" Variante vom Analyzer gesehen habe (schon 3-4 Jahre her) und die eine blaue Frontplatte hat - seitdem gefällt mir eigentlich die Farbe als Frontplattenfarbe.
Wobei ich eigentlich eher was helles nehmen müsste, wegen dem Kontrast zur Schrift... (je nach dem, was sich hier letztendlich ergibt).

Eloxiertes - du sagst es - ist nicht gerade leicht eine 4cm breite, 2mm Starke Leiste zu finden (im Baumarkt für erschwingliche Preise - und dann noch eloxiert...).
Zumal der Lack auch den ein oder anderen Bearbeitungskratzer überdecken könnte...

Viele Grüße,

Black

Quote from David

Wenn due ja schon eine eigene Fräse hast würd ich es auf jedenfall mal damit probieren.

Vlt erstmal aufem Örtlichen Schrottplatz oder so en Teststück auftreiben.

Hab mich gradmal kurz beim Panel-Pool durchgeklickt, da is maximale Breite zwar nur 490mm aber 19" sind ja eh nur 480mm.
Raus kam dann en Preis von 36€, wenn du nicht gerade damit in Serien Produktion gehen willst halt ich das eigentlich für nen guten Preis, allerdings hab ich keine Ausfräsungen für Display, Taste, usw eingerechnet.

Teststück wäre kein Problem - Frontplatte ist einfach "Stangenware". Einfach neues Stück runter schneiden und loslegen.

Naja, wenn ich kein Natur sondern blaues Alu haben will, so komme ich mit meinen Fäsungen, Bohrungen und Beschriftung auf 75 Euro... und da ist die Schrift gerade mal Graviert und nicht mit Farbe hinterlegt...
Etwas teuer...

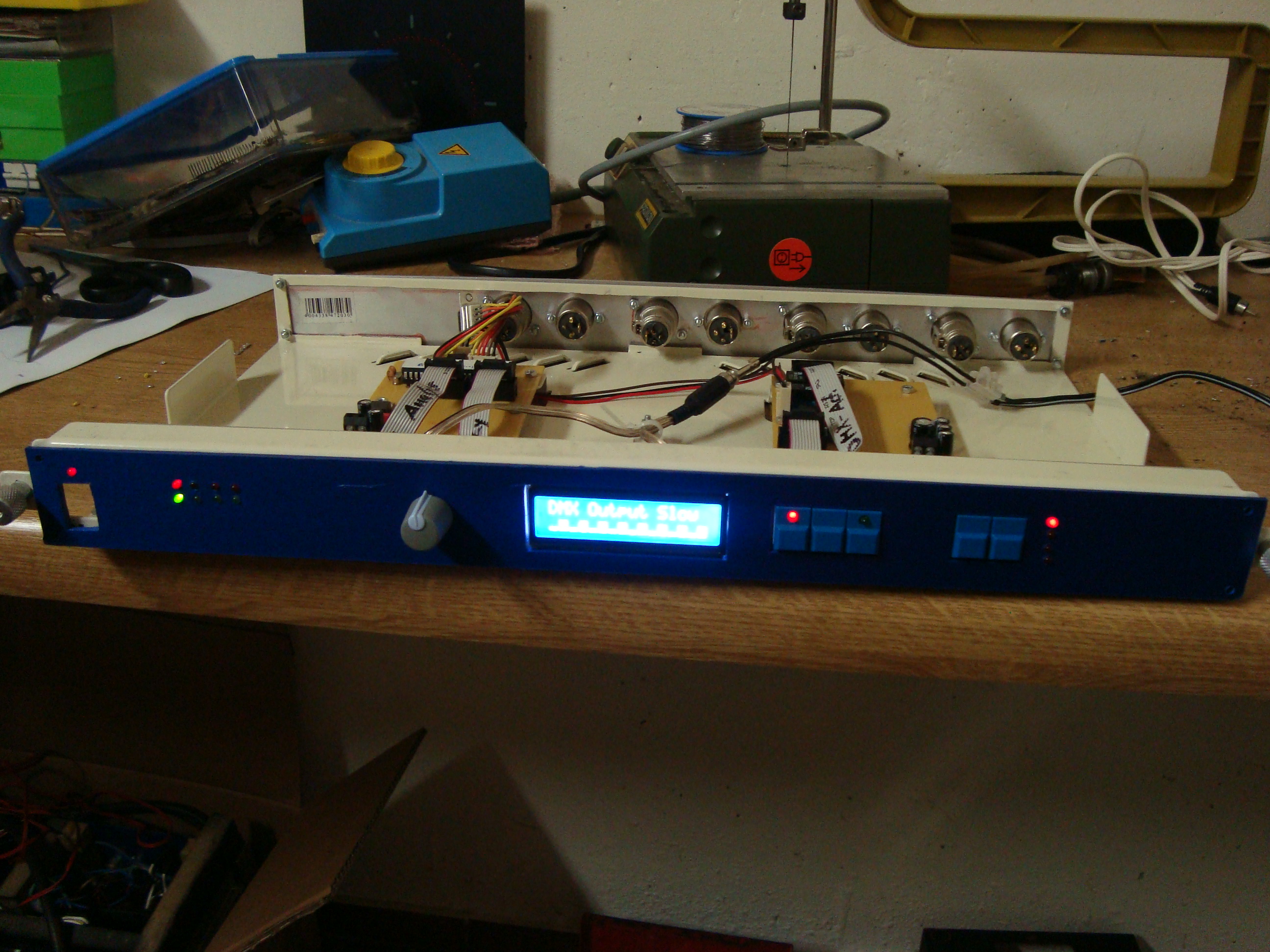

Habe mal paar Fotos angehängt (auch mit Prototyp Frontplatte aus Kunststoff)

Grüße,

Black

Quote from Stefan

Quote from Black

und da ist die Schrift gerade mal Graviert und nicht mit Farbe hinterlegt...
Etwas teuer...

Das wär das kleinste Problem, das bekommt man auch selbst schnell hin: Gravur mit Lack in gewünschter Farbe nachfahren, und dann sofort abwischen - zurück bleibt nur der Lack in der Vertiefung. Stell ich mir nicht so schwierig vor

Kostet in meinem Fall aber 15-20€ mehr...

Hallo,

derzeit komme ich etwas wenig zum weiterbauen.

Habe aber mittlerweile mal die Rückplatten hergestellt, da diese lediglich Bohrungen brauchen (einfacher)

Beschriftung werde ich vermutlich letztendlich mit einer Klebefolie realisieren (für die Frontplatte) und Stellenweise für die Rückplatte (im Nachhinein).

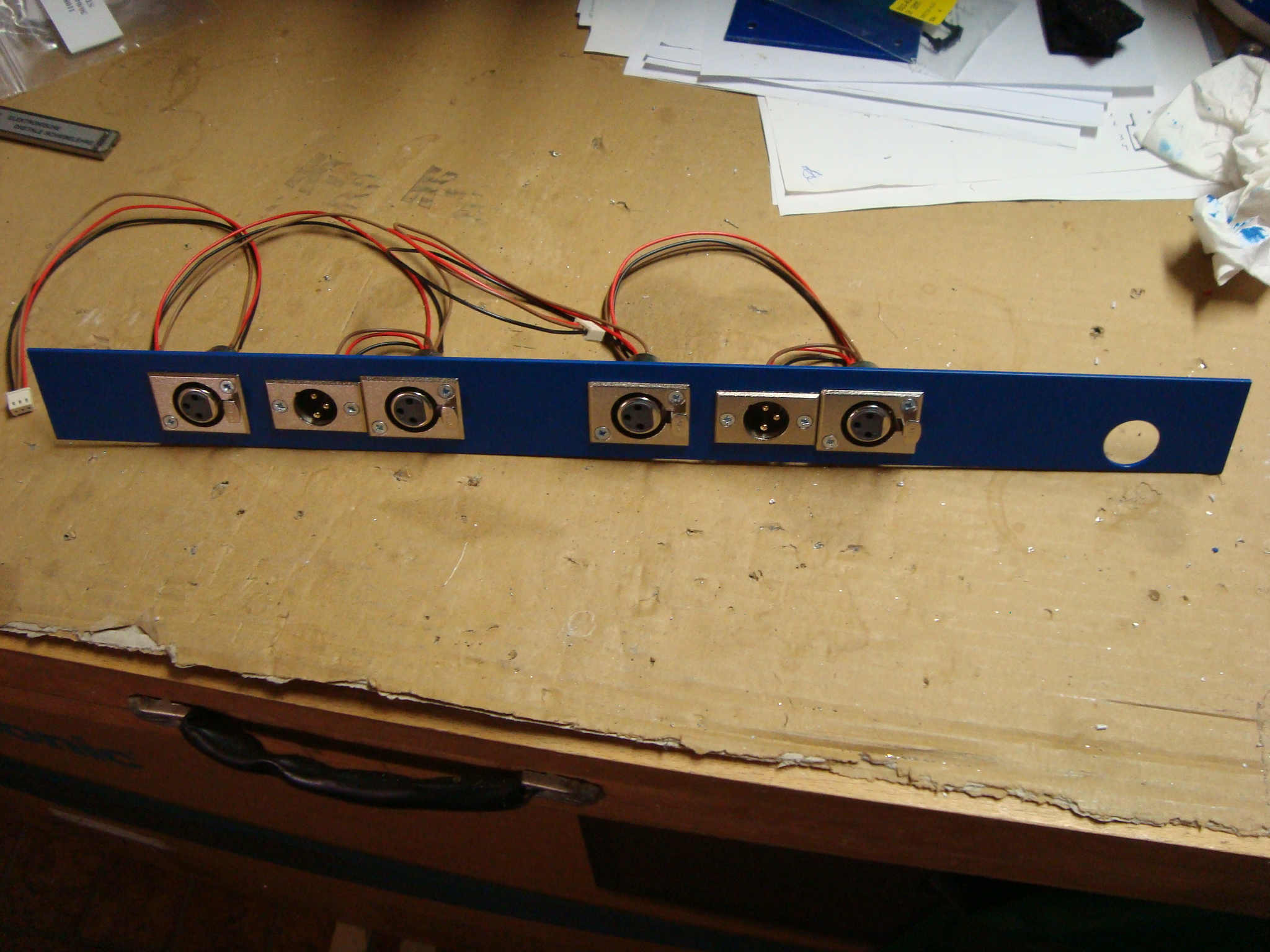

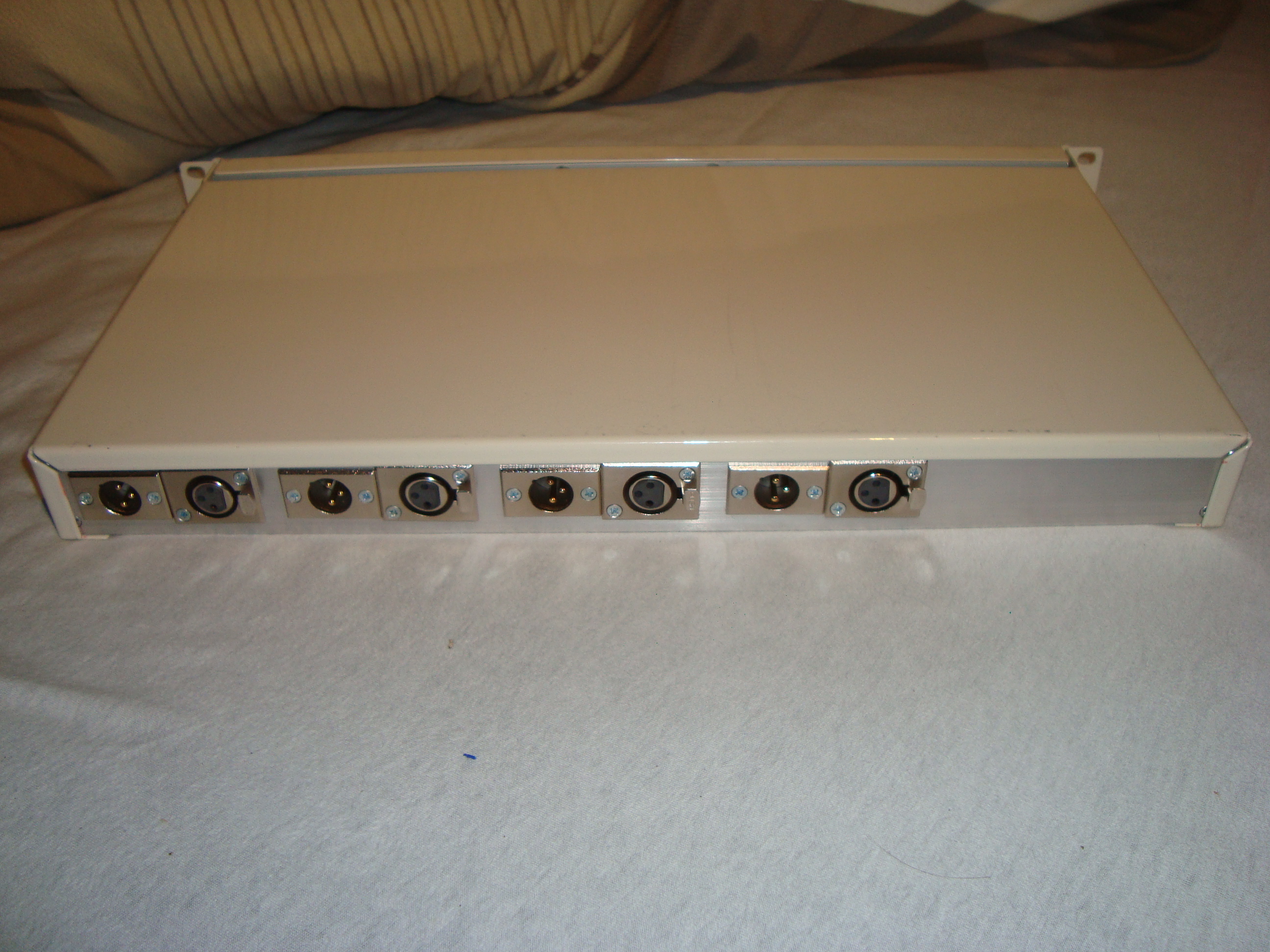

1.Bild: Rückplatte von meinem Doppel DE-Interface im 19" Gehäuse

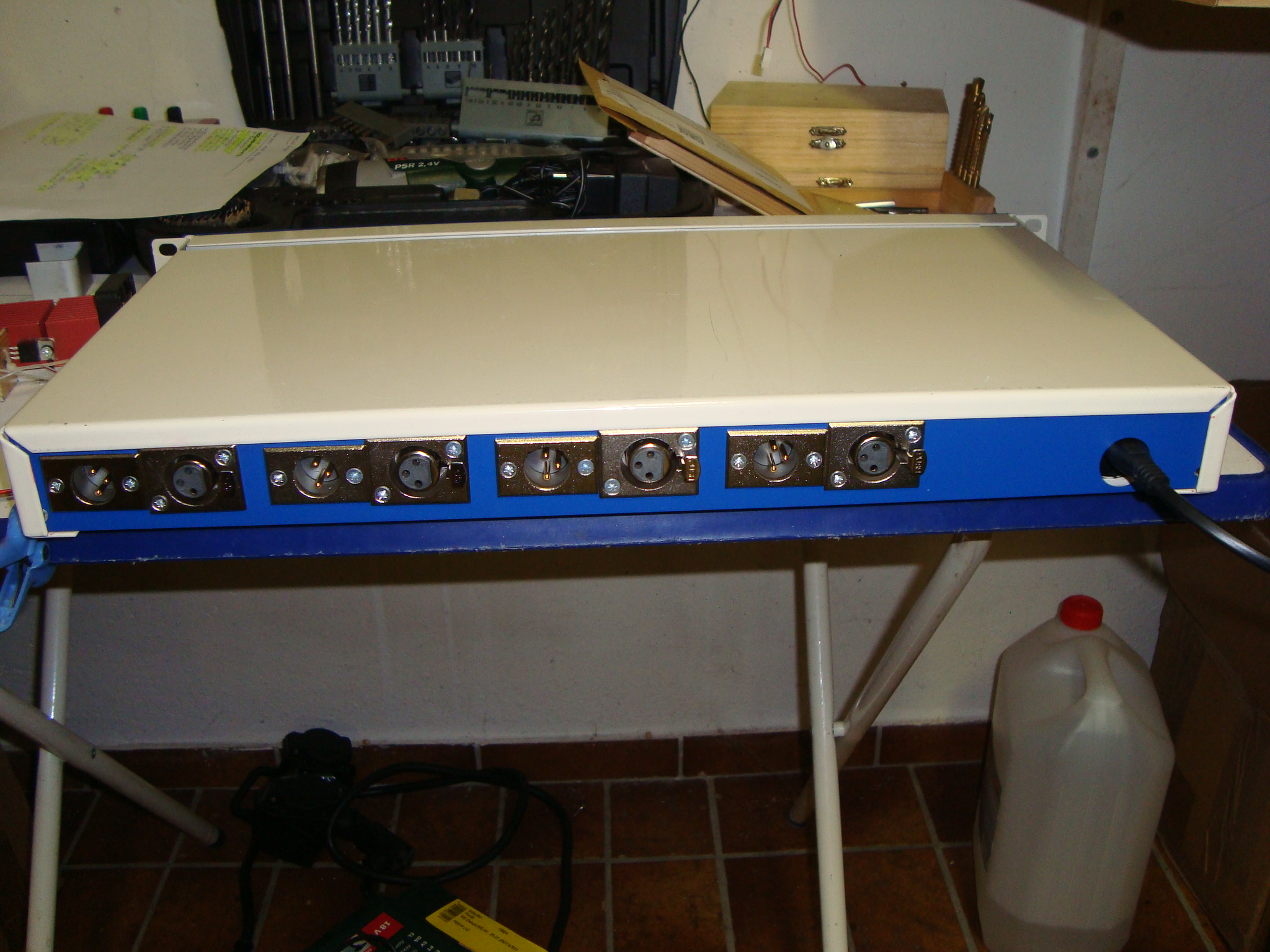

2.Bild: 19" Analyzer mit eingebauter Rückplatte

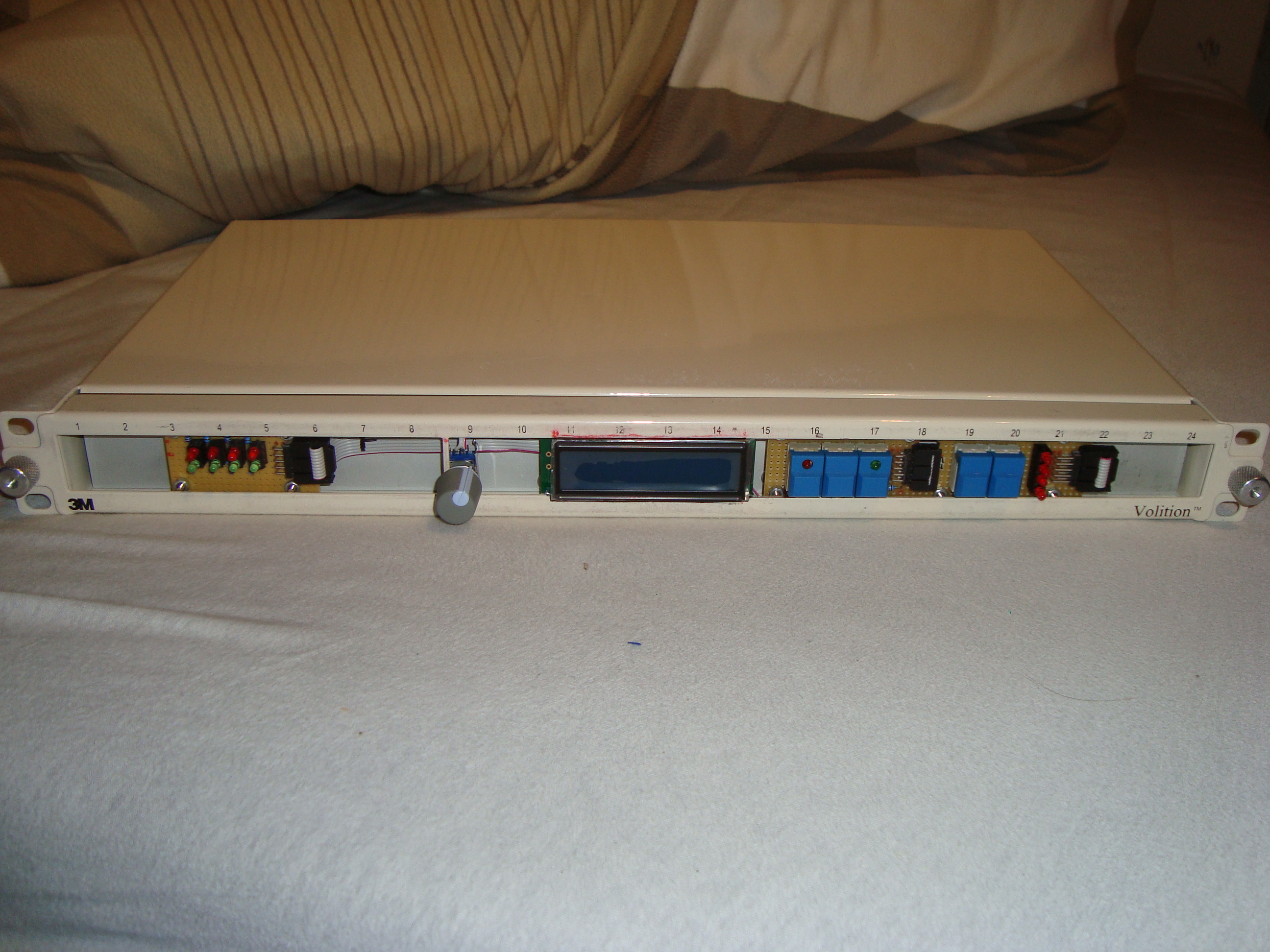

3.Bild: Prototyp der 19" Frontplatte des Analyzers aus Kunststoff

Grüße,

Black

PS.: Anstelle des Loches, wo das Eurokabel hineingeht (wo direkt dahinter ein Tischnetzteil eingebaut ist) wird später eine Kaltgeräteeinbaubuchse hinkommen.
Derzeit will ich noch keine 220V im Gehäuse haben, da noch unerklärlicherweise mein Gehäuse ein anderes Massenpotential hat als Erde...

Quote from chris.k

Gemessen mit Duspol o.ä. unter Last?

Nein - nicht mit Duspol, sondern mit Finger auf blankem Metall - gibt ein schön leichtes "Kribbeln" - obwohl nur Masse meiner 12V auf dem Gehäuse liegt...

Da ich leider im Bezug auf das Spüren von niedrigen Spannungen und Ströme in einem anderen Threat leider etwas angezweifelt wurde und ich derzeit leider keine Zeit habe dem etwas weiter Nachzugehen, kommt später vielleicht noch ein eigener Threat dazu.

Quote from chris.k

Ansonsten sehr schöne Arbeit! Einziger Kritikpunkt: Die Buchsen.

Danke
Naja. Für Neutrik reicht halt das Kleingeld nicht... (und an 5pol. Fanatiker: Hab nur 3pol. Geräte...)

Gehäuse ist auch "nur" ein leeres LWL-Patchpanel Gehäuse, wo ich 5 Stück vor dem Alteisen gerettet habe...

Grüße,

Black

Quote from chris.k

Mess mal nach, dürften unbelastet etwa 115 Volt sein. Diese Spannung entsteht durch die Y-Kondensatoren in den Netzfiltern der Geräte im DMX-Bus (Kapazitiver Spannungsteiler)

Ähm... Ich betreibe den Analyzer derzeit mit einem vergossenen Tischnetzteil - da ist nix mit 115V...

Das "Kribbeln" entsteht dadurch dass des einen Potentialunterschied zwischen mir (Erde - ich steh ja drauf) und der Masse des Gerätes (welches mit dem Gehäuse verbunden ist) vorhanden ist. Der Spannungsunterschied und der Strom ist sehr gering (die genauen Zahlen habe ich nicht mehr im Kopf) (nichts mit 115V, sondern eher in der Größenordnung mit 0,2V und 0,x mA).

Es ist halt nervig, wenn man gerade mit dem Ellenbogen beim Testen gegen das Gehäuse stößt - da tut es dreimal so gut.

Leider kann ich derzeit nicht das Gehäuse Erden, da mir im Eurokabel der Erdungsleiter fehlt - später soll mit dem Einbau der Kaltgerätebuchse soll dann die Erdung natürlich kommen - aber bis dahin wollte ich erst einmal das hier aus der Welt schaffen.

Wie ich bereits erwähnt hatte, hatte ich schon mal so ein ähnliches Problem. Damals war das Gehäuse des Gerätes aus Kunststoff (war ein Splitter). Da hat sich dann auf einmal mein angeschlossenes Lichtpult mit Metallgehäuse auf einmal mit einem "Kribbeln" gemeldet, wenn man die Metallfläche berührt hat (bzw. darübergestrichen hat)...

Das will ich eigentlich erst später in einem eigenen Threat klären - denn derzeit Fehlt mir leider die Zeit dazu und habe auch nicht das Gerät gerade zur Hand.

Vielen Dank,

Black
