LED DMX Multifunktionsgerät

hi,

ich habe mein erstes selbstbaugerät technisch fertiggestellt.
der dank gilt vielen, die mich unterstützt haben, u.a. malte beim zusammenbau des dmx-transceivers,ebens hendrik h. für das bereitstellen der informationen zum zusammenbau des selbigen, etc.

herausgekommen ist ein teil, das aus 4x 10w-leds besteht, rot, grün, blau und zusätzlich weiß. damit hat man im kleinen maße ein rgb-stroboskop, blinder, washer, fluter, oder wie auch immer man das nennen mag.

einen eindruck kann man hier gewinnen (mit handy aufgenommen, daher nur schlechte qualität).
http://www.youtube.com/watch?v=yl8ev6yGsFQ

mehr details habe ich in einem anderen forum formuliert, ich weiß nicht, ob ich das hier verlinken darf...?

gruß,
astrakid

eigentlich wollte ich nur etwas mit LEDs herumexperimentieren, um unsere Lichtanlage fürs Ferienlager aufzupeppeln. Im Endeffekt ist sie runderneuert worden, aber die Billigstroboskope, die wir ergattert haben, waren wirklich zu billig. also wollte ich sie eigentlich aufmotzen.

irgendwie bin ich dann an eine 10w-led (kaltweiß) gekommen, die ich dafür verwenden wollte. Das ganze soll per DMX steuerbar sein. eine platine habe ich anfertigen lassen (bin da nicht so ein spezialist). der controller unterstützt 9 pwm-kanäle. daher habe ich mir gedacht, wäre es doch verschwendung, nur weiß zu verwenden. also habe ich noch je eine rote, grüne und blaue 10w dazu besorgt. damit kann mal also farbig stroboskopen. und durch den abstrahlwinkel von >100° kann man damit auch noch mehr einsatzgebiete abdecken (washer, fluter) - allerdings alles im sehr kleinen bereich (für unsere kinderdiscos mit 120 personen wird es gut hinkommen).

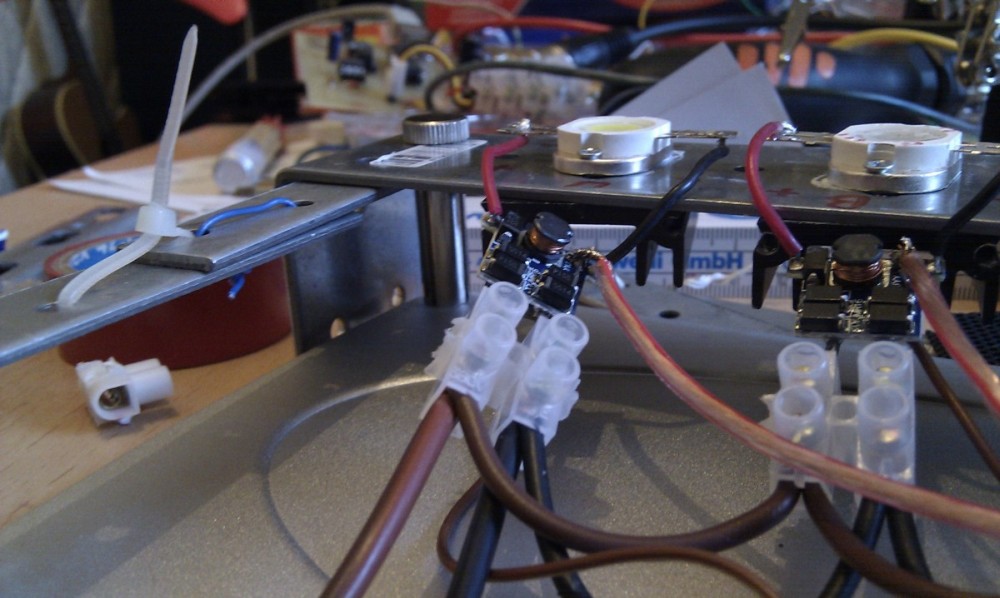

das ganze leidet momentan an meiner zeitknappheit (wie bei vielen vermutlich). aber immerhin bin ich soweit, dass ksqs (pt4115e) daran angeschlossen sind und mit dem dmx-controller funktionieren (zumindest im automatik-prgoramm-modus).

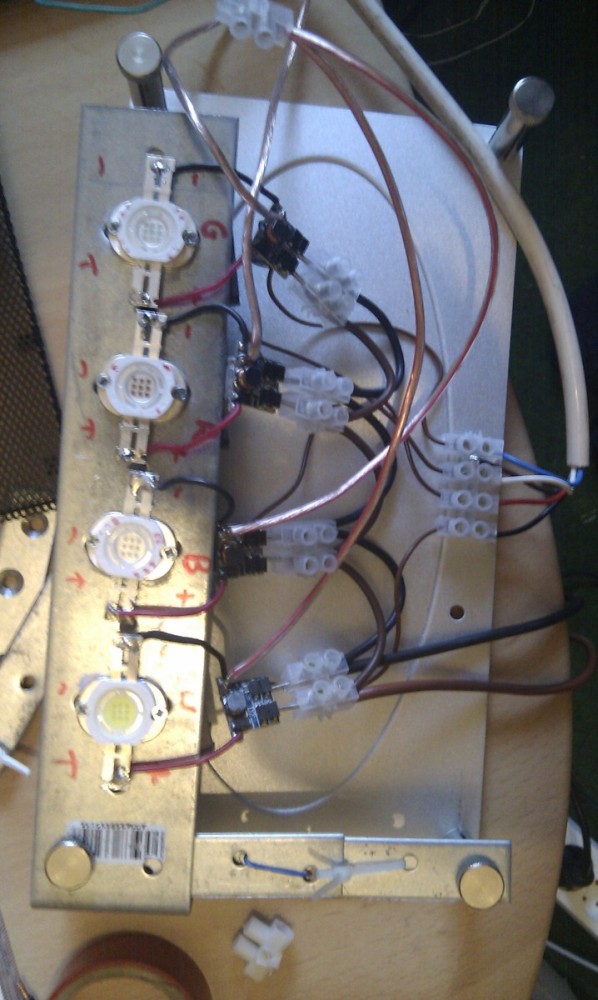

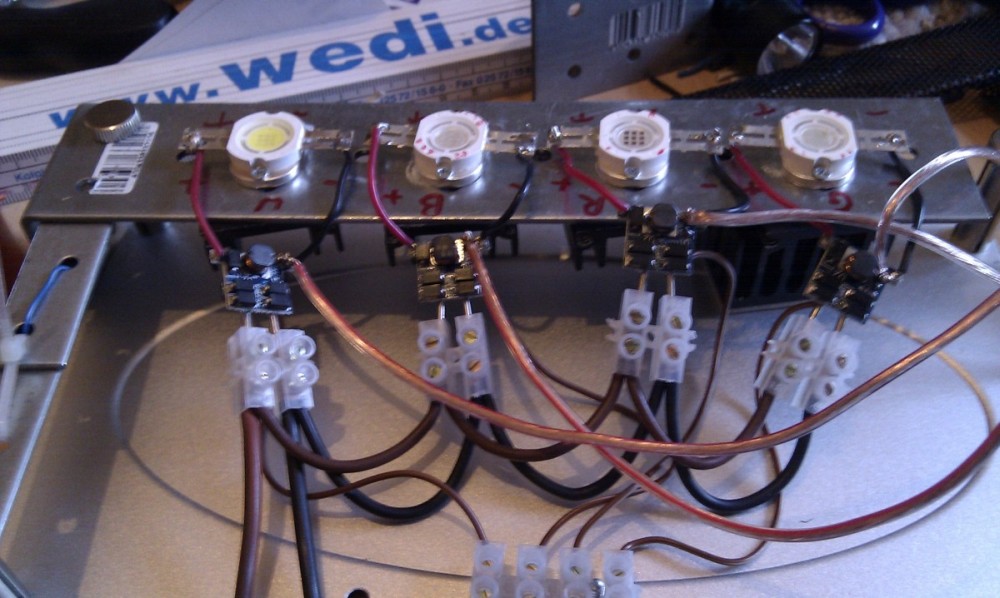

anbei mal ein paar bilder des rohbaus (kostenpunkt der befestigungsmaterialien: ca. 1,20€).
Da ich keine passenden Schrauben gefunden habe, musste ich eine verdrahtung vornehmen. bei den verwendeten drähten ist mir ein vertauscher passiert: blaue und rote rgb sollten getauschte drähte haben (um direkt die led-farbe an der drahtfarbe zu erkennen). da die rote led aber gut zu erkennen ist, wollte ich das jetzt nicht mehr korrigieren.

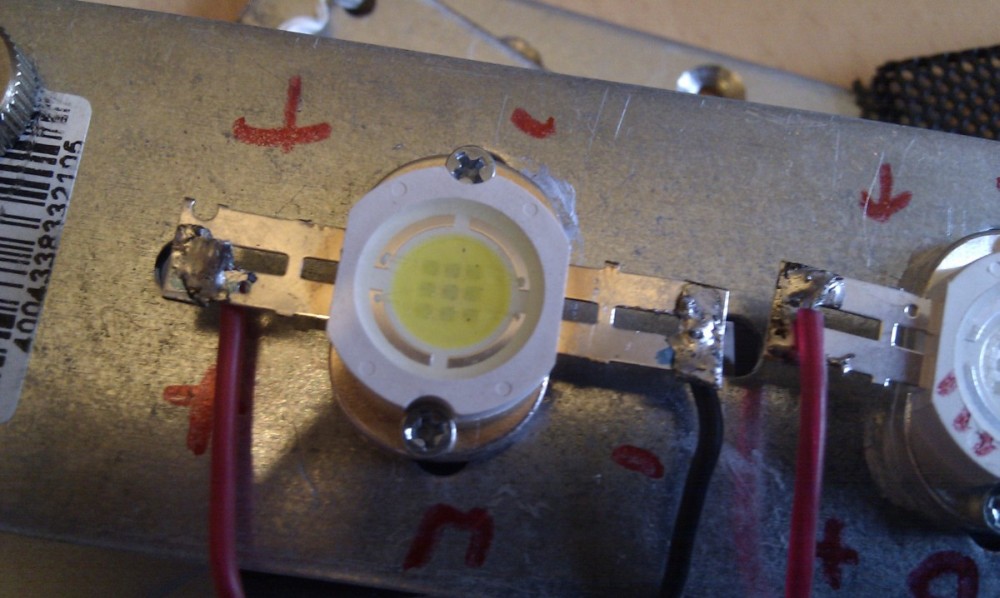

die festdrahtung ist tatsächlich fest, dazu habe ich auf der rückseite eine schlaufe gelassen, mittels der ich die spannung des drahts und damit den anpressdruck erhöhen kann. zur sicherung habe ich anschließend die schlaufe durch den überstehenden restdraht jeweils in die länge gezogen (kann man schlecht beschreiben)... bei der grünen led kann man das annähernd erkennen.

zur kühlung habe ich bereits kühlkörper hier, aber für das kurzzeitige aufblitzen sollte der metallwinkel erstmal reichen.

wenn es bald weiter geht, gebe ich euch ne rückmeldung. wer interesse daran hat oder anregungne, bitte ebenfalls melden.

[... Tage später ...]

hier nun das fertige ergebnis, es funktioniert tatsächjlich:

1. video: http://www.youtube.com/watch?v=_A5x0qWZvuQ
(kurz angetestet)

2. video: http://www.youtube.com/watch?v=yl8ev6yGsFQ
(längere version, musste etwas manuell rumspielen mit pc dimmer, da die effekte nicht so wollten wie ich)

hier noch ein paar fotos (etwas wackelig, war so aufgeregt... *g*)...

an dieser stelle möchte ich mich ganz herzlich bei MALTE bedanken, für unterstützung, zusammenbau des dmx-transceivers und immer wieder guten ratschlägen und vor allem SEINER GEDULD mit mir!

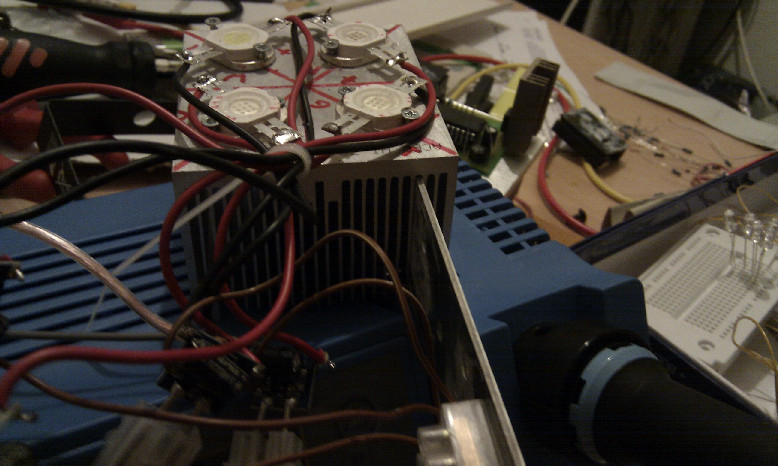

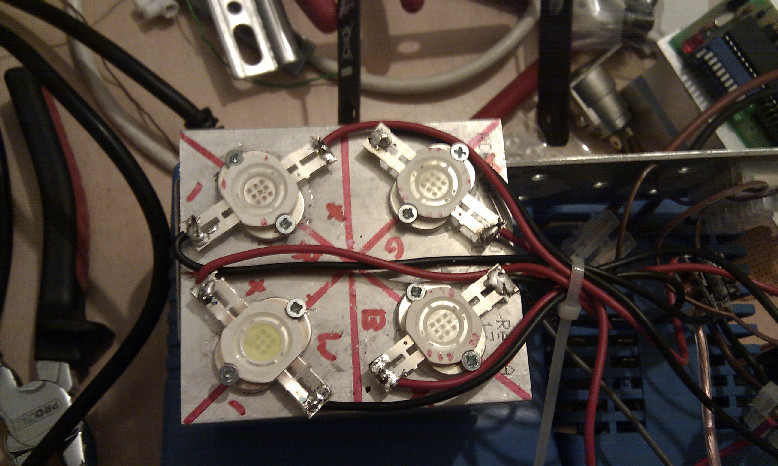

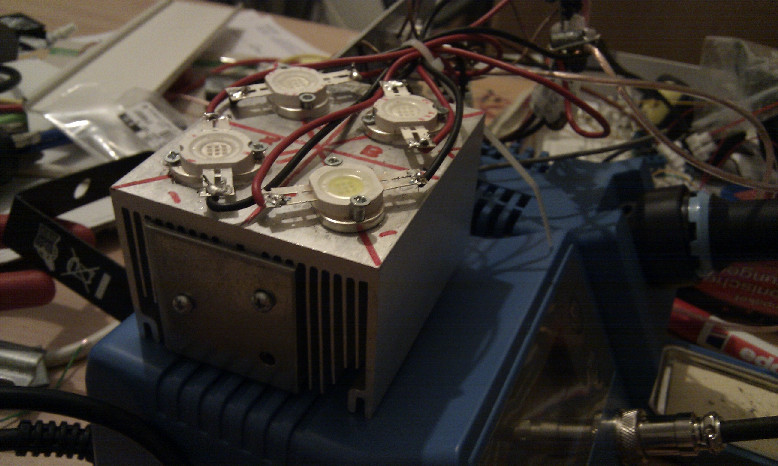

So, hab die LEDs nun auf einen Kühlkörper geschraubt. Damit sollte eine ausreichendere Kühlung als vorher gewährleistet sein. Das ganze werde ich nun in ein PAR-gehäuse reinfriemeln...

gruß,
astrakid
