IDEE: PoE (Power over Ethernet) upgrade (z.B. für ArtNet-Node)

Denke es wird kein Problem sein, eine Platine zu entwerfen die man dann quasi über die jetzigen RJ45 Buchse und den Seriellen Port "schwebt" und dann das ganze dann somacht, dass man in die alten RJ45-Anschlüsse und Stromanschlüsse Buchsenleisten reinlöten und dann die PoE Platine von oben drauf gesteckt wird! Muss man halt schauen dass die gerademal 10 Pins genau darüber passen. Finde also deine "Sandwich" - Methode ideal.

Müssen dann halt nochmal wegen dem anderen Spannungsregler, also der gleiche bloss regelbar schauen! Und die 3 Widerstände ausrechnen!

MFG Philipp

Quote

Müssen dann halt nochmal wegen dem anderen Spannungsregler, also der
gleiche bloss regelbar schauen! Und die 3 Widerstände ausrechnen!

Welchen meinst du?

Den LM2594N-ADJ! Kannst dir ja mal dazu glaub Seite 26 im DAtenblatt anschauen, das sieht me den Unterschied im Layout! DEn gibts außderdem au bei RS!!

MFG Philipp

Hier noch der Link dazu!! Unten ist auch en Link zum Datenblatt.

P.S.: Hab heut 11 Stunden lang aufgebaut!! Bei uns in Friedrichshafen ist Sehhasenfest (Sommerfest) und da gibts immer en Theater von einer Schule bei uns im Graf-Zeppelin-Haus! Und da ich ja dort arbeite, habe ich wohl diese Woche dort genug zu tun! Aber ist immer echt interessant! So hab ich heute ca. 23 Mikros verkabelt (auf 2 digitale Netzwerkmulticores) und noch dabei geholfen die Kameras und Bildschirme übers Glasfasernetz einzurichten :-P!!

Und wenn ich grad dabei bin! Sicherheit in der Veranstaltungstechnik ist ganz ganz wichtig. Sag des jetzt weil heute unsre Spiegelkugel aus 2-3 Metern runtergekracht ist und sich auf de Bühen verteilt hat. Ursache ist noch nicht geklärt! Zum Glück stand da grad keiner! Also immer schön alles sichern, aufpassen und die Geräte warten.

Nimm wenn dann die HVN Variante! Die kann dann auch die POE Spannung von 48V!
Und warum einen einstellbaren Regler nehmen wenn es den doch schon fix und fertig für 5V gibt?
Ich würde einen LM2594HVN-5.0 einbauen. Ist billiger und braucht weniger Bauteile rings rum.

So...

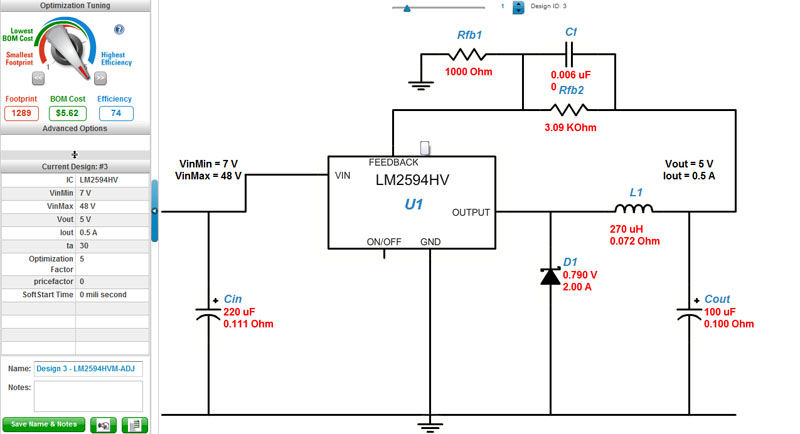

Hier sind mal 2 Schaltbilder von National Semiconductor.

5 Volt Variante

ADJ Variante

Sommit sollte das berechnen der Bauteile schon mal weg fallen

@ Morpheus238 sry hab verehntlich den falschen angeklickt! MEinte natürlich die HVN Variante! Bei der normalen Platine also dem kompletten Node kommt vermutlich auch die 5 Volt Version zum einsatz. Bei dem Add-On Board für das Net-Io von Pollin brauchen wir die ADJ Variante, da dort 9 Volt benötigt werden, da ja der normale 7805 mehr als 5 Volt braucht! Man müsste aber vll trotzdem überlegen ob man die 5 Volt Varianate nimmt, den 7805 auslötet und dann den In- und Out-Pin auf der Platine überbrückt! Wäre sicher effizienter!

Black
Also die Frage mal an Black! Da man ja eh etwas ander NEt-IO Platine verändern muss, wäre es ja nicht shclimm den 7805 auszulöten/wegzulassen und zu überbrücken?

Danke noch danke an Morpheus238 für das berechnen der Werte!

MFG Philipp

Hi!

Verfolge das hier nur am Rande, aber wenn möglich würde ich auf jeden Fall die Umgehung des 7805 als zwingend nötig ansehen. Denn genau der wird überall als Schwachstelle des Boards angesehen. Eine Gehäuseheizung braucht es ja nicht wenn's auch anders geht...
Drauflassen für den Fall "externes Netzteil" ist eine gute Idee, dann gibts auch immernoch eine Backup-Lösung wenn das PoE warum auch immer nicht funktioniert.

Hoc

Ich habe den Schaltplan leider jetzt nicht vor mir liegen, aber könnte man das Problem mit den 2 Spannungen nicht mit einer Hohlsteckereinbaubuchse ( Ich hoffe ihr wisst damit was ich meine ) lösen, die einen internen Schalter hat? Sprich Stecker rein, Netzteilbetrieb. Stecker draussen, PoE. Den 7805 würde ich direkt verbannen!

Also auf die PoE Platine wird sicher eine Hohlsteckereinbaubuchse wie sie Morpheus nent geben! Bzw dann natürlich auch auf der Erweiterungsplatine für das NET-IO! Dazu sind im Datenblatt des LM2594HVN 3 Ansätze aufgezeigt! Muss mir dass ganze aber nochmal anschauen!

Ok dann kommt der 7805 vom Board! Langsam bleibt dann aber nichtmehr viel vom NET-IO übrig!

Oh was ich da grad sehe! Man müsste noch schauen wies dann mit den Widerständen aussieht, die jetzt hinter der RJ45 Buchse liegen! Ob die so bleiben können oder nicht!?!?

MFG Philipp

Sodele hab inzwischen mal en paar Kleinigkeiten gemacht und geschaut!

Hab so en paar Dinge die ich gern noch hinzufügen möchte!! Bzw kann man das ganze in so etwa "Art-Net Gold Version" nennen.

Bevor ich euch meine Idde von der "Gold-Version Vorstelle möchte ich euch über ein paar Änderung befragen, die ich für recht sinnvoll finde befragen!

Und zwar erstens wie wäre es wenn wir Dreh-Codierschaltern für die Wahl des/r Universe(s) bzw. des Subnets mit einbauen?? Würde Also insgesamt 12 Pins "verbrauchen" die wir eh übrig haben! Dabei müsste man dann auch die Dip-Schalter anpassen!!

Dann hätte ich noch eine LED Statusanzeige im Sinn! Also jeweils eine für die Empfangsrichtung und ob Daten ankommen bzw. wie bisher eine für Power bzw. dann vll au PoE/Ext.Power.

Und nun noch was die Gold-Version ausmachen würde! Und zwar würde ich eine Platine professionell fertigen lassen und diese dann mit auf der Platine befestigeten Neutriksteckern/buchsen in ein Gehäsue (TEKO 011) einbauen.

Was haltet ihr von meinen Ideen! Die Gold Version kostet nach ersten groben Kalkulationen insgesamt 80€ Wäre aber dann ein echtes TOP Gerät

Postet einfach mal eure Meinung zu den Ideen! Auch bin ich mir klar das 80€ nicht für jeden Erschwinglich sind!

MFG Philipp

Mitm Off-Topic haste fast recht!!! Ok! Hat auf jedenfall 2 Ein- und Ausgänge!

Ich hab bei den Stecker eben auf Neutrikstecke rund Buchsen geseezt die auf die Platine gelötet werden! Also die "Print"-Ausführung! Und würde das ganze eben auf das Gehäuse von oben Anpassen! Aber wie du sagst müsste man an alternativen Anschlussmöglichkeiten denken! DAnke für die Ideen!

Werde wohl nun mit der Erweiterungsplatine fürs NET-IO anfangen! Hab ja dort dann nur den Stromversorgungsteil! Also zum tesetn von PoE besser!

MFG Philipp

Mhh sind sogar 14€ plus Versand!! Werd mir wenn ich das Gehäuse mal in der Hand halte das mit dem montieren von den billigen Steckern/Buchsen anschauen!!

Werde aber wies aussieht die 5V und die 3,3 Volt auf das Addon-Board setzen! Aber schau mir das nochmal an! Werd mich dann au die Tage an den Schaltplan setzten! Warte dazu aber eigentlich noch auf Morpheus238 und genauere Daten zum MAGJack!! Also Morpheus wie siehts aus??

Irgendwie hab ich was gegen so Displays bei sowas! Die Standarddisplays sind bei so einem kleinen Gehäuse meist zu groß.

MFG Philipp

Quote from Phil90

Ich hab bei den Stecker eben auf Neutrikstecke rund Buchsen geseezt die auf die Platine gelötet werden! Also die "Print"-Ausführung!

Kannst du ja gerne machen - bleibt ja jedem selbst überlassen, ob er da die Print-Buchse draufsetzt, oder ob er an den Lötpunkten Kabel zur Einbaubuchse anlötet. Sofern der Platz vorhanden ist, macht das ja keinen Unterschied, oder?

Quote from Phil90

Und zwar erstens wie wäre es wenn wir Dreh-Codierschaltern für die Wahl des/r Universe(s) bzw. des Subnets mit einbauen?? Würde Also insgesamt 12 Pins "verbrauchen" die wir eh übrig haben! Dabei müsste man dann auch die Dip-Schalter anpassen!!

Hm, ich dachte, das wäre gerade der Sinn von Art-Net, dass das nicht mehr notwendig ist - oder hab ich da was missverstanden? Du kannst das doch alles direkt übers Netzwerk programmieren, das ist wesentlich flexibler, als wenn du immer hoch auf die Truss klettern musst, wenn du da was umstellen willst.

Quote from Phil90

Dann hätte ich noch eine LED Statusanzeige im Sinn! Also jeweils eine für die Empfangsrichtung und ob Daten ankommen bzw. wie bisher eine für Power bzw. dann vll au PoE/Ext.Power.

Finde ich auch sinnvoll.

Quote from Phil90

Was haltet ihr von meinen Ideen! Die Gold Version kostet nach ersten groben Kalkulationen insgesamt 80€ Wäre aber dann ein echtes TOP Gerät

Kann sich ja jeder mit preiswerteren oder teureren Komponenten in der Qualität aufbauen, die er selbst braucht

Einen Wunsch hätte ich aber für ein TOP Gerät noch: Die Ausgabe eines DMX-Pakets sollte erst erfolgen, wenn auch Werte für das ganze Universum per Art-Net angekommen sind. Andernfalls hat man (insbesondere bei LED-Matrizen) das Problem, dass "halbe Frames" ankommen, und somit der Bildinhalt nicht so ganz passt. Meines Wissens hat die aktuelle Version das Problem noch, da kann aber vermutlich ein Programmierer genaueres darüber sagen.

Freundliche Grüße

Stefan

Damit Du eben nicht in der Truss rumklettern mußt, hat z.B. Artistic Licence bei ihren Nodes die Möglichkeit diese übers Netzwerk, oder lokal am Gerät zu konfigurieren. Erst das ist flexiebel, für den Fall, das beim Aufbau eben noch kein Rechner zur Verfügung steht, die Truss aber hochgefahren werden muß. Spätere Äderungen kann ich ja dann übers Netzwerk machen. Für die "Gold- Version" wären Motor- Drehkodierschalter der Knaller. LED- Statusanzeigen sind natürlich auch vorhanden, also alles nicht unbedingt neu.
... auch nicht der IEEE 802.3 Standard

Gruß Janno

So...

Die MagJacks für PoE sind da! Es sind wie oben beschrieben die SI-52008F von Bel Stewart. Zu finden sind diese hier:

http://www.we-shop.eu/mechanische-Ba…-PoE::4709.html

Sehr schön! Der Preis ist auch TOP!!! Danke!!

Sitz grad an ner Egale-Lib für den MagJack! Ist dank nem anderen MagJack von Stewart net schwierig!!
Werde diese nach fertigstellung auch hier veröffentlichen!

Könntest du, Morpheus238, vll dann mal das Bauteil Überprüfen! Also Bauteil in Eagle reinsetzten und das Layout dann ausdrucken und schauen ob die Löcher für die Pins auch alle richtig sitzen??

MFG Philipp
