Selbstbau DMX-Pult

**Markus M.** · September 24, 2008 at 8:08 AM

Ich bin dabei mir ein eigenes DMX-Pult zum steuern von DMXC zu bauen.

Ich habe mich für den DMX-Multiplexer von Digital Enlightment entschieden.
Dieser hat 64 Kanäle von 0-5V ansteuerbar.

Ich habe mir dann bei Pollin die Teile bestellt, Taster, Fader usw.

Insgesamt hab ich mir etwas 45 Tasten und 32 Fader bestellt.
Hier nen Bild vom Teilehaufen:

[Blocked Image: http://img217.imageshack.us/img217/6053/img0158ym0.th.jpg]

Als dann gestern endlich auch die Platine für den Multiplexer kam ging es mit dem zusammenbau los.
Als ich dann die Platine soweit fertig hatte, musste ich den Mikrokontroller noch programmieren. Dazu habe ich mir einfach an die kurze Leitungen an die Pins gelötet, die man für ISP benötigt.

Das beschreiben klappte soweit auch einwandfrei ... nur bei dem setzen der Fuses muss mir wohl ein Fehler unterlaufen sein ... jedenfall wird nun der Kontroller nicht mehr von PonyProg gefunden ...

Was muss ich machen, damit ich den Kontroller wieder ansprechen kann?
Nen neuen holen oder kann man man den noch irgendwie retten?

Danke schonmal

dani · September 24, 2008 at 8:20 AM

Moin Weissbier,

ich weiß zwar nicht ob man den noch retten kann.

Habe aber damals beim Bau meines Pultes Twinavr benutzt. Der Programmer ist etwas anders, lief aber dann sofort ohne Probleme.

Abgesehen von dem kleinen Ätzfehler in der Platine, welcher mich zwei Tage Zeit gekostet hat

Gruß Dani

DIY Pult

**Markus M.** · September 24, 2008 at 9:14 AM

Naja der Programmer läuft einwandfrei, hab damit schon mehrmals das Interface von Henne beschrieben.

Das beschreiben des Kontrollers ging ja auch einwandfrei, nur hab ich wohl bei den Fuses was falsch gemacht, jedenfalls wurd der danach nicht mehr gefunden ...
Ansonstn ists auch nicht teuer .. fahr ich halt nach Conrad und hol mir für nen Euro nen neuen ...

***Stefan Krupop*** · September 24, 2008 at 9:40 AM

Conrad und "nen Euro"? Na ja, vll. hast du ja Glück...

Den AVR kannst du evtl. retten, wenn du einen externen Takt an den OSC1-Pin des uC anlegst. Der kann aus nem Quarzoszillator(!) oder nem anderen AVR kommen - denn die Geschwindigkeit ist fast egal.

Stefan

**Markus M.** · September 24, 2008 at 9:57 AM

Der hat ja einen externen Quarz mit 8Mhz dran.

Naja bei Conrad kost der 2,21 Euro.

***Stefan Krupop*** · September 24, 2008 at 10:03 AM

Quote

Original von Weissbier
Der hat ja einen externen Quarz mit 8Mhz dran.

Deswegen das Ausrufungszeichen hinter dem "Quarzoszillator"
Das Teil ist mehr als nur ein Quarz:
http://de.wikipedia.org/wiki/Quarzoszi…lator-Bausteine

Stefan

max · September 24, 2008 at 10:11 AM

Moin,
ansonsten hast du noch die möglich keit per Highvolteg Programmierung, die Fuses wieder zu überschreiben. Ist einfach möglich wenn du jemanden mit kennst der dir mal ein STK500 leihen kann.

Gruß
max

**TiPpFeHlEr** · September 24, 2008 at 10:22 AM

hoi

mal zum verständnis!!

habe ich das richtig verstanden das weissbier nicht auf externen quarz gestellt hat!
und nun der tiny nicht arbeitet? und dieses mit einem externen takt an den OSC1-Pin zu beheben wäre?? das man ihn dann also zum laufen bringt um ihn neu zu beschreiben??

zu dem habe ich in anderen foren gelesen das es seit einiger zeit häufiger probleme beim setzen der fuse-bits beim tiny kommt.

mfg maik

**Markus M.** · September 24, 2008 at 10:23 AM

Argh ... mir fällt da grad was ein ... war da nicht was das bei PonyProg die Checkhboxen im gegensatz zu anderen Programmen invertiert sind oderso?

Hatte mich nach dem dem Bild, was im Projektarchiv drin war gerichtet ... sprich sogut wie alle Haken rein gemacht ....

Ich glaub da kauf ich mir eher nen neuen 2313, brauch denn nicht basteln ...

**Markus M.** · September 24, 2008 at 8:32 PM

Na super ... grad bei Conrad gewesen und was ist ... haben keinen Attiny 2313 da ...

Also wird das ganze erstmal wieder verschoben.

**TiPpFeHlEr** · September 24, 2008 at 8:53 PM

hei weissbier:D

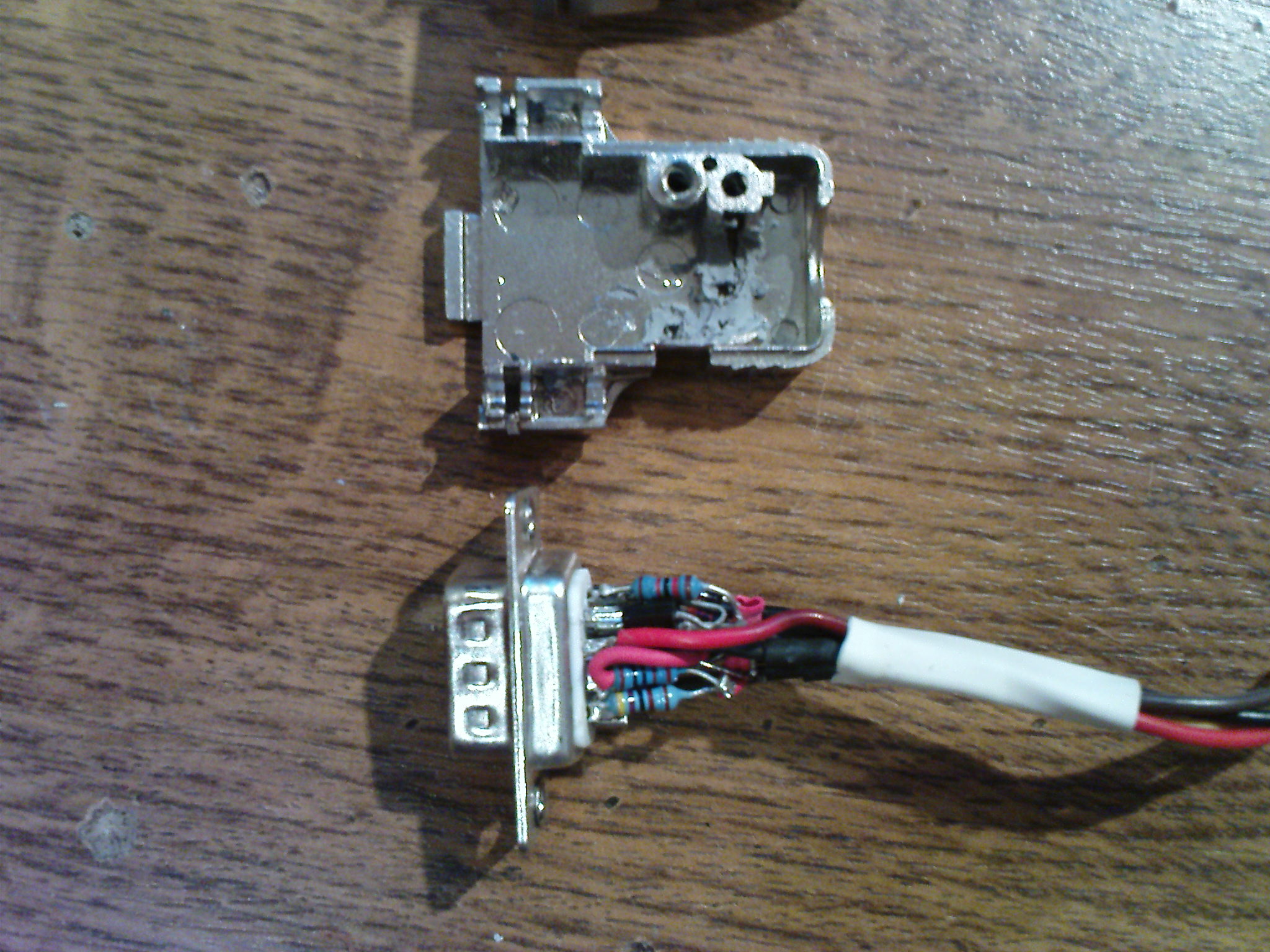

hab mal nen isp-programme auf hennes basis gebaut, der in ein com stecker passt
zum programmieren deines tiny's:D

mfg maik

ps. ich baue in jedes gerät (scanner o. MH) ein eigenen programmer mit din buchse ein, damit ich nichts aufmachen muss. so kann ich jeder zeit die FW ändern.

Hendrik Hölscher · September 25, 2008 at 11:30 AM

@tipp:

Das macht Martin teilweise genauso

Schau Dir mal den Atomic an: Da wird laut Schaltplan der ISP-Port des 90S2313 rausgeführt...

Ich selbst switche wohl bald auf einen Bootloader. Der Nachteil ist natürlich, dass Du ein passendes bidirektionales DMX-Interface brauchst. Mein OpenRDM-Interface macht das halbwegs ordentlich. (Wie beim OpenDMX ist der Zeitdeterminismus unglaublich schlecht...)

Eigentlich hoffe ich deshalb immer noch, dass endlich mal jmd. einen USB-AVR für RS485 nutzt und ich mir eine betückte Platine zulegen kann.

Mein nächstes Projekt wird aber wohl ein Ethergate (ArtNet <-> RDM) auf Basis des Pollin-Boards und der FW von Ulrich Radig.

dani · November 18, 2008 at 12:23 PM

Hi Weissbier,

wie weit bist du den mit deinem Selbstbaupult?
Klappt das bei dir mit den Tastern and dem Eingängen?
Wenn ja wie hast du die den beschaltet? Pull Up oder Pull Down?

Grüße Dani

**Markus M.** · November 18, 2008 at 1:57 PM

naja im moment läuft es schleppend, da ich noch mit meiner LED-Zimmerbeleuchtung beschäftigt bin.

Außerdem gibts noch nen kleinen Schönheitsfehler bei dem Demultiplexer.
Wenn die Fader zu ungenau sind, kann es sein, dass oben und unten 2-3 Werte Fehlen.

Außerdem muss ich mich nach neuen Tastern umschauen, da man bei den aktuellen schon sehr fest drauf drücken muss. Also nichts für die Dauerbedienung ...

dani · November 18, 2008 at 3:52 PM

und wie hast du die Taster an die Eingänge gekoppelt.

o +5Vdc
|
Taster
|
>--------o Eingang Multiplexer
|
Widerstand 10k
|
o Masse

so vielleicht?

Bei mir klappt das nämlich nicht wirklich gut mit den Taster. Mal kommt was an oder auch nicht nicht....

Gruß Dani

**Markus M.** · November 18, 2008 at 5:05 PM

Also ich würds wie du mit einem Pulldown Widerstand machen

**TiPpFeHlEr** · November 18, 2008 at 5:15 PM

hmmm....

wo liegt denn der schwellert???
dann könnte man ne kombi aus pull down+up benutzten??

5v-5ko-taster-X-5ko-gnd

habe grad mal gesucht, aber nichts gefunden ob det teil schon welche integriert hat??

habe nur das wichtige hier gefunden!!

ZITAT:

Eine 5V Versorgungsspannung für die Fader ist am Anschluss "FADER_SUPLY" verfügbar (Achtung: Diesen Anschluss niemals mit dem "PWR" Anschluss verwechseln und eine externe Spannung anlegen). Die Schleifbahn-Endanschlüsse der Fader werden mit GND bzw. +5V von "FADER_SUPLY" versorgt, während der Schleifer mit dem gewünschten Analogeingang an einem der X-Anschlüsse verbunden wird.

ZITAT ende:

mfg maik

Monte · November 19, 2008 at 12:17 AM

wollte mal fragen wo du die Platiene bestellt hast??

Bin am überlegen ob ich mir auch nen Pultbaue

Mfg Malte

Blackout-Chris · November 19, 2008 at 1:21 PM

Hi,

ich bin zwar meist auch immer für Selbstbau, doch in Sachen Pulten macht das eigentlich keinen Sinn mehr. Ersteigere dir bei eBay zwei Behringer BCF2000 Pulte mit Motorfader und du hast richtig Spaß an der Sache. Gerade dieses Pult glänzt neben 8 exzellenten Fadern wegen seines Preises und seiner zahlreichen Buttons. Natürlich arbeitet man dann aufgrund des MIDI-/USB-Anschlusses nur mit der Hälfte der DMX Auflösung, aber das genügt für PARs und normale Scanner.

Ich habe mir auch schon ein Pult aus 16 Standardfadern von Pollin zusammengebaut. Kosten insgesamt 120 Euro, da Taster, LEDs, Intelligenz und drumherum rankam. Am Ende habe ich es einmal verwendet und dann zum Ausschlachten genommen, weil die Fader einfach nix taugen. Und will man gute Fader verwenden, kann man sich wiederum ein fertiges Pult kaufen, weil aufgrund der Massenproduktion dieses dann wieder deutlich günstiger ist.

bis dann,
Christian

Monte · November 20, 2008 at 5:38 PM

Stimmt was du sags... ist auch ne feine Sache also mit dem Motorfader und so...
hatte aber geplant auch mal abundzu das DMX offline zu verwenden...
Und da ich alles nur Hobby ist, lohnt sich sowas nicht für mich nicht...
Werde mal die Tage bei Ebay beobachten wen das nicht alt zu teuer wird enscheide ich mich ja vllt noch mal um;)

Aber trozdem möchte ich mal gerne wissen, wo Weissbier die Platiene anfertigen lassen hat

Gruß Malte
