Selbstbau DMX-Scanner

Hallo

ich will mir einen kleinen DMX-Scanner selberbauen, dazu habe ich das Interface von Henne mit der Servo-Firmware genommen, als Leuchtmittel kommen 3 Luxeon Rebel LEDs zum einsatz. Die sind zusammen auf einer Platine aufgelötet. Dadrauf kommt dann eine Sammellinse.

Soweit hab ich nu alles fertig.
Hab heut noch die Konstantstromquellen für die Steuerung der LEDs zusammen gebaut.

Einzeln funktioniert alles. Also wenn ich nur Servos oder nur die LEDs dran hab.

Aber wenn ich die Servos und die LEDs dran hab, kann ich die Servos zwar steuern, aber sobald ich eine LED einschalte fahren die Servos in irgendeine position. Wenn ich die LED wieder aus mach, dann fahren die Servos wieder in die Position in der sie sein sollten.

Als Stromquelle hab ich ein Schaltnetzteil was 5V und 12V liefert.
Das Interface und die Stromquellen für die LEDs sind an 12V angeschlossen und die Servos an 5V.

Die Frage ist nun, warum geht das nicht. Ich vermute mal, dass irgendwie das PWM-Signal der LEDs die Servos beeinflussen. Nur wie kann ich da unterbinden?

Danke schonmal

Gute frage

Habs nicht wirklich ausgerechnet, aber ich kann ja mal überschlagen:

Interface: 20€
LED: 11€
Optik: 5€
Servos: 10€

Hab mir nur die billigsten Servos geholt die Conrad hatte, war eigegntlich nur zum testen. Die sind schon relativ schnell aber auch laut.

http://youtube.com/watch?v=Y9hNEVJxr4Q
http://youtube.com/watch?v=-XlKstB4NBw

Da hatte ich einfach ne LED-Taschenlampe genommen.
Hab nu auch nen größeren Spiegel drauf.

Hab nu denk ich mal ne Lösung gefunden.
Hab einfach nen Kondensator genommen und an die 12V Versorgung von dem LED-Treiber angeschlossen.

Und nochma ich ....

Mit dem 1000 mF Kondensator liefs auch nicht soooooo doll.
Am Anfang war alles stabil, aber nach ner kurzen Zeit fing die LED an zu blitzen.
Also hab ich mich ma schlau gemacht und herrausgefunden, das kleinere Kondensatoren besser sind für höhere Frequenzen.
Also hab ich noch einen 100nF dran gehangen und siehe da das blitzen trat nicht mehr auf.
Aber nun hab ich erneut ein Problem. Wenn ich z.B. die LEDs auf Strobe stelle und mehr als eine LED einschalte, sinkt die Spannung kurz sehr stark ab. Sie sinkt soweit des sogar der DMX-Transceiver kurz ausgeht.
genug Power sollte das NT liefern. Laut Pollin 9A auf der 12V Schiene.
Kann es sein, dass immer noch Störungen inner Spannung sind und das NT damit nicht so recht klar kommt um die Spannung stabil zuhalten?
Hat mich 14€ gekostet. Aber hab denn nochma so um die 15€ für bessere Kühlung und Gehäuse ausgegeben.

Ich hoffe mir kann bald wer helfen, will das Teil endlich mal fertig haben

Bye

Jo werd ich wohl machen.

Ist es eigentlich noch im normalen bereich, dass die Spannung um 1V singt wenn ca 3A Last auf 12V liegen. Des NT kann 9A.

Hab schon eine kleine Grundlast dran gemacht.
Sind aber nur 2 Watt auf 5V und nen 70mm Lüfter auf 12V.

Aber ausgehen tut das NT ja nicht. Die Spannung fällt nur weit runter so dass der Transceiver nicht mehr genug bekommt.

Hab genau den Treiber verwendet den du angehängt hast.

Hab das ganze mal an mein Labornetzteil gehängt und die Servos von dem Spannungswandler auf derm DMX-Transceiver versorgen lassen.
Das lief alles ganz gut.
Auch die Spannung ist nicht eingebrochen so wie bei dem eigentlich stärkeren Netzteil. Also kann das doch nicht normal sein ... oder ist es vieleicht deswegen, weil zuwenig an 5V hängt.

Ich glaub ich werd auf nen altes PC-Netzteil umsteigen, da hätt ich auch 5V und 12V nur hätt ich denn nicht sonen schönes Gehäuse und ich hätt des Geld für des quasi Selbstbau-NT rausgeschmissen

Schaltung ist eigentlich relativ einfach ...

3 von den Treibern parallel an 12V dazu nen 100n Kondensator auf 12V.
Desweiteren hängt der Transceiver an 12V.
Die Servos hängen an 5V.

Das reicht leider nicht ...

Allein Die LEDs nuckeln sich schon 2A rein ...

Hält nen PC-Netzteil solchen Spannungsschwankungen eigentlich stand?
Wenn ich z.b. alle drei Leds auf Strobe mach ...

Hatte eigentlich geplant gehabt, ein Netzteil für mehrere Transceiver zu benutzen.

1. hab ein 12V 4A Notebooknetzteil genommen
2. Miniatur Modellbauservos von Conrad für 4.95€
3. Klar gibt es die. Ich weiß garnicht wieviel meine können
4. Naja es geht eigentlich. Wenn du in DMXC den Kanal hoch schiebst machen die alle 2-3 Schritte einen Schritt. Ich werde mal nen Video machen, wenn ich vonner Arbeit zurück bin.
5. Nee die Rebel können wesentlich mehr ...
Blau: 3.7V, 670mA
Grün: 3.7V, 670mA
Rot: 3.52V, 500mA

Die Spitzenbelastung liegt bei 1A. Die Maximalbelastung bei Grün/Blau liegt bei 700mA und bei Rot bei 600mA.
Zumindest haben meine LEDs das, kann sein, des es schon neuere Versionen gibt, die wieder mehr abkönnen.

Nen paar Bilder der Optik:
[Blocked Image: http://img410.imageshack.us/img410/1496/img0181dp1.th.jpg]
[Blocked Image: http://img410.imageshack.us/img410/252/img0184xn7.th.jpg]
[Blocked Image: http://img410.imageshack.us/img410/1037/img0185up3.th.jpg]
[Blocked Image: http://img410.imageshack.us/img410/73/img0186cw5.th.jpg]

Und nochn Viedeo von ner langsamen Kreisfahrt

http://de.youtube.com/watch?v=IkNUR8AGPa8

Der Spiegel wackelt bei manchen Bewegungen. Das liegt dadran, dass die Verbindung zwischen den beiden Servos nur aus dünnem Plastik ist. Es gibt die Teile aber auch aus Metall. Vieleicht werde ich mir die noch holen.

Das sind Luxeon Rebel LEDs welche genau weiß ich grad nicht.

Bei Ebay gabs nen freundlichen Händler der mir die Platine bestückt hat, da es da 2 unterschiedliche gibt.
Bei einer sind die 3 LEDs alle in der Mitte. Aber dafür gibts keine Optik.
Dann gibts da aber noch ne Platine, wo die alle nen bisschen voneinander weggerückt in nem dreieck aufgebaut sind.

Hier die Optik:
http://www.led-tech.de/de/High-Power-…35_106_108.html

Die Rebels waren glaub ich die 3 Watt Versionen
Rot darf max 700 mA bei bei 2.9V
Grün und Blau max 1000mA bei 3,15V

Für die Platine mit den 3 LEDs drauf hab ich 11€ bezahlt

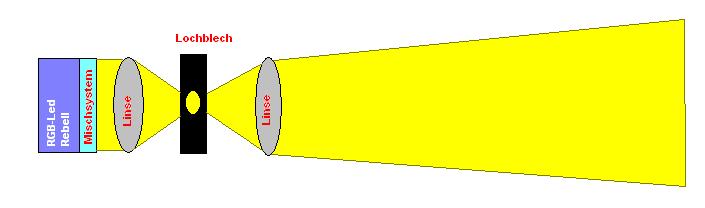

Coole Idee

Das muss ich unbedingt verfolgen. Vieleicht bau ich das bei mir auch noch um

Also die mischt schon sehr sehr gut

http://www.youtube.com/watch?v=DA8eW8G1syk
