Unterstützung bei Verkabelung und Adressierung der Lichtanlage unserer Theater AG

Die Pars werden sicher übern Dimmer Angesteuert

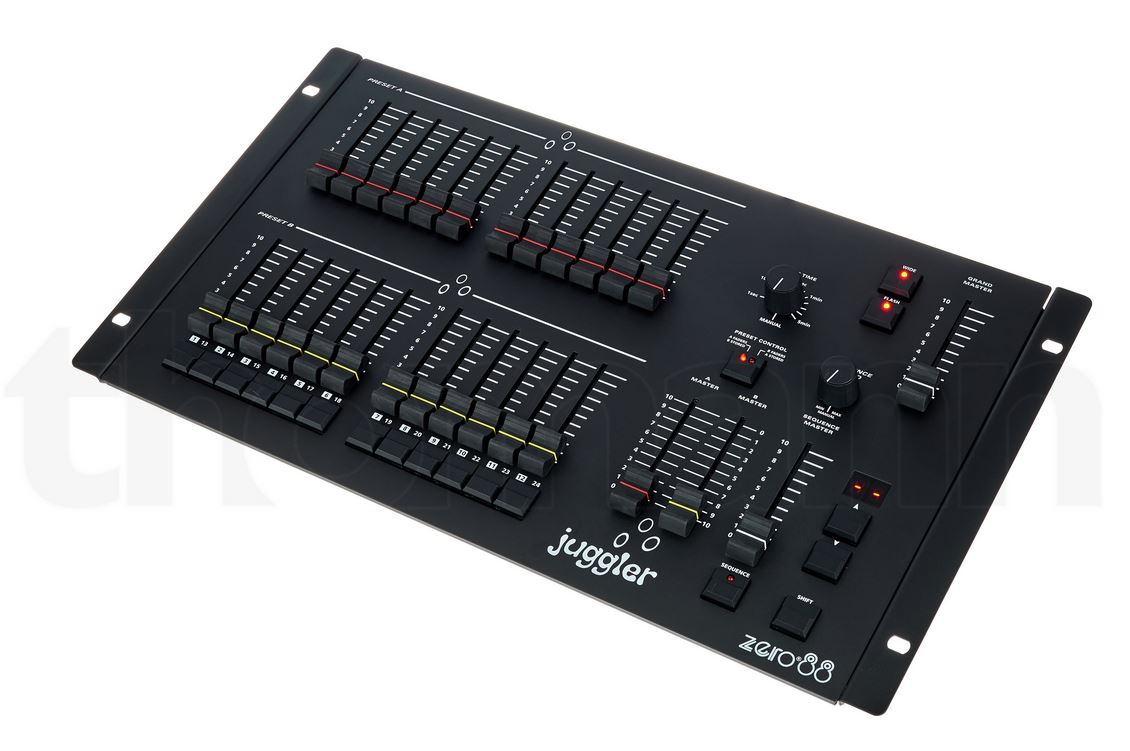

Hier benutzt du die Adresse 1 am Dimmer somit ergibt sich das der Fader 1 am Zero 88 die Par 1 Ansteuert. Und Fader 2 dann Par 2 und so weiter

Sagen wir du hast 4 Dimmerkanäle damit wären 4 Adressen weg und die nächste Freie DMX Adresse ist die Nr. 5

Dem Moving Head gibst du jetzt die Adresse 5 wenn der Moving Head Jetzt 10 Kanäle nimmt wäre die Nächste Freie Adresse die 16 also Moving Head 2 die Adresse 16

Ich habe dir das jetzt Extra so geschrieben damit du nur ein DMX Kabel Ziehen musst. Die Beiden Pule werden beide wenn vorhanden an einen DMX Merger Angeschlossen.

Wenn du keinen hast bekommt der Moving Head 1 natürlich auch die Adresse 1 da du ja 2 getrennte DMX Universen hast

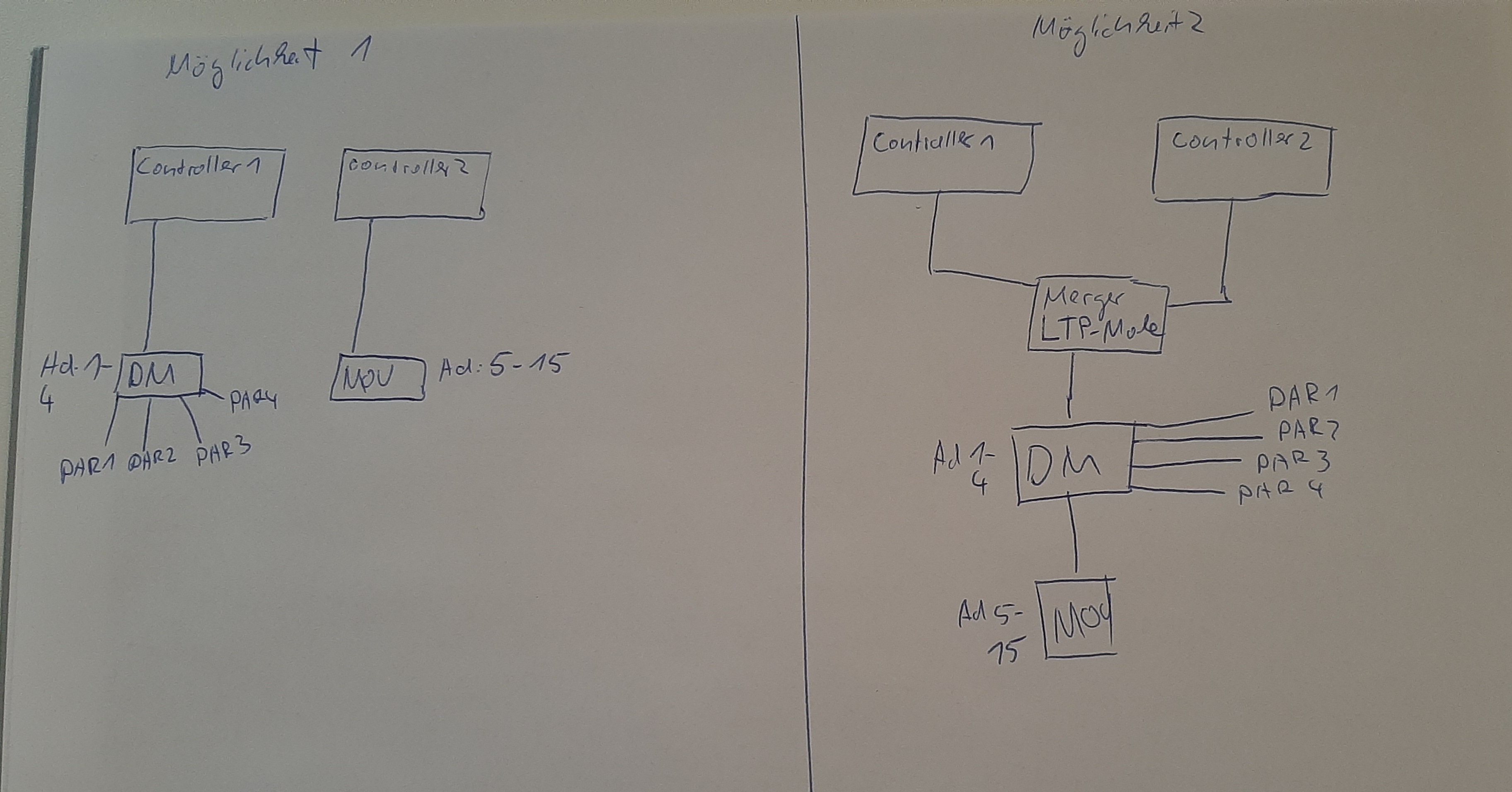

Ich habe es dir aufgemalt.

Wenn ihr noch ein DMX Splitter habt

Müsste der nach den Pult oder mach den DMX Merger

Ist ganz einfach wenn dein Dimmerppack (6 Kanäle) hat,

kann man dort 6 par scheinwerfer anschließen. Startadresse ist beim ersten Dimmerpack die 1 und belegt 6 kanäle und das 2 Dimmerpack müste dann die Startadresse 7 haben. Wenn es auch ein Dimmerpack mit 6 kanälen ist, ist der nächste feie dmx Kanal die 13.

Wenn es z.B 2 Dimmerpacks mit 6 Kanälen sind und jeweils nur 4 Lampen an einen Dimmerpack angeschlossen werden. Bleiben ja 2 Steckdosen frei bei jedem Dimmerpack. Die Adressierung ist aber die gleiche wie oben also Dimmerpack 1 Startadresse 1, Dimmerpack 2 Startadresse 7. Am Pult sind dann die ersten 4 Regler für die ersten 4 Par Scheinferfer. Dann bleiben 2 Regler ohne Funktion am Pult und Regler 7-10 regeln dann die Parscheinwerfer 5-8. Danach sind dann wieder 2 Kanäle frei. also wird die erste LED Multicolour die Adresse 13 bekommen. Je nachdem wie viele Kanäle die LED Multicolour braucht addiert sich das zu der 13 und ist somit die Startadresse für den 2 LED Multicolour.

Wenn auf den Dimmerpack 1 zwei Steckdosen frei bleiben dann könnte er fürs 2 Dimmerpack die Adresse 5 nehmen. Da verschwendet er keine Fader auf den Pult. Klar der erste Dimmer geht natürlich auch auf Kanal 5 und 6 an solange man nichts Reinsteckt ist das Ok.

Und natürlich schön auf die Stromkreise Aufteilen damit die Sicherung nicht rausfliegt

Superboy das ist schon richtig nur ist er Anfänger da könnte sein das es ihm zuviel ist. Vorallem wenn einem irgendwann mal einfällt oh da hat es noch freie steckdosen da kann ich ja noch was einstecken und dann geht das ganze nach hinten los. Da er dann alle Fogegeräte umprogramieren müste. Deswegen habe ich das extra nicht erwähnt.

das geht natürlich auch das man mehre scheinwerfer auf einen Kanal legt. Heißt nichts anders wie beide Dimmerpacks haben die Startadresse 1 und belegen so die kanäle 1-6. Die LED dann warscheinlich Rot auf 7 Grün auf 8 und Blau auf 9. Ich weiß nicht ob die auch noch einen masterdimmer haben der z.B auf kanal 10 liegen könnte

möchtest du die lampen einzelnt ansteuern oder so wie jetzt jeweis 2 gleichzeitig oder jede Lampe seperat. Laut deinem ersten Beitrag möchtest du jede Lampe einzelnd.

Mein Vorschlag wäre in diesem Fall.

Dimmerpack 1 in der einstellung lassen wie sie gerade ist. Auf DMX Kanal 1.

Dimmerpack 2 als Startadresse die 13.

Multicolor Gerät 1 auf der Einstellung lassen wie sie ist. Müste also Startadresse 7 sein

Mulitcolor Gerät 2 als Startadresse 19

so ist es dann in 2 Bereiche unterteilt die oberen Regler regeln dann jeweils nur 1 Lampe pro kanal also par 1-6 und eine Multicolor

die Untere Bereich regelt dann par 7- 12 und ebenfalls ein Multicolor

für die MH müstest du dann vom 2 Pult in den ersten MH rein und dann bis zum letzen Durchscheifen. Also hast du 2 Getrennte dmx Wege. Der erste MH hat dann natürlich wieder die Startadresse 1. Die andern Startadressen ergeben sich je nachdem wie viele DMX Kanäle der MH benötigt. Darfst mich auch gerne auf FB anschreiben. https://www.facebook.com/helmut.schroder.94

nur das ich es richtig verstanden habe es sind

2 Dimmerpacks vorhanden mit jeweils 6 Kanälen

8 Par Kannen

2 Multicolor Strahler

1 Zerro 88 zum Steuern

Dimmerpack 1 und Dimmerpack 2 Startadresse 1 einstellen.

Jeweils 4 Par Kannen verteilt auf 4 Steckdosen vom Dimmerpack einstecken

Multicolor Strahler beide auf Startadresse 7

DMX Kabel vom Zerro88 immer von einem zum andern Gereät durchschleifen.

Wenn ein Spitter vorhanden ist dann der natürlich auch mit eingebunden werden. In diesem Fall mit dem kommenden dmx Kabel vom Pult in Splitter und vom Splitter kann man dann auf 2 wege aufteilen z.B eine Seite rechts und eine seite links.

ja das hatte ich schon verstanden. Siehe mein Post weiter oben

Das DMX Kabel wird jeweils einfach zum nächsten Gerät weiter geschleift.

Quote from Helmut

für die MH müstest du dann vom 2 Pult in den ersten MH rein und dann bis zum letzen Durchscheifen. Also hast du 2 Getrennte dmx Wege. Der erste MH hat dann natürlich wieder die Startadresse 1. Die andern Startadressen ergeben sich je nachdem wie viele DMX Kanäle der MH benötigt. Darfst mich auch gerne auf FB anschreiben. https://www.facebook.com/helmut.schroder.94

Wenn der MH z.B 13 Kanäle belegt müste der 2 MH dann die Startadresse(1+13=) 14 haben der Nächstge dann wieder 13 kanäle weiter (14+13=)27

wie gesagt das ist die Variante ohne einen Merger der die Kanäle zu einem zusammen fügt. Siehe Beispiel Superboy Variante 1.

ich habe es mal versucht dir in dein Skitze einzuzeichnen

Quote from Tetzel

Also, ich habe mir mal die Faustskizze unseres ehemaligen Beleuchters angesehen und herausgefunden, dass z.T. 2 Scheinwerfer zusammen auf einer Steckdose laufen. Das würde bedeuten, Regler 1 = S1+S2

Verstehen ich das richtig das auf einen Dimmerkanal mit einer Mehrfachsteckdose 2 PARs angeschlossen sind? Bitte poste mal ein paar Bilder von den was ihr dort verbaut habt.

Du wirst wohl auch viel Probieren müssen

Superboy nein die haben nicht 2 Pars mit einer Mehrfachsteckdose angeschlossen sondern es sind 2 Dimmerpacks verbaut beide warscheinlich der gleiche dmx Kanal vermute ich. Siehe PDF von mir oder ganz oben das word dokoment.
