    nach einigem Stöbern hier im Forum hab ich entdeckt, dass das aktuelle Nodle auch einen Repeater-Modus hat, wenn nach einem Neustart innerhalb von 12sec keine USB-Verbindung zustande kommt. in diesem Fall muss man das Nodle mit einem USB-Steckernetzteil mit Strom versorgen? Reichen da 200mA?

    Werden in diesem Modus die DMX-Daten elektrisch über die 75176 und die UART vom Prozessor so quasi durchgeschliffen und damit in Echtzeit "gesäubert" oder werden die DMX-Daten im RAM gepuffert und mit neuen sauberen timings wieder rausgeschrieben und damit mit einigen 10ms zeitverzögert?

    Gibt es sonst noch was besonderes, was das Nodle kann und nicht im Datenblatt erwähnt ist?

    Wenn das Nodle normal verwendet wird, nehme ich an, dass DMX-in und -out gleichzeitig verwendet werden kann.

    Noch eine technische Frage zum 75176:

    ich habe mir mal selber einen einfachen "Repeater" mit den 75176 gebastelt, weil ich gerade 2 Stück rumliegen hatte, wollte aber einen LT1791 bzw. LT1785 verwenden. Der verträgt noch mehr Spannungsspitzen und hat v.a. eine limitierte Bandbreite. Damit ist das Signal etwas "weicher" und hat weniger hochfrequente Anteile und damit weniger Störungen durch Signalreflexionen. Dieser IC wird für industrielle Anwendungen der RS485 bei baud-Raten bis 250 kb/s empfohlen. Prinzipiell ist ja DMX das gleiche. Wie seht ihr das?

    Datenblatt: https://www.analog.com/media/en/techn…ts/178591fd.pdf

    Viele Grüße, Norbert

    Hallo Nobsi,

    ja, das mit dem Repeater-Mode ist korrekt.

    Du kannst innen einen Jumper stecken und dann wird nach 10 Sekunden der Repeater-Mode gestartet.

    DIe Daten werden über den internen Buffer geschleift und somit das DMX-Signal neu berechnet ausgegeben.

    Eine Verzögerung ist eigentlich nicht zu bemerken.

    200mA sollten reichen. Das Interface ist intern nach unserem Design sowieso mit 250mA abgesichert.

    Das Nodle kann natürlich In und Out gleichzeitig verwenden. Schau dir die 7 verschiedenen Modi in DMXC am besten mal an :)


    Den LT1785 kannst du nehmen und sogar 1:1 gegen den 75176 tauschen.

    Der Grund das wir den 75176 verwenden, ist einfach der Preisunterschied. der LT ist deutlich teurer !

    Was kann das Nodle sonst noch so :

    Ich arbeite gerade noch an ein paar kleinen Extras die mit einem kommenden Firmware-Update verfügbar sein sollen. Wann das aber soweit ist, kann ich noch nicht abschätzen.

    Quote from Souko

    DIe Daten werden über den internen Buffer geschleift und somit das DMX-Signal neu berechnet ausgegeben.

    Wie hoch hier die Verzögerung zwischen IN und OUT ist, hat glaube ich keiner von uns bisher gemessen. Wäre aber sicher spannend zu wissen. Die aktive Verarbeitung des Signals hat diverse Vorteile. So kann das Nodle in eine RDM Kette gehängt werden um Geräte die Nicht RDM fähig sind ab zu koppeln. Gerade China Geräte reagieren zum Teil sehr "kreativ" auf RDM Nachrichten.

    Als weiteren Anwendungsfall bietet das Nodle ja die Möglichkeit das DMX Signal in seinen Parametern zu ändern. So kann bei empfindlichen Geräten ein entsprechend angepasstes Signal generiert werden.

    Wenn sich alle Geräte DMX Konform verhalten würden, wären diese beiden Features total Sinnlos, aber da dem nicht so ist, ist es gut mit dem Nodle die Möglichkeit zu haben darauf zu reagieren.

    Das Leben ist NP vollständig!

    Naja, ohne es gemessen zu haben würde ich sagen, wir haben im Worst-Case folgende Verzögerung:

    DMX sendet mit ca 40 Hz.

    wenn DMX Adresse 1 am IN und damit im Buffer sich ändert, und am Out aber gerade eben DMX Adresse 1 gesendet wurde,

    dann dauert es bis zum nächsten Sendezyklus. -> 1s / 40Hz -> 25 ms

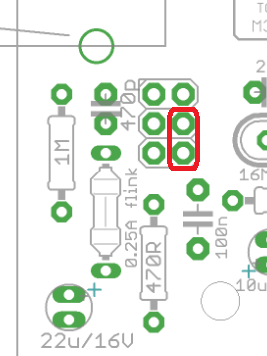

    Noch ne schnelle Frage zum Jumper für den Repeater-Mode:

    Wenn ich das richtig sehe, wird der MOSI auf Masse gezogen. Aber der MOSI ist ja eigentlich ein Ausgang.

    Stimmt der Jumper schon so?

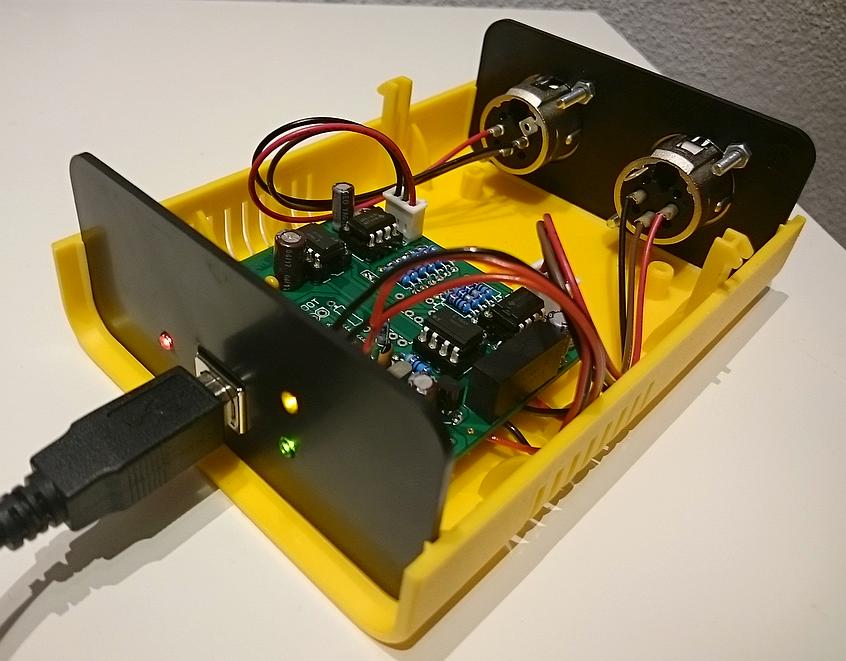

    Hab 2 zusätzliche Status-LEDs eingebaut:

    grün: Spannungsversorgung Prozessor

    orange: Spannungsversorgung DMX-Seite

    Ein allfälliger Fehler sollte sich damit schneller lokalisieren lassen (z.B. defektes USB-Kabel - gibts sowas überhaupt? ;))

    und gleich eine Anwendung:

    bei mir startet der Repeater-Modus nicht.

    Firmware: V1.03, Ser-Nr. 20180049 und 0050

    Jumper gesetzt (wie im Beitrag weiter oben) MOSI auf Masse

    Stromversorgung über USB-Netzteil (z.B. zum Handyladen)

    egal, ob Jumper gesetzt oder nicht. Die rote LED leuchtet/blinkt nie, auch die DMX-Seite bekommt keine Spannung (Transceiver Enable nie aktiviert) (meine gelbe LED leuchtet nie).

    Wenn ich das Nodle mit DMXControl bertreibe (im Modus DMX in -> DMX out) dann funktioniert es als Repeater einwandfrei.

    Hat wer eine Idee?

    Viele Grüße, Norbert

    Wer des Lesens mächtig ist erpart sich einige voreilige Fehlversuche.

    Man braucht nur die pdf-Anleitung des Nodle genau befolgen und schon ist die neue FW drauf und alles funktioniert wie geplant!

    Danke!
