Moin alle zusammen.
Ich habe mir bei Ebay 4 Moving Heads als defekt bastler geschossen.

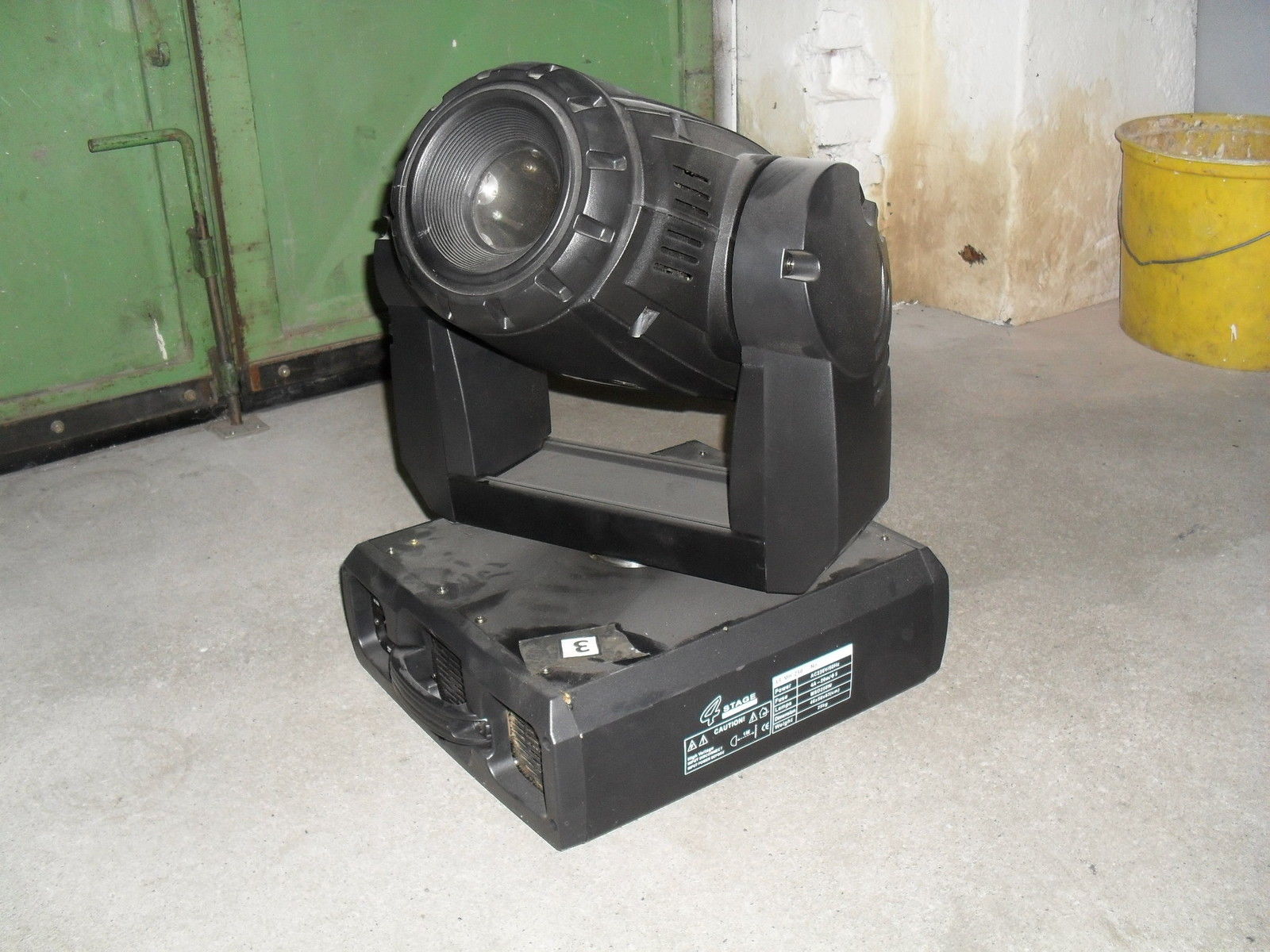

Hersteller ist 4 Stage mit der Bezeichnung 4S-MH-250
Hat jemand so welche? Und ggf. eine Anleitung o.ä. dazu? Oder hat schonmal reingeschaut?
Reparatur 4 Stage Moving Heads
-
LittleAngus -
February 2, 2016 at 2:39 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
ich weis nicht ob 4stage.net der Hersteller/Importeur ist, aber falls ja frag da doch mal nach.
Gruß Scyte -
Aussehen tut das Teil ja wie ein MAC250 Nachbau. Eventuell ist ja auch das Innenleben baugleich.
lG.
Mike! -
Falls dir die Reparatur zu aufwändig ist, nehm ich die Armen Heads gerne liebevoll auf
-
Die Frage ist ja erstmal, was machen die Teile oder was machen sie nicht (mehr).
Im Prinzip funtionieren die ja alle gleich und meistens ist nicht viel defekt, man muss es halt erstmal eingrenzen.
Gruß
-

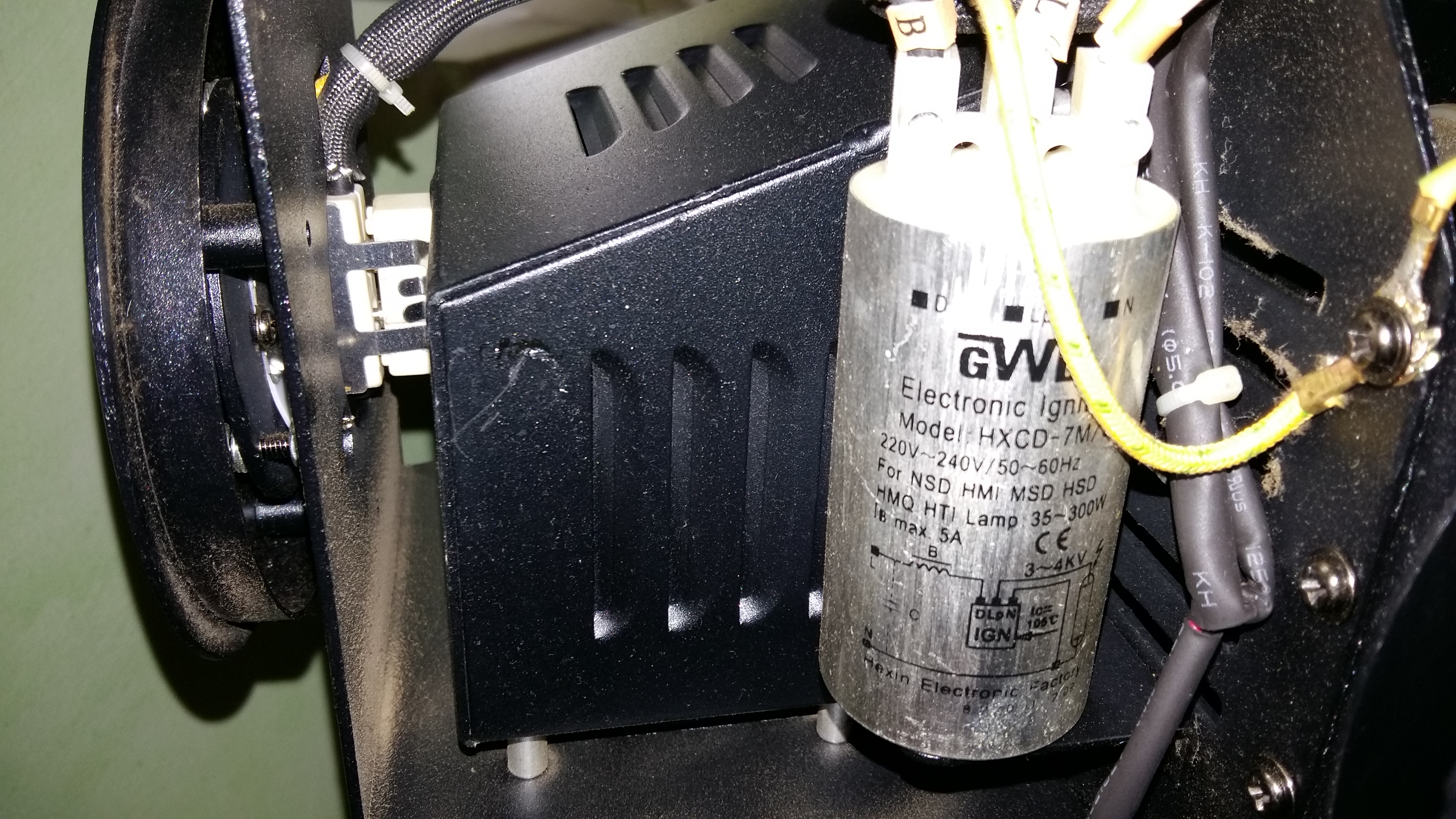

Lampe bzw. Zündgerät defekt ?

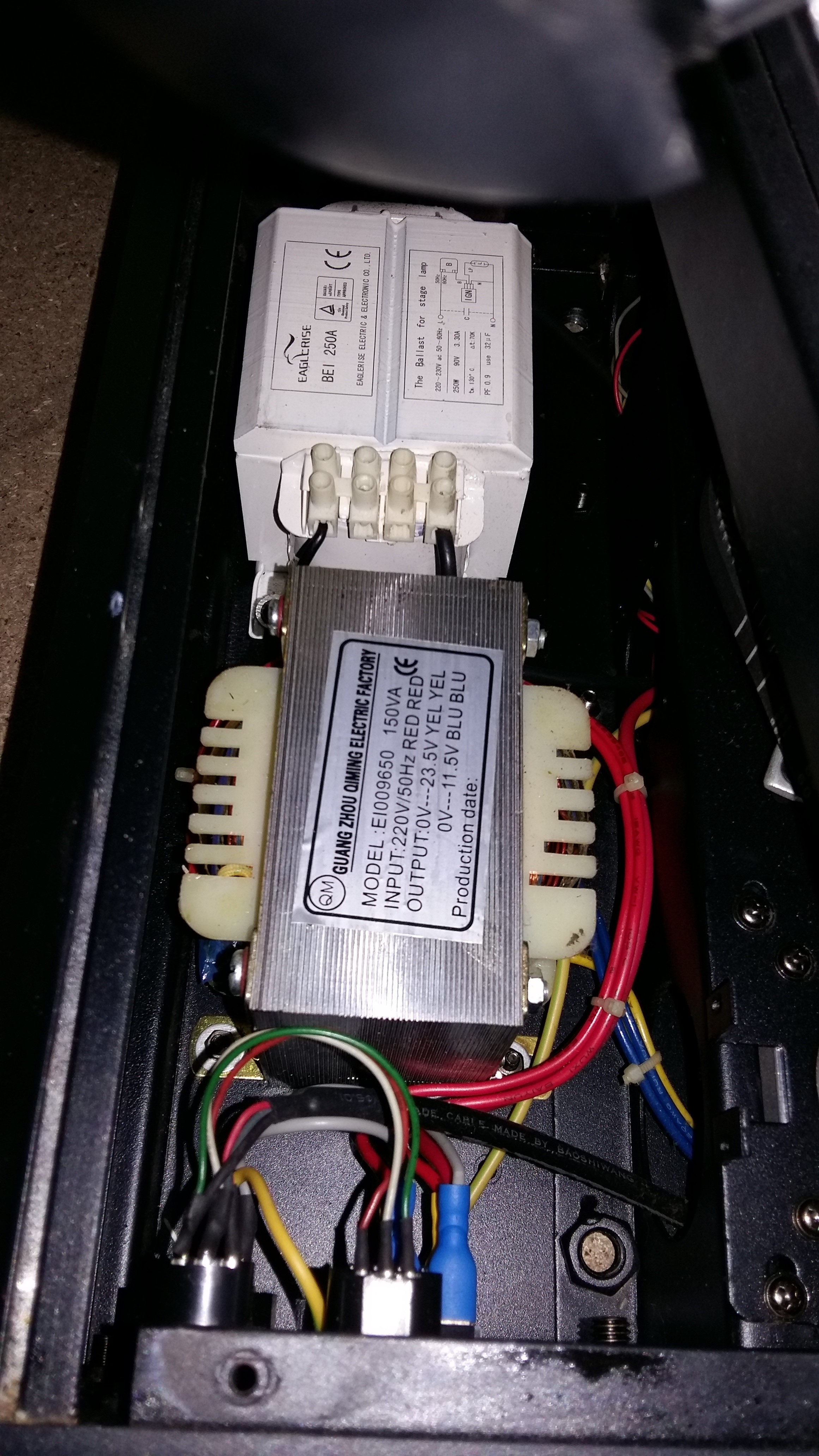

Wenn er die nach der Referenzfahrt zündet, überlastet vielleicht das Netzteil ?
EDIT: Oder Referenzschalter defekt, dann fährt der Motor auf Block, Strom steigt an, Netzteil bricht ein, Controller Reset, neues Spiel
-
ich bin mal gespannt wie du vorrankommst, vieleicht kannst du ja ein Paar bilder vom Innenleben reinstellen. In gebraucht geräte wurde ja schon einiges gefunden. Mäuse, Münzen, Zigaretten usw.
Gruß
Scyte -
So Tacho,
also habe jetzt den ersten mal auseinadergerissen.
Es Funktioniert fast alles (Soundsteuerung, Testfahrt, Gobo, Farbrad, Prisma, Shutter, alles supii.

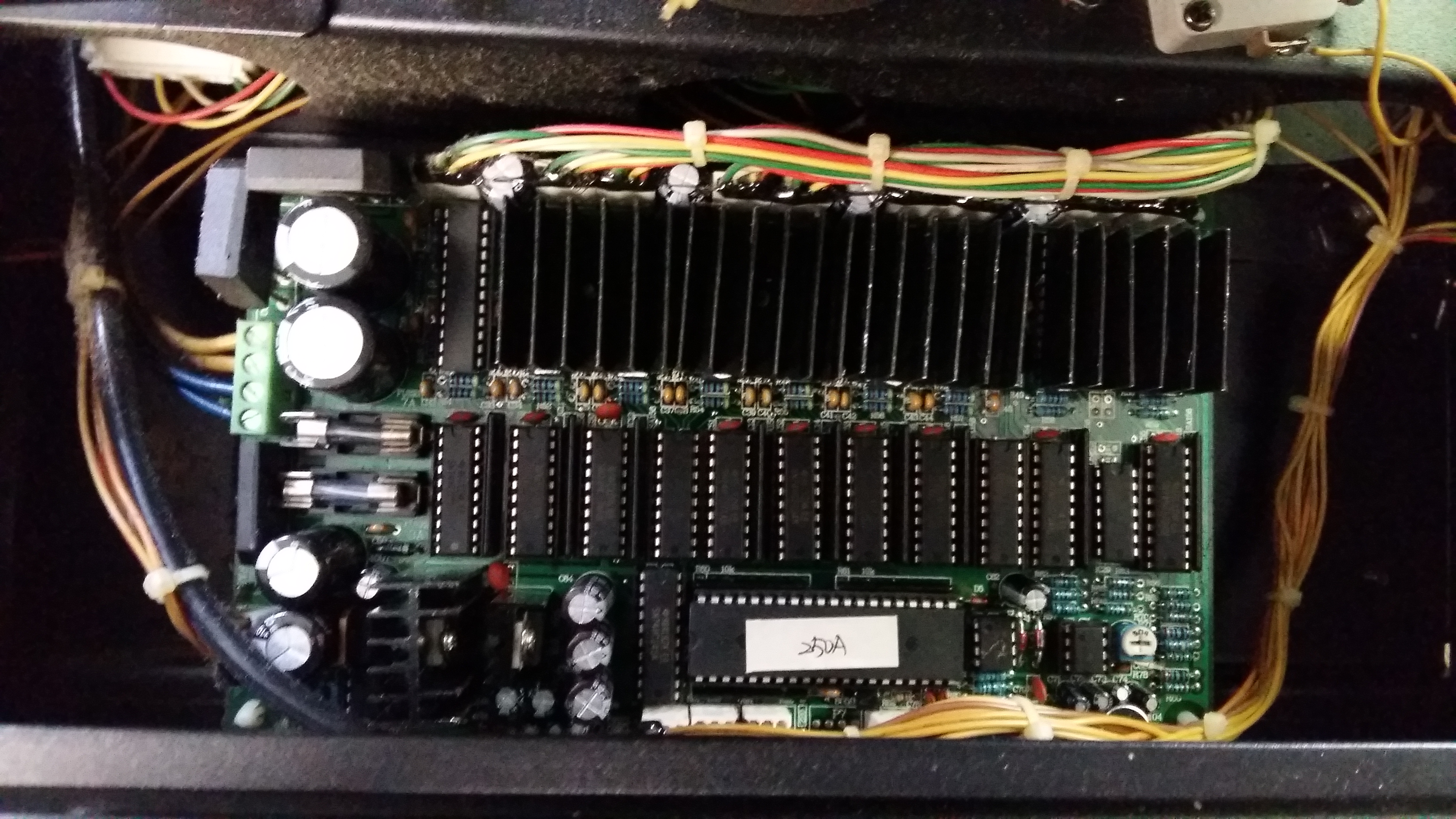

Was Funktioniert nicht? Der DMX Empfang. Am Control Panel Leuchtet die DMX LED Dauerhaft, ob das gut oder schlecht ist weiß ich allerdings nicht.Habe den 75176BN durch einen 75176BP ersetzt, funktioniert nach wie vor nicht. Könnten es nun noch die Schutzdioden sein, oder eben der Eingang von Controller wo allerdings kein Mensch weiß was es für einer ist. Sieht aus wie ein Atmega 8515 o.ä ist es aber nich

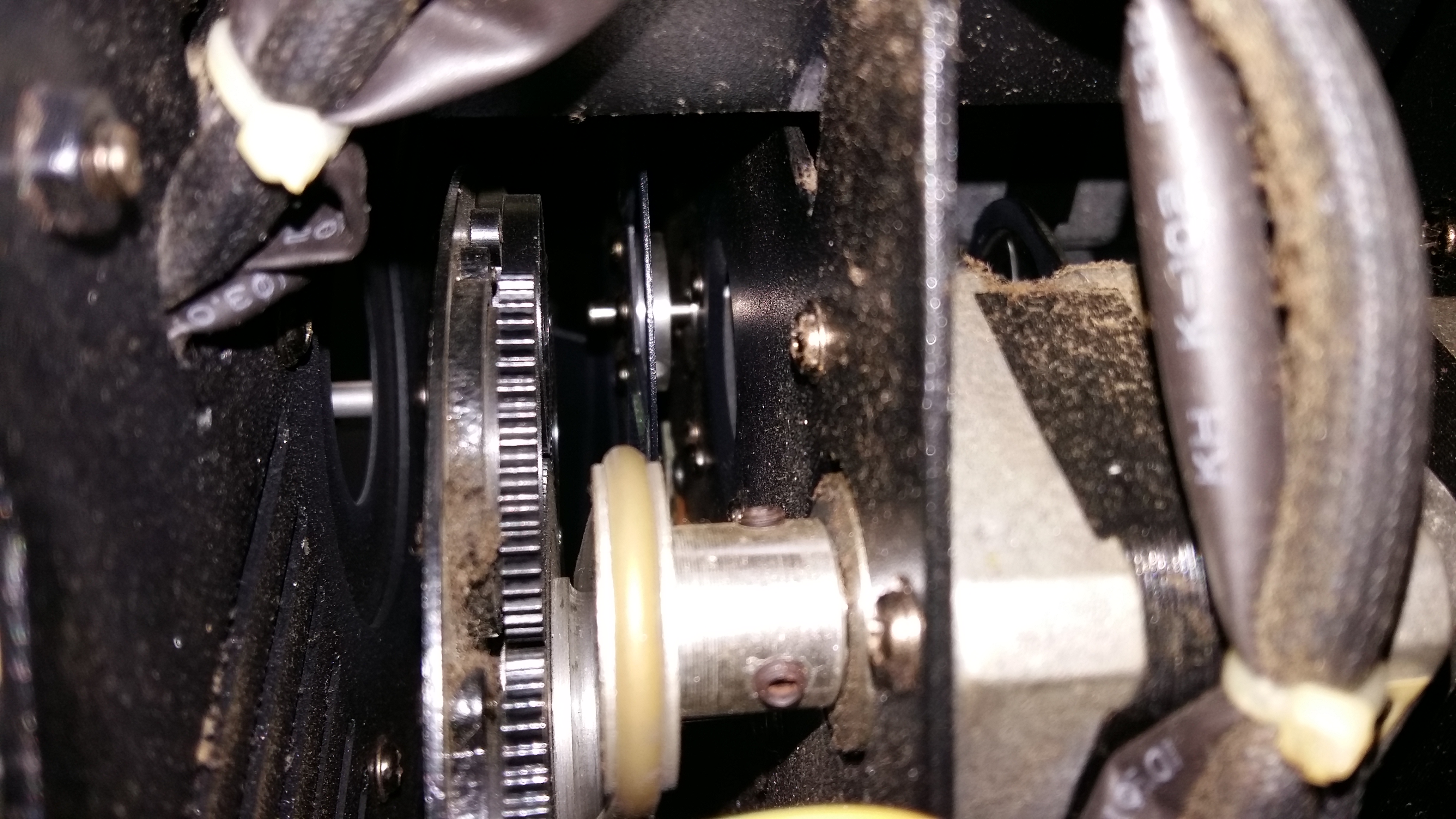

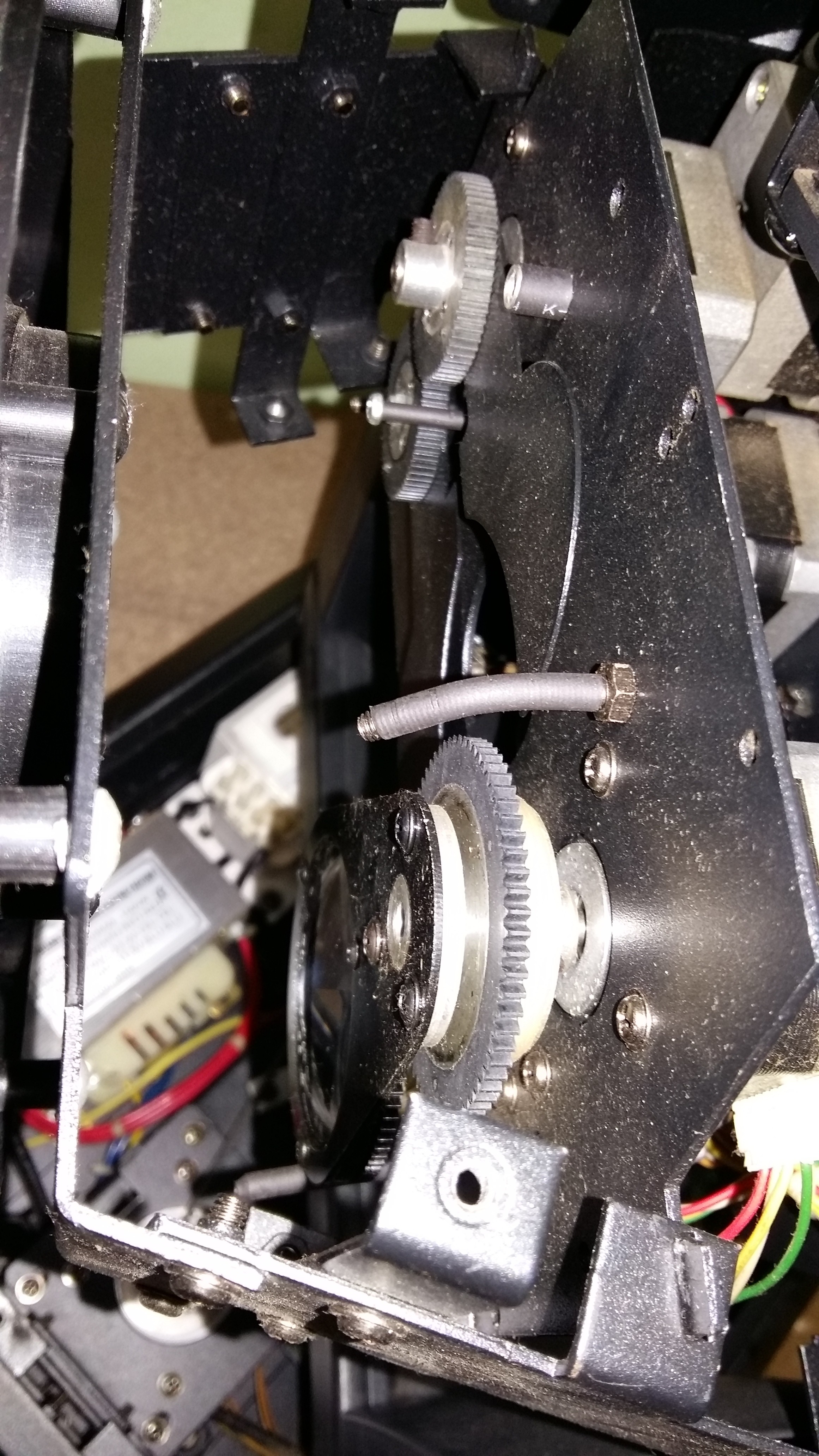

Nachtrag: es ist ein stc 90c52rcMacht es Sinn die PVC Zahnräder ein wenig zu fetten? Wenn die Gobos anlaufen klingt es wie in einem Schlechten Kriegsfilm.
Anbei die Bilder.
-
